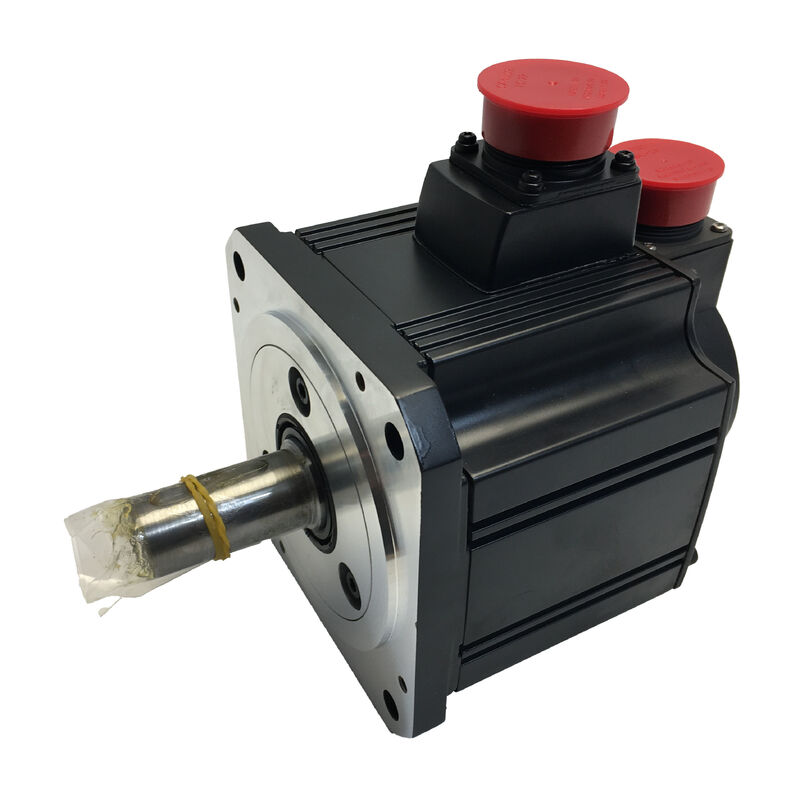

محرك سيرفو ميتسوبيشي HC-SFS52G1H — 500 واط | علبة تروس G1H عالية الدقة | مشفر مطلق 17 بت | مانع تسرب الزيت | IP65 | MELSERVO J2S

هناك فئة من تطبيقات السيرفو حيث لا تكمن المشكلة الأساسية في السرعة — بل في القوة عند عمود الخرج. طاولات دوارة، محددات موضع زاوية دقيقة، محركات شريط متحكم في الشد، محاور آلات تغذية بطيئة: الخيط المشترك هو حمل يتطلب عزم دوران أكبر مما يمكن أن توفره عمود سيرفو عاري، بسرعة عمود أقل من سرعة دوران المحرك المقدرة، مع دقة تحديد موضع تحتفظ بها عبر مئات الآلاف من الدورات. تم تصميم Mitsubishi HC-SFS52G1H خصيصًا لهذه الفئة. يقترن المحرك متوسط القصور الذاتي HC-SFS52 بقدرة 500 واط — مع مشفره المطلق 17 بت وغلافه المحكم IP65 المزود بمانع تسرب الزيت — مع علبة تروس G1H عالية الدقة مدمجة في المصنع، مما ينتج وحدة محرك تروس مدمجة وقابلة للتركيب مباشرة توفر عزم دوران مضاعفًا بسرعة خرج مخفضة دون التضحية بدقة تحديد الموضع.

المواصفات

علبة التروس ليست ملحقًا — إنها النقطة الأساسية

في العديد من صفحات منتجات محركات السيرفو، تُعامل علبة التروس كإضافة: ها هو المحرك، وها هي علبة تروس يمكنك تركيبها. HC-SFS52G1H مختلف. تقوم ميتسوبيشي بتجميع وشحن هذه الوحدة في المصنع كوحدة واحدة، محاذاة ومختبرة مسبقًا. لا يتم ربط علبة التروس بالمحرك في الموقع — بل تصل كجزء من المحرك، مع واجهات ميكانيكية محددة وأداء تم التحقق منه.

هذا التمييز له وزن عملي. تتطلب مجموعات علبة التروس إلى المحرك المجمعة في الموقع محاذاة دقيقة للعمود، واختيار اقتران، وتحقق ميكانيكي. يعتمد نقل عزم الدوران على جودة هذا التجميع. التكامل في المصنع يلغي هذه المتغيرات: تم إجراء المحاذاة، وتم تحديد الواجهة، والتجميع بأكمله قابل للتكرار من حيث الأبعاد وحدة بوحدة.

ما تفعله علبة تروس G1H ميكانيكيًا:

يضاعف تخفيض التروس عزم دوران الخرج بنسبة التروس ويقسم سرعة الخرج بنفس العامل. عزم دوران المحرك المقدر لـ HC-SFS52 البالغ 2.39 نيوتن متر يصبح، بنسبة 1/20، حوالي 47.8 نيوتن متر عند عمود خرج علبة التروس — مع انخفاض سرعة الخرج إلى 100 دورة في الدقيقة. يسمح هذا التحويل لفئة المحركات 500 واط بالتعامل مع متطلبات الحمل التي قد تتطلب بخلاف ذلك محركًا أكبر وأكثر تكلفة بكثير.

لماذا G1H تحديدًا، وليس G1:

G1H هو تسمية علبة التروس عالية الدقة من ميتسوبيشي. مقارنة بعلبة التروس الصناعية العامة G1 القياسية، تم بناء G1H بتفاوتات أضيق مع تفاوت متحكم فيه. في نظام سيرفو حيث تنشأ دقة تحديد الموضع من المشفر — 131,072 عد لكل دورة محرك — فإن علبة تروس ذات تفاوت كبير عند الخرج ستمتص جزءًا من هذا الدقة كمنطقة ميتة، مما يقلل من دقة تحديد الموضع الفعالة المرئية عند الحمل. تمنع G1H هذا التدهور، حاملةً دقة مستوى المشفر بفعالية عبر مرحلة التخفيض إلى عمود الخرج.

للتطبيقات التي يكون فيها موضع زاوية عمود الخرج متغيرًا جودةً — زاوية توقف طاولة الفهرسة، توجيه تجهيزة قطعة العمل، زاوية وضع الملصق — يظهر هذا التمييز بين G1 و G1H مباشرة في الخرج.

منصة المحرك: HC-SFS52 — متوسط القصور الذاتي، IP65، مشفر مطلق

HC-SFS52 هو ممثل ميتسوبيشي بقدرة 500 واط في عائلة HC-SFS متوسطة القصور الذاتي، وهي فئة محركات مصممة للنطاق الواسع الأوسط لتطبيقات السيرفو الصناعية. يعني القصور الذاتي المتوسط أن الدوار مصمم عمدًا للتعامل مع قصور ذاتي حمل منعكس أعلى دون الحاجة إلى ضبط كسب ضيق للغاية — تظل حلقة السيرفو مستقرة عبر نطاق أوسع من ظروف الحمل المتصلة مما تسمح به المحركات ذات القصور الذاتي المنخفض.

غلاف IP65 مع مانع تسرب الزيت. يحقق غلاف المحرك استبعادًا كاملاً للغبار ومقاومة لرذاذ الماء من أي اتجاه. يخرج عمود نهاية المحرك عبر مانع تسرب زيت مركب في المصنع، مما يغلق المسار الذي يمكن أن تنتقل من خلاله سوائل القطع، أو ضباب التشحيم، أو الجسيمات الدقيقة إلى تجويف المحمل وغلاف المشفر على مدار عمر خدمة المحرك. هذا المزيج هو المواصفات القياسية لمحركات السيرفو المثبتة مباشرة على أدوات الآلات دون أغلفة بيئية إضافية.

شفة 130 × 130 مم. تضع بصمة التركيب هذا المحرك في النطاق المتوسط لعائلة HC-SFS — أكبر من المتغيرات المدمجة 60 مم و 80 مم، مناسبة لفئة الطاقة 500 واط والصلابة الميكانيكية المطلوبة لتجميع علبة التروس.

مشفر مطلق 17 بت. 131,072 عد موضع لكل دورة محرك، يتم الاحتفاظ بها عبر دورات انقطاع التيار الكهربائي مع بطارية احتياطية من ميتسوبيشي A6BAT في المضخم. النتيجة العملية: عند كل تشغيل، تكون الآلة في آخر موضع تم إصداره دون الحاجة إلى تسلسل عودة مرجعي. في بيئات الإنتاج حيث يستغرق تحديد الموضع الأولي وقتًا ويتضمن إدارة دقيقة لحركة المحور، فإن إلغاء هذا الروتين هو فائدة تشغيلية ملموسة.

لا يوجد فرامل: اختيار المتغير الصحيح

يحتوي HC-SFS52G1H على لا يوجد فرامل كهرومغناطيسية. هذه ليست قيودًا — إنها المواصفات الصحيحة لفئة كبيرة من التطبيقات.

تم تصميم المتغيرات المزودة بفرامل (HC-SFS52BG1H) للمحاور التي تحتاج إلى تثبيت الموضع ميكانيكيًا عند تيار صفر: مسامير كروية عمودية تحت حمل الجاذبية، آليات تثبيت، محددات موضع مائلة حيث ينتج الحمل عزم دوران على عمود الخرج عند السكون. إذا كان التطبيق لديه هذا المتطلب، فإن المتغير B صحيح.

بالنسبة لـ المحاور الأفقية، محركات التحكم في الشد، الطاولات الدوارة التي يتم إيقافها بواسطة السيرفو بدلاً من تثبيتها ضد حمل الجاذبية، وأي محور حيث تتعامل فرامل السيرفو الإلكترونية (الفرملة الديناميكية) مع التباطؤ بشكل كافٍ — فإن HC-SFS52G1H الذي لا يحتوي على فرامل هو المواصفات الصحيحة والأبسط. لا توجد دائرة إمداد فرامل تيار مستمر 24 فولت لتصميمها. لا يوجد تآكل فرامل لمراقبته. لا يوجد توقيت تحرير فرامل لإدارته في برنامج الحركة. مكونات أقل في النظام، مع أداء سيرفو مكافئ.

توافق مضخم السيرفو

يعمل HC-SFS52G1H مع المضخم MR-J2S-60A أو MR-J2S-60B، وكلاهما مصنف عند 500 واط ضمن منصة MELSERVO J2S.

MR-J2S-60A هو متغير الإدخال النبضي التناظري للأغراض العامة. يستقبل أوامر الموضع كقطارات نبضية من وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، ووحدات التحكم CNC المستقلة، وبطاقات الحركة، ويدعم أوضاع التحكم في الموضع والسرعة وعزم الدوران بشكل مستقل أو مجتمع. تسمح منافذ الاتصال التسلسلي RS-232C و RS-422 بالوصول إلى المعلمات والمراقبة عبر برنامج MR Configurator من ميتسوبيشي.

MR-J2S-60B يتصل بحافلة SSCNET التسلسلية عالية السرعة المستخدمة من قبل وحدات تحكم الحركة من ميتسوبيشي (وحدات Q172D و Q173D و A-series). في أنظمة SSCNET، تتلقى جميع المحاور حزم أوامر متزامنة في كل دورة اتصال — عادةً 0.88 مللي ثانية — مما يحقق تنسيقًا وثيقًا متعدد المحاور. للآلات التي تحتوي على محاور سيرفو متعددة تتطلب حركة متزامنة، يلغي المتغير B وهندسة SSCNET تذبذب توقيت بين المحاور الذي لا تستطيع أنظمة قطارات النبضات منعه بالكامل.

يعتمد اختيار المضخم على وحدة التحكم المضيفة. تجميع المحرك وعلبة التروس متطابق بغض النظر عن نوع المضخم المستخدم.

اختيار نسبة التروس

تُقدم علبة تروس G1H على منصة HC-SFS52 عبر نسب تخفيض متعددة — عادةً 1/5، 1/9، 1/12، 1/15، 1/20، و 1/25. كل نسبة هي تكوين رقم قطعة مميز ضمن عائلة HC-SFS52G1H.

يتطلب اختيار النسبة معرفة سرعة عمود الخرج وعزم الدوران المطلوبين. عند سرعة تشغيل محرك معينة، تساوي سرعة عمود الخرج سرعة المحرك مقسومة على نسبة التروس، ويساوي عزم دوران الخرج المستمر عزم دوران المحرك المقدر مضروبًا في نسبة التروس (مع الأخذ في الاعتبار كفاءة علبة التروس). يعمل المحرك دائمًا في نطاق سرعته المقدرة من 0 إلى 2000 دورة في الدقيقة — تقوم النسبة بتحويل هذا النطاق إلى أي سرعة خرج يتطلبها التطبيق.

عند طلب وحدة استبدال، قم بتأكيد نسبة التروس من وثائق الآلة الأصلية أو لوحة اسم علبة التروس. استبدال نسبة مختلفة ينتج عنه حركيات غير صحيحة وقد يسبب أخطاء في الحركة، أو أعطال السرعة الزائدة، أو تداخل ميكانيكي.

بيئات التطبيق

مزيج HC-SFS52G1H من خرج دقيق مخفض بالتروس، ومحرك محكم IP65، ومشفر مطلق يناسب نطاقًا ثابتًا من المعدات الصناعية:

طاولات فهرسة دوارة دقيقة — طاولات تجهيزات تتطلب حركات فهرسة زاوية دقيقة بين محطات التشغيل أو التجميع. دقة G1H تحد من خطأ زاوية الفهرسة؛ المشفر المطلق يعني أن الآلة في الموضع عند كل تشغيل؛ التركيب الأفقي يلغي الحاجة إلى فرامل.

محددات موضع زاوية على معدات التجميع الآلي — محاور تدور الأجزاء أو الأدوات إلى زاوية محددة للتجميع أو الفحص أو التوزيع، حيث ترتبط دقة زاوية عمود الخرج بجودة المنتج.

محركات تغذية مواد متحكم في الشد — محاور معالجة الأشرطة، تغذية الأسلاك، وتوزيع الرقائق حيث تجلب تخفيضات التروس سرعة المحرك إلى نطاق سرعة العملية بينما يتحكم السيرفو في عزم الدوران للحفاظ على شد ثابت.

محركات تغذية دقيقة بطيئة على معدات التجليخ والتشطيب — محاور حركة الطاولة حيث تتطلب الحركة البطيئة جدًا والسلسة والمتحكم فيها بعزم الدوران تقليل محرك 2000 دورة في الدقيقة إلى دورات في الدقيقة في خانة الآحاد على عمود القيادة.

محاور CNC مساعدة لا تتطلب تثبيت الفرامل — محركات مجلات الأدوات، محركات تجهيزات دوارة، وآليات ناقل الرقائق على مراكز تشغيل CNC، تعمل في نفس نظام MELSERVO J2S مثل محركات HC-SFS الرئيسية.

مرجع متغير HC-SFS52

يعد HC-SFS52G1H الاختيار الصحيح عندما تكون هناك حاجة إلى تخفيض تروس عالي الدقة، ولا توجد حاجة لفرامل ميكانيكية، ويتناسب عمود الخرج المستقيم من علبة التروس مع واجهة المكون المدفوع.

أسئلة وأجوبة

س1: ما هي نسب التروس المتاحة لـ HC-SFS52G1H؟

تُقدم علبة تروس G1H في خيارات نسب متعددة — عادةً 1/5، 1/9، 1/12، 1/15، 1/20، و 1/25. كل نسبة هي تكوين منفصل. يجب تأكيد نسبة التروس من وثائق الآلة الأصلية أو لوحة اسم علبة التروس قبل طلب بديل. سيؤدي تركيب وحدة بنسبة مختلفة إلى إنتاج سرعة خرج وعزم دوران غير صحيحين وقد يسبب أعطالًا في الحركة أو تلفًا في الآلة.

س2: ما هو الفرق بين HC-SFS52G1H و HC-SFS52BG1H؟

الطرازين متطابقان في المحرك، والمشفر، ونوع علبة التروس، وجميع المواصفات الكهربائية. الفرق الوحيد هو تسمية B: HC-SFS52BG1H يتضمن فرامل كهرومغناطيسية مطبقة بالزنبرك؛ HC-SFS52G1H لا يفعل ذلك. اختر المتغير B للمحاور العمودية، أو الآليات المحملة بالجاذبية، أو أي تطبيق يتطلب تثبيت عمود ميكانيكي عند تيار صفر. اختر HC-SFS52G1H للمحاور الأفقية والتطبيقات التي تكون فيها الفرملة الديناميكية للسيرفو كافية للتباطؤ والسكون.

س3: أي مضخم سيرفو يعمل مع HC-SFS52G1H؟

HC-SFS52G1H متوافق مع MR-J2S-60A (واجهة أوامر نبضية/تناظرية) و MR-J2S-60B (واجهة شبكة SSCNET التسلسلية). كلاهما مضخمات MELSERVO J2S من فئة 500 واط. يعتمد اختيار المضخم على نوع وحدة التحكم المضيفة. على عكس متغير الفرامل، لا يتطلب HC-SFS52G1H دائرة إمداد فرامل تيار مستمر 24 فولت منفصلة.

س4: هل يحافظ المشفر 17 بت على بيانات الموضع بعد فقدان الطاقة؟

نعم، مع بطارية ليثيوم Mitsubishi A6BAT المثبتة في حامل بطارية المضخم. تحافظ البطارية على عد الموضع المطلق متعدد الدورات عبر أي انقطاع في التيار الكهربائي. بدون البطارية، يتم فقدان الموضع عند إيقاف التشغيل وتكون هناك حاجة إلى تحديد الموضع عند إعادة التشغيل. يولد المضخم إنذارًا بانخفاض البطارية قبل الوصول إلى الحد الأدنى، مما يوفر تحذيرًا مسبقًا لاستبدال البطارية المجدول.

س5: ما هو تصنيف IP لقسم علبة التروس، وهل يؤثر على تخطيط التركيب؟

جسم المحرك هو IP65 — محكم الغبار تمامًا، مقاوم لرذاذ الماء. يحمل قسم علبة التروس IP44، والذي يحمي من الجسيمات الصلبة التي يزيد حجمها عن 1 مم ورذاذ الماء من أي اتجاه، ولكنه غير مصنف للتعرض المباشر لرذاذ سائل التبريد. على أدوات الآلات حيث يتم رش سائل التبريد بنشاط بالقرب من غلاف علبة التروس، يجب دمج موجه ميكانيكي أو درع في تصميم الآلة. لا يتطلب جسم المحرك نفسه حماية إضافية في بيئات CNC القياسية.
