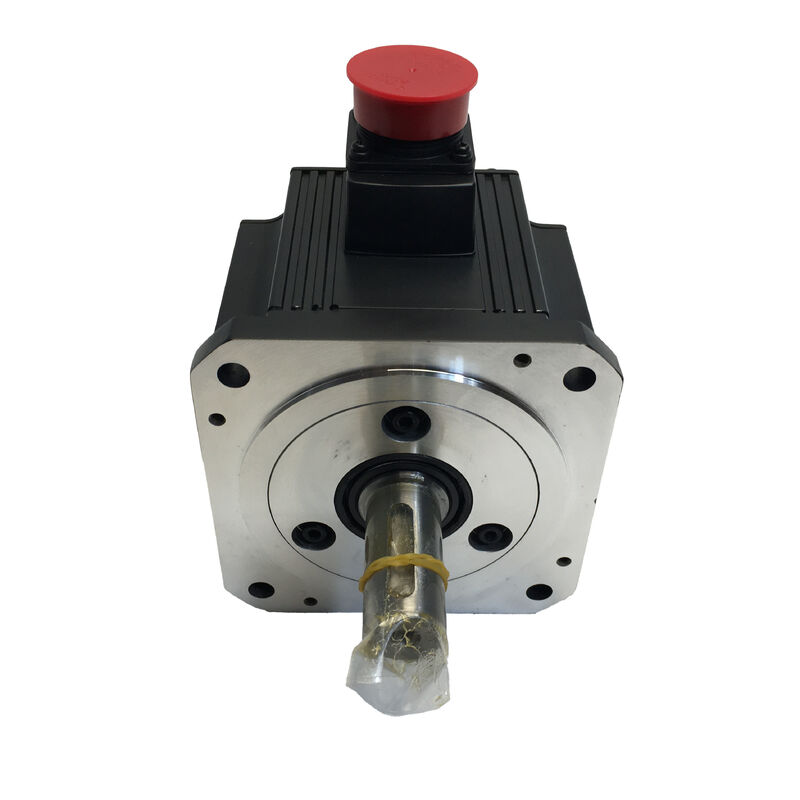

محرك سيرفو AC من ميتسوبيشي HC-SFS52BG1H — 500 واط | 2000 دورة في الدقيقة | فرامل كهرومغناطيسية | علبة تروس G1H عالية الدقة | مشفر مطلق 17 بت | MELSERVO J2S

بعض مشاكل التحكم في الحركة لا يمكن حلها بمحرك سيرفو سريع وخفيف. إنها تتطلب عزم دوران مستمرًا عند سرعة خرج منخفضة، وتثبيتًا ميكانيكيًا موثوقًا به عند التوقف، ودقة تحديد موضع تتحمل عشرات الملايين من دورات العمل دون تدهور. تم تصميم محرك Mitsubishi HC-SFS52BG1H خصيصًا لهذه الفئة: محرك ذو قصور ذاتي متوسط ​​بقوة 500 واط من سلسلة HC-SFS، مزود بـ فرامل كهرومغناطيسية مثبتة في المصنع و علبة تروس G1H عالية الدقة — ثلاثة مكونات مدمجة في المصنع كوحدة واحدة محددة الأبعاد جاهزة للتركيب المباشر على الآلة.

المواصفات الفنية

ثلاثة أنظمة مدمجة، رقم قطعة واحد

هناك سبب عملي يدفع المهندسين إلى تحديد تجميعة مثل HC-SFS52BG1H بدلاً من شراء مكوناتها بشكل منفصل. كل واجهة بين الأنظمة — عمود المحرك إلى مدخل علبة التروس، وغلاف علبة التروس إلى هيكل الآلة، والفرامل إلى جسم المحرك — هي فرصة للانحراف، أو خطأ في التجميع، أو تراكم الأبعاد. تقوم ميتسوبيشي بتجميع واختبار هذه التركيبة كوحدة واحدة في المصنع، مما يلغي هذه المتغيرات.

ما تحتويه التجميعة:

محرك HC-SFS52 يوفر نواة القيادة المؤازرة: 500 واط عند 2000 دورة في الدقيقة عبر منصة ذات قصور ذاتي متوسط ​​بأبعاد 130 × 130 مم مع مشفر مطلق 17 بت ومانع تسرب الزيت الذي يحافظ على تجويف المحمل محكمًا ضد الملوثات في البيئات الصناعية. يوفر تصميم القصور الذاتي المتوسط ​​لهذا المحرك توافقًا أوسع مع الأحمال مقارنة بالأنواع ذات القصور الذاتي المنخفض — فهو يتعامل مع قصور ذاتي أكبر للحمل المنعكس دون الحاجة إلى ضبط دقيق للمكاسب للحفاظ على استقرار السيرفو.

الفرامل الكهرومغناطيسية B تقفل الخرج ميكانيكيًا عند فصل إمداد ملف 24 فولت تيار مستمر. يعني التفعيل بالزنبرك أن العمود يحتفظ بموضعه خلال أي انقطاع في الطاقة — مخطط له أو غير مخطط له. الفرامل هي جهاز تثبيت ثابت بحجم مناسب لعزم دوران خرج المحرك، وليس عنصر فرملة ديناميكي؛ فهي تعمل بعد أن يتباطأ المحور إلى السكون.

علبة التروس G1H عالية الدقة تأخذ سرعة دوران المحرك البالغة 2000 دورة في الدقيقة وتقللها إلى سرعة الخرج المطلوبة للتطبيق، مع مضاعفة عزم الدوران بنسبة التروس في هذه العملية. التمييز بين G1H و G1 مهم: G1H هو تصنيف علبة التروس عالي الدقة من ميتسوبيشي، ويتميز بتحكم أدق في الخلوص مقارنة بالنوع القياسي G1 الصناعي العام. حيث تكون دقة تحديد الموضع المتكررة مهمة — دقة فهرسة طاولة دوارة، زاوية الأدوات، موقع تثبيت قطعة العمل — يظهر فرق الخلوص هذا مباشرة في جودة الجزء.

G1H: ما تقدمه "الدقة العالية" عند الخرج

خلوص علبة التروس هو النطاق الميت الزاوي عند عمود الخرج — نطاق دوران الخرج الذي يحدث دون دوران مدخل مقابل، بسبب خلوص أسنان التروس. في علبة تروس للأغراض العامة قياسية، يكون هذا الرقم مقبولًا للتطبيقات التي يُسمح فيها ببعض تسامح تحديد الموضع. في علب التروس عالية الدقة، يتم تشديد تراكم التسامح بشكل متعمد، مما يقلل الخلوص إلى قيمة تزيد مباشرة من دقة تحديد الموضع الفعالة لنظام السيرفو إلى عمود الخرج لعلبة التروس.

بالنسبة لـ HC-SFS52BG1H، يعني تصنيف G1H أن دقة مشفر النظام 17 بت — 131,072 عداد موضع لكل دورة محرك — لا تتأثر بخلوص علبة التروس عند الخرج. الموضع الزاوي الذي يأمر به مضخم السيرفو هو الموضع الزاوي الذي يتم تسليمه عند عمود الخرج، ضمن حدود الخلوص الضيقة التي تحافظ عليها G1H طوال عمر خدمتها.

تتراوح نسب التروس المتاحة لعلبة تروس G1H على منصة HC-SFS52 من 1/5 إلى 1/25، بما في ذلك 1/5، 1/9، 1/12، 1/15، 1/20، و 1/25. عند طلب أو استبدال هذه الوحدة، قم بتأكيد نسبة التروس من لوحة اسم المعدات الأصلية أو وثائق الهندسة — نسبة التروس هي جزء من التكوين المحدد للتجميع ويجب أن تتطابق مع الأصل للحصول على سرعة خرج وعزم دوران صحيحين.

الفرامل الكهرومغناطيسية: هندسة الأمان عند الفشل

هندسة إيقاف التشغيل للفرامل B هو اختيار هندسي متعمد، وليس افتراضيًا. ضع في اعتبارك البديل: فرامل التشغيل تفتح فقط عند تنشيطها، مما يعني أن عمودًا يعمل وفرامل مقفلة يمكن أن يتعايشا إذا فشلت منطق الأسلاك. تصميم تطبيق الزنبرك وإيقاف التشغيل يتجنب هذا السيناريو تمامًا. الفرامل تكون متوقفة فقط عندما يتم تنشيطها بنشاط. قم بإزالة الإمداد لأي سبب — انقطاع التيار الكهربائي، إيقاف الطوارئ، إيقاف التشغيل العادي — وسيتم قفل العمود.

بالنسبة لمحرك سيرفو بقوة 500 واط يقود جهاز تثبيت مائل، أو محور تثبيت، أو تطبيق برغي رأسي، فإن هذا السلوك هو ما يحافظ على سلامة الآلة وقطعة العمل آمنة بين الحركات. مع مضاعفة علبة التروس G1H لعزم دوران الخرج بنسبة التروس، فإن الفرامل تحتفظ بكامل عزم دوران الخرج المضاعف عند التوقف دون تطبيق تيار السيرفو.

نقطة تركيب واحدة جديرة بالملاحظة: يتطلب ملف الفرامل مصدر طاقة 24 فولت تيار مستمر مخصصًا، موصلًا بشكل منفصل بموصل الفرامل الخاص بالمحرك. يجب دمج هذا الإمداد في تصميم كهرباء الآلة بشكل مستقل — مضخم السيرفو MR-J2S لا يزود الفرامل بالطاقة مباشرة.

مشفر مطلق 17 بت: بدء التشغيل بدون تحديد موضع مرجعي

عند 131,072 موضعًا لكل دورة، يوفر المشفر الخاص بـ HC-SFS دقة تغذية مناسبة لعمل تحديد الموضع ذي القصور الذاتي المتوسط ​​الذي تتعامل معه هذه الفئة من المحركات. والأهم من ذلك في بيئات الإنتاج، فإن الهندسة المطلقة تعني أن المحرك لا يفقد مرجع موضعه أبدًا.

مع تثبيت بطارية احتياطية Mitsubishi A6BAT في مضخم السيرفو، تظل بيانات الموضع محفوظة خلال أي دورة طاقة — تغييرات المناوبات، إغلاق عطلة نهاية الأسبوع، توقف الصيانة، انقطاع التيار الكهربائي في حالات الطوارئ. عند إعادة تشغيل الآلة، يكون كل محور في موضعه المعروف الأخير دون الحاجة إلى تسلسل عودة مرجعية. في المعدات المزودة بعلب تروس G1H حيث تم تحريك عمود الخرج ميكانيكيًا أثناء الصيانة، فإن مرجع الموضع المحفوظ هذا ذو قيمة خاصة للتحقق من أن المحور في حالة معروفة قبل استئناف الإنتاج.

توافق القيادة: MR-J2S-60A و MR-J2S-60B

يتزاوج HC-SFS52BG1H مع مضخمات MR-J2S-60A أو MR-J2S-60B — وحدات فئة 500 واط ضمن عائلة مضخمات MELSERVO J2S من ميتسوبيشي.

يتصل MR-J2S-60A أوامر النبضات من وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، ووحدات التحكم CNC المخصصة، وبطاقات الحركة عبر مستقبل تفاضلي أو مدخل مفتوح. يدعم أوضاع التحكم في الموضع والسرعة وعزم الدوران ويتضمن اتصال RS-232C/RS-422 للوصول إلى معلمات MR Configurator.

يتصل MR-J2S-60B بشبكة SSCNET (شبكة تحكم نظام السيرفو)، وهي شبكة ميتسوبيشي التسلسلية عالية السرعة التي تربط مضخمات السيرفو بوحدات التحكم في الحركة في أنظمة متعددة المحاور متزامنة. تدفع أنظمة SSCNET الحركة المتناسقة متعددة المحاور — التروس الإلكترونية، الاستيفاء، التثبيت المتزامن — دون الحاجة إلى أسلاك نبضات فردية من وحدة التحكم إلى كل محور.

يعتمد اختيار المضخم بالكامل على وحدة التحكم المضيفة. المحرك وتجميعة علبة التروس متطابقة في كلتا الحالتين.

التطبيقات النموذجية

مزيج الخرج 500 واط، علبة تروس دقيقة، فرامل كهرومغناطيسية، ومشفر مطلق يتوافق مع فئة محددة وشائعة من معدات الإنتاج:

طاولات الفهرسة الدوارة والأقراص الدوارة — طاولات تثبيت يجب أن تتحرك بين المحطات بدقة وتتوقف بين حركات الفهرسة لعمليات التصنيع أو التجميع. توفر علبة التروس G1H زاوية فهرسة دقيقة؛ الفرامل تثبتها أثناء العمل؛ المشفر المطلق يؤكد الموضع عند كل بدء تشغيل دون الحاجة إلى تشغيل مرجعي.

محاور البرغي الرأسي والتثبيت — أي محور يدعم الحمل تحت الجاذبية أو قوة التثبيت عند الراحة يستفيد من الفرامل التي تعمل بإيقاف التشغيل وتحتفظ بالموضع دون تيار السيرفو. يوفر الخرج 500 واط مع مضاعفة عزم الدوران لنسبة التروس قوة تثبيت أعلى بكثير من تصنيف عمود المحرك الأساسي.

مواضع اللحام الآلي وأجهزة تدوير التثبيت — محاور تحديد موضع قطعة العمل حيث يصف مزيج عزم دوران الخرج المخفض بالتروس، وتحديد الموضع الزاوي الدقيق، والتثبيت الميكانيكي بين عمليات اللحام المواصفات.

محاور دوارة مساعدة لآلات الأدوات CNC — محاور القيادة الرابعة والمحور B في مراكز التشغيل، حيث تكون دقة الفهرسة المتكررة، وتثبيت الفرامل أثناء القطع، وغلاف المحرك المقاوم للسوائل IP65 كلها متطلبات قياسية.

مرجع تكوين HC-SFS52

يتوفر محرك HC-SFS52 الأساسي في عدة تكوينات، جميعها تشترك في منصة 500 واط، مشفر 17 بت، مانع تسرب الزيت، IP65، 130 × 130 مم:

محرك HC-SFS52BG1H مناسب للتطبيقات التي تتطلب الثلاثة: تثبيت الفرامل، تخفيض التروس عالي الدقة، وخرج عمود مستقيم من علبة التروس.

أسئلة وأجوبة

س1: ما هي نسب التروس المتاحة لـ HC-SFS52BG1H؟

علبة التروس G1H عالية الدقة على منصة HC-SFS متاحة بنسب تروس متعددة — عادةً 1/5، 1/9، 1/12، 1/15، 1/20، و 1/25. كل تكوين نسبة هو رقم قطعة منفصل. قبل طلب وحدة استبدال، تحقق من نسبة التروس من لوحة اسم المعدات الأصلية أو وثائق الآلة. تركيب نسبة خاطئة يغير سرعة الخرج وعزم الدوران ويمكن أن يسبب أخطاء في ملف الحركة أو تداخل ميكانيكي.

س2: ما هو مضخم السيرفو المتوافق مع HC-SFS52BG1H؟

HC-SFS52BG1H متوافق مع MR-J2S-60A (واجهة أوامر تناظرية/نبضات) و MR-J2S-60B (واجهة شبكة تسلسلية SSCNET). كلاهما مضخمات فئة 500 واط في عائلة MELSERVO J2S. الفرامل B تتطلب مصدر طاقة 24 فولت تيار مستمر مخصصًا ومنفصلًا — يتم توصيله بموصل الفرامل الخاص بالمحرك بشكل مستقل عن مصدر طاقة مضخم السيرفو.

س3: ما هو الفرق بين خيارات علبة التروس G1 و G1H؟

كلاهما G1 و G1H هما تصنيفان لعلب تروس التخفيض من ميتسوبيشي لسلسلة HC-SFS، لكنهما يختلفان في الدقة. G1 هي علبة التروس الصناعية العامة — مناسبة للتطبيقات ذات متطلبات تسامح تحديد الموضع المعتدلة. G1H هو النوع عالي الدقة، مع تحكم أدق في الخلوص يحافظ على دقة تحديد الموضع على مستوى المشفر للمحرك حتى عمود الخرج. G1H هو الخيار الصحيح كلما كانت دقة زاوية عمود الخرج مطلبًا وظيفيًا، مثل فهرسة الطاولة الدوارة أو محركات التثبيت الدقيقة.

س4: هل يتطلب HC-SFS52BG1H بطارية للاحتفاظ بالموضع المطلق؟

نعم. يحتفظ المشفر المطلق 17 بت ببيانات الموضع متعدد الدورات خلال دورات انقطاع التيار الكهربائي فقط مع تثبيت بطارية ليثيوم Mitsubishi A6BAT في حامل البطارية الخاص بمضخم السيرفو. بدون البطارية، يتم فقدان بيانات الموضع عند إيقاف التشغيل ويتطلب دورة تشغيل مرجعية عند بدء التشغيل التالي. يجب فحص حالة البطارية كجزء من الصيانة الروتينية — يصدر المضخم إنذارًا عندما ينخفض ​​جهد البطارية عن الحد الأدنى.

س5: ما هو تصنيف IP الذي ينطبق على قسم علبة التروس؟

يحمل جسم المحرك الخاص بـ HC-SFS52BG1H تصنيف IP65 — محكم الغبار تمامًا ومقاوم لرذاذ الماء. قسم علبة التروس، بما يتوافق مع مواصفات علب التروس القياسية من ميتسوبيشي، مصنف IP44 — محمي ضد الجسيمات الصلبة الأكبر من 1 مم ورذاذ الماء من أي اتجاه. للتطبيقات التي يُتوقع فيها وصول مباشر لسائل التبريد إلى غلاف علبة التروس، يجب دمج دروع إضافية أو منحرفات لسائل التبريد في تصميم الآلة.
