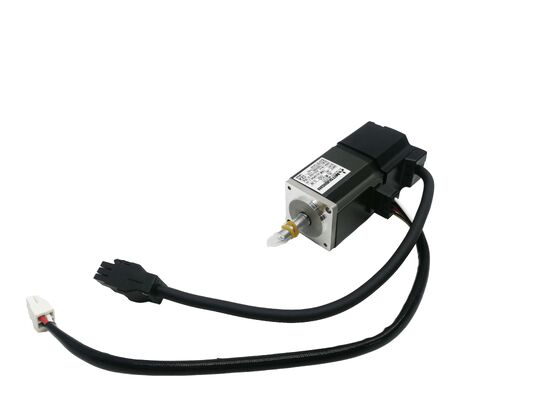

محرك سيرفو AC ميتسوبيشي HC-MFS73-S23 — 750 واط ذو قصور ذاتي فائق MELSERVO J2S | أتمتة SMT والتردد العالي | جديد في الصندوق

عندما يحتاج محور سيرفو إلى إجراء آلاف دورات تحديد المواقع في الساعة دون فقدان الدقة أو الاستقرار الحراري أو الاستجابة الديناميكية، فإن اختيار المحرك يعتمد على خاصية واحدة فوق كل شيء آخر: القصور الذاتي للدوار. الـ ميتسوبيشي HC-MFS73-S23 هو العضو بقوة 750 واط في عائلة HC-MFS ذات القصور الذاتي الفائق — وهو متغير عمود خاص من HC-MFS73 أثبت نفسه كخيار مناسب في آلات التقاط ووضع SMT (بما في ذلك باناسونيك CM202) ومعدات الأتمتة عالية السرعة حيث يجب أن يواكب المحرك أوقات الدورات المتطلبة، من البداية إلى النهاية، وردية بعد وردية. جديد في الصندوق، متوفر، جاهز للتسليم السريع.

المواصفات الفنية

العمود الخاص -S23 — ما يعنيه للآلة

اللاحقة -S23 على هذا المحرك تشير إلى تكوين عمود خاص تم تصنيعه وفقًا لمواصفات أبعاد محددة تختلف عن المتغيرات القياسية ذات العمود المستقيم (HC-MFS73) أو العمود المزود بلسان (HC-MFS73K). يتم إنتاج محركات الأعمدة الخاصة بواسطة ميتسوبيشي لتتناسب مع متطلبات واجهة العمود الدقيقة لمصنعي المعدات الأصلية — في هذه الحالة، أبرزها محرك المحور X في آلة التقاط ووضع SMT باناسونيك CM202، حيث يجب أن يتصل العمود بآلية اقتران أو واجهة قيادة محددة في مجموعة رأس تحديد المواقع بالآلة.

هذا مهم عمليًا: إذا كنت تبحث عن بديل لمحرك HC-MFS73-S23 معطل مثبت بالفعل في CM202 أو معدات مماثلة، فإن عمود -S23 هو المواصفات الصحيحة. محرك HC-MFS73 قياسي بعمود مستقيم لن يتناسب مع نفس واجهة الاقتران ولا يمكن أن يكون بديلاً مباشرًا دون تعديل ميكانيكي.

750 واط عند 3,000 دورة في الدقيقة — ملف الأداء

يقع HC-MFS73 في قمة نطاق القصور الذاتي الفائق HC-MFS، حيث يوفر 2.4 نيوتن متر عزم دوران مقنن عند 3,000 دورة في الدقيقة لخرج مستمر يبلغ 750 واط. سقف عزم الدوران الأقصى البالغ 7.2 نيوتن متر — ثلاثة أضعاف المقنن — يوفر هامش التسارع لتنفيذ ملفات حركة حادة وسريعة بشكل متكرر دون أن يدخل المحرك في نظام مقيد حراريًا.

عند سرعة قصوى تبلغ 4,500 دورة في الدقيقة، يوفر المحرك نطاق سرعة قابل للاستخدام أعلى بكثير من المقنن، مما يستوعب مراحل السرعة الزائدة في ملفات الحركة شبه المنحرفة والمنحنية على شكل حرف S. بالنسبة لأتمتة SMT والتجميع حيث تتضمن ملفات الحركة تسريعًا سريعًا إلى السرعة القصوى، وجزء قصير بسرعة ثابتة، وتباطؤًا سريعًا بنفس القدر للتوقف — يتم تكراره مئات المرات في الدقيقة — فإن الجمع بين القصور الذاتي الفائق وسقف 4,500 دورة في الدقيقة يمكّن بشكل مباشر.

الشفة مقاس 80 × 80 مم هي الأكبر في عائلة HC-MFS، مما يعكس مكانة المحرك كأعلى عضو في هذه السلسلة ذات القصور الذاتي الفائق.

لماذا يغير القصور الذاتي الفائق تطبيقات الدورات العالية

القصور الذاتي هو مقاومة المحرك للتغيرات في سرعة الدوران. المحرك ذو القصور الذاتي المنخفض للدوار يتسارع ويتباطأ بشكل أسرع لنفس عزم الدوران المطبق — مما يترجم إلى أوقات دورات أقصر، وطاقة أقل لكل دورة، وإجهاد حراري أقل على المحرك أثناء التشغيل المستمر عالي التردد.

في آلة التقاط ووضع أو محور تجميع آلي يقوم بمئات الحركات في الدقيقة، يمكن للفرق بين محرك متوسط القصور الذاتي قياسي ومحرك فائق القصور الذاتي مثل HC-MFS73-S23 أن يحدد ما إذا كانت الآلة تلبي مواصفات إنتاجيتها. تستفيد حلقة التحكم الخاصة بمضخم السيرفو أيضًا: القصور الذاتي الأقل يعني نطاقًا تردديًا أعلى يمكن تحقيقه، مما يعني رفضًا أفضل للاضطرابات وتحكمًا أكثر إحكامًا في الموضع بالسرعات التي يتطلبها هذا التطبيق.

مشفر مطلق 17 بت — لا حاجة للرجوع إلى نقطة الأصل، دقة 131,072 نبضة في الدورة

يوفر المشفر المدمج 131,072 موضعًا لكل دورة عمود من خلال رابط التغذية الراجعة التسلسلي عالي السرعة من ميتسوبيشي إلى مضخم السيرفو. كونه مطلقًا، فإنه يحتفظ بمعرفة موضع العمود عبر انقطاعات الطاقة — مع تثبيت بطارية النسخ الاحتياطي في مضخم السيرفو، يتم الحفاظ على بيانات الموضع متعدد الدورات عند إيقاف تشغيل الآلة. كل بدء تشغيل يستأنف مع الوعي الكامل بالموضع، ولا يلزم العودة إلى نقطة الأصل.

بالنسبة لمعدات SMT والتجميع التي تقوم بتشغيل الطاقة بانتظام أو تتطلب جاهزية فورية للمحور بعد إيقاف الطوارئ، فإن إلغاء تسلسل الرجوع إلى نقطة الأصل هو ميزة تشغيلية عملية تقلل من وقت التوقف عن العمل وتكاليف الدورة.

مضخمات السيرفو المتوافقة

يتزاوج HC-MFS73-S23 مع مضخمات السيرفو MR-J2S-70A (أمر تناظري/قطار نبضي) أو MR-J2S-70B (أمر شبكة رقمية SSCNET)، وكلاهما مصنف بقوة 750 واط ضمن منصة MELSERVO J2S. لتصميمات الآلات متعددة المحاور التي تستخدم وحدات تحكم الحركة من ميتسوبيشي، يتيح MR-J2S-70B تشغيلًا متزامنًا متعدد المحاور عبر SSCNET. للتحكم في المحور المستقل أو الذي يتم التحكم فيه بواسطة PLC، يتعامل MR-J2S-70A مع أوامر سرعة/عزم الدوران بقطار النبضات والأوامر التناظرية.

بيئات التطبيق

يضع ملف العمود المحدد لـ HC-MFS73-S23 وخصائص أدائه في فئة تطبيق محددة جيدًا:

آلات التقاط ووضع SMT — محرك المحور X في باناسونيك CM202 ومعدات وضع SMT ذات الصلة حيث يكون عمود -S23 هو الواجهة المحددة من المصنع، بالإضافة إلى رؤوس الوضع عالية السرعة الأخرى التي تتطلب أداء 750 واط ذو القصور الذاتي الفائق

تجميع المكونات الإلكترونية — محركات محاور ذات دورات عالية على معدات إدخال IC، وآلات تجميع الموصلات، وأنظمة مناولة لوحات الدوائر المطبوعة حيث تضع متطلبات الإنتاجية متطلبات معدل دورات عالية على محور السيرفو

أنظمة الجسر عالية السرعة — محاور جسر X/Y على معدات التجميع والفحص الموجهة بالرؤية حيث يكون الحركة السريعة من نقطة إلى نقطة مع استقرار دقيق هو متطلب الأداء الأساسي

الروبوتات ومعدات المناولة — مفاصل الكتف والمعصم على الروبوتات المفصلية الصغيرة والمتوسطة وأذرع SCARA حيث يحسن القصور الذاتي المنخفض الاستجابة الديناميكية عبر نطاق العمل الكامل

معدات التعبئة والتغليف ووضع الملصقات — محركات التسجيل، محاور الجرعات، وتحديد موضع آلة وضع الملصقات حيث يجب أن تتعايش معدلات الدورات العالية وتحديد المواقع المتكررة الموثوقة مع أبعاد المحرك المدمجة

نظرة عامة على متغيرات HC-MFS73

يغطي المحرك الأساسي HC-MFS73 العديد من التكوينات الميكانيكية لمتطلبات التركيب المختلفة:

• HC-MFS73 — عمود مستقيم قياسي، بدون فرامل
• HC-MFS73B — عمود مستقيم مع فرامل كهرومغناطيسية
• HC-MFS73K — عمود مزود بلسان
• HC-MFS73BK — عمود مزود بلسان مع فرامل كهرومغناطيسية
• HC-MFS73-S23 — عمود خاص لمعدات OEM (هذا الإدراج)

تشترك جميع المتغيرات في نفس خرج 750 واط، ومشفر مطلق 17 بت، وغلاف IP55، وشفة 80 × 80 مم. يعتبر -S23 المواصفات الصحيحة عند استبدال المحرك في المعدات التي كانت تحمل رقم القطعة هذا بالضبط في الأصل.

الأسئلة الشائعة

س 1: ما هي المعدات التي تستخدم HC-MFS73-S23 بشكل شائع؟

يُعرف HC-MFS73-S23 على نطاق واسع بأنه محرك سيرفو المحور X في آلة التقاط ووضع SMT باناسونيك CM202. عمود -S23 الخاص يتناسب مع واجهة الاقتران المحددة المستخدمة في هذه المعدات و معدات الوضع ذات الصلة. كما يظهر في أنظمة التجميع والأتمتة عالية السرعة الأخرى حيث قامت ميتسوبيشي بتوفير متغيرات أعمدة خاصة للتكامل مع OEM.

س 2: هل يمكنني استبدال HC-MFS73-S23 بمحرك عمود مستقيم قياسي HC-MFS73؟

ليس مباشرة. ملف العمود الخاص -S23 يختلف من الناحية الأبعاد عن العمود المستقيم القياسي. لن يتناسب محرك HC-MFS73 القياسي مع نفس واجهة الاقتران في المعدات المصممة لمتغير -S23 دون تعديل ميكانيكي. إذا كنت تستبدل محرك HC-MFS73-S23 معطلاً، فإن البديل الصحيح هو محرك HC-MFS73-S23 آخر — وليس إصدار العمود القياسي.

س 3: أي مضخم سيرفو متوافق مع HC-MFS73-S23؟

المضخمات الصحيحة هي MR-J2S-70A (أمر تناظري أو قطار نبضي من PLC أو وحدة تحكم خارجية) و MR-J2S-70B (شبكة الألياف الضوئية SSCNET لأنظمة الحركة متعددة المحاور من ميتسوبيشي). كلاهما مصنف بقوة 750 واط ضمن منصة MELSERVO J2S. لا يؤثر متغير العمود -S23 على توافق المضخم — الواجهة الكهربائية متطابقة مع جميع متغيرات HC-MFS73 الأخرى.

س 4: هل يدعم HC-MFS73-S23 الاحتفاظ بالموضع المطلق بعد انقطاع التيار الكهربائي؟

نعم. المشفر 17 بت هو من النوع المطلق. مع تثبيت بطارية ميتسوبيشي A6BAT في مضخم السيرفو، يتم الاحتفاظ ببيانات الموضع متعدد الدورات عند إزالة طاقة الآلة. عند بدء التشغيل، تكون جميع مواضع المحاور متاحة على الفور — لا يلزم الرجوع إلى نقطة الأصل أو دورة العودة إلى المرجع. هذه ميزة قياسية لعائلة HC-MFS J2S بغض النظر عن متغير العمود.

س 5: هل لا يزال HC-MFS73-S23 قيد التصنيع، وما هو مكافئه من الجيل الحالي؟

تنتمي سلسلة HC-MFS إلى جيل MELSERVO J2S من ميتسوبيشي، والذي خلفته منتجات من السلسلتين J4 و J5. وحدات HC-MFS73-S23 الجديدة في الصندوق متاحة من خلال قنوات الأتمتة الصناعية لأغراض الصيانة وقطع الغيار. بالنسبة للمعدات الأصلية التي تحدد رقم القطعة هذا، فإنه يظل مواصفات الاستبدال الصحيحة. سيكون مكافئ الجيل الحالي من ميتسوبيشي لتصميمات الآلات الجديدة من سلسلة HG-MR أو HG-KR (J4)، ولكن تلك تتطلب مضخمات وواجهات ميكانيكية مختلفة.
