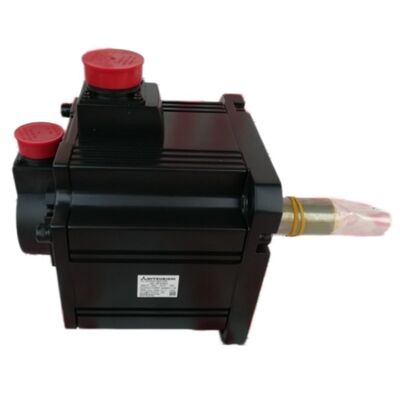

محرك سيرفو AC ميتسوبيشي HC-SFS353 — سلسلة MELSERVO J2S بقوة 3.5 كيلو واط، جديد في الصندوق ومختوم من المصنع

عندما يتطلب التطبيق قوة كبيرة — عزم دوران عالٍ مستمر، استجابة سريعة، وسرعة تشغيل 3000 دورة في الدقيقة — تصبح قائمة المكونات أقصر. بقوة 3.5 كيلو واط، فإن محرك Mitsubishi HC-SFS353 يقع في الطرف الأعلى من تشكيلة HC-SFS ذات السعة المتوسطة، ومزيجه من عزم الدوران المقدر 11.1 نيوتن متر، والسرعة المقدرة 3000 دورة في الدقيقة، وردود فعل الموضع المطلق 17 بت يضعه في فئة تتعامل مع محاور CNC والأتمتة الصناعية الأكثر تطلبًا. هذا الإعلان عن وحدة جديدة تمامًا، مختومة من المصنع في عبوة ميتسوبيشي إلكتريك الأصلية — لم يتم تركيبها مطلقًا، ولم يتم تشغيلها مطلقًا.

أين يناسب محرك HC-SFS353

تغطي سلسلة HC-SFS شريحة ميتسوبيشي ذات القصور الذاتي المتوسط والسعة المتوسطة ضمن منصة MELSERVO J2S. يقع محرك 353 عند 3.5 كيلو واط ضمن عائلة فرعية بسرعة 3000 دورة في الدقيقة، مما يجعله الخيار الطبيعي لمحاور الحركة الأساسية في مراكز التشغيل الكبيرة، وطاولات الدوران الثقيلة، ومفاصل الروبوتات الصناعية ذات الحمل العالي حيث السرعة وهامش عزم الدوران غير قابلين للتفاوض.

الترقية إلى شفة 176 × 176 مم — أكبر من الإطار 130 مم الذي تستخدمه نماذج HC-SFS بقوة 1-2 كيلو واط — يعكس الواقع المادي لنقل 11.1 نيوتن متر بشكل مستمر. جسم المحرك أكبر نسبيًا، والواجهة الميكانيكية مصممة لهياكل الآلات الأثقل النموذجية لهذه الفئة من الطاقة.

المواصفات الفنية

التشغيل بسرعة 3000 دورة في الدقيقة — ما يعنيه ذلك للآلة

ينتمي محرك HC-SFS353 إلى السلسلة الفرعية بسرعة 3000 دورة في الدقيقة من عائلة HC-SFS، والتي تعطي الأولوية لنطاق سرعة قابل للاستخدام أوسع مقارنةً بالمتغيرات بسرعة 2000 دورة في الدقيقة عند نفس الطاقة. عند عزم دوران مقدر 11.1 نيوتن متر وسرعة مقدرة 3000 دورة في الدقيقة، يقدم المحرك قدرته الكاملة المستمرة عند سرعة تستوعب كلاً من معدل التغذية التشغيلي للقطع الإنتاجي والتحرك السريع للعودة الفارغة للأداة — دون الدخول في منطقة تشغيل مخفضة.

السرعة المقدرة 3000 دورة في الدقيقة تعني أيضًا أوقات دورة أسرع في التطبيقات التي تكون فيها ملفات تعريف الحركة مقيدة بسقف التشغيل المستمر للمحرك. على محور تغذية أساسي لمركز تشغيل أو مركز خراطة CNC، يمكن أن يترجم الفرق بين محرك بسرعة مقدرة 2000 دورة في الدقيقة و 3000 دورة في الدقيقة مباشرة إلى تقليل وقت الدورة لكل جزء.

مشفر مطلق — 131072 بكسل لكل دورة، لا حاجة للتصفير

يتم شحن كل محرك HC-SFS353 مع مشفر بصري مطلق 17 بت مدمج — 131072 موضعًا منفصلاً لكل دورة عمود — ينقل الموضع عبر رابط ميتسوبيشي التسلسلي عالي السرعة مباشرة إلى مضخم السيرفو.

النتيجة العملية للمشفر المطلق هي الوعي الفوري بالموضع من بدء التشغيل البارد. مع تثبيت البطارية في مضخم السيرفو، يتم الاحتفاظ ببيانات الموضع متعدد الدورات عبر حالات انقطاع التيار الكهربائي. عند تشغيل الآلة، يكون المحور مرجعيًا بالفعل — لا حاجة لروتين التصفير، ولا تسلسل عودة مرجعي، ولا تأخير قبل أن تكون الآلة جاهزة للعمل.

بالنسبة لبيئات الإنتاج التي تعمل على عدة نوبات مع دورات تشغيل وإيقاف منتظمة للطاقة، فهذه ميزة تشغيلية ذات مغزى. كل ساعة على مدار العمر التشغيلي للآلة تتراكم عند ضربها في كل عملية بدء تشغيل تقوم بها.

مانع تسرب الزيت و IP65 — حماية حيث تتسخ منطقة العمل

يتم إغلاق فتحة العمود في محرك HC-SFS353 باستخدام مانع تسرب زيت مخصص عند وجه نهاية المحرك. في أدوات الآلات، يعد اختراق العمود هو النقطة الأكثر ضعفًا — الموقع الوحيد الذي يكون فيه سائل القطع، ورذاذ التبريد، والحطام المعدني الدقيق أقصر طريق إلى تجويف المحمل والمشفر.

يغلق مانع تسرب الزيت هذا المسار. بالاقتران مع الغلاف المصنف IP65، الذي يوفر حماية كاملة ضد الغبار ونفاثات الماء الموجهة، تم بناء المحرك للبقاء على قيد الحياة في بيئة أداة آلة نشطة أو خلية تصنيع صناعية دون الحاجة إلى توفيرات إضافية.

مضخمات السيرفو المتوافقة

تم تصميم محرك HC-SFS353 للعمل مع مضخمات السيرفو من ميتسوبيشي MR-J2S-350A (واجهة قيادة تناظرية / قطار نبضي) أو MR-J2S-350B (واجهة شبكة رقمية SSCNET)، وكلاهما مصنف بقوة 3.5 كيلو واط.

يعتمد اختيار الواجهة على بنية التحكم. يناسب MR-J2S-350A الأنظمة التي يصدر فيها المتحكم الأعلى — PLC، CNC، أو متحكم حركة مستقل — الأوامر عبر قطار نبضي أو مرجع جهد تناظري. يتم استخدام MR-J2S-350B في أنظمة SSCNET متعددة المحاور التي تتحكم فيها وحدات تحكم الحركة من سلسلة A أو Q من ميتسوبيشي، حيث تتم مزامنة جميع المحاور عبر شبكة ألياف بصرية عالية السرعة.

مجالات التطبيق النموذجية

مراكز تشغيل CNC كبيرة الحجم — محاور تغذية X و Y و Z في مراكز التشغيل الأفقية والرأسية حيث تتطلب تجميعات كرات كبيرة وكتل طاولات ثقيلة كلاً من خرج 3.5 كيلو واط وعزم دوران عالٍ عند السرعة

مراكز الخراطة ولاتات CNC — محركات سيرفو للمحور Z و X في مراكز الخراطة الثقيلة التي تقوم بدورات إزالة مواد قوية

طاولات دوارة للمحور الرابع والخامس — تشغيل مباشر أو مسنن لطاولات الدوران والإمالة الثقيلة حيث يوفر عزم الدوران المستمر 11.1 نيوتن متر سلطة التثبيت وتحديد الموضع التي يتطلبها التطبيق

الروبوتات الصناعية — مفاصل الكتف والخصر في أذرع الروبوتات المفصلية ذات الحمولة المتوسطة إلى الكبيرة، حيث تضع القصور الذاتي للحمل عند الوصول الممتد أعلى المتطلبات على محرك القيادة

أنظمة اللحام والقطع الآلية — محاور حركة الجسر والبوابات على طاولات القطع الكبيرة وخلايا اللحام الروبوتية حيث تكون السرعة الثابتة تحت الحمل المتغير حرجة لجودة اللحام أو القطع

أنظمة مناولة المواد والناقلات — محركات فهرسة الحمل العالي، وأنظمة مناولة المنصات، وآليات استرجاع المستودعات الآلية حيث يوفر 3.5 كيلو واط هامش عزم الدوران لتحريك الأحمال الثقيلة بشكل موثوق في كل دورة

متغيرات اللاحقة

يتوفر محرك HC-SFS353 الأساسي في عدة تكوينات:

• HC-SFS353 — عمود مستقيم، بدون فرامل (هذا الإعلان)
• HC-SFS353B — مع فرامل كهرومغناطيسية مدمجة
• HC-SFS353K — عمود مشقوق
• HC-SFS353BK — فرامل كهرومغناطيسية وعمود مشقوق

تشترك جميع المتغيرات في نفس خرج 3.5 كيلو واط، ومشفر مطلق 17 بت، وحماية IP65، وشفة 176 × 176 مم. نموذج العمود المستقيم الأساسي هو الاختيار الصحيح عندما يكون الاقتران بدون مفتاح (نوع المشبك) ولا يلزم وجود فرامل قفل العمود.

أسئلة متكررة

س1: أي مضخم سيرفو متوافق مع HC-SFS353؟

يتزاوج محرك HC-SFS353 مع MR-J2S-350A لأنظمة القيادة التناظرية/النبضية أو MR-J2S-350B لأنظمة الحركة متعددة المحاور المتصلة بشبكة SSCNET. كلا المضخمين مصنفان بقوة 3.5 كيلو واط وهما التطابق الصحيح لهذا المحرك ضمن منصة MELSERVO J2S.

س2: ما هو الفرق بين HC-SFS352 و HC-SFS353؟

كلا المحركين هما محركات سيرفو AC متوسطة القصور الذاتي بقوة 3.5 كيلو واط من سلسلة HC-SFS، لكنهما ينتميان إلى عائلات فرعية مختلفة للسرعة. محرك HC-SFS352 لديه سرعة مقدرة 2000 دورة في الدقيقة (عزم دوران أعلى عند سرعة أقل)؛ محرك HC-SFS353 مصنف عند 3000 دورة في الدقيقة، مما يوفر نطاق سرعة قابل للاستخدام أوسع وسرعة انتقال أسرع للمحور. يعتمد اختيار المحرك على منحنى عزم الدوران والسرعة للتطبيق.

س3: هل يدعم HC-SFS353 الاحتفاظ بالموضع المطلق خلال دورة انقطاع التيار الكهربائي؟

نعم. مع تثبيت بطارية (Mitsubishi A6BAT) في مضخم السيرفو، يحتفظ المشفر المطلق 17 بت ببيانات الموضع متعدد الدورات عند إزالة طاقة الشبكة. عند التشغيل التالي، يكون موضع المحور متاحًا على الفور — لا حاجة لدورة تصفير أو عودة مرجعية.

س4: هل لا يزال HC-SFS353 قيد الإنتاج؟

سلسلة HC-SFS هي جزء من جيل MELSERVO J2S، والذي تم استبداله بسلسلة J4 و J5 من ميتسوبيشي. لا تزال وحدات HC-SFS353 الجديدة في الصندوق متداولة لصيانة الآلات، وتخزين قطع الغيار، ومشاريع التحديث. المكافئ الحالي في كتالوج ميتسوبيشي هو سلسلة HG-SR (MELSERVO-J4).

س5: هل يمكن استخدام HC-SFS353 في تطبيقات المحور الرأسي؟

محرك HC-SFS353 الأساسي (بدون فرامل) مناسب للمحاور الأفقية والمحاور الرأسية ذات الحمل الخفيف. بالنسبة للمحاور الرأسية حيث يجب تثبيت الحمل بشكل آمن عند إزالة طاقة السيرفو، استخدم متغير HC-SFS353B، والذي يتضمن فرامل كهرومغناطيسية مطبقة بالزنبرك تقفل العمود في حالة عدم تنشيطه. إرشادات ميتسوبيشي العامة هي أن عزم دوران عدم توازن الحمل الرأسي يجب أن يظل ضمن 70٪ من عزم الدوران المقدر للتشغيل الموثوق به.
