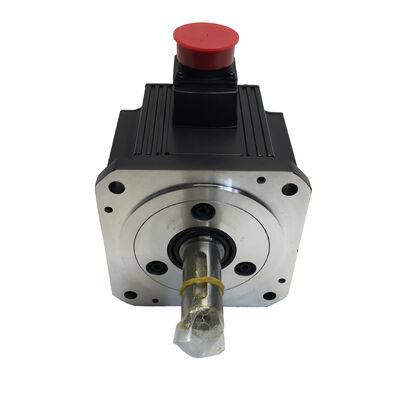

Mitsubishi HC-SFS103K محرك خدمة التيار المتردد 1.0 كيلوواط ، 3000 دورة في الدقيقة ، عمود مفاتيح

الحالة:جديد تماماً · علبة أصلية · مغلقة من المصنع

رقم الجزء:HC-SFS103K

المسلسل:HC-SFS. مضاعفات متوافقة: MR-J2S / MR-J3 / MR-J4

نظرة عامة

كيلوواط واحد، ثلاثة آلاف دورة في الدقيقة، عجلة مفتاحية لأن الاحتكاك وحده ليس كافياً دائماً.

إن Mitsubishi HC-SFS103K هو محرك خدمة التيار المتردد بقوة 1.0 كيلوواط يعمل بسرعة مقياسية تبلغ 3000 دورة في الدقيقة ، ويُنتج 3.18 N · m من عزم دوران مستمر مع ذروة 9.55 N · m.إنه النسخة ذات السرعة العالية في HC-SFS 1نطاق 0.0 كيلوواط يتم اختياره عندما يتطلب التطبيق استجابة محورية سريعة وأوقات دورة قصيرة بدلاً من القوة العزمية القصوى عند سرعات منخفضة.

العمود المفتاح هو السمة المميزة لهذا التغيير. حيث يعتمد HC-SFS103 القياسي على ربط مضاد الاحتكاك،الإصدار K يضيف مفتاحًا معدًا قفلًا ميكانيكيًا إيجابيًا يبقي المكون المدفوع ثابتًا على العمود تحت عكس الحمل، عزم دوران مستمر، ونوع من تحميل الصدمة التي تعمل تدريجيا عقدة مجرد حفرة فضفاضة مع مرور الوقت.

كل وحدة يتم شحنها جديدة، مغلقة في صندوق مصنع "ميتسوبيشي" الأصلي، غير مثبتة، بدون طاقة، بدون إعادة صياغة، لا استخدام ميداني سابق، لا استثناءات.

المواصفات الرئيسية

لماذا يغير عمود المفتاح المواصفات

إنه تفاصيل صغيرة مع عواقب ذات مغزى على مستوى الآلة

محرك الخدمة على العمود المستقيم ينقل عزم الدوران من خلال قوة التشغيل من الارتباط وحده.يعمل بشكل موثوق في العديد من التطبيقات خاصة أولئك الذين يستخدمون القابلات الخدمية الدقيقة معلكن ظروف معينة تضع ضغوطاً تدريجية على اتصالات الاحتكاك:عزم دوران عالي مستمر بالقرب من القيمة المستمرة المسجلة، حمولات الصدمة من آليات التثبيت أو المطبخات ، ومحركات الحزام أو السلسلة حيث يضيف التوتر الشعاعي حمولة ثانوية إلى واجهة العمود.

في أي من هذه البيئات ، يكون العمود المفتاح هو الحل الأكثر متانة. يشارك المفتاح في ربط القابلة أو البولية أو محور العدادات ميكانيكياً. يتم نقل عزم الدوران من خلال المفتاح نفسه.ليس من خلال الاحتكاكلا يوجد انزلاق، لا توتر تدريجي، لا حاجة للتحقق بشكل دوري وإعادة عزم الدوران

بقدرة 1.0 كيلوواط مع عزم دوران ذروة 9.55 نومتر ، يقع HC-SFS103K في نطاق حيث يكون الاختيار بين متغيرات العمود قرارًا هندسيًا حقيقيًا ، وليس فكرة لاحقة.إذا كان المكون المدفوع يحتاج إلى فتحة مفتاحية أو إذا كان تاريخ التطبيق يتضمن انزلاق الارتباط مع محركات العمود المستقيم 103K هو المواصفات الصحيحة.

أداء مبني لبيئات دورة عالية

السرعة التي تقصير وقت الدورة.عند 3000 دورة في الدقيقة، HC-SFS103K يقطع أسرع من 1000 دورة في الدقيقة أو 2000 دورة في الدقيقة المتغيرات في نفس فئة الطاقة.أسرع عبور المحور يقلل مباشرة من الوقت غير المنتج بين العمليات.

الموقف المطلق، لا روتين التوجيه.يحافظ مكشف 17-بيت على موقع العمود عبر دورات الطاقة. بعد إعادة التشغيل أو التوقف الإلكتروني أو انقطاع غير مخطط له ، يحصل جهاز التحكم على بيانات موقع دقيقة على الفور ✓ لا توجد سلسلة توجيه بطيئة ،لا فقدان في عدد المؤشراتفي بيئات الإنتاج متعددة المناوبات، وهذا يترجم مباشرة إلى إعادة تشغيل أسرع وتدخلات أقل من المشغل.

إغلاق عمود IP65مقصورة على مقاومة المياه المضغوطة والغبار الدقيق في نقطة دخول العمود. ذات الصلة في خلايا التصنيع حيث ضباب المبرد هو ثابت، في غرف الصحافة مع الجسيمات المعدنية في الهواء،وفي المعدات المجاورة للأغذية أو الأدوية حيث يكون الغسل الدوري ممارسة قياسية.

العزل من الفئة F.تتعامل مع درجات حرارة التلف المستمرة أعلى من محركات الفئة B مهمة في التطبيقات التي تعمل دورات عمل طويلة في غرف الآلات الدافئة حيث يقتصر تبريد المحرك على الحمل الطبيعي.

التوافق مع المُكبر عبر ثلاثة أجياليعمل مع مكبرات MR-J2S و MR-J3 و MR-J4فرق الصيانة التي تدير المعدات المثبتة في أوقات مختلفة في الوقت المناسب يمكنها تخزين متغير محرك واحد يناسب أجيال محركات متعددة دون إدارة أرقام قطع منفصلة.

تطبيقات نموذجية

مراكز صناعة CNC الصغيرة والسلاسلمحاور التغذية والمحركات الإضافية على أدوات الآلات المدمجة حيث يوفر 1.0 كيلوواط عند 3000 دورة في الدقيقة ملف الدوران المناسب لتحميل حمولات القطع الخفيفة إلى المتوسطة والسرعة السريعة.

معدات التقط والوضع والتعامل- محاور تحديد المواقع عالية السرعة في أنظمة التجميع والنقل حيث يكون وقت الدورة هو مقياس الأداء الرئيسي وسلامة العمود في ظل تغييرات الاتجاه السريعة مهمة.

أنظمة قطع ووضع العلامات بالليزرمحاور الموقع التي تؤثر فيها دقة الترميز والاستجابة السريعة بشكل مباشر على دقة القطع وتسجيل العلامة والسرعة.

طاولات التسجيل و أجهزة تحديد المواقع الدوارة- يتم تشغيلها من خلال أجهزة تخفيف مع اتصالات العمود المفتاحية ، حيث يجب على المحرك تسريع وتباطؤ الحمل الدوار بدقة وتكرارًا على مدار دورات الإنتاج الطويلة.

آلات التعبئة والتعبئةمحركات المحور في معدات الشكل والملء والخاتم والتعبئة والتسمية حيث يؤثر التحكم المتسق في السرعة والوضع الموثوق به على جودة المنتج وكفاءة الخط.

المعدات النسيجية والملفوفة- محاور التغذية والعبرة حيث يتم توصيل المحرك إلى عجلة مدفوعة أو عنصر التلف من خلال ربط مفتاحي ، وحيث يؤثر انزلاق العمود بشكل مباشر على ضبط التوتر المادي.

ملاحظة حول التوافر للنسخة K

تمثل أصناف العمود المفتاح بشكل ثابت حصة أقل من مخزون التوزيع مقارنة بنظرائها المستقيم ‬ وهي تخدم شريحة ضيقة من التطبيقات ،لذا فإن عدد أقل من الوحدات يتم تخزينها في كل مستوى من مستويات سلسلة التوريدعندما يفشل جهاز HC-SFS103K بشكل غير متوقع، فإن الحصول على بديل جديد مؤكد بسرعة نادرًا ما يكون بسيطًا.منشآت الإنتاج مع المنشآت النشطة ومتكاملات النظام التي تبني على جداول العملاء تستفيد من وجود احتياطي مغلق في متناول اليد قبل أن تنشأ الحاجة.

الأسئلة الشائعة

س1: ما هو الفرق بين HC-SFS103 و HC-SFS103K؟

الجواب: يحتوي HC-SFS103 على عمود مستقيم قياسي؛ يتم نقل الدوران من خلال قوة التشغيل في الارتباط. يضيف HC-SFS103K مفتاحًا معدًا،توفير اتصال ميكانيكي إيجابي بين العمود والمكون المدفوعتحديد الاختلاف K عندما تستخدم التطبيقات المفاصيل المفتاحية أو المراوح أو العجلات أو عندما تكون ظروف التشغيل ‬ عكس الحمل ، الأحمال الصدمية ،أو عزم دوران مرتفع مستمر ‬ يجعل اتصال الاحتكاك فقط غير موثوق به مع مرور الوقت.

س2: ما هي مكبرات الخدمة المتوافقة مع HC-SFS103K؟

الجواب: جهاز HC-SFS103K متوافق مع مكبرات Mitsubishi MR-J2S و MR-J3 و MR-J4 ، تأكد من أن الناتج القياسي للمكبر يطابق 1 المحرك.0 كيلوواط / 200 فولت المواصفات وأن كابل مكيف وأنواع موصل الطاقة هي الصحيحة لمولد مكبر تستخدم.

السؤال 3: هل يتضمن HC-SFS103K مكابح كهرومغناطيسية مدمجة؟

الجواب: لا، HC-SFS103K هي النسخة القياسية غير المكابحة.HC-SFS103BK الذي يجمع بين العمود المفتاح مع مكابح كهرومغناطيسية متكاملة هي المواصفات الصحيحة.

السؤال 4: ما هي أبعاد المفتاح الدقيقة للعمود HC-SFS103K؟

ج: أبعاد المفتاح تتبع معايير JIS B 1301 كما هو محدد في رسومات مواصفات الميكانيكية الرسمية لسلسلة HC-SFS من Mitsubishi Electric.الرجوع إلى الكتالوج الحالي لمحركات Mitsubishi servo أو ورقة المواصفات للعرض الدقيق للمفتاح، الارتفاع، والعمق، وقطر العمود قبل معالجة أي عقدة التزاوج أو فتحة محور.

السؤال 5: هل يحتاج المشفر المطلق لـ 17 بت إلى بطارية للحفاظ على موقعه بعد فقدان الطاقة؟

الجواب: يتم الاحتفاظ بالموقف المطلق للدورة الواحدة دون بطارية.للعملية المطلقة متعددة الدورات ، حيث يحتاج النظام إلى تتبع الموقف عبر عدة دورانات كاملة للعمود من خلال دورة الطاقة ، هناك حاجة إلى بطارية احتياطية على جانب المضخمهذا متطلب على مستوى المضخم وهو متسق في جميع أنواع محركات HC-SFS ، وليس محددًا لـ HC-SFS103K.
