Mitsubishi HC-SF202K (HCSF202K) — محرك سيرفو AC بقدرة 2 كيلو واط، عمود مشقوق، بدون فرامل، سلسلة MELSERVO J2

تحديد المنتج

رقم القطعة: HC-SF202K

تم البحث عنه أيضًا باسم: HCSF202K, HC-SF-202K

السلسلة: Mitsubishi MELSERVO HC-SF (الجيل J2)

نوع المحرك: محرك سيرفو AC بدون فرش — عمود مشقوق، بدون فرامل، 2000 دورة في الدقيقة

الحالة: جديد في الصندوق، مختوم من المصنع

نظرة عامة

إن محرك Mitsubishi HC-SF202K هو محرك سيرفو AC بدون فرش متوسط القصور الذاتي بقدرة 2 كيلو واط من منصة MELSERVO J2 الأصلية، مصنف عند 2000 دورة في الدقيقة مع عزم دوران مستمر يبلغ 9.55 نيوتن متر ومجرى مفتاح مشكل ميكانيكيًا على عمود القيادة. لا توجد فرامل كهرومغناطيسية مركبة. إنها المواصفات للمحاور الأفقية، ومحركات التروس المقترنة، وآليات سيور التوقيت، وأي تطبيق من الجيل J2 بقدرة 2 كيلو واط حيث يكون الاتصال الإيجابي بين العمود والوصلة مهمًا ولا يلزم الإمساك الميكانيكي عند إيقاف تشغيل السيرفو.

ضمن عائلة J2 HC-SF، يعني اللاحقة "K" شيئًا واحدًا فقط: عمود القيادة يحتوي على مجرى مفتاح مشكل ميكانيكيًا. كل شيء آخر عن المحرك — طاقة الخرج، تصنيفات عزم الدوران، المشفر، أبعاد الشفة، متطلبات المضخم — مشترك مع HC-SF202 ذي العمود المستقيم. تغيير تكوين العمود يتعلق فقط بواجهة الوصلة، وهو الخيار الصحيح كلما تطلب التصميم الميكانيكي للجانب المدفوع مسار عزم دوران مفتاح ومجرى مفتاح بدلاً من واجهة تثبيت تعتمد على الاحتكاك فقط.

حقيقتان حول HC-SF202K مهمتان عمليًا لأي شخص يبحث عن بديل. أولاً، كمحرك من جيل J2 مع مشفر 14 بت، فهو متوافق مع كل من مضخمات MR-J2-200 الأصلية ومنصة MR-J2S-200 الأحدث — تغطية مضخم أوسع من HC-SFS202K من جيل J2S، والذي يتطلب أجهزة MR-J2S. ثانيًا، الشفة 176 × 176 مم مشتركة مع كل محرك في نطاق HC-SF/SFS بقدرة 2 كيلو واط إلى 7 كيلو واط، مما يجعل التبديلات المادية المتماثلة سهلة ضمن هذه الفئة من السعة.

المواصفات الفنية

العمود المشقوق: ما يحلّه عند 2 كيلو واط

مسار عزم الدوران عبر اتصال العمود بالمحور يحدد مدى موثوقية الوصلة على مدى عمر الماكينة. يعتمد العمود المستقيم الأملس بالكامل على الاحتكاك بين قطر العمود الخارجي وفتحة المحور — يجب أن تكون قوة التثبيت عالية بما يكفي لمقاومة عزم الدوران الأقصى دون أي انزلاق في أسوأ الظروف التي سيواجهها المحور على الإطلاق. نادرًا ما يكون أسوأ ظرف في محور السيرفو هو عزم دوران القطع المستقر؛ بل غالبًا ما يكون انعكاسًا مفاجئًا، أو تباطؤًا سريعًا من أقصى سرعة انتقال، أو مدخل صدمة من قطع متقطع أو أمر إيقاف محور مفاجئ.

مجرى المفتاح المشكل ميكانيكيًا في عمود HC-SF202K يغير هذا الحساب. يشغل المفتاح فتحات متطابقة في كل من العمود وفتحة المحور، وينقل عزم الدوران مباشرة عبر المقطع العرضي لقص المفتاح بدلاً من الاحتكاك وحده. تحت التحميل الدوري، وعزم الدوران العكسي، والمدخلات الصدمية — الظروف التي تسبب تدريجيًا انزلاقًا دقيقًا في واجهات الاحتكاك المثبتة بشكل هامشي — يظل الاتصال المشقوق مستقرًا. لا يتم فقدان الموضع، ولا ينحرف الوصلة، ولا يتطور عمود علامات التآكل من الاحتكاك بين المحور وقطر العمود الخارجي.

عند 9.55 نيوتن متر مستمر و 28.6 نيوتن متر ذروة، فإن هذه الأحمال حقيقية. تمثل ذروة 28.6 نيوتن متر طلب عزم الدوران أثناء مرحلة التسارع لحركة المحور — اللحظة التي يأمر فيها المضخم بأقصى تيار لجلب محور محمل إلى سرعة انتقال سريعة. قد يتعامل محور الوصلة المثبت على العمود المستقيم الأملس بقوة تثبيت هامشية مع عزم الدوران المستقر دون حوادث لأشهر، ثم ينزلق مرة واحدة أثناء تسلسل تسريع قوي ويقدم خطأ في الموضع لا يظهر إلا كإزاحة بُعد مشكل ميكانيكيًا.

مجرى المفتاح هو الإجراء الوقائي. البكرات المدفوعة، والتروس المسننة، ومحاور التروس، والوصلات الدقيقة التي يجب الحفاظ على الموضع الزاوي بين العمود والمكون المدفوع فيها — هذه هي الواجهات التي تنتمي إلى عمود مشقوق، و HC-SF202K هو المواصفات الصحيحة لها.

نقطة تركيب واحدة تنطبق على جميع محركات HC-SF ذات الممرات المشقوقة: استخدم الفتحة الملولبة في نهاية العمود ومسمار السحب لسحب المحور محوريًا على العمود بدلاً من ضربه أو ضغطه. تنتقل أحمال الصدمة أثناء تركيب المحور على طول العمود إلى قرص المشفر وتجميع المحمل في الجزء الخلفي من المحرك. لا يكون تلف المشفر الناتج دائمًا فوريًا — غالبًا ما يظهر لاحقًا كإنذارات موضع متقطعة أو قراءات مشفر غير منتظمة تحت حمل الاهتزاز، والتي يصعب تشخيصها وتتبعها إلى حدث التركيب الأصلي.

لا فرامل: التكوين الصحيح لهذه المحاور

عدم وجود فرامل كهرومغناطيسية على HC-SF202K هو مواصفات، وليس إغفالًا. بالنسبة للمحاور الأفقية التي لا توجد فيها قوة جاذبية أو قوة غير متناظرة تعمل في اتجاه دوران عمود المحرك، فإن قفل السيرفو — احتفاظ الموضع في الحلقة المغلقة للمضخم مع تفعيل تيار المحرك — كافٍ في جميع ظروف الإيقاف. إضافة فرامل على هذه المحاور يزيد من تعقيد الأسلاك، ومرحل وامتصاص صدمات في اللوحة، وسحب تيار إضافي 24 فولت تيار مستمر، وتسلسل تداخل MBR في منطق سلامة الماكينة، كل ذلك لوظيفة ميكانيكية لا تحتاجها التطبيق فعليًا أبدًا.

ينتمي HC-SF202K إلى المحاور التي تناسب هذا الوصف: تغذية المحور X و Y في مراكز التشغيل، محركات النقل الأفقية، محاور سيور وجنازير النقل، وآليات مساعدة مدفوعة بالتروس حيث يتم دعم الحمل ميكانيكيًا ضد الجاذبية ويكون قفل السيرفو كافيًا بين الحركات وعند الراحة.

حيث تختلف الصورة — المحاور الرأسية، الأذرع المحملة بالجاذبية، الآليات غير المتوازنة التي قد تنحرف عند إيقاف تشغيل السيرفو — المحرك الصحيح هو HC-SF202BK، والذي يضيف فرامل كهرومغناطيسية مطبقة بالزنبرك إلى نفس تكوين العمود المشقوق. مواصفات الخرج الميكانيكي متطابقة؛ الفرامل هي الإضافة الوحيدة، وهي موجودة خصيصًا لتلك التطبيقات.

عبر آلة متعددة المحاور تحتوي على ثمانية أو اثني عشر أو ستة عشر محور سيرفو، يساهم HC-SF202K في نظام كهربائي أبسط على كل محور لا يتطلب وظيفة الفرامل. هذه البساطة لها قيمة حقيقية أثناء التشغيل، واستكشاف الأخطاء وإصلاحها، والصيانة طويلة الأجل.

مشفر جيل J2: القدرة والتوافق

يستخدم HC-SF202K مشفر 14 بت تسلسلي مطلق بدقة 16384 موضعًا في الدورة من منصة J2. هذا جهاز تغذية راجعة رقمي تسلسلي — يتم نقل بيانات الموضع كإشارة تسلسلية إلى المضخم، وليس كأزواج جيب/جيب تمام تناظرية — ويتضمن عدادًا مطلقًا متعدد الدورات مدعومًا ببطارية.

عند 2 كيلو واط و 2000 دورة في الدقيقة، فإن دقة 14 بت قادرة تمامًا على التطبيقات التي يخدمها هذا المحرك. محاور تغذية أدوات الآلات، وتحديد موضع الناقل، ومحركات الفهرسة، وآليات الأتمتة المدفوعة بالتروس تعمل جميعها بتفاوتات موضعية ضمن ما يمكن أن تحلّه 16384 نبضة في الدورة. يظهر القيد العملي لترميز 14 بت مقابل 17 بت بوضوح أكبر عند معدلات تغذية منخفضة جدًا، في عمليات الكنتور البطيئة، أو في تطبيقات القيادة المباشرة حيث يكون دقة المشفر عند نقطة التحميل هو القيد الأساسي على سلاسة السرعة. بالنسبة للغالبية العظمى من تطبيقات محاور أدوات الآلات في عصر J2، هذا ليس قيدًا ملزمًا.

يحتفظ العداد المطلق متعدد الدورات ببيانات الموضع بين دورات الطاقة باستخدام بطارية ليثيوم A6BAT داخل مضخم السيرفو. يبقى الموضع سليمًا عند أي انقطاع للطاقة — إيقاف التشغيل ليلاً، أو رحلة إنذار، أو إيقاف طوارئ — ويتم تشغيل المحور في موضعه المطلق الصحيح عند التشغيل التالي دون أي حركة إرجاع مرجعية. استبدل A6BAT عند تحذير انخفاض البطارية في المضخم، قبل أن يتسبب الاستنزاف الكامل في فقدان الموضع المطلق المخزن.

قصة توافق المضخم هي القوة العملية لـ HC-SF202K. نظرًا لأن مشفر J2 ذي 14 بت يسبق منصة J2S، يمكن قراءته بواسطة جيلين من مضخمات Mitsubishi:

• MR-J2-200A / MR-J2-200B — مضخمات الجيل J2 الأصلية. توافق كامل، لا قيود، لا حلول بديلة للمعلمات.
• MR-J2S-200A / MR-J2S-200B / MR-J2S-200CP — مضخمات J2-Super. متوافق تمامًا مع الإصدارات السابقة مع مشفر J2.

يعمل HC-SFS202K (جيل J2S، 17 بت) على مضخمات MR-J2S-200 فقط. يعمل HC-SF202K على كليهما. بالنسبة للآلات التي تعمل حاليًا مع مضخمات MR-J2-200 الأصلية — قاعدة مثبتة كبيرة في أدوات الآلات المنتجة خلال عصر J2 — فإن HC-SF202K هو هدف المصدر الصحيح، ولا يلزم ترقية المضخم جنبًا إلى جنب مع استبدال المحرك.

HC-SF مقابل HC-SFS عند 2 كيلو واط: قرار الاستبدال العملي

في كل مرة يتطلب فيها محرك سيرفو ذو عمود مشقوق من عائلة J2 بقدرة 2 كيلو واط الاستبدال، ينشأ نفس المقارنة. يقدم كل من HC-SF202K و HC-SFS202K عزم دوران مستمر يبلغ 9.55 نيوتن متر، وذروة 28.6 نيوتن متر، على شفة 176 × 176 مم، مع عمود مشقوق وبدون فرامل. الخرج هو نفسه. التركيب هو نفسه. واجهة العمود هي نفسها.

يعود القرار إلى تحقق واحد: ما هو المضخم المثبت في الماكينة؟ تحقق من لوحة اسم المضخم. إذا كانت تقرأ MR-J2-200 (بدون S)، فقم بمصدر HC-SF202K — سيفشل HC-SFS202K بسبب خطأ في المشفر ولن يعمل. إذا كانت تقرأ MR-J2S-200، فإن أيًا من المحركين يعمل؛ يوفر HC-SFS202K دقة تغذية راجعة أعلى، ولكن HC-SF202K هو بديل صالح تمامًا يتجنب أي خطر لعدم اليقين في التوافق على الآلات القديمة.

عائلة HC-SF 2000 دورة في الدقيقة — 2 كيلو واط في السياق

يمثل HC-SF202K الانتقال من مجموعة الشفة 130 × 130 مم إلى مجموعة الشفة 176 × 176 مم ضمن نطاق HC-SF 2000 دورة في الدقيقة. من 2 كيلو واط وما فوق، تشترك جميع المحركات في هذه العائلة في الشفة الأكبر، وضمن كل فئة سعة، تشترك المتغيرات ذات العمود المشقوق والمستقيم في نفس نمط ثقب التثبيت. لا تؤثر اختلافات لاحقة الفرامل ونوع العمود على واجهة الشفة.

التطبيقات النموذجية

محاور سيور التوقيت. تتطلب محاور أدوات الآلات التي تستخدم سيور التوقيت المسننة بين محرك السيرفو ومدخل الكرة اللولبية أو الرف بكرة قيادة مشقوقة. يجمع شد الحزام مع أحمال إشراك السن الدورية الظروف التي يمنع فيها اتصال العمود المشقوق دوران بكرة القيادة بالنسبة لعمود المحرك. يتعامل تصنيف 9.55 نيوتن متر المستمر لـ HC-SF202K مع أحمال محاور أدوات الآلات متوسطة المدى بسرعات الحزام المقننة ضمن هامش تشغيل مريح.

محاور دوارة مقترنة بالتروس. تستخدم وحدات قيادة المحور الرابع CNC، ومدخلات دودة طاولة دوارة، والمحاور المساعدة لقطارات التروس محركات سيرفو ذات أعمدة مشقوقة على محور التروس الجانبي للمحرك لاتصال عزم دوران إيجابي وخالي من الارتخاء. يوفر HC-SF202K سعة 2 كيلو واط وواجهة مشقوقة تتطلبها هذه التصميمات، مع توافق كامل مع مضخمات MR-J2 التي تم تحديدها في الأصل في نسبة كبيرة من الآلات التي تستخدمها.

محركات نقل السلسلة والترس. تحدد أنظمة النقل المؤتمتة التي تستخدم محركات السلسلة والترس على محاور الفهرسة التي يتم التحكم فيها بواسطة السيرفو تروسًا مشقوقة لمنع الترس المدفوع من الدوران بالنسبة لعمود المحرك تحت الأحمال الاندفاعية التي تميز إشراك السلسلة. يناسب HC-SF202K ناقلات النقل الأفقية، وأنظمة نقل المنصات، وآليات فهرسة قطع العمل من هذا النوع بسعة 2 كيلو واط.

صيانة أدوات الآلات القديمة. يجعل التوافق المزدوج للمضخم لـ HC-SF202K هدف المصدر الأول للآلات المبنية خلال عصر J2 التي تعمل بمضخمات MR-J2-200. بدلاً من الحصول على المحرك وترقية المضخم إلى MR-J2S في نفس الوقت — وهو تدخل أكثر تعقيدًا وتكلفة — فإن HC-SF202K يتناسب مباشرة مع الأجهزة الحالية. بالنسبة لفرق الصيانة التي تدعم أساطيل آلات عصر J2، فإن هذا مهم عمليًا.

محاور التعبئة والتغليف ووضع العلامات عالية الدورة. تعمل محاور سيور التوقيت المدفوعة بالسيرفو في خطوط التعبئة والتغليف — مدخلات المنتج، ومحركات تطبيق الملصقات، ومحطات تشكيل الكرتون — بمعدلات دورة عالية مع أحمال عزم دوران معتدلة. يناسب العمود المشقوق واجهة بكرة سيور التوقيت، ويوفر المشفر من عصر J2 دقة التسجيل المطلوبة لمحاذاة المنتج إلى الملصق باستمرار دون دورة تحديد مرجعي بعد كل إيقاف طوارئ أو إعادة تشغيل للآلة.

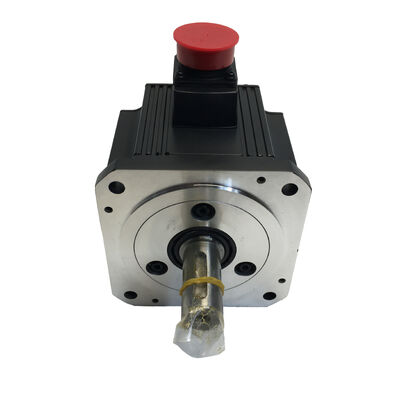

جديد في الصندوق، مختوم من المصنع

يعني الختم من المصنع التعبئة الأصلية من Mitsubishi مع كل شيء دون المساس — يتم حماية فتحة المفتاح على العمود بغطاء نهاية العمود، وجميع منافذ الموصلات مغطاة، ومانع تسرب الزيت في حالة التصنيع، وعبوة الرغوة الداخلية سليمة. لم يتم تركيب المحرك مطلقًا، ولم يتم تشغيله مطلقًا، وليس لديه أي تاريخ حراري أو ميكانيكي يجب أخذه في الاعتبار.

بالنسبة لآلة تنتظر حاليًا هذه القطعة لاستئناف الإنتاج، فإن الجديد في الصندوق يعني عدم وجود وقت إصلاح وعدم وجود شكوك حول حالة الخدمة السابقة. يتم شحن المحرك جاهزًا للتركيب المباشر. بالنسبة لمخزون قطع الغيار المخطط له، يتم تخزين المخزون المختوم من المصنع جيدًا على مدى عدة سنوات في ظروف مستقرة وجافة مع عدم وجود اهتزاز. بعد خمس سنوات في التخزين، يساعد الدوران البطيء للعمود قبل التشغيل على إعادة توزيع شحم المحمل قبل التشغيل الأول.

أسئلة متكررة

س1: ما هي المضخمات المتوافقة مع HC-SF202K؟

HC-SF202K متوافق مع كل من مضخمات الجيل J2 الأصلية و J2-Super (J2S) من فئة 200. الموديلات المتوافقة المؤكدة هي MR-J2-200A و MR-J2-200B (جيل J2 الأصلي)، و MR-J2S-200A، MR-J2S-200B، و MR-J2S-200CP (جيل J2-Super). يمكن قراءة مشفر الجيل J2 ذي 14 بت بواسطة كلا المنصتين. HC-SF202K غير متوافق مع مضخمات MR-J3 أو MR-J4، التي تستخدم واجهة مشفر مختلفة.

س2: ما هو الفرق بين HC-SF202K و HC-SFS202K؟

يقدم كلا المحركين 9.55 نيوتن متر مستمر، و 28.6 نيوتن متر ذروة، على شفة 176 × 176 مم مع عمود مشقوق وبدون فرامل — قابلان للتبديل ميكانيكيًا عند التركيب. الفرق هو جيل المشفر: HC-SF202K يستخدم مشفر 14 بت (16384 نبضة في الدورة) ويعمل مع مضخمات MR-J2 و MR-J2S. HC-SFS202K يستخدم مشفر 17 بت (131072 نبضة في الدورة) ويتطلب مضخمات MR-J2S فقط. إذا كانت الماكينة تعمل بمضخمات MR-J2-200 الأصلية، فقم بمصدر HC-SF202K. إذا كانت تعمل بمضخمات MR-J2S-200، فإن أيًا من المحركين متوافق.

س3: ما هو الفرق بين HC-SF202K و HC-SF202 (عمود مستقيم)؟

المحركان متطابقان كهربائيًا وميكانيكيًا في كل جانب باستثناء العمود. HC-SF202 يحتوي على عمود مستقيم أملس لوصلات التثبيت بالاحتكاك. HC-SF202K يحتوي على مجرى مفتاح مشكل ميكانيكيًا لنقل عزم الدوران الإيجابي بالمفتاح والمحور. نفس الخرج المقنن، نفس أرقام عزم الدوران، نفس المشفر، نفس توافق المضخم، نفس الشفة. اختر بينهما بناءً على تصميم الوصلة للآلية المدفوعة فقط — لا يوجد فرق في الأداء بين الاثنين في ظل ظروف التركيب الصحيحة.

س4: ما هو الفرق بين HC-SF202K و HC-SF202BK؟

مرة أخرى، فرق ميزة واحدة: HC-SF202BK يضيف فرامل كهرومغناطيسية مطبقة بالزنبرك. كل شيء آخر — عمود مشقوق، 2 كيلو واط، 9.55 نيوتن متر، 28.6 نيوتن متر ذروة، مشفر 14 بت، شفة 176 × 176 مم، توافق المضخم — متطابق. HC-SF202K بدون فرامل صحيح للمحاور الأفقية وأي تطبيق يوفر فيه قفل السيرفو إمساكًا كافيًا في جميع ظروف الإيقاف. HC-SF202BK ضروري للمحاور الرأسية، والآليات المحملة بالجاذبية، أو أي تطبيق يتطلب فيه تصميم الماكينة الآمن إمساكًا ميكانيكيًا آمنًا عند إزالة طاقة السيرفو.

س5: هل يتضمن HC-SF202K مفتاحًا لمجرى المفتاح؟

الممارسة القياسية لشركة Mitsubishi عبر نطاق الأعمدة المشقوقة HC-SF هي توريد المحرك بدون مفتاح — يتم تشكيل مجرى المفتاح ميكانيكيًا في العمود، ولكن المفتاح نفسه غير مدرج في عبوة المحرك. تحقق من أبعاد مجرى المفتاح للعمود مقابل المحور المدفوع قبل طلب مفتاح، واختر مفتاحًا بأبعاد العرض والارتفاع والطول الصحيحة للمحور ودورة العمل وعزم الدوران للتطبيق. ارجع إلى دليل تعليمات محرك السيرفو Mitsubishi لأبعاد عمود ومجرى المفتاح لسلسلة HC-SF202.
