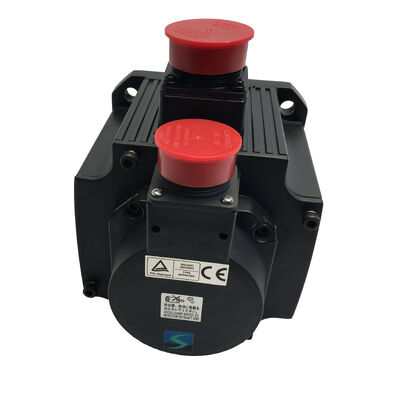

ميتسوبيشي HC-SFS202K (HCSFS202K) — محرك سيرفو AC بقوة 2 كيلو واط، عمود مفتاحي، بدون فرامل، سلسلة MELSERVO-J2S

تحديد المنتج

رقم القطعة: HC-SFS202K

تم البحث عنه أيضًا باسم: HCSFS202K, HC-SFS-202K

السلسلة: Mitsubishi MELSERVO HC-SFS (جيل J2-Super)

نوع المحرك: محرك سيرفو بدون فرشاة AC — عمود مفتاحي، بدون فرامل، 2000 دورة في الدقيقة

الحالة: جديد في الصندوق، مختوم من المصنع

حالة وجود عمود مفتاحي بدون فرامل

تركز معظم قرارات اختيار محركات السيرفو على الطاقة وعزم الدوران. تكوين العمود ووجود الفرامل ثانويان — حتى لا يكونا كذلك. يجيب محرك HC-SFS202K على اقتران محدد من المتطلبات: محور يحتاج إلى اتصال إيجابي بين العمود والوصلة من خلال مجرى مفتاح مصقول، وحيث لا يتطلب تصميم التطبيق تثبيتًا ميكانيكيًا آمنًا عند إيقاف تشغيل السيرفو. عدم وجود فرامل يعني أسلاكًا أبسط، ولا حاجة لزيادة عبء تسلسل MBR، ولا حمل حراري إضافي في اللوحة من دائرة مرحل ملف الفرامل. يعني العمود المفتاحي مسار عزم دوران لا يعتمد فقط على الاحتكاك بين المحور والعمود.

هذا المزيج يناسب نطاقًا واسعًا في تطبيقات السيرفو الصناعية — المحاور الأفقية، محركات السيور والسلاسل، الآليات المقترنة بالتروس، وأي محرك يحتاج فيه الحمل إلى دعم جانبي، ولا تكون الجاذبية عاملاً في اتجاه الحركة، ويكون واجهة الوصلة التي تنقل عزم الدوران بشكل إيجابي تحت الأحمال العكسية والدورية هي التفضيل الهندسي.

بني على منصة MELSERVO-J2S، يحمل HC-SFS202K مواصفات J2-Super الكاملة: مشفر تسلسلي مطلق 17 بت عند 131,072 موضعًا لكل دورة، وعزم دوران مستمر مقنن 9.55 نيوتن متر، وذروة 28.6 نيوتن متر، وجميع تحسينات عرض النطاق الترددي للحلقة المغلقة التي يستخلصها المعالج الأسرع لمضخم MR-J2S من إشارة التغذية الراجعة عالية الدقة. هذا ليس إصدارًا مخفضًا — إزالة الفرامل لا تنتقص شيئًا من أداء المحرك. إنها تزيل نظامًا فرعيًا ميكانيكيًا لم يكن ضروريًا أبدًا لهذه الفئة من التطبيقات في المقام الأول.

المواصفات الفنية

العمود المفتاحي: لماذا هو مهم عند 2 كيلو واط

ينقل العمود المستقيم والعمود المفتاحي عزم الدوران عبر آليات مختلفة جوهريًا. على عمود مستقيم عادي، يلتف تجويف المحور حول القطر الخارجي للعمود، وينقل الاحتكاك بين السطحين عزم الدوران. يجب أن تكون قوة التثبيت — الناتجة عن مشبك المحور المقسم أو التداخل — كافية لمقاومة ذروة عزم الدوران في أسوأ ظروف التشغيل. إذا لم يكن الأمر كذلك، ينزلق المحور، ويفقد محور السيرفو موضعه، واعتمادًا على التطبيق، تتراوح العواقب من جزء خردة إلى عطل في الماكينة.

يغير مجرى المفتاح في HC-SFS202K الميكانيكا بالكامل. يناسب المفتاح فتحة متطابقة مصقولة في كل من العمود وتجويف المحور؛ تحت الحمل، يتحمل المفتاح القص عبر مقطعه العرضي وينقل عزم الدوران مباشرة بين العمود والمحور. لا يزال الاحتكاك يساهم — يجب أن يكون المحور مناسبًا بشكل صحيح — ولكن مسار عزم الدوران الأساسي هو المفتاح، وليس المشبك. تحت الأحمال العكسية، والأحمال الدورية، والمدخلات الصدمية، يظل الاتصال المفتاحي موثوقًا به حيث قد يتطور واجهة الاحتكاك فقط انزلاقًا دقيقًا بمرور الوقت.

عند 9.55 نيوتن متر مستمر و 28.6 نيوتن متر ذروة، فإن الأحمال على عمود HC-SFS202K ليست ضئيلة. ذروة عزم الدوران هي ما يهم لاختيار الوصلة، و 28.6 نيوتن متر عند عمود محرك بسرعة 2000 دورة في الدقيقة يتكرر بشكل متكرر عبر التسارع، وحمل القطع، والتباطؤ هو بالضبط نوع الواجب الذي كانت فيه مجاري المفاتيح دائمًا الحل الهندسي المفضل.

التطبيقات الشائعة التي تحدد أعمدة مفتاحية بهذه السعة:

محركات السيور التوقيتية حيث يجب أن يظل البكرة المدفوعة مثبتة تمامًا على العمود من خلال شد الحزام العالي وعكس عزم الدوران الدوري. محركات التروس حيث يجب أن ينقل محور الترس أو الترس الصغير عزم الدوران دون أي دوران نسبي من شأنه أن يغير مرحلة التداخل. محركات جنزير السلسلة حيث يجب أن يحافظ جنزير السلسلة على علاقة زاوية ثابتة بالعمود تحت تحميل الصدمات المتكرر من إشراك السلسلة. آليات من نوع القابض حيث يكون التداخل الإيجابي بين العمود والمكون المدفوع جزءًا من مبدأ التشغيل.

إرشادات التثبيت من دليل محرك السيرفو من ميتسوبيشي:استخدم دائمًا الفتحة الملولبة في نهاية العمود لسحب المحور محوريًا على العمود — يعمل مسمار السحب، والوردة، والصامولة مقابل وجه المحور على سحبه بشكل مستقيم إلى موضعه. لا تقم بطرق أو دفع المحاور على العمود. عند حجم إطار HC-SFS202K، تنتقل صدمة العمود أثناء تركيب المحور مباشرة إلى قرص المشفر في الجزء الخلفي من المحرك. الضرر ليس دائمًا واضحًا على الفور، ولكنه يمكن أن يسبب إنذارات مشفر متقطعة تحت الاهتزاز يصعب تتبعها ومكلفة في التشخيص.

بدون فرامل: ما يوفره قفل السيرفو بدلاً من ذلك

بدون فرامل كهرومغناطيسية، يحتفظ HC-SFS202K بموضع المحور من خلال قفل السيرفو للمضخم — تظل حلقة التحكم نشطة، وتراقب تغذية المشفر وتوفر تيارًا تصحيحيًا للحفاظ على خطأ الموضع الصفري. في ظل ظروف التشغيل العادية، يكون قفل السيرفو فعالًا للغاية؛ يوفر المشفر 17 بت بيانات موضع دقيقة يحتاجها مضخم MR-J2S لتقليل انحراف الموضع في أي حالة تثبيت.

السؤال ذي الصلة لأي تطبيق هو ما يحدث عندما يختفي قفل السيرفو — عند إيقاف الطوارئ، أو رحلة إنذار، أو خطأ في الطاقة، أو إيقاف تشغيل الماكينة المخطط له. بالنسبة للمحاور الأفقية التي تحمل آلية محملة بشكل متماثل، فإن المحور ببساطة ينزلق إلى السكون تحت وظيفة الفرامل الديناميكية للمضخم ويبقى هناك، مدفوعًا بقوى الاحتكاك الصغيرة في ناقل الحركة. لا يلزم وجود تثبيت ميكانيكي لأنه لا توجد قوة غير متوازنة تدفع المحور في أي اتجاه.

حيث تتغير تلك الصورة — حيث يمكن للجاذبية، أو نوابض التحميل المسبق، أو الاحتكاك غير المتماثل أن تحرك المحور عند إيقاف تشغيل السيرفو — فإن HC-SFS202K هو المواصفات الخاطئة. تنتمي تلك المحاور إلى HC-SFS202BK (فرامل ومجرى مفتاح) أو HC-SFS202B (فرامل، عمود مستقيم). المحرك HC-SFS202K بدون فرامل هو المحرك الصحيح بالضبط عندما يضيف نظام التثبيت الميكانيكي تعقيدًا، وزيادة في الأسلاك، ومكونات لوحة لا يحتاجها التطبيق ببساطة.

أحد المجالات التي يسهل فيها غياب الفرامل النظام حقًا: الآلات متعددة المحاور مع العديد من محاور السيرفو. تضيف كل فرامل مرحلًا، وكابل فرامل، وممتصًا للصدمات، وسحبًا للطاقة 24 فولت تيار مستمر. في آلة بها اثنا عشر أو ستة عشر محور سيرفو، فإن إزالة الفرامل من المحاور التي لا تحتاجها يقلل بشكل ملموس من تعقيد اللوحة. يساهم HC-SFS202K في هذا التبسيط على كل محور أفقي في النظام.

مشفر 17 بت: تغذية J2-Super عند 2000 دورة في الدقيقة

ترقية المشفر المميزة لمنصة MELSERVO-J2S — من جهاز 14 بت (16,384 ppr) في سلسلة HC-SF إلى جهاز 17 بت (131,072 ppr) في سلسلة HC-SFS — تنطبق بالكامل على HC-SFS202K. ثمانية أضعاف دقة المشفر يغير جودة كل إشارة يحسبها مضخم MR-J2S من بيانات الموضع.

تقدير السرعة يستفيد بشكل مباشر أكثر. يستمد المضخم السرعة من عينات الموضع المتتالية. مع توفر 131,072 موضعًا لكل دورة، تغطي كل عينة زيادة زاوية دقيقة عند 2000 دورة في الدقيقة، مما يمنح حلقة السرعة تقديرًا للسرعة منخفض الضوضاء للعمل معه. يسمح هذا التقدير النظيف بزيادة مكاسب تناسبية أعلى في حلقة السرعة دون إثارة الرنين الميكانيكي، مما يترجم إلى تنظيم سرعة أكثر إحكامًا ورفض اضطراب أسرع أثناء أحمال القطع وعكس المحاور.

يتحسن أداء حلقة الموضع بشكل متناسب. تسمح الدقة الدقيقة لحلقة التحكم باكتشاف وتصحيح انحرافات الموضع الصغيرة جدًا — تعويض انحراف الأداة، وتصحيح النمو الحراري، وإدارة خلوص لولب الرصاص — بمستوى من الحساسية لا يمكن أن تضاهيه تغذية 14 بت.

تتم المحافظة على الوظيفة المطلقة بواسطة بطارية ليثيوم A6BAT داخل مضخم MR-J2S. تحتفظ البطارية بعداد الموضع المطلق متعدد الدورات خلال أي انقطاع في الطاقة، مخطط له أو غير مخطط له. إعادة التشغيل بعد إيقاف التشغيل طوال الليل، أو استعادة إيقاف الطوارئ، أو إعادة ضبط الإنذار يعيد المحور إلى آخر موضع مطلق معروف له دون أي حركة عودة مرجعية. بالنسبة لجداول الإنتاج الضيقة حيث يكون وقت إعادة التشغيل مهمًا، يعد هذا توفيرًا ملموسًا للوقت عبر كل وردية.

المضخمات المتوافقة

يقترن HC-SFS202K مع مضخم من فئة MR-J2S-200. تغطي ثلاثة متغيرات معماريات التحكم الرئيسية المستخدمة على منصة J2-Super:

MR-J2S-200A يأخذ أوامر تناظرية وقطار نبضي من أنظمة CNC ووحدات التحكم المنطقية القابلة للبرمجة. تتوفر جميع أوضاع التحكم في الموضع والسرعة وعزم الدوران. الإعداد والمراقبة عبر MR Configurator (MRZJW3-SETUP) عبر RS-232C.

MR-J2S-200B يعمل عبر ناقل SSCNET التسلسلي بالألياف الضوئية تحت وحدة تحكم حركة ميتسوبيشي — سلسلة A أو سلسلة Q. يتم التعامل مع الحركة المنسقة متعددة المحاور مع الاستيفاء على مستوى وحدة التحكم؛ ينفذ المضخم أوامر المسار المستلمة عبر الشبكة باستخدام تغذية المشفر المحلي.

MR-J2S-200CP يدمج وظيفة تحديد موضع مدمجة، ويخزن ما يصل إلى 31 موضعًا مستهدفًا داخليًا. تحدد أوامر CC-Link أو I/O الأهداف وتشغل الحركات، مما يجعل هذا المتغير مناسبًا لتحديد الموضع المستقل دون وحدة تحكم حركة مخصصة.

تدعم جميع المتغيرات الثلاثة بالكامل مشفر HC-SFS202K ذو 17 بت وتيار مقنن 11 أمبير. HC-SFS202K غير متوافق مع مضخمات MR-J2-200 من الجيل الأول (الجيل الأول، قبل J2S)، والتي لا يمكنها تفسير تنسيق المشفر 17 بت، ولا مع مضخمات MR-J3 أو MR-J4. حيث تكون المضخمات المثبتة من الجيل الأول MR-J2، فإن HC-SF202K (محرك J2 مع مشفر 14 بت) هو الهدف الصحيح للمصدر.

مكانة HC-SFS202K في عائلة HC-SFS بسرعة 2000 دورة في الدقيقة

ينتقل HC-SFS202K من مجموعة الشفة 130 × 130 مم إلى الشفة 176 × 176 مم — نفس بصمة التركيب التي تشترك فيها جميع الموديلات من 2 كيلو واط إلى 7 كيلو واط في هذه العائلة. يمكن للآلة المصممة حول حجم الشفة هذا استيعاب ترقيات سعة المحرك ضمن هذا النطاق دون تغييرات في لوحة التركيب.

يشير اللاحقة "K" باستمرار إلى عمود مفتاحي عبر عائلة HC-SFS بأكملها. كل سعة من 500 واط إلى 7 كيلو واط متاحة في شكل عمود مفتاحي، وداخل كل سعة، يتطابق متغير العمود المفتاحي المستقيم بدون فرامل ميكانيكيًا مع نفس الشفة كهربائيًا مع نفس المضخم مثل المتغير ذي العمود المستقيم. اختيار العمود ليس له تأثير على اختيار المضخم.

التطبيقات النموذجية

محاور محركات السيور التوقيتية على أدوات الآلات. محركات فهرسة مخزن الأدوات، سيور نقل المنصات، ومحاور نقل الناقلات التي تستخدم واجهات سيور توقيت مسننة تتطلب بكرات ذات أعمدة مفتاحية لمنع شد الحزام وقوى الأسنان الدورية من تدوير البكرة بالنسبة للعمود. عند 9.55 نيوتن متر مستمر، يتعامل HC-SFS202K مع أحمال أدوات التغيير متوسطة الحجم وآليات المنصات بشكل جيد ضمن تصنيفه الحراري.

محاور مساعدة مدفوعة بالتروس. محركات مساعدة لطاولة دوارة CNC تستخدم اقتران تروس بين عمود السيرفو ومدخل الطاولة، وآليات تغذية مدفوعة بالتروس في أدوات الآلات المتخصصة، تحتاج إلى العمود المفتاحي لاتصال إيجابي وخالي من الخلوص لمحور الترس. توفر ذروة 28.6 نيوتن متر عزم دوران التسارع للفهرسة السريعة بينما يغطي 9.55 نيوتن متر المستمر الحركة الدورانية المستمرة.

محاور تغذية لولب كروي مع اقتران تروس. في مراكز التشغيل حيث توجد نسبة تخفيض تروس بين محرك السيرفو ومدخل اللولب الكروي، يستخدم جانب المحرك من اقتران التروس عادةً واجهة مفتاحية. يوفر العمود المفتاحي لـ HC-SFS202K هذا الاتصال، وتغذي دقة المشفر J2-Super الدقيقة عبر نسبة التروس لإعطاء حلقة الموضع دقة فعالة عالية عند الطاولة.

محركات النقل الأفقي ومحركات النقل. تستخدم محركات السيرفو لفهرسة الناقلات في خطوط التجميع الآلية، وأنظمة نقل الأجزاء، ومعدات التعبئة على محاور النقل الأفقية محركات سيرفو متوسطة السعة. هذه هي بالضبط المحاور التي لا تحتاج إلى فرامل — يتم دعم الحمل أفقيًا، وتحتفظ الناقلة بالموضع من خلال الاحتكاك الميكانيكي عند تحرير قفل السيرفو — وحيث يناسب العمود المفتاحي تصميم جنزير السلسلة أو الوصلة.

محاور اللف والتحكم في الشد. تستخدم محاور مناولة المواد التي تعمل في وضع التحكم في عزم الدوران لتنظيم شد الويب أو عزم دوران اللف أمر تيار محرك السيرفو كمرجع لعزم الدوران. يوفر المشفر 17 بت لـ HC-SFS202K تغذية سرعة سلسة ومنخفضة التموج مطلوبة لوضع التحكم في عزم الدوران لتنظيم الشد دون تذبذب عبر نطاق سرعة واسع.

جديد في الصندوق، مختوم من المصنع

يعني الختم من المصنع التعبئة الأصلية من ميتسوبيشي مع جميع الأغطية الواقية دون المساس بها — يتم حماية مجرى المفتاح وفتحة المفتاح في العمود بغطاء نهاية العمود، وتبقى موصلات المشفر وموصلات الطاقة مختومة، ويكون مانع تسرب الزيت عند نقطة مرور العمود في حالة التصنيع. لم يتم تركيب المحرك مطلقًا، ولم يتم تشغيله مطلقًا، ولا يحمل أي تاريخ ميكانيكي أو حراري.

بالنسبة للآلات المتوقفة حاليًا في انتظار هذه القطعة، فإن المخزون الجديد في الصندوق يزيل وقت قيادة الإصلاح من المسار الحرج تمامًا. بالنسبة لمخزون الصيانة المخطط له، تقوم الوحدات المختومة من المصنع بالتخزين بشكل صحيح لعدة سنوات في ظل ظروف درجة حرارة مستقرة ورطوبة منخفضة. بعد خمس سنوات في التخزين، يساعد الدوران اليدوي البطيء للعمود كجزء من فحص ما قبل التركيب على إعادة توزيع شحم المحمل قبل وضع المحرك في الخدمة.

أسئلة متكررة

س1: ما هي المضخمات المتوافقة مع HC-SFS202K؟

يتطلب HC-SFS202K مضخمًا من فئة MR-J2S-200. المتغيرات القياسية الثلاثة هي MR-J2S-200A (أوامر تناظرية/نبضية للأغراض العامة، تحكم في الموضع/السرعة/عزم الدوران)، MR-J2S-200B (ناقل تسلسلي بالألياف الضوئية SSCNET لوحدات تحكم حركة ميتسوبيشي)، و MR-J2S-200CP (تحديد موضع جدول نقطي مدمج مع CC-Link). كلها تدعم المشفر التسلسلي 17 بت. HC-SFS202K غير متوافق مع مضخمات MR-J2-200 من الجيل الأول أو مع مضخمات MR-J3 / MR-J4.

س2: ما هو الفرق بين HC-SFS202K و HC-SFS202BK؟

المحركان متطابقان في جميع المواصفات الكهربائية والميكانيكية — 2 كيلو واط، 9.55 نيوتن متر، 28.6 نيوتن متر ذروة، مشفر 17 بت، عمود مفتاحي، شفة 176 × 176 مم، نفس متطلبات المضخم. الفرق الوحيد هو أن HC-SFS202BK يحتوي على فرامل تعمل بالزنبرك؛ بينما HC-SFS202K لا يحتوي عليها. اختر HC-SFS202K بدون فرامل للمحاور الأفقية وأي تطبيق يكون فيه قفل السيرفو كافيًا في جميع ظروف التوقف. اختر HC-SFS202BK عندما يحمل المحور حملاً بالجاذبية أو يتطلب تثبيتًا ميكانيكيًا آمنًا عند إيقاف تشغيل السيرفو.

س3: ما هو الفرق بين HC-SFS202K و HC-SFS202 (عمود مستقيم)؟

متطابقان ميكانيكيًا وكهربائيًا — نفس الخرج، وعزم الدوران، والمشفر، والشفة، وفئة المضخم. الفرق الوحيد هو واجهة العمود. HC-SFS202 يحتوي على عمود مستقيم عادي لوصلات المشبك بالاحتكاك. HC-SFS202K يحتوي على مجرى مفتاح مصقول لنقل عزم الدوران الإيجابي بالمفتاح والمحور. اختر بناءً على تصميم الوصلة للآلية المدفوعة. لا يوجد فرق في الأداء بين نوعي الأعمدة تحت ظروف تركيب الوصلة الصحيحة.

س4: هل يمكن لـ HC-SFS202K استبدال HC-SF202K من جيل J2 الأقدم؟

يشترك كلا المحركين في نفس الشفة 176 × 176 مم وهما قابلان للتبديل ميكانيكيًا عند واجهة التركيب. ومع ذلك، تختلف أجيال المشفر: HC-SF202K يستخدم مشفر 14 بت وهو متوافق مع مضخمات MR-J2 و MR-J2S. HC-SFS202K يستخدم مشفر 17 بت ويتطلب مضخمات MR-J2S. إذا كانت الماكينة تعمل بمضخمات MR-J2-200 من الجيل الأول، فلن يعمل HC-SFS202K — اختر HC-SF202K بدلاً من ذلك. إذا كانت المضخمات MR-J2S-200، فإن HC-SFS202K هو بديل مباشر مع دقة تغذية أعلى.

س5: هل يتم توفير مفتاح مع HC-SFS202K؟

الممارسة القياسية لميتسوبيشي لمحركات HC-SFS ذات الأعمدة المفتاحية هي توفير المفتاح بشكل منفصل عن العمود — يتم تصنيع مجرى المفتاح في العمود، ولكن المفتاح نفسه لا يتم تضمينه عادةً في عبوة المحرك. تحقق من أبعاد المفتاح مقابل مواصفات العمود ومجرى المفتاح للمحور قبل التجميع، واستخدم مفتاحًا مناسبًا بشكل صحيح مع تفاوت مناسب لأحمال عزم الدوران والصدمات للتطبيق. ارجع إلى دليل تعليمات محرك السيرفو ذي الصلة من ميتسوبيشي لأبعاد العمود ومواصفات المفتاح الموصى بها لحجم إطار HC-SFS202.
