ميتسوبيشي HC-SFS203B (HCSFS203B) — محرك سيرفو تيار متردد 2 كيلو واط، عمود مستقيم + فرامل، 3000 دورة في الدقيقة، سلسلة MELSERVO-J2S

تحديد المنتج

رقم القطعة: HC-SFS203B تم البحث عنه أيضًا باسم: HCSFS203B, HC-SFS-203B السلسلة: Mitsubishi MELSERVO HC-SFS (جيل J2-Super) نوع المحرك: محرك سيرفو بدون فرشاة تيار متردد — عمود مستقيم مع فرامل كهرومغناطيسية، 3000 دورة في الدقيقة الحالة: جديد في الصندوق، مختوم من المصنع

نظرة عامة

اللاحقة "Mitsubishi HC-SFS203B هو محرك سيرفو بدون فرشاة تيار متردد متوسط القصور الذاتي بقوة 2 كيلو واط من منصة MELSERVO-J2S، يعمل بسرعة مقدرة تبلغ 3000 دورة في الدقيقة ومجهز بفرامل كهرومغناطيسية تعمل بالزنبرك على عمود مستقيم. ضمن نطاق HC-SFS، هذا هو الطراز بقوة 2 كيلو واط وسرعة 3000 دورة في الدقيقة — محرك يعطي الأولوية للسرعة على عزم الدوران المستمر الأعلى لطرازه المقابل بسرعة 2000 دورة في الدقيقة، HC-SFS202B، مع مشاركة نفس فئة المضخم ونفس تقنية المشفر J2-Super.

عند عزم دوران مستمر مقدر يبلغ 6.37 نيوتن متر، يولد HC-SFS203B قدرته البالغة 2 كيلو واط من خلال سرعة دوران أعلى بدلاً من قوة عمود أعلى. تبلغ ذروة العزم 19.1 نيوتن متر — ثلاثة أضعاف الرقم المستمر المقدر بالضبط — وهي تتعامل مع متطلبات التسارع على المحور أثناء مراحل الانتقال السريع والتباطؤ. هذه النسبة بين الذروة والمعدل البالغة 3:1 متسقة عبر نطاق HC-SFS وتمنح المضخم هامشًا لطلب أقصى عزم دوران لفترات قصيرة دون أن يتجاوز المحرك حدوده الحرارية أثناء دورة العمل.

اللاحقة "B" تجعل هذا هو الطراز المزود بفرامل. تحافظ الفرامل التي تعمل بالزنبرك على ثبات العمود عند إزالة جهد 24 فولت تيار مستمر — عند الإيقاف المتعمد، أو إيقاف الطوارئ، أو أي فقدان لطاقة التحكم. بالنسبة للمحاور التي لا يمكن ترك الحمل فيها لقفل السيرفو الخاص بالمضخم بين الدورات، أو حيث يتطلب تصميم الماكينة الآمن تثبيتًا ميكانيكيًا مستقلًا عن حالة نظام التحكم، فإن الفرامل هي الفرق المحدد في المواصفات بين هذا الطراز و HC-SFS203.

المواصفات الفنية

3000 دورة في الدقيقة عند 2 كيلو واط: عندما تكون السرعة هي الأولوية

يقدم HC-SFS203 و HC-SFS202 نفس الخرج البالغ 2 كيلو واط — لكنهما يتبادلان عزم الدوران مقابل السرعة في اتجاهين متعاكسين. ينتج HC-SFS202B عند 2000 دورة في الدقيقة 9.55 نيوتن متر بشكل مستمر. ينتج HC-SFS203B عند 3000 دورة في الدقيقة 6.37 نيوتن متر. الطاقة متساوية؛ نقطة التشغيل مختلفة.

هذا الاختلاف متعمد ومحدد للتطبيق. عندما تهيمن سرعة انتقال المحور على وقت الدورة، فإن السرعة المقدرة الأعلى لـ HC-SFS203B تعطي نتائج مباشرة. المحور الذي يعمل بسرعة 3000 دورة في الدقيقة يكمل انتقالًا سريعًا إلى موضع معين أسرع بنسبة 50٪ من نفس المحور عند 2000 دورة في الدقيقة عندما يكون عزم دوران الحمل ضمن نطاق 6.37 نيوتن متر المستمر. بالنسبة للآلات التي تحتوي على العديد من حركات التموضع السريعة والقصيرة — فواصل المواضع المتعددة، محاور الالتقاط والوضع، أنظمة النقل عالية الدورة — تتراكم ميزة السرعة هذه في تحسينات قابلة للقياس في إنتاجية الإنتاج.

على العكس من ذلك، إذا كان دورة العمل تتطلب عزم دوران مستمر قريبًا من أو أعلى من 6.37 نيوتن متر عند أي سرعة، فإن HC-SFS202B مع تصنيفه المستمر البالغ 9.55 نيوتن متر هو المواصفات الأكثر ملاءمة. يعتمد الاختيار بين الاثنين على سؤال مباشر: هل هذا المحور محدود بسرعة المحور أم بعزم دوران الحمل أثناء الجزء العامل من دورته؟

تحافظ الشفة مقاس 130 × 130 مم على البصمة المادية مدمجة عند 2 كيلو واط. في الآلات التي تحتوي على محاور سيرفو متعددة متقاربة — رؤوس متعددة المغازل، أعضاء عرضية لجسم الطائرة، محطات فهرسة دوارة — يسمح حجم الإطار الأصغر بتباعد محاور أضيق من المحركات ذات الشفة مقاس 176 × 176 مم في سلسلة HC-SFS، دون التضحية بأي من قدرات التحكم لمنصة J2S.

الفرامل الكهرومغناطيسية: الغرض والاستخدام الصحيح

محرك السيرفو بدون فرامل يحافظ على الموضع من خلال قفل السيرفو بالحلقة المغلقة — يقوم المضخم بمراقبة تغذية المشفر باستمرار وتزويد التيار التصحيحي للحفاظ على المحور في الموضع الذي يشير إليه أمر الموضع. يعمل هذا بشكل موثوق أثناء التشغيل العادي، ولكنه يعتمد كليًا على تشغيل المضخم، وخلوه من الأعطال، وتحكمه النشط في المحرك. قم بإزالة الطاقة، أو قم بتشغيل المضخم، أو اضغط على إيقاف الطوارئ، ويختفي قفل السيرفو على الفور.

الفرامل التي تعمل بالزنبرك في HC-SFS203B موجودة بالضبط لتلك اللحظات. يقوم الزنبرك بتشغيل قرص الفرامل فور إزالة جهد 24 فولت تيار مستمر — بدون تأخير، بدون تسلسل منطقي مطلوب، بدون اعتماد على حالة المضخم. يتم تثبيت المحور ميكانيكيًا. لأي تطبيق حيث قد يؤدي فقدان قفل السيرفو إلى تحرك الحمل في اتجاه غير مرغوب فيه — محور رأسي، ذراع متحيز بالجاذبية، آلية ذات عدم تناسق كبير في الاحتكاك، أو ببساطة عملية إنتاج يجب ألا تسمح بانجراف المحور أثناء إيقاف الطوارئ — فإن اللاحقة "B" هي المواصفات الضرورية.

نقاط التركيب العملية:

إشارة خرج MBR (تداخل الفرامل الكهرومغناطيسية)MBR (تداخل الفرامل الكهرومغناطيسية) للتحكم في توقيت مرحل الفرامل. تؤخر إشارة MBR تشغيل الفرامل حتى بعد أن يقوم روتين التباطؤ الخاص بالمضخم بإيقاف المحرك. توصيل مرحل الفرامل مباشرةً بجهة اتصال إيقاف الطوارئ — دون المرور عبر تداخل MBR — يجبر الزنبرك على التشغيل ضد عمود دوار. عند 2 كيلو واط، يكون التأثير الناتج كافيًا لتقصير عمر قرص الفرامل بشكل كبير مع كل حادث.

بالنسبة لتوصيلات ملف الفرامل، فإن مانع الاندفاع عبر أطراف الملف ليس اختياريًا. ملف الفرامل هو حمل حثي؛ إيقاف تشغيله بدون قمع يولد ارتفاعًا في الجهد يمكن أن يتلف الخرج الرقمي الذي يقود دائرة المرحل. قم بتركيب الممتص بالقرب من أطراف الملف قدر الإمكان لتحقيق أقصى فعالية.

تم تصنيف الفرامل للتثبيت الثابت، وليس للإيقاف الديناميكي. إنها تحافظ على ثبات المحور المتوقف — لم يتم تصميمها لإيقاف حمل متحرك بنفسها. يقوم المضخم بإيقاف المحرك؛ الفرامل تثبت ما هو متوقف بالفعل. استخدامها بالطريقة الأخرى يقلل بشكل كبير من عمر خدمة الفرامل.

مشفر 17 بت: جودة تغذية J2-Super عند 3000 دورة في الدقيقة

قامت منصة MELSERVO-J2S بترقية مشفر HC-SF (14 بت، 16,384 نبضة في الدورة) إلى 17 بت (131,072 نبضة في الدورة) — زيادة في الدقة بمقدار ثمانية أضعاف تسري على كل محرك في عائلة HC-SFS، بما في ذلك HC-SFS203B.

عند 3000 دورة في الدقيقة، يكون التأثير العملي لدقة المشفر الأعلى أكثر وضوحًا في مجالين. جودة تقدير السرعة هي الأولى: يحسب المضخم السرعة من عينات موضع المشفر المتتالية. المزيد من المواضع لكل دورة يعني زيادات زاوية أدق لكل عينة، مما يترجم مباشرة إلى إشارة سرعة أنظف لحلقة السرعة. تسمح إشارة السرعة الأنظف بنطاق ترددي أعلى لحلقة السرعة دون عدم استقرار، ويعني النطاق الترددي الأعلى استعادة أسرع من اضطرابات السرعة — قوى القطع، تغيرات الحمل، وتأثيرات امتثال النقل التي تدفع المحور بعيدًا عن ملف السرعة المبرمج.

تظهر الفائدة الثانية عند معدلات التغذية المنخفضة وأثناء التباطؤ. عندما يبطئ المحور نحو هدف الموضع، تحدد دقة المشفر مدى دقة المضخم في اكتشاف خطأ الموضع وتطبيق عزم دوران تصحيحي. عند 14 بت، تمثل العدات الأخيرة للمشفر قبل الهدف خطوات زاوية كبيرة نسبيًا. عند 17 بت، تكون هذه الخطوات النهائية أصغر ثماني مرات، وتستقر حلقة الموضع بشكل أكثر دقة واتساقًا.

تتطلب الوظيفة المطلقة عدم وجود بطارية خارجية في المحرك أو المشفر. تحتفظ خلية الليثيوم A6BAT في مضخم MR-J2S بعداد الموضع متعدد الدورات إلى أجل غير مسمى خلال أي انقطاع في الطاقة. يستعيد البدء بعد أي حدث طاقة — بما في ذلك إنذارات الأعطال وإيقاف التشغيل طوال الليل — الموضع المطلق الدقيق للمحور بدون دورة عودة مرجعية. بالنسبة للآلات ذات بروتوكولات إعادة التشغيل الصارمة أو تسلسلات الإنتاج الآلية التي تحتاج إلى الاستئناف فورًا بعد التوقف، فإن غياب دورة الترحيل الإلزامية هو ميزة عملية.

المضخمات المتوافقة

يقترن HC-SFS203B بـ MR-J2S-200، نفس منصة 2 كيلو واط المستخدمة عبر طرازي المحركات HC-SFS202 و HC-SFS203. تغطي ثلاثة أنواع من الواجهات بنيات النظام الأساسية:

MR-J2S-200A يقبل أوامر الموضع التناظرية والنبضية من أنظمة CNC ووحدات التحكم المنطقية القابلة للبرمجة (PLCs). يتم دعم أوضاع التحكم في الموضع والسرعة وعزم الدوران. تتيح واجهة RS-232C إعداد المعلمات والمراقبة في الوقت الفعلي من خلال برنامج MR Configurator.

MR-J2S-200B يتصل بوحدات تحكم الحركة من Mitsubishi عبر ناقل SSCNET التسلسلي بالألياف الضوئية — الخيار القياسي لأنظمة الاستيفاء متعددة المحاور التي تستخدم وحدات تحكم من سلسلة A أو Q. تصل أوامر المسار عبر الشبكة؛ يقوم المضخم بتنفيذها محليًا باستخدام تغذية المشفر الخاص بعمود المحرك.

MR-J2S-200CP يشتمل على جدول نقاط مدمج للتموضع المستقل بدون وحدة تحكم حركة خارجية. يتم تخزين ما يصل إلى 31 موضعًا مستهدفًا في المضخم ويتم تحديدها بواسطة أوامر الإدخال/الإخراج أو CC-Link. هذا الطراز مناسب لأنظمة التموضع المفهرسة البسيطة التي لا تتطلب أجهزة تحكم مخصصة.

HC-SFS203B غير متوافق مع المضخمات الأصلية MR-J2-200 (الجيل الأول)، والتي تسبق بروتوكول مشفر J2S ذي 17 بت، ولا مع مضخمات MR-J3 أو MR-J4، التي تستخدم واجهة مشفر مختلفة. إذا كانت الماكينة تعمل بأجهزة MR-J2 من الجيل الأول، فإن HC-SF203B (محرك جيل J2 مع مشفر 14 بت) هو الهدف الصحيح للمصدر.

عائلة HC-SFS بسرعة 3000 دورة في الدقيقة — السعة في السياق

يقع HC-SFS203B في قمة مجموعة الشفة مقاس 130 × 130 مم ضمن عائلة 3000 دورة في الدقيقة. المحركات عند أو أعلى من سعة 3.5 كيلو واط / 353 تنتقل إلى الشفة مقاس 176 × 176 مم. تستخدم جميع الطرز في هذا الجدول المشفر المطلق التسلسلي ذي 17 بت، وإمداد تيار متردد بفئة 200 فولت، وحماية IP65 كميزات قياسية.

HC-SFS203B مقابل HC-SFS202B — الاختيار بينهما

يشترك كلا المحركين في نفس قدرة الخرج البالغة 2 كيلو واط، والشفة مقاس 130 × 130 مم (لـ 202B) إلى 176 × 176 مم (لـ 202B — في الواقع يستخدم 202 مقاس 176 مم)، ونفس فئة المضخم، ونفس مشفر 17 بت، ونفس حماية IP65. يختلفان في نقطة تشغيلهما.

اختر HC-SFS203B عندما تكون سرعة انتقال المحور هي عنق الزجاجة في وقت الدورة ويبقى طلب عزم الدوران المستمر ضمن 6.37 نيوتن متر بشكل مريح. اختر HC-SFS202B عندما يجب أن يحافظ المحور على عزم دوران مستمر أعلى — مع قبول الشفة الأكبر مقاس 176 × 176 مم مقابل هامش عزم الدوران الإضافي. لاحظ اختلاف حجم الشفة: هذان المحركان لا يتشاركان نفس نمط ثقب التركيب وليسا قابلين للتبديل المباشر بدون تغيير لوحة التركيب.

التطبيقات النموذجية

محاور الالتقاط والوضع عالية السرعة.محاور الترجمة الأفقية في أنظمة الالتقاط والوضع SCARA والكارتيزية التي تنقل حمولات معتدلة لمسافات قصيرة بمعدلات دورة عالية تستفيد من السرعة المقدرة البالغة 3000 دورة في الدقيقة. الفرامل تثبت الطرف النهائي في الموضع بين ضربات الالتقاط والوضع عندما ينتقل السيرفو إلى حالة تثبيت، مما يمنع أي انحراف أثناء عملية الإمساك.

تغذيات آلات التعبئة والتغليف بالسيرفو.محركات سحب الفيلم، تغذية المنتج، ومحركات محطة الختم المتقاطع في معدات التعبئة والتغليف تعمل بمعدلات دورة عالية مع أحمال عزم دوران معتدلة. تدعم السرعة المقدرة البالغة 3000 دورة في الدقيقة سرعات المحور العالية اللازمة لأهداف الإنتاجية، ويتعامل المشفر المطلق مع تسجيل الويب الدقيق الذي تعتمد عليه جودة المنتج.

طاولات الفهرسة بالسيرفو متعددة المواضع.محطات الفهرسة الدوارة التي تتنقل بسرعة عبر مواضع زاوية ثابتة — محطات تحميل المكونات، طاولات التجميع متعددة العمليات — تستخدم محركات سيرفو بسرعة 3000 دورة في الدقيقة على محور الفهرسة للحركة السريعة من السكون إلى السكون. الفرامل تثبت كل موضع فهرسة بقوة أثناء وقت السكون في العملية دون الاعتماد على قفل السيرفو.

محاور مساعدة على مراكز التشغيل الآلي CNC.محاور محرك مجلة الأدوات، محركات ناقل الرقائق، ومحركات السيرفو للسوائل المبردة على آلات CNC تتناسب جيدًا مع سعة وسرعة HC-SFS203B. تصنيف IP65 مع مانع تسرب الزيت يتعامل مع بيئة أداة الآلة، والشفة المدمجة مقاس 130 × 130 مم تناسب المساحات الضيقة النموذجية لتركيبات المحاور المساعدة لـ CNC.

محاور التوزيع والجرعات التي يتم التحكم فيها بالسيرفو.تستخدم أنظمة التوزيع لتطبيقات المواد اللاصقة أو المانعة للتسرب أو الملء السائل محركات سيرفو في وضع التحكم بالسرعة أو عزم الدوران لتنظيم معدل التدفق. توفر السرعة المقدرة البالغة 3000 دورة في الدقيقة النطاق الديناميكي اللازم لضبط التدفق بدقة، وتدعم دقة مشفر 17 بت سرعة سلسة وخالية من التموج عند معدلات التوزيع المنخفضة.

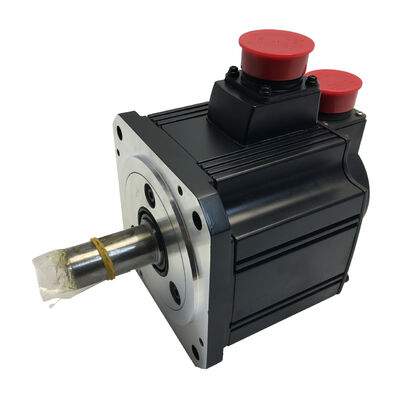

جديد في الصندوق، مختوم من المصنع

يعني الختم من المصنع التعبئة والتغليف الأصلية من Mitsubishi مع جميع الأغطية الواقية سليمة — غطاء نهاية العمود، ختم موصل المشفر، وغطاء موصل الطاقة في حالة التصنيع. لم يتم تركيب المحرك مطلقًا، ولم يتم تشغيله مطلقًا، ولا يحمل أي تاريخ حراري أو ميكانيكي. بالنسبة للآلة التي تنتظر هذه القطعة، فإن المخزون الجديد في الصندوق يوفر وحدة ذات حالة معروفة بدون متغيرات الإصلاح أو تأخير التجديد.

يتم تخزين المخزون المختوم من المصنع بشكل صحيح — درجة حرارة مستقرة، رطوبة منخفضة، بعيدًا عن الاهتزاز — ويحافظ على المواصفات الكاملة لعدة سنوات. بعد خمس سنوات في التخزين، يساعد الدوران البطيء للعمود قبل التشغيل على إعادة توزيع شحم المحمل قبل التشغيل الأول.

أسئلة متكررة

س 1: ما هي المضخمات المتوافقة مع HC-SFS203B؟

يتطلب HC-SFS203B مضخمًا من فئة MR-J2S-200 من منصة MELSERVO-J2S. الطرز الرئيسية الثلاثة هي MR-J2S-200A (أوامر تناظرية/نبضية للأغراض العامة)، MR-J2S-200B (ناقل SSCNET بالألياف الضوئية لوحدات تحكم الحركة من Mitsubishi)، و MR-J2S-200CP (تموضع مدمج مع CC-Link). تدعم جميعها مشفر 17 بت والتيار المقدر للمحرك البالغ 10.4 أمبير. HC-SFS203B غير متوافق مع المضخمات الأصلية MR-J2-200 أو مع مضخمات MR-J3 / MR-J4.

س 2: ما هو الفرق بين HC-SFS203B و HC-SFS202B؟

كلاهما محركان بقوة 2 كيلو واط مع فرامل كهرومغناطيسية وأعمدة مستقيمة، ويستخدمان نفس مضخم MR-J2S-200 ومشفر 17 بت. الاختلافات الرئيسية: HC-SFS203B مصنف بسرعة 3000 دورة في الدقيقة بعزم دوران مستمر يبلغ 6.37 نيوتن متر ويستخدم شفة مقاس 130 × 130 مم. HC-SFS202B مصنف بسرعة 2000 دورة في الدقيقة بعزم دوران مستمر يبلغ 9.55 نيوتن متر ويستخدم شفة مقاس 176 × 176 مم. يستخدمان بصمات تركيب مختلفة وليسا قابلين للتبديل المباشر بدون تغيير لوحة التركيب. اختر بناءً على ما إذا كانت السرعة أو عزم الدوران المستمر هو المتطلب الأساسي للمحور.

س 3: ما هو الفرق بين HC-SFS203B و HC-SFS203 (بدون B)؟

المحركان متطابقان في جميع المواصفات — نفس خرج 2 كيلو واط، 3000 دورة في الدقيقة، 6.37 نيوتن متر، مشفر 17 بت، عمود مستقيم، شفة مقاس 130 × 130 مم، وتوافق مضخم MR-J2S-200. HC-SFS203B يحتوي على فرامل كهرومغناطيسية تعمل بالزنبرك**؛ HC-SFS203 لا يحتوي عليها. اختر طراز "B" لأي محور يجب تثبيت الحمل فيه ميكانيكيًا عند السكون عندما يكون السيرفو غير نشط. بالنسبة للمحاور التي لا تحتوي على حمل جاذبية أو حمل غير متوازن، وحيث يكون قفل السيرفو كافيًا خلال جميع ظروف التوقف، فإن HC-SFS203 القياسي مناسب.س 4: كيف يتم تسلسل الفرامل الكهرومغناطيسية بشكل صحيح مع مضخم MR-J2S؟

يوفر مضخم MR-J2S

إشارة خرج MBR (تداخل الفرامل الكهرومغناطيسية) للتحكم في مرحل الفرامل. تؤخر MBR تشغيل الفرامل حتى يؤكد المضخم أن المحرك قد تباطأ إلى السكون. توصيل مرحل الفرامل مباشرةً من جهة اتصال إيقاف الطوارئ — متجاوزًا إشارة MBR — يخاطر بتشغيل الزنبرك ضد عمود دوار، مما يتسبب في تآكل مبكر للفرامل. قم دائمًا بتوجيه التحكم في مرحل الفرامل عبر خرج MBR. قم أيضًا بتركيب مانع اندفاع عبر أطراف ملف الفرامل لقمع ارتفاعات الجهد الحثي عند إيقاف التشغيل.س 5: هل يتطلب المشفر المطلق بطارية في المحرك نفسه؟

لا. يحتفظ المشفر المطلق التسلسلي ذو 17 بت ببيانات الموضع متعدد الدورات بين دورات الطاقة باستخدام

بطارية ليثيوم Mitsubishi A6BAT موجودة في مضخم السيرفو MR-J2S — وليس في جسم المحرك. طالما أن A6BAT بحالة جيدة، يتم الحفاظ على الموضع المطلق خلال أي انقطاع في الطاقة، وتستأنف الماكينة العمل بدون دورة عودة مرجعية. استبدل A6BAT عند أول إنذار انخفاض البطارية من المضخم؛ الانتظار حتى نفاد البطارية بالكامل يتسبب في فقدان الموضع المطلق المخزن ويتطلب دورة عودة مرجعية قبل استئناف الإنتاج.
