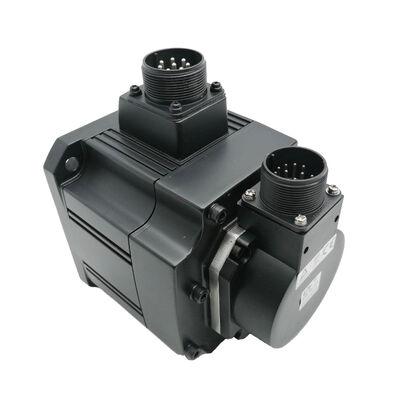

ميتسوبيشي HC-SF502B (HCSF502B) — محرك سيرفو AC بقوة 5 كيلو واط مع فرامل كهرومغناطيسية، سلسلة MELSERVO J2

تحديد المنتج

رقم القطعة: HC-SF502B

تم البحث عنه أيضًا باسم: HCSF502B, HC-SF502B

السلسلة: سلسلة Mitsubishi MELSERVO HC-SF (الجيل J2)

نوع المحرك: محرك سيرفو بدون فرشاة AC مع فرامل كهرومغناطيسية

الحالة: جديد في الصندوق، مختوم من المصنع

ما هو هذا المحرك

الـ Mitsubishi HC-SF502B هو محرك سيرفو AC متوسط القصور الذاتي بقوة 5 كيلو واط من سلسلة MELSERVO HC-SF — عائلة المحركات المقترنة بمضخمات السيرفو من الجيل MELSERVO-J2 من ميتسوبيشي. عند 5 كيلو واط وسرعة مقدرة تبلغ 2000 دورة في الدقيقة، فإنه يحتل قمة نطاق HC-SF القياسي بسرعة 2000 دورة في الدقيقة، ويوفر عزم دوران مستمر مقدر يبلغ 23.9 نيوتن متر مع شفة قياس 176 × 176 مم قياسية عبر منصات سيرفو ميتسوبيشي ذات السعة العالية.

يشير الحرف "B" في رقم القطعة إلى الفرامل الكهرومغناطيسية المطبقة بالزنبرك، والتي تعمل بجهد 24 فولت تيار مستمر، والمدمجة في هذا الإصدار — جهاز التثبيت المطلوب لأي محور حيث قد تسبب أحمال الجاذبية أو العملية حركة غير متحكم فيها عند إيقاف تشغيل السيرفو أو إيقاف الطوارئ. بدون الفرامل، يكون هذا المحرك هو HC-SF502؛ متطابق ميكانيكيًا وكهربائيًا في كل شيء آخر، ولكن بدون التثبيت الآمن. يعتبر HC-SF502B الخيار الصحيح للمحاور الرأسية Z، وأعمدة المنصات، وتجميعات المغزل، وأي محور أفقي يعاني من نقص كبير في الاحتكاك عند التوقف.

المواصفات الفنية

سلسلة HC-SF: متوسط القصور الذاتي، أقصى موثوقية

نظمت ميتسوبيشي عائلات محركات MELSERVO الخاصة بها حول متغيرين رئيسيين: السعة وفئة القصور الذاتي. تحتل سلسلة HC-SF نطاق القصور الذاتي المتوسط والسعة المتوسطة إلى الكبيرة — المحركات المصممة لمحاور أدوات الآلات الحقيقية بدلاً من التجميع الخفيف أو التعبئة. بينما تعطي سلاسل HC-MF و HC-UF الأولوية لقصور ذاتي دوار منخفض للغاية للحركة السريعة من نقطة إلى نقطة، فإن HC-SF تقبل دوارًا أثقل إلى حد ما مقابل استقرار حراري أفضل تحت الحمل المستمر، وتسليم عزم دوران أكثر سلاسة عند السرعة المنخفضة، واستجابة أكثر تساهلاً لمتغيرات الحمل الواقعية النموذجية لأعمال التشغيل والتشكيل.

عند 5 كيلو واط، يعتبر HC-SF502B العضو الأعلى قوة في عائلة HC-SF القياسية بسرعة 2000 دورة في الدقيقة. يعتبر مدخل فئة 200 فولت ثلاثي الطور قياسيًا لهذه الفئة من السعة — لا يتم تحديد أو عمل إمداد أحادي الطور عند هذا المستوى من الطاقة. يحمي مانع تسرب الزيت المدمج في جسم المحرك محمل العمود من سائل القطع، وضباب التشحيم، ومياه الغسيل، مما يحافظ على امتثال المحرك لمعيار IP65 عبر طول العمود بالكامل بما في ذلك واجهة الختم.

الفرامل الكهرومغناطيسية — ما تفعله ولماذا هي مهمة

الفرامل المطبقة بالزنبرك في HC-SF502B هي جهاز تثبيت، وليست فرامل تباطؤ. هذا التمييز مهم لكل من المواصفات والصيانة.

في التشغيل العادي، يحافظ تيار 24 فولت تيار مستمر على فتح الفرامل ضد حمل الزنبرك — يدور العمود بحرية ويتحكم المضخم في جميع عمليات التباطؤ. عند إزالة جهد 24 فولت تيار مستمر (إيقاف الطوارئ، إيقاف تشغيل السيرفو، فقدان الطاقة)، تقوم الفرامل بتفعيل الفرامل وتثبيت العمود. تم تصميم الفرامل لتثبيت الموضع، وليس لإيقاف حمل متحرك. تشغيل محور يعمل بالكهرباء في الفرامل سيؤدي إلى تآكل أسطح الاحتكاك بشكل مبكر؛ يجب على السيرفو إبطاء الحمل حتى يتوقف قبل أن يكون تفعيل الفرامل ممارسة صحيحة.

بالنسبة للمحاور الرأسية مثل أعمدة Z ورؤوس المغزل في مراكز التشغيل، فإن الفرامل إلزامية. عندما يتم فصل مضخم السيرفو عن الطاقة — سواء عن طريق تسلسل نهاية البرنامج العادي، أو إنذار، أو فشل الطاقة — ينخفض عزم دوران المحرك إلى الصفر في أجزاء من الثانية. على محور رأسي مع أي حمل غير متوازن كبير، يعني ذلك حدث سقوط حر. تمنع فرامل HC-SF502B ذلك عن طريق قفل العمود فعليًا كلما غاب جهد التثبيت.

يجب توصيل مصدر طاقة 24 فولت تيار مستمر لملف الفرامل من خلال ممتص صدمات مخصص عند أطراف الملف. ملفات الفرامل هي أحمال حثية؛ يمكن أن يتلف ارتفاع الجهد عند تحرير الفرامل أو تفعيلها نقاط تلامس المرحل ودوائر الإدخال/الإخراج للمضخم إذا لم يتم قمعه. هذه ممارسة قياسية في إرشادات الأسلاك الخاصة بميتسوبيشي للمحركات المزودة بفرامل ويجب عدم تخطيها في التركيبات الميدانية.

ملاحظة دائرة الفرامل للصيانة

مصدر طاقة الفرامل والمحرك مستقلان. في دوائر إيقاف الطوارئ، يجب أن تظل الفرامل مزودة بالطاقة (أي مفتوحة) حتى يتباطأ المحور ويتوقف. يؤدي تطبيق الفرامل أثناء دفع المحرك إليها إلى حدوث حمل صدمة ميكانيكي على قرص الفرامل وعمود المحرك — الأحداث المتكررة مثل هذه ستقصر عمر خدمة الفرامل بشكل كبير وقد تؤدي في النهاية إلى تلف العمود أو الوصلة. يوفر خرج تداخل الفرامل لسلسلة MELSERVO J2 (إشارة MBR) التوقيت الصحيح لتطبيق الفرامل؛ استخدم دائمًا هذه الإشارة للتحكم في مرحل الفرامل بدلاً من التوصيل مباشرة من دائرة إيقاف الطوارئ الرئيسية.

المضخمات المتوافقة وسياق النظام

HC-SF502B هو محرك من الجيل MELSERVO-J2 ويقترن بـ سلسلة MR-J2 مضخمات السيرفو في فئة سعة 500 أمبير. مضخمات سلسلة MR-J2S (J2-Super) متوافقة أيضًا مع محركات HC-SF، حيث احتفظت J2S بالتوافق مع الإصدارات السابقة لبروتوكول المشفر الخاص بعصر J2 ومخطط الاتصال. هذا يعني أنه يمكن ترقية آلة تم بناؤها في الأصل بمضخمات MR-J2 إلى محركات MR-J2S مع الاحتفاظ بمحركات HC-SF502B الحالية — مسار هجرة عملي كان شائعًا عند تقديم جيل J2S.

يعتبر المشفر المطلق ذو الـ 14 بت (16,384 نبضة/دورة) في سلسلة HC-SF جهاز تغذية راجعة من الجيل الأقدم مقارنة بالمشفر ذي الـ 17 بت (131,072 نبضة/دورة) الموجود في محركات HC-SFS الأحدث. بالنسبة للتطبيقات التي تخدمها هذه المحركات — التحكم في محور أداة الآلة بسرعة تصل إلى 2000 دورة في الدقيقة — يوفر المشفر ذو الـ 14 بت دقة كافية للموضع الدقيق. تعني الميزة المطلقة أن الآلة لا تتطلب دورة تحديد موضع مرجعي بعد استعادة الطاقة إذا حافظت بطارية المضخم على بيانات الموضع المطلق.

التطبيقات النموذجية في أدوات الآلات والمعدات الصناعية

محور Z لمركز التشغيل الرأسي. عمود المغزل أو شريحة Z في VMC هو التطبيق النموذجي لمحرك سيرفو مزود بفرامل. عند الراحة بين القطع، يحمل محور Z وزن رأس المغزل وأي أدوات مرفقة. يثبت HC-SF502B هذا الحمل من خلال الفرامل الكهرومغناطيسية كلما كان السيرفو غير نشط، مما يحمي كل من الآلة وقطعة العمل من الحركة غير المقصودة.

منصة مركز التشغيل الأفقي ومحور W. تستخدم محركات المنصات HMC ومحاور مواجهة الرأس منطقًا مشابهًا: سعة عالية لتحريك المنصات الكبيرة بسرعة، وفرامل لتثبيت الموضع أثناء إشراك المغزل، وعزم دوران مستدام كافٍ للحفاظ على معدل التغذية خلال دورة القطع.

المخارط CNC الكبيرة — محاور الذيل والبرج. تستفيد آليات فهرسة البرج في مراكز الخراطة الكبيرة من خرج 5 كيلو واط للفهرسة السريعة والحاسمة. حيث تخلق هندسة تثبيت البرج حملًا غير متوازن في مواضع فهرسة معينة، توفر الفرامل تأكيدًا للتثبيت أثناء إشراك مشبك البرج.

طاولات تحديد المواقع وخطوط النقل. غالبًا ما تستخدم أنظمة نقل المنصات الثقيلة وآلات النقل الدوارة وخطوط النقل متعددة المحطات تحديد المواقع التي تعمل بالسيرفو مع متطلبات تثبيت عند إيقاف التشغيل بين المحطات — بالضبط دورة العمل التي تم قياس HC-SF502B لها.

محاور الضبط الخلفي لآلات الضغط والانحناء. تتطلب الضبطات الخلفية في مكابس الضغط وآلات الطي أن يظل التوقف Z في موضعه بالضبط أثناء حدوث دورة الضغط. يوفر قفل السيرفو التثبيت بينما تكون الفرامل موجودة كنسخة احتياطية آمنة.

مخزون جديد في الصندوق: ماذا يعني "مختوم من المصنع"

تحتفظ محركات سيرفو ميتسوبيشي الجديدة في الصندوق بالتعبئة الأصلية الكاملة من ميتسوبيشي — دعم داخلي من الفوم، وعلبة خارجية، وغطاء واقٍ لطرف العمود، وأغطية الموصلات. لم يتم تشغيل المحرك، أو تخزينه على رف في وضع التشغيل، أو تعرضه لأي عزم تثبيت على العمود أو أطراف الفرامل. بالنسبة لباني الآلات الذي يبني معدات جديدة أو فريق مرافق يحتفظ بمخزون احتياطي استراتيجي، فهذه هي حالة البداية الصحيحة.

لا تتدهور شحوم المحامل في المحركات المخزنة بشكل كبير على مدى عدة سنوات عندما تكون ظروف التخزين معقولة (باردة، جافة، خالية من الاهتزازات). للتخزين الممتد لأكثر من خمس سنوات، تقترح إرشادات ميتسوبيشي نفسها تدوير العمود يدويًا بشكل دوري لإعادة توزيع زيت المحامل والفحص قبل التشغيل الأول. بالنسبة للمحركات التي سيتم تركيبها مباشرة في بناء آلة أو مخزون احتياطي قصير الأجل، فإن المخزون الجديد المختوم من المصنع جاهز للتركيب دون أي خدمة ما قبل التركيب.

نظرة عامة على عائلة HC-SF — نطاق 2000 دورة في الدقيقة

تشترك جميع الموديلات في هذا الجدول في مدخل فئة 200 فولت تيار متردد، وسرعة مقدرة 2000 دورة في الدقيقة، ومشفر مطلق 14 بت، وتصنيف IP65، وعمود مختوم بالزيت. يتناسب حجم الشفة مع السعات الأعلى — تستخدم موديلات 352 و 502 شفة أكبر بحجم 176 × 176 مم مشتركة مع محركات سلسلة HC-SFS ذات السعة المكافئة.

أسئلة متكررة

س1: ما هي مضخمات السيرفو المتوافقة مع HC-SF502B؟

HC-SF502B متوافق مع مضخمات سلسلة Mitsubishi MR-J2 و MR-J2S في فئة سعة 500 أمبير (5 كيلو واط). تحتفظ مضخمات J2S بالتوافق مع الإصدارات السابقة لواجهة المشفر لمحرك HC-SF ذي الـ 14 بت، لذا يمكن لكلا الجيلين تشغيل هذا المحرك. إنه غير متوافق مع مضخمات سلسلة MR-J3 أو MR-J4، والتي تستخدم بروتوكول اتصال وواجهة مشفر مختلفة.

س2: كيف يجب توصيل الفرامل الكهرومغناطيسية والتحكم فيها؟

تتطلب الفرامل مصدر طاقة 24 فولت تيار مستمر نشطًا أثناء تشغيل السيرفو العادي (الفرامل مفتوحة). يؤدي إزالة الـ 24 فولت إلى تفعيل الزنبرك وتثبيت العمود. يجب توصيل ملف الفرامل من خلال ممتص صدمات لحماية الدوائر المجاورة. للتوقيت الصحيح، استخدم خرج تداخل الفرامل (MBR) للمضخم للتحكم في مرحل الفرامل — هذا يضمن عدم تفعيل الفرامل حتى يتباطأ المحرك ويتوقف، مما يمنع التآكل غير الضروري لأسطح احتكاك الفرامل.

س3: ما هو الفرق بين HC-SF502 و HC-SF502B؟

كهربائيًا وميكانيكيًا هما متطابقان باستثناء أن HC-SF502B يشتمل على فرامل تثبيت كهرومغناطيسية مطبقة بالزنبرك وآمنة. تضيف الفرامل طولًا إلى جسم المحرك وتتطلب مصدر طاقة منفصل بجهد 24 فولت تيار مستمر. استخدم إصدار الفرامل على جميع المحاور الرأسية وأي محور أفقي حيث يلزم قوة تثبيت خارجية عند إيقاف تشغيل السيرفو أو انقطاع التيار الكهربائي.

س4: هل HC-SF502B قابل للتبديل مع HC-SFS502 أو محركات ميتسوبيشي الأحدث؟

يتشارك HC-SF502B و HC-SFS502 في نفس حجم الشفة وأبعاد العمود، لذا فإن التركيب الميكانيكي متوافق. ومع ذلك، تختلف واجهات المشفر — يستخدم HC-SF بروتوكول مشفر 14 بت، بينما يستخدم HC-SFS مشفرًا تسلسليًا 17 بت. يتطلب التبديل بينهما جيل مضخم مطابق. HC-SF502B ليس بديلاً مباشرًا لمحركات سلسلة HC-SFS أو HF-SP أو HG-SR، والتي تستخدم عائلات مضخمات مختلفة تمامًا.

س5: هل يتطلب المشفر المطلق بطارية، وكيف يتم الحفاظ على الموضع المطلق؟

نعم. يتطلب المشفر المطلق ذو الـ 14 بت في HC-SF502B نسخة احتياطية من البطارية — عادةً خلية A6BAT مثبتة في مضخم السيرفو المقترن — للاحتفاظ ببيانات الموضع المطلق أثناء فترات انقطاع التيار الكهربائي. إذا نفدت البطارية أو كان المضخم بدون طاقة لفترة طويلة، فقد يتم فقدان بيانات الموضع المطلق، مما يتطلب من الآلة إجراء دورة إعادة تحديد موضع مرجعي (عودة إلى المرجع) قبل استئناف التشغيل العادي. تحقق من حالة البطارية كجزء من أي فترة صيانة مجدولة.
