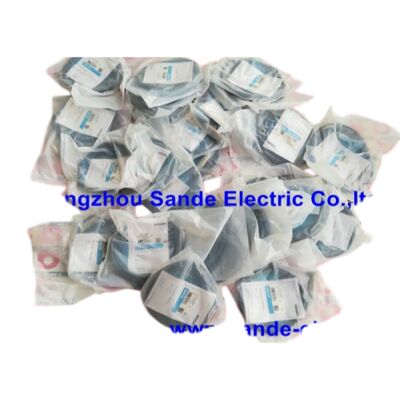

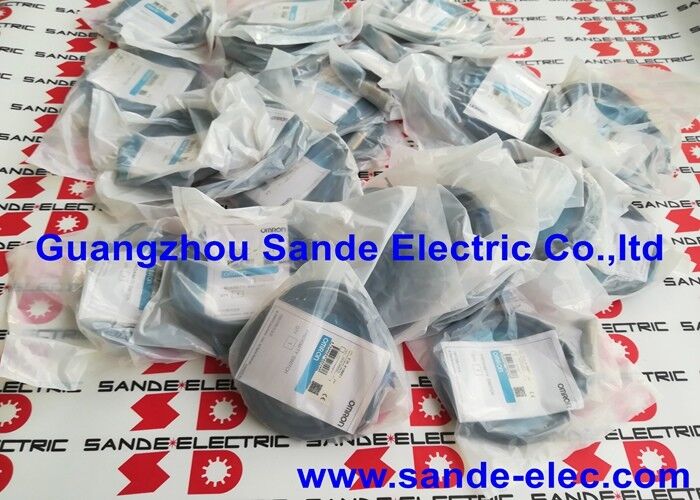

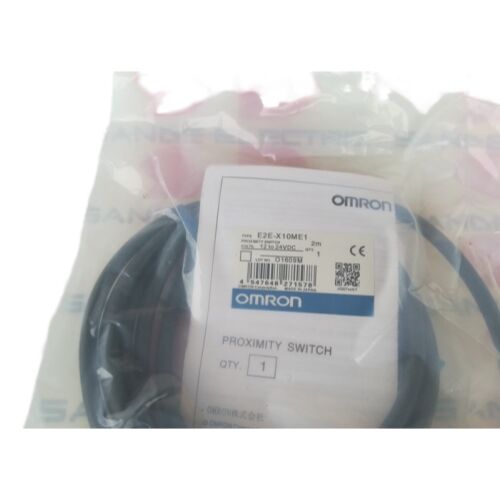

E2E-X10ME1 محول OMRON القريبة الجديد E2EX10ME1 E2E-X10ME1 E2E-X10ME1

أومرون E2E-X10ME1 ∙ جهاز استشعار المقربة الحثي ∙ M18 غير محمي، 10 ملم NPN NO، 12 ∙ 24VDC، 200mA، 200Hz، IP67، -40 درجة مئوية إلى +85 درجة مئوية، كابل مقاوم للزيت 2m

نظرة عامة

الـأومرون E2E-X10ME1هو مستشعر مقربة استحداثي غير محمي من طراز M18 مع مسافة استشعار 10mm، NPN ثلاثي الأسلاك عادة ما تكون مفتوحة الخروج،و 200mA القدرة التبديلية أعلى تيار الخروج في مجموعة E2E القياسية 3 أسلاك.

يحدد ملحق ME المتغير الموسع للقدرة من Omron: حيث يتم تصنيف النموذج القياسي E2E M18 غير المحمي (E2E-X14MD1) بقدرة التبديل 100mA ، يتم مضاعفة هذا إلى 200mA في المتغير ME1 ،تمديد قدرة القيادة المباشرة للحمولة إلى أجهزة التيار الأعلى.

نطاق درجة الحرارة التشغيلية من -40 ° C إلى + 85 ° C هو المواصفات التي تميز E2E-X10ME1 من المتغيرات E2E القياسية.

حيث أن معظم أجهزة استشعار القرب E2E مدرجة من -25 °C إلى +70 °C ، فإن سطح درجة الحرارة الممتدة لنموذج ME1 مناسبة للتركيبات الخارجية في المناخات الباردة ، ومرافق التخزين غير المدفئة ،بيئات التبريد، والآلات الآلية في خطوط العرض الشمالية حيث انخفضت درجات حرارة بدء التشغيل في الصباح إلى أقل بكثير من -25 درجة مئوية.خطوط المعالجة الحرارية، والآلات التي لا تحتوي على غرفة تبريد حيث تتجاوز درجات الحرارة المحيطة 70 درجة مئوية.

كونها غير محمية، E2E-X10ME1 تمدد مجالها الكهرومغناطيسي في جميع الاتجاهات من وجه الاستشعار،تحقيق مسافة استشعار 10 ملم من جسم M18 التي لا يمكن لجهاز استشعار محمي داخلي بنفس الحجم أن يطابقها.

This comes with the installation requirement to mount the sensor protruding from its bracket rather than flush with surrounding metal — a requirement that is straightforward to meet with standard M18 sensor mounting hardware and is consistently worth the additional mounting complexity in exchange for 10mm sensing range from the compact M18 body.

المواصفات الرئيسية

طاقة التبديل 200mA ️ القيادة المباشرة للمولينويد والإرسال

The 200mA switching capacity of the E2E-X10ME1 is the specification that makes it viable for direct load driving in circuits where a standard 100mA sensor would require an intermediate relay or transistor driver.

تتضمن الأحمال الصناعية المشتركة 24 فولت DC ضمن نطاق 200mA صمامات الكهرباء الكهربائية الصغيرة (عادة 50 ′′ 150mA عند 24 فولت) ، ملفات الإرسال (10 ′′ 80mA) ، أضواء الطيار وأضواء البرج (20 ′′ 50mA) ،وإدخالات العداد / العرض.

مع 200mA المتاحة ، يتم توصيل المستشعر مباشرة بالحمل دون أجهزة إضافية ، مما يبسط الدائرة ويقضي على تكلفة ونقطة الفشل لجهاز التبديل المتوسط.

التصنيف 200mA لا يعني أن جهاز الاستشعار يمكن أن يدفع أحمال المحرك أو الملفات الحثية الثقيلة إلى أجل غير مسمى.بالنسبة للحملات الاستقراضية ‬ السولينويديات ولفائف الوسائط الوسائط الوسائط الوسائط الوسائط الوسائط الوسائط الوسائط الوسائط الوسائط ‬، والركل الحثي عند إيقاف تشغيل يخلق ارتفاع في الجهد.

حماية مكافحة الطفرات من "أومرون" في E2E-X10ME1 تتعامل مع عابرات التبديل الحثي العاديةثنائي الطيران عبر الحمل هو ممارسة جيدة للحد من ذروة التحول.

-40 درجة مئوية إلى +85 درجة مئوية درجة حرارة مطولة لبيئات متطلبة

تقييمات أومرون E2E-X10ME1 على نطاق 125 درجة مئوية من -40 درجة مئوية إلى +85 درجة مئوية، وهو أوسع من نطاق 95 درجة مئوية E2E القياسي. هذه القياسات الموسعة ذات أهمية في اتجاهين.

في الطقس البارد، -40 درجة مئوية هو الحد الأدنى لبدء إلكترونيات موثوق بها في الشتاء الكندي في الهواء الطلق،ومرافق التخزين البارد المتنقلة إذا تم تحديد جهاز استشعار عند -25 درجة مئوية وانخفضت البيئة إلى -35 درجة مئوية في ليلة الشتاء، قد لا يعمل جهاز الاستشعار القياسي عند بدء التشغيل في الصباح.

في النهاية الساخنة ، تغطي + 85 درجة مئوية الظروف المحيطة بالقرب من أفران المعالجة الحرارية ، ومطبخات الصناعة ، وأجهزة الصب ، والأفران الصناعية حيث يلزم استشعار موقع الآلة.

بالنسبة لأداء المسافة الاستشعارية على وجه التحديد ، تحدد Omron أن اختلاف درجة الحرارة يغير نقطة التبديل بنسبة ± 10٪ على نطاق -25 ° C إلى + 70 ° C المرجعي عند 23 ° C.هذا يعني أنه في درجات الحرارة القصوى تعمل E2E-X10ME1 ضمن، يعد اختلاف مسافة الاستشعار عاملاً في تصميم فجوة التثبيت. توفر مسافة ضبط 8 ملم (80٪ من 10 ملم الاسمية) هامشًا كافًا للتغير الحراري.

الأسئلة الشائعة

س1: كيف يتم توصيل سلك E2E-X10ME1 NPN إلى PLC قياسي؟

اتصال NPN ثلاثي الأسلاك: سلك بني إلى +12 ‬24 فولت من التيار المباشر ، سلك أزرق إلى إمدادات شائعة (0 فولت) ، سلك خروج أسود إلى محطة الدخول الرقمية PLC NPN.

عندما يدخل الهدف الحديدي مجال الاستشعار الذي يبلغ 10 ملم، يقوم ترانزستور NPN بإجراءات، السلك الأسود يسحب محطة مدخل PLC نحو 0 فولت،و PLC يسجل مدخل منطق 1 (للبطاقات المدخلة NPN التي تم تكوينها من أجل منطق الغرق)عندما لا يكون الهدف موجوداً، يكون الإخراج مفتوحاً، ويقرأ المدخل المنطق 0.

السؤال 2: ما هو شرط المنطقة الخالية من المعادن لـ E2E-X10ME1 غير المحمي M18؟

Omron specifies the required metal-free zone for unshielded M18 sensors in the E2E installation guide — the sensing face must protrude from the mounting bracket with no metallic material within the sensing face's lateral field projection zone.

يجب أن يتطابق فتحة العامل مع خيط M18 ، ويجب أن يتم إعادة السطح المعدني المحيط خلف رأس جهاز الاستشعار بما لا يقل عن قطر الجسم (18 مم) من كل جانب.الفشل في الحفاظ على هذه المنطقة يقلل من مسافة الاستشعار الفعالة كما يمتص المعدن المحيط بها الحقل الجانبي غير المحمي.

السؤال 3: نطاق الجهد التشغيلي هو 1040 فولت، ولكن جهد إمدادات الطاقة هو 1224 فولت ما هو الفرق؟

فولتاج إمدادات الطاقة (12V24V) هو النطاق التشغيلي الاسمي الموصى به لتحقيق أداء مستقر محدد.

نطاق الجهد التشغيلي (1040 فولت) هو النطاق المطلق الذي يعمل فيه المستشعر دون تلف.تغطي إمدادات السكك الحديدية (أقل من 12 فولت) والرحلات فوق 24 فولت (مثل الإمدادات غير المحمولة أو العابرات).

العمل فوق 24 فولت أو أقل من 12 فولت بشكل مستمر هو خارج مواصفات أداء أومرون لدقة التبديل ولكن ضمن حد البقاء على قيد الحياة. دائما تصميم إلى 12 ٪ 24 فولت النطاق الاسمي لموثوقية,أداء مميز

السؤال 4: هل يمكن لجهاز E2E-X10ME1 اكتشاف أهداف الألومنيوم في نطاق 10 ملم كامل؟

الألومنيوم له عامل تصحيح يبلغ حوالي 0.3×0.4 × للمستشعرات M18 غير المحمية.يُنتج مسافة استشعار فعّالة تبلغ حوالي 3×4 ملم لأهداف ذات أبعاد صفيحة قياسية (30 × 30 ملم).

بالنسبة لـ E2E-X10ME1 في أهداف الألومنيوم ، يجب أن تكون فجوة التثبيت داخل 3mm ‬ داخل مسافة ضبط 8mm ‬ لضمان الكشف الموثوق به.تأكد دائمًا من مسافة التبديل الفعلية مع السبائك المحددة والهندسة في ظروف التثبيت قبل تثبيت موقع جهاز الاستشعار.

السؤال 5: الاستهلاك الحالي هو 13mA وقدرة التبديل هي 200mA هل يمكن أن تغطي قدرة التيار الإمدادي كليهما؟

نعم، هذه قيم التيار المنفصلة. 13mA هو الاستفادة الحالية الداخلية للمستشعر من المصدر (دائما موجودة عند تشغيل).

200mA هو الحد الأقصى للتيار الذي يمكن أن يتدفق من خلال ترانزستور الإخراج عندما يكون الإخراج نشطًا (تم اكتشاف الهدف).

يجب أن يوفر المصدر 13mA للمستشعر بالإضافة إلى ما يصل إلى 200mA لتيار الحمل إلى ما يصل إلى 213mA إجماليًا لكل مستشعر من مصدر 24V DC. في الممارسة العملية ، تستخدم معظم الأحمال أقل من 200mA ،و الطلب الكلي على التيار التغذوي أقرب إلى 50 ٪ 100mA لكل جهاز استشعار اعتمادا على الحمل المتصل.
