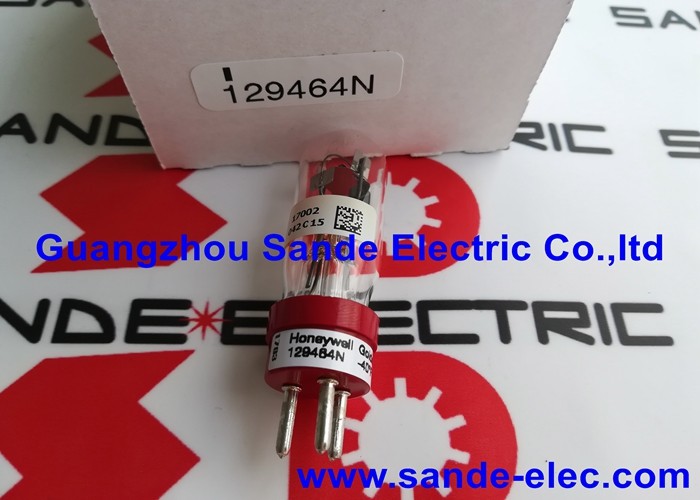

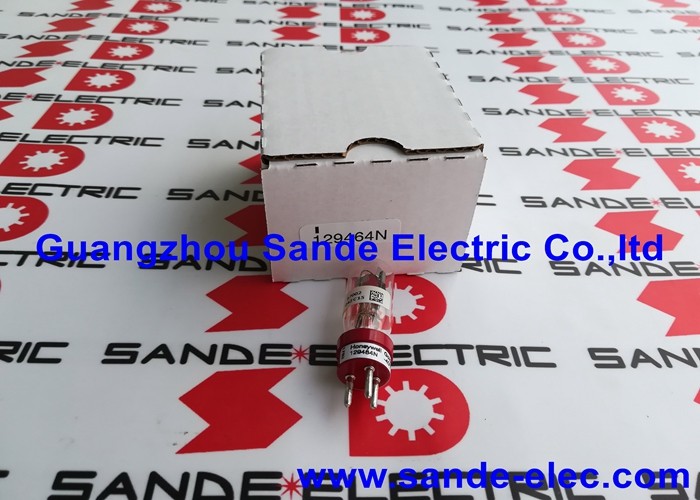

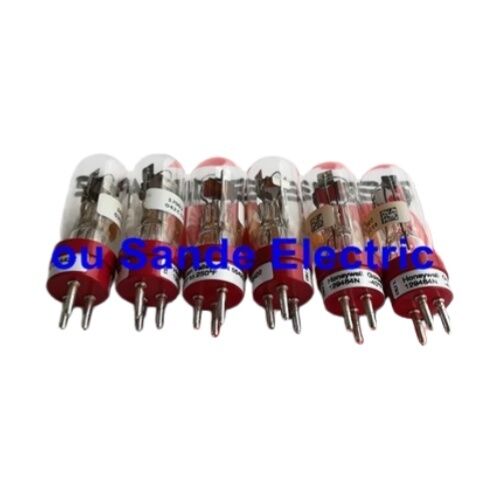

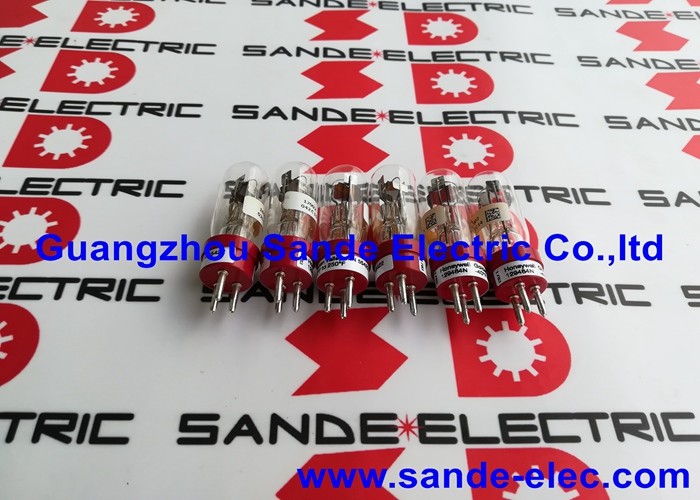

هانيول 129464N جهاز استشعار النار مصباح الأشعة فوق البنفسجية جديد و مجاني الشحن

هانيول 129464N. أنبوب استشعار الأشعة فوق البنفسجية. استبدال أجهزة الكشف عن اللهب C7035 و C7061. -40 درجة فهرنهايت إلى +250 درجة فهرنهايت.

نظرة عامة

الـهانيول 129464Nهو أنبوب استشعار الأشعة فوق البنفسجية المستخدم داخل أجهزة الكشف عن اللهب C7035 MiniPeeper و C7061 UVوأشعة الهيدروكربونات الأخرى ويشير إلى وجود أو غياب اللهب لوحدة تحكم المحرقة المرتبطة.

عندما يصل أنبوب الاستشعار في كاشف اللهب C7035 أو C7061 المثبت إلى نهاية حياته ،129464N هو بديل Honeywell الأصلي الذي يعيد الكاشف إلى حساسيته فوق البنفسجية المحددة دون استبدال مجموعة الكاشف بأكملها.

يتم تمييز 129464N عن 129464M ذات الصلة من خلال تصنيف درجة الحرارة: يتم تصنيف 129464N إلى -40 درجة فهرنهايت ،توسيع الاستخدام إلى المنشآت الخارجية وغرف المعدات غير المدفئة في المناخات الباردة حيث يكون الحد الأدنى من 0 درجة فهرنهايت من 129464M غير كاف.

كل من الأنابيب تخدم نفس كاشف C7035؛ 129464N مؤهلة إضافية لC7061، والتي تغطي التطبيقات الحارقة الصناعية التشغيل المستمر في الأفران، المجففات،ومصانع المعالجة الحرارية.

اكتشاف اللهب فوق البنفسجي هو تكنولوجيا الاستشعار مناسبة لألعاب الغاز والنفط التي تنبعث من إشعاع فوق البنفسجي في نطاق طول الموجة 185 ~ 260nm.

يستجيب أنبوب الاستشعار لفوتونات الأشعة فوق البنفسجية، ويحول تأثيرها إلى إشارة كهربائية تفسرها أجهزة الكشف الإلكترونية على أنها وجود اللهب.

ضوء الشمس، المصابيح الساطعة، ومعظم مصادر الضوء الاصطناعية التي قد تسبب إشارات كاذبة على الخلايا الضوئية في الطيف المرئي لا تنبعث في أطوال موجات الأشعة فوق البنفسجية في النطاق الحرج،جعل استشعار الأشعة فوق البنفسجية انتقائيًا بطبيعته لنيران الاحتراق في المنشآت المصممة بشكل جيد.

المواصفات الرئيسية

منصة C7035 و C7061 ️ حيث يتم استخدام 129464N

C7035 ميني بيبر:C7035 هو أجهزة استشعار الشعلة UV التناظرية المدمجة من شركة Honeywell لتطبيقات المحرقات المتقطعةأنظمة الاحتراق الصناعية الخفيفة والتي تتحرك وتغلق أثناء التشغيل العادي.

يجب أن يرى الكاشف أن المحرق يشتعل بشكل موثوق في كل بدء في الدورة.

يتم استخدام C7035 مع وحدات التحكم في المحرقة Honeywell 7800-series ومتكافئها ، حيث يوفر عنصر الاستشعار فوق البنفسجي الذي يشير إلى وحدة التحكم ما إذا كان قد تم تأسيس الاحتراق.

C7061 كاشف اللهب الأشعة فوق البنفسجيةويمتد C7061 مراقبة اللهب فوق البنفسجية إلى المحارق الصناعية التي تعمل بشكل مستمرومصنع المعالجة الحرارية حيث يعمل المحرق بشكل مستمر بدلاً من الدورة.

C7061 يحتوي على قدرة الديناميكية للتحقق الذاتي، which periodically verifies the UV sensing tube is functioning correctly during normal operation — a safety requirement for continuous-operation burner applications where an undetected tube failure could allow unmonitored fuel flow.

كلا نوعي الكشف يستخدمون أنبوب 129464N كعنصر حساس للأشعة فوق البنفسجية.

تم تصميم الأنبوب لإزالة واستبدال دون إزعاج التوجيه البصري للكاشفإزالة الأنبوب القديم من فتحته، وإدخال 129464N في مكانه.

هذا التصميم القابل للاستبدال في المجال يعني أنبوب استشعار الأشعة فوق البنفسجية الذي وصل إلى نهاية حياته أو تعرض للتلف بسبب الحرارة والاهتزازأو الإجهاد الكهربائي لا يتطلب استبدال مجموعة الكاشف بأكملها مع أجهزة تركيبها وأنابيب الرؤية.

عمر الخدمة لأنابيب استشعار الأشعة فوق البنفسجية ومحفزات الاستبدال

أنابيب استشعار الأشعة فوق البنفسجية لديها عمر خدمة محدود تحدده شركة هونيويل في ساعات التشغيللأن المواد الحساسة للأشعة فوق البنفسجية داخل الأنبوب (عادة ما يكون تصنيع تفريغ الغاز أو الخلية الضوئية) تخضع للتدهور التدريجي مع التعرض التراكمي للأشعة فوق البنفسجية والدورة الكهربائية.

يمكن أن يظهر أنبوب وصل إلى نهاية حياته حساسية منخفضة يتطلب لهباء أكثر إشراقاً لتشغيل الكاشف قبل أن يفشل بالكامل ويسبب إيقافات مزعجة أو ، أكثر أهمية ،يسمح بخسارة لامعة غير معروفة.

المؤشرات العملية التي تدل على أن استبدال 129464N مستحق: سجلات تحكم الموقد زيادة فشل الإشعال أو قفل "لا لهب" على الموقد الذي يشتعل بشكل موثوق عند الاختبار بشكل مستقل.يظهر مقياس إشارة الأشعة فوق البنفسجية على الكاشف اتجاهًا متدنيًا خلال عمليات التدقيق المتتاليةأو أن جهاز الكشف قد جمع ساعات الخدمة المحددة في وثائق الصيانة C7035 أو C7061.

في تطبيقات التشغيل المستمر مع تشغيل التحقق الذاتي الديناميكي من C7061سيتم الكشف عن أنبوب فاشل بواسطة آلية التحقق الذاتي وتوليد إنذار الخدمة قبل أن يتم تعريض وظيفة مراقبة اللهب للخطر.

التوافق مع وقود الوقود

الكشف عن اللهب فوق البنفسجية متوافق مع معظم ألسنة الاحتراق الغاز الطبيعي والغاز المسال والنفط والهيدروجين وغيرها من الوقود الذي يحتوي على الكربون أو الهيدروجين جميعها تصدر إشعاع فوق البنفسجي في نطاق الكشف.

لا يميز 129464N بين أنواع الوقود على مستوى الكشف عن الفوتون.يتم تحديد توافق نظام إدارة المحرق العام للوقود المحدد من خلال وحدة تحكم المحرق وتصميم المحرق.، وليس من قبل أنبوب الاستشعار فوق البنفسجية نفسها.

الأسئلة الشائعة

س1: كيف أعرف متى يحتاج أنبوب الأشعة فوق البنفسجية 129464N إلى استبدال؟

المؤشرات الأساسية هي: انخفاض قوة إشارة الأشعة فوق البنفسجية في عمليات الصيانة المتتالية (باستخدام إشارة مستوى الإشارة في الكاشف أو عداد الأشعة فوق البنفسجية) ،زيادة معدلات فشل الإشعال أو إغلاقات على محرقة كانت موثوقة سابقاً، وساعات التشغيل المتراكمة التي تصل إلى فترة استبدال محددة في دليل الصيانة C7035 أو C7061.

بعض برامج الصيانة الصناعية تستبدل أنبوب الأشعة فوق البنفسجية على فترة زمنية محددة عادة سنوياً للكهرباء المتواصلةلمنع الإغلاق غير المخطط له.

س2: ما هو الفرق بين 129464N و 129464M؟

كلاهما أنابيب استشعار الأشعة فوق البنفسجية لمستشعر C7035. يتم تصنيف 129464M من 0 ° F إلى + 250 ° F ويتم تطبيقها فقط في تطبيقات C7035.129464N يمتد الحد الأدنى لدرجة الحرارة إلى -40 درجة فهرنهايت وهو مؤهل إضافيا لمستشعر اللهب C7061.

اختر 129464N للتركيبات الخارجية، وغرف المعدات ذات المناخ البارد، وجميع تطبيقات C7061.

السؤال 3: هل يمكن استخدام 129464N في كاشف غير C7035 و C7061؟

يتم تحديد 129464N لمستشعري C7035 و C7061. تتضمن مجموعة كاشفات اللهب من Honeywell نماذج كاشفات الأشعة فوق البنفسجية الأخرى (C7012 ، C7024 ، C7027 ، C7076) التي تستخدم أنابيب أشعة فوق البنفسجية مختلفة 191053 ، 129464M ،أو أنابيب محددة للنموذج.

قد يؤدي استخدام 129464N في كاشف لم يكن مصمماً له إلى تركيب غير صحيح للمقبس ، وخصائص حساسية مختلفة للأشعة فوق البنفسجية ، أو عدم التطابق مع الإلكترونيات في الكاشف.تأكد دائما من نموذج الكاشف الدقيق قبل طلب أنبوب استبدال.

السؤال 4: كيف يتم تثبيت 129464N في C7035 أو C7061؟

مع إغلاق نظام المحرّق بأمان، معزول عن الوقود والكهرباء، والكاشف تبرد إلى درجة حرارة آمنة،يتم فتح غطاء الكاشف وفقًا لتعليمات الخدمة C7035/C7061.

يتم إزالة الأنبوب القديم من فتحته وإدخال 129464N في مكانه مع التوجه الصحيح كما هو محدد في دليل الخدمة.

السكن مغلقويتم اختبار الكاشف وظيفياً ‬ للتحقق من أن مستوى إشارة الأشعة فوق البنفسجية ووقت الاستجابة يلبيان المعايير المحددة للكاشف ‬ قبل إعادة نظام المحرق إلى الخدمة.

السؤال 5: هل يعمل جهاز 129464N مع أنظمة التحكم في المحرقة من سلسلة Honeywell 7800؟

129464N هو عنصر الاستشعار داخل أجهزة الكشف عن اللهب C7035 و C7061 ، والتي مؤهلة للاستخدام مع أجهزة التحكم في المحرقة من سلسلة Honeywell 7800.أنبوب الاستشعار نفسه لا يربط إلى التحكم في المحرق مباشرة، فإنه يربط إلى الكهرباء الكاشف، والتي بعد ذلك واجهة مع التحكم في المحرقة.

تعتمد التوافق على سلسلة 7800 على نموذج كاشف C7035 أو C7061 ووحدة تحكم المحرقة المحددة.التحقق من التوافق بين جهاز الكشف والجهاز التحكم من وثائق اختيار نظام Honeywell للتطبيق المحدد.
