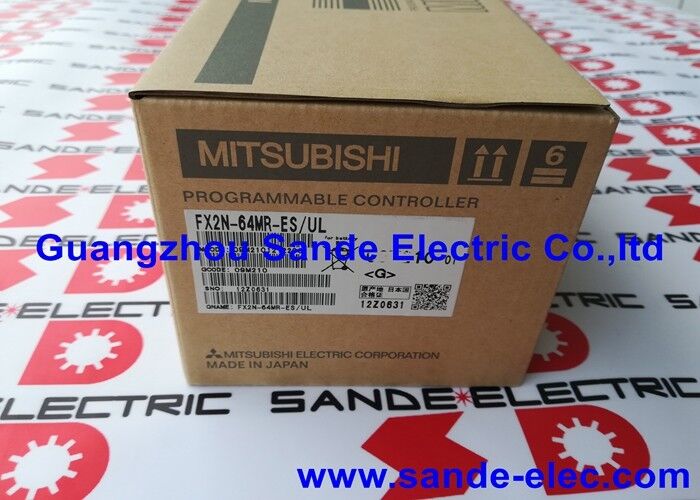

جهاز تحكم منطقي مخصص من شركة Mitsubishi PLC FX2N-64MR-ES UL

ميتسوبيشي FX2N-64MR-ES/UL. MELSEC FX2N PLC الوحدة الأساسية 32 DI (24VDC) + 32 رلاي لا مخرجات، 100240VAC، 8K خطوات رام، 0.08μs/خطوة، UL المدرجة، 220 × 90 × 87mm.

نظرة عامة

الـميتسوبيشي FX2N-64MR-ES/ULis the 64-point relay output base unit of the MELSEC FX2N series — Mitsubishi Electric's second-generation compact PLC platform that defined what a capable yet affordable machine controller should be when it was introduced in the early 2000s.

في غلاف واحد 220×90×87mm، فإنه يدمج 32 مدخل، 32 نظام إدخال/خروج رلاي، وحدة المعالجة المركزية PLC كاملة،ومصدر كهرباء متردد جاهز للتوصيل مباشرة إلى أجهزة الاستشعار والمحركات دون أي أجهزة إضافية لمجموعة كبيرة من تطبيقات تحكم الآلة.

تمثل FX2N خطوة كبيرة إلى الأمام عن أسلافها (FX0N ، FX2) في سرعة المعالجة وسرعة الذاكرة ،ولا يزال واحدا من منصات PLC الأكثر انتشارًا في العالم مقاسًا بالقاعدة المثبتة.

المصانع في جميع أنحاء آسيا وأوروبا وأمريكا الشمالية لا تزال تشغل الآلاف من الآلات مجهزة FX2N،والحفاظ على هذه الآلات يبقي FX2N-64MR-ES/UL في الطلب المستمر على سوق قطع الغيار على الرغم من توقفها.

"MR" في تسمية الجزء يحدد هذا باعتباره متغير مخرج رله نوع المخرج الأكثر تنوعًا في عائلة FX2N.اتصالات الإرسال تتحول كل من الأحمال المتغيرة والمتغيرة عند الجهد حتى 250VAC أو 30VDC، دون قيود إنتاج الترانزستور في التعامل فقط مع التيار المتردد أو تتطلب اعتبارات منفصلة لمصدر الطاقة للحملات المختلطة AC / DC.

لوحة تحكم للجهاز مع صمام الكهربائي (24VDC) ، ومواصلات المحرك (230VAC) ،ومصابيح المؤشر (24VDC أو 230VAC) يمكن أن تسلك جميع المخرجات مباشرة إلى جهات الاتصال بالمرورية في FX2N-64MR دون مرورات وسيطة أو تحويل الجهد.

المواصفات الرئيسية

32 مخرجات الإرسال ‬ التنوع والتوافق مع الحمولة

مخرجات الإرسال على FX2N-64MR-ES/UL هي جهات اتصال ميكانيكية ‬ موصلات منفصلة جسديًا تغلق عند تشغيل لفائف إخراج PLC.

هذا يختلف بشكل أساسي عن مخرجات الترانزستور، والتي هي مفاتيح الحالة الصلبة المقتصرة على أحمال التيار المستمر ضمن نطاقات محددة من الجهد والتيار.

يتم تصنيف كل اتصال رله في FX2N-64MR لـ 2A عند 250VAC (مقاومة). في التحكم العملي للجهاز ، يغطي ذلك:

أجهزة الصمام الكهربائي (24VDC ، 100 ∼ 300mA):يتم توصيل مشغلات الصمامات الهيدروليكية والهوائية في هذا النطاق من التيار مباشرة إلى مخرجات الإرسال. لا حاجة إلى إرسال إرسال.

ملفات بدء المحرك وملفات الاتصال (230VAC، 50~200mA):ملفات بدء المحرك للمحركات أحادية المرحلة أو ثلاثية المرحلة تصل إلى الحجم المتوسط تتصل مباشرة من خلال المرور ، شريطة أن يكون تيار الملفات ضمن مستوى الاتصال 2A.

مصابيح مؤشرات (24VDC أو 230VAC ، 10 ′′ 100mA LED أو لامعة):كل من مستويات الجهد وكذلك الحملات المتوهجة (المقاومة) و LED (المكثفة قليلاً) الأسلاك مباشرة إلى مخرجات المرور.

ملفات رله لتبديل التيار الأعلى:عندما يتجاوز الحمل 2A ‬مصلح كبير، وسخّان مقاوم كبير ‬مخرج رله FX2N يدفع لفائف رله متدخل (عادة 0.1 ‬0.2A عند 24VDC) ،والاتصالات المسموح بها أعلى من رلاي التدخل تتصل بالحمل الثقيل.

يتم تجميع جهات الاتصال بالمركبات الإصدارية في المشتركة: مجموعات من المخرجات التي تتشارك محطة عودة مشتركة.

تسمح هذه المجموعة بمستويات مختلفة من الجهد على مجموعات مختلفة من الإخراجات بعض الإخراجات تعمل بحملات 230VAC بينما تعمل أخرى بحملات 24VDC ، باستخدام مشتركات منفصلة.

8000 خطوة من ذاكرة الوصول العشوائي ‬ سعة البرنامج وتوسيع الذاكرة

ذاكرة برنامج الـ 8000 خطوة هي السعة القياسية لـ FX2N-64MR-ES/UL.

"خطوة" في برمجة MELSEC FX2N تتوافق تقريبًا مع تعليمات سلم واحدة (اتصال أو لفائف أو تعليمات تطبيقية).برنامج تحكم عادي للجهاز لنظام ناقل مع 20 تسلسل، 15 عدادات، و 10 العدادات تشغل ما يقرب من 500 ̇ 2000 خطوة ̇ جيدا داخل سعة 8000 خطوة.

بالنسبة للبرامج التي تقترب أو تتجاوز 8000 خطوة برامج تحديد المواقع المتطورة متعددة المحاور وبرامج مع معالجة بيانات واسعة النطاقأو البرامج التي تدمج وظائف آلة متعددة كاسيت الذاكرة الاختياري (FX2N-EEPROM-8L أو FX2N-ROM-E1) يمتد تخزين البرنامج إلى 16،000 خطوة وتوفر تخزين غير متقلب (تحتفظ ذاكرة الذاكرة العشوائية بالبرنامج عند تشغيل الطاقة ، مدعومة ببطارية ؛ تحتفظ كاسيت EEPROM دون احتياطي البطارية).

تتيح ذاكرة برنامج الـ RAM تعديل البرنامج في الميدان باستخدام برامج برمجة GX Developer أو GX Works2 من Mitsubishi يتم تحميل البرنامج من PLC ، وتحريره ،وتحميل مرة أخرى.

تتطلب البرامج المدعومة من EEPROM كتابة البرنامج المعدل إلى الكاسيت ، والذي يتم تثبيته في PLC.

العدادات عالية السرعة إدماج الترميز

يحتوي جهاز FX2N-64MR-ES/UL على ستة مدخلات عداد عالية السرعة (HSC) operating at counting rates significantly above the normal PLC scan cycle — enabling encoder-based position feedback and high-speed event counting without the scan cycle limitation that makes standard software counters unsuitable for fast signals.

تستخدم مدخلات العداد عالية السرعة نقاط إدخال محددة (X0 إلى X7 في تكوينات HSC المختلفة) وتدعم العد الواحد للمرحلة ، والعد المربع لثنائي المراحل (مترجم A / B) ،والحساب التفاضلي للمرحلة.

يقدم احتساب التربيع مع إشارات المرحلة A / B من مكيف إضافي إحصاء الموقف والكشف عن الاتجاه ،جعل FX2N-64MR مناسبة لتطبيقات تحديد المواقع الأساسية ، قياس طول الناقل، ومراقبة موقع جهاز التشغيل دون الحاجة إلى وحدة تحديد المواقع منفصلة للمهام المباشرة.

لتطبيقات تحديد المواقع متعددة المحاور ، تدعم منصة FX2N وحدات تحديد المواقع الإضافية (FX2N-10PG ،FX2N-20GM) متصلة كوحدات وظيفة خاصة إلى محطة التوسع اليمنى للوحدة الأساسية.

الأسئلة الشائعة

س1: هل يمكن استخدام مخرجات المرور لكل من الأحمال المتغيرة والمتغيرة في وقت واحد على الوحدة الأساسية نفسها FX2N-64MR؟

نعم، هذه هي إحدى المزايا الرئيسية لمخرجات المرور على مخرجات الترانزستور كل مجموعة مخرجات على FX2N-64MR لديها محطة مشتركة خاصة بهاعن طريق توصيل مجموعات مختلفة إلى مختلف مصادر الطاقة المشتركة (24VDC لمجموعة واحدة، 230VAC للآخر) ، فإن المخرجات في كل مجموعة تتحول إلى الجهد المقابل.

برنامج PLC لا يرى أي فرق ‬ إنه ينشط لفائف الإخراج عن طريق العنوان (Y0 ، Y1 ، إلخ) بغض النظر عن الجهد الذي يتحول في الاتصال.

إن العزل المادي لمستوى الاتصال بالمرور من المنطق الداخلي لجهاز التحكم الآلي يسمح لهذه الهندسة المعمارية للجهد المختلط بأمان.

س2: ما هي الحياة الكهربائية للاتصال لمخرجات المرور ، وكيف تؤثر على تردد الدورة العالية؟

تحدد Mitsubishi جهات الاتصال في المرور عند 100،000 عملية للحمل المقاوم المسمى (2A / 250VAC). الأحمال الحثية (ملفات صمام السولينويد ،طوافير الاتصال) تقلل من عمر الاتصال بسبب ركلة الحثية عندما تفتح الدائرة.

بالنسبة للتطبيقات التي تدور فيها دورات خروجه FX2N بسرعة ‬ ضبط تشغيل / إيقاف تشغيل جهاز التدفئة في أوقات دورة قصيرة ،على سبيل المثال ، يتم تفضيل مخرجات الترانزستور المزدوجة مع SSR على مخرجات المرور لتمديد عمر الاتصال.

لترتيب الآلة القياسية مع عدد دورات نموذجي من 10 ٪ 100 عملية في الساعة ، توفر مخرجات الإرسال سنوات من الخدمة الموثوقة.

السؤال 3: هل يحتوي FX2N-64MR-ES/UL على اتصال إيثيرنت أو سلسلة متضمنة، أم أنها تتطلب وحدات إضافية؟

تتضمن قاعدة FX2N-64MR منفذًا ريس-422 الطرفي واحدًا (باستخدام موصل mini-DIN) للاتصال بالبرمجة عبر GX Developer أو GX Works2.لا يوجد اتصالات متضمنة إيثيرنت أو مودبوس في الوحدة الأساسية.

يتم تحقيق توسيع الاتصال من خلال وحدات الاتصال مثبتة على حافلة التوسيع اليمنى: FX2N-232-BD (RS-232C) ، FX2N-485-BD (RS-485) ، FX2N-232IF (RS-232C معزولة) ،أو FX2N-CNV-BD مع وحدات الاتصال اللاحقة.

تتطلب اتصالات Ethernet وحدات FX2N-ENET أو FX-Enet-BD. تستوعب كل وحدة أساسية ما يصل إلى لوحة واجهة اتصالات.

س4: تم إيقاف إنتاج FX2N. ما هو الخليفة المباشر لميتسوبيشي لتصاميم الآلات الجديدة؟

نجحت Mitsubishi في FX2N مع سلسلة FX3U (الجيل الثالث) ، وبعد ذلك مع سلسلة FX5U / FX5UC (الجيل الحالي).

FX5U-64MR/ES هو المكافئ الوظيفي للتصاميم الجديدة 32 DI + 32 مخرجات رلاي ، 100 240VAC إمدادات مع تحسين كبير في الأداء (سرعة المعالج ، مجموعة التعليمات) ،الاتصالات المتضمنة لـ Ethernet و RS-485، ودعم مصنع ميتسوبيشي الحالي.

بالنسبة للآلات التي يكون فيها الحفاظ على برنامج FX2N أمرًا ضروريًا لاستمرارية ، فإن FX3U-64MR / ES هو تطابق وظيفي أقرب وغالبًا ما يكون من الأسهل الهجرة من FX2N ،كما أنها تستخدم نفس بيئة البرمجة.

السؤال 5: هل يمكن توصيل وحدات التوسع من سلسلة FX3U/FX3G بوحدة أساسية FX2N-64MR-ES/UL؟

لا. تستخدم سلسلة FX2N و FX3U / FX3G موصلات بروتوكولات حافلة توسيع مختلفة. وحدات توسيع FX2N (FX2N-8EX ، FX2N-8EYR ، FX2N-4AD ، إلخ.) توصيل إلى جهاز التوسع على الجانب الأيمن من وحدة أساس FX2N.

وحدات التوسع FX3U / FX3G غير متوافقة مباشرة مع وحدات FX2N الأساسية.

هذا يعتبر اعتبارًا مهمًا عند الحصول على وحدات توسيع بديلة لأنظمة FX2N القائمة يجب تحديد وحدات توسيع متوافقة مع FX2N فقط (أو متوافقة مع FX).
