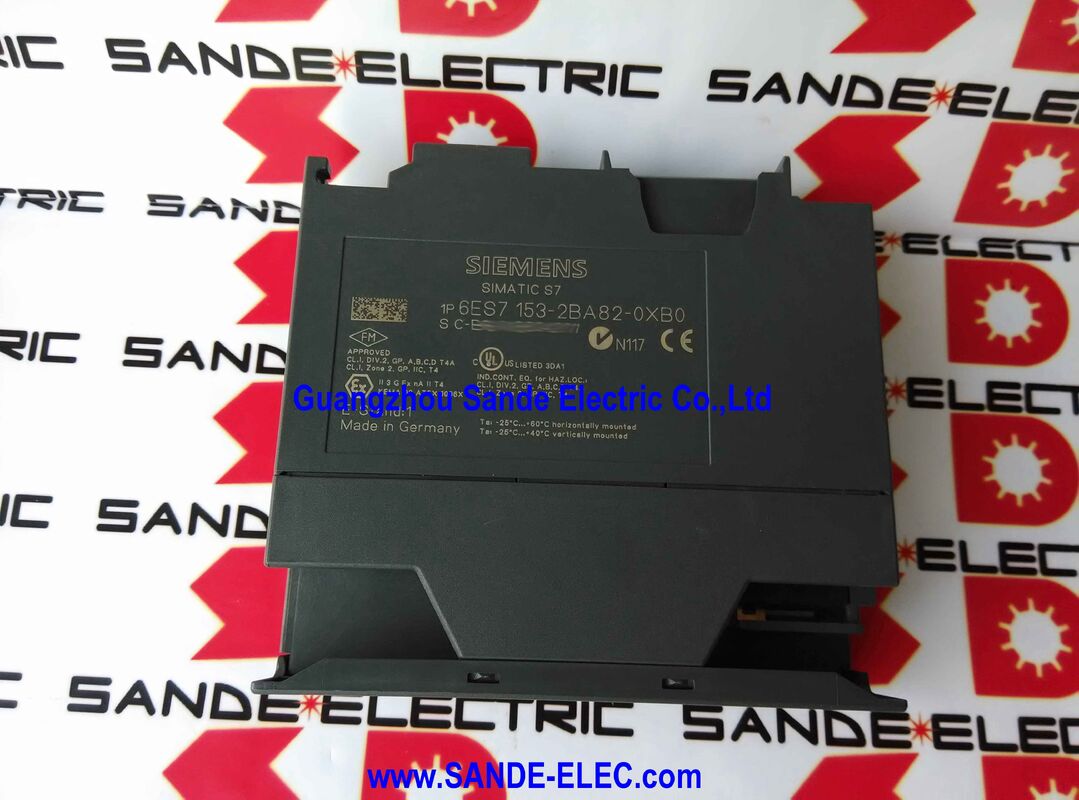

جهاز تحكم منطقية قابل للبرمجة من سيماتيك PLC DP واجهة 6ES7153-2BA82-0XB0

سيمنز 6ES7153-2BA82-0XB0∙ SIMATIC ET 200M IM 153-2 HF وحدة واجهة ∙ PROFIBUS DP / 12 وحدة / إضافية / وقت / 24VDC

وحدة الواجهة تعريف المحطة

داخل محطة إدخال / إخراج منتشرة ET 200M،وحدة الواجهة ليست نقطة اتصال سلبية هي هوية المحطة على شبكة PROFIBUS DP و المدير النشط لكل شيء وراءها6ES7153-2BA82-0XB0 يدير مسح ما يصل إلى 12 S7-300 إشارة، وظيفة، ووحدات الاتصال،يترجم بيانات إدخال / إخراجها إلى مساحات عنوان الدخول و 244 بايت الخروج التي يقرأها و يكتبها بروفيبوس DPويتولى كل التقارير التشخيصية للمحطة

"HF" مهمة للتطبيقات التي تتجاوز أساسي إدخال / إخراج عن بعد. HF يحدد وحدة واجهة عالية الخصائص التي تمتد إلى ما وراء نقل البيانات البسيطة في عملية الازدحام،الطابع الزمني لتسجيل تسلسل الأحداث، والقدرة على استضافة وحدات ذات كثافة أعلى مع 64 قناة و 32 إشارة لكل فتحة. لا يوفر IM 153-2 القياسي دون مؤهل HF هذه القدرات.

المواصفات الرئيسية

الإفراج عن الوظائف والختم الزمني ليس خصائص اختيارية

الإفراجفي سياق ET 200M تعني أن IM 153-2 HF يمكن أن تعمل في تكوين مزدوج ✓ وحدتين واجهة تخدم نفس رف الوحدة من خلال اثنين من اتصالات PROFIBUS DP المستقلة ،واحد إلى قائد DP النشط وواحد إلى حالة الاستعدادعندما يفشل جهاز التحكم النشط، فإن اتصال DP في حالة الاستعداد إلى محطة ET 200M نشط بالفعل. يستمر إدخال/إخراج المجال دون انقطاع.

طابع الوقتتسجل وقت أحداث تغيير إشارة منفصلة على مستوى محطة ET 200M ، بدقة مناسبة لتسجيل تسلسل أحداث العملية.هذا يستخدم في تحليل ما بعد الحادث لمصانع العملية، حيث يجب إعادة بناء تسلسل الأحداث قبل الرحلة بدقة. لا يمكن لوحدة واجهة قياسية تفتقر إلى قدرة ختم الوقت توفير هذه البيانات ؛ IM 153-2 HF يمكن.

اعتبارات بديلة

عند استبدال وحدة واجهة معطلة في محطة ET 200M الحالية ، فإن الحفاظ على تسمية IM 153-2 HF يحافظ على ملف الاتصال الأصلي للمحطة ، وتعيين فتحة وحدة ،وتكوين الازدحام في تكوين أجهزة DP master. استبدال إم ذات مواصفات أقل - واحد بدون إضافية أو ختم الوقت - يزيل القدرات التي قد يعتمد عليها تكوين الأجهزة STEP 7 وبرنامج PLCالتي قد تتطلب تعديلات البرامج وإعادة التشغيل.

الأسئلة الشائعة

س1: ما الذي يفعله IM 153-2 HF بالضبط في محطة ET 200M؟

يربط محطة ET 200M بشبكة PROFIBUS DP كعبيد DP ، ويدير مسح الخلفية الداخلية لما يصل إلى 12 وحدة S7-300 ، ويحول بيانات إدخال / إخراجها في كلا الاتجاهين.كما أنه يتعامل مع التشخيص على مستوى المحطةبدون وحدة الواجهة ، لا يوجد لدى المحطة وجود شبكة ولا توجد طريقة لنقل بيانات الإدخال / الإخراج إلى رئيس DP.

السؤال 2: لماذا يهم تسمية HF؟

يتضمن IM 153-2 HF قدرة الازدحام ، والختم الزمني للوضع المتزامن ، ودعم وحدات ذات الكثافة العالية. توفر إصدارات IM 153-2 الأساسية وظائف اتصال أبسط.لا يمكن استبدال تسمية HF مع المتغيرات القياسية في المحطات التي تكون فيها الازدحام والختم الزمني جزءًا من تصميم النظام.

السؤال 3: ما هي مساهمة الإفراج عن الوظائف والختم الزمني في الممارسة العملية؟

توفر الازدحام توافر المحطة المستمرة خلال التحول الفاشل للمراقب في S7-400H أو غيرها من تكوينات النظام الازدحامية. يبقى ET 200M I / O على الإنترنت خلال الانتقال.توفر علامة التوقيت علامة الحدث تحت الميللي ثانية على مستوى الإدخال / الخروج، ضرورية لتسجيل تسلسل الأحداث في مصانع العمليات حيث يتطلب تحليل الرحلة ترتيبًا دقيقًا لتغيير الإشارة.

السؤال 4: ما هي ميزات الاتصال التي توفرها الوحدة إلى جانب سلوك DP slave الأساسي؟

تدعم الوحدة ميزات PROFIBUS DP بما في ذلك أوامر SYNC و FREEZE لتحديث الإخراج المزامنة وتجميد المدخلات ،بالإضافة إلى تبادل البيانات المباشر (التواصل المتقاطع) بين عبيد DP دون توجيه من خلال السيديتم تعريف هذه الميزات في مواصفات PROFIBUS DP وتتيح تنسيقًا أكثر صرامة بين المحطات الموزعة في الأنظمة التي تم تكوينها في STEP 7.

س5: ما الذي يجب التحقق منه قبل طلب هذا الجزء كبديل؟

تأكيد: (1) رقم جزء الوحدة المثبتة هو 6ES7153-2BA82-0XB0 أو ما يعادلها IM 153-2 HF ؛ (2) المحطة هي ET 200M ؛(3) يستخدم النظام PROFIBUS DP مع الاكتفاء والختم الزمني نشط في تكوين STEP 7 الأجهزة(4) المحطة تحتوي على ما يصل إلى 12 وحدة S7-300 ؛ (5) التغذية هي 24 فولت DC. هذه النقاط تؤكد أن وحدة الاستبدال مطابقة لتصميم المحطة الأصلي.
