| مكان المنشأ | اليابان |
| اسم العلامة التجارية | KEYENCE |
| إصدار الشهادات | CE ROHS |

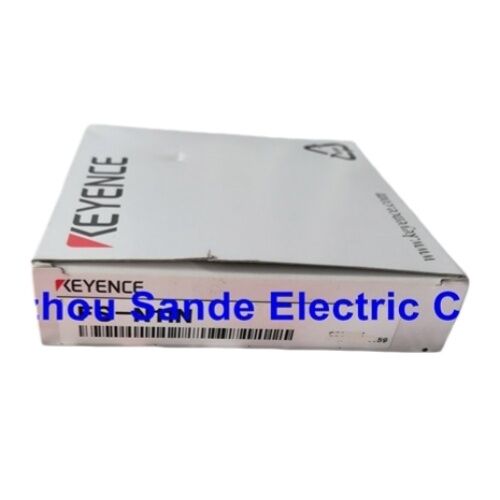

| رقم الموديل | FS-N11N |
الـكينس FS-N11Nهي مخرج NPN ، وحدة رئيسية من نوع الكابل في سلسلة FS-N من مكبرات أجهزة الاستشعار الرقمية للألياف الضوئية من Keyence. إنها تقوم بمعالجة إشارات الضوء المستلمة من خلال رأس مستشعر الألياف الضوئية مثبت بشكل منفصل ،تطبق معالجة الإشارة الرقمية من سلسلة FS-N على شكل الموجة المستقبلة، ويخرج إشارة التبديل NPN منفصلة إلى جهاز تحكم الآلة.
ستة أنماط وقت الاستجابة قابلة للاختيار ٪ من 50μs HIGH SPEED حتى 16ms MEGA ٪ تسمح لنفس الوحدة المادية بتقديم تطبيقات تتراوح من أسرع دورات فرز وعد إلى المستقر ،الكشف عن الأشياء البطيئة الحركة في بيئات مزدحمة كهربائياً.
سلسلة FS-N تفصل رأس الاستشعار عن مكبر معالجة الإشارة بالكامل.
يتم تركيب رأس الألياف الضوئية مباشرة في نقطة الكشف في تجاويف الجهاز الضيقة ، بالقرب من الأسطح الساخنة ، في أماكن ارتعاش عالية ،أو أينما لم يكن جسم جهاز استشعار كهربائي عادي ليبقى أو يناسب.
يتم تركيب مكبر FS-N11N بعيدا عن البيئة العدائية في مكان نظيف ويمكن الوصول إليه في لوحة DIN.
كابل الألياف الضوئية الزجاجي أو البلاستيكي الذي يربط الرأس بالمضخة يحمل الضوء فقط لا توجد إشارات كهربائية تنتقل إلى نقطة الكشف،والذي يلغي التقاط EMI في موقع الاستشعار ويسمح بالاستخدام في البيئات التي ينتج فيها أجهزة الاستشعار الكهربائية مخرجات خاطئة.
المصدر الضوئي الأحمر المكون من 4 عناصر يوفر إضاءة واسعة ومستقرة عبر مخروط قبول كابل الألياف البصريةالمساهمة في عتبة الكشف المتسقة التي يتم تحديد مكبرات الألياف الرقمية لها.
نظام تحكم الطاقة التلقائي (APC) ، يمكن تشغيله أو إيقاف تشغيله من افتراضية إيقاف التشغيل من المصنع، يحافظ على شدة الضوء المنبعث ثابتة بغض النظر عن تغير درجة الحرارة وتقدم السن في LED،استقرار هامش الكشف على مدى عمر جهاز الاستشعار.
| المعلم | القيمة |
|---|---|
| نوع الإخراج | NPN المفتوح |
| فولتاج التغذية | 1224 فولت DC |
| مخرج التحكم | 100mA أقصى (منفردة) / 20mA (متعددة) |
| الجهد المتبقي | 1 فولت أو أقل |
| مصدر الضوء | أحمر، مصباح LED ذو 4 عناصر |
| الـ APC | قابل للتبديل (المصنع: مغلق) |
| خيارات وقت الاستجابة | 50μs / 250μs / 500μs / 1ms / 4ms / 16ms |
| أسماء الوضع | السرعة العالية / الجيد / توربو / سوبر / أولترا / ميغا |
| الوقاية من التداخل | 0 (سرعة عالية) → 8 وحدات (توربو / سوبر / أولترا / ميغا) |
| نوع الوحدة | الوحدة الرئيسية (يمكن توسيعها مع وحدات توسيع FS-N) |
| الاتصال | نوع الكابل |
تغطي إعدادات وقت الاستجابة الستة في FS-N11N نطاقًا يصل إلى 320: 1 من 50μs إلى 16ms ، وهو نطاق أوسع من معظم مكبرات الألياف المنافسة.فهم ما يوفره كل طريقة و ما يكلف هو مفتاح لاستخدام FS-N11N بفعالية.
السرعة العالية في 50μs هو أسرع وضع، مناسب للكشف عن أجزاء صغيرة فردية على ناقلات عالية السرعة، ويعد نبضات من المكيفات عن طريق الألياف،أو أي تطبيق تكون فيه نافذة الكشف أقصر من مللي ثانية واحدة.
في وضع HIGH SPEED ، يتم تعطيل الوقاية من التداخل (0 وحدة) ، مما يعني أن مضاعفات FS-N متعددة تعمل في نفس المنطقة المادية قد تؤثر على بعضها البعض إذا كانت مصادر الضوء متداخلة.
في السرعة العالية، هامش الكشف والحصانة من الضوضاء تخضع للسرعة.
FINE at 250µs activates 4 interference-prevention units — a significant jump in mutual interference resistance for applications where multiple fiber sensors operate in close proximity while still requiring sub-millisecond response.
أنماط TURBO من خلال MEGA تزيد تدريجياً من تصفية ومنع التداخل (حتى 8 وحدات في TURBO / SUPER / ULTRA / MEGA) على حساب سرعة الاستجابة.
أولترا عند 4 ميس و ميغا عند 16 ميس مناسبة لأهداف تتحرك ببطء في بيئات صناعية صاخبة كهربائيا حيث يكون الكشف المستقر والخالي من الإخراجات الكاذبة أولوية على سرعة التبديل.
عندما يتم تعيين الوقاية من التداخل على وضع مزدوج ، يتضاعف عدد وحدات الوقاية من التداخل القابلة للإدارة مفيدة في تكوينات اللوحات مع العديد من مكبرات FS-N بالقرب من بعضها البعض.
كوحدة رئيسية، فإن FS-N11N هي نقطة البداية لوحة أجهزة استشعار الألياف متعددة المحاور. تتصل وحدات توسيع FS-N Keyence مباشرة بواجهة الحافلة الجانبية للوحدة الرئيسية،مشاركة إمدادات الطاقة والإخراج الاتصالي للوحدة الرئيسية دون الحاجة إلى أسلاك إضافية لكل محور إضافي.
هذه الهندسة المعمارية للسلسلة الخضراء تقلل من تعقيد الأسلاك في الأجهزة التي تحتوي على خمسة أو عشرة أو أكثر من نقاط الكشف التي تخدمها أجهزة استشعار الألياف الضوئية.
يعطي شاشة OLED قراءة عالية التباين من كثافة الضوء المستقبلة، والقيمة العتبة المحددة،ومعلومات حالة الإخراج الحالية التي كانت متاحة سابقا فقط من أجهزة قياس الإبرة التناظرية على أجيال مضاعفات الألياف القديمة.
أثناء الإعداد ، يسمح العرض بتعديل لمسة واحدة: تقوم وظيفة التدريس بعرض مستوى الضوء في الموقف المستهدف ، وتحسب الحد الأمثل ، وتطبيقه دون ضبط يدوي.
أثناء الإنتاج، يعرض شاشة OLED الهامش بين الإشارة المستلمة والحد الأدنى،الذي هو مؤشر الوقت الحقيقي لمدى قرب جهاز الاستشعار يعمل إلى حدود التبديل الخاص به ٪ هامش صغير يشير إلى أن إعداد الكشف يحتاج إلى الاهتمام قبل حدوث مخرج كاذب.
س1: ما هي رؤوس أجهزة استشعار الألياف الضوئية المتوافقة مع FS-N11N؟
FS-N11N متوافق مع رؤوس الألياف الضوئية من سلسلة FS من Keyence عبر التكوينات المنتشرة القياسية والشعاع العابر والعاكسة.
تتصل وحدة الألياف بمنفذات مدخلات الألياف في المضخم واحد للمصدر ، واحد للمستقبل على إعدادات الأشعة العابرة ، أو منفذ واحد للأنواع المنتشرة.وحدات الألياف من سلسلة FS-V أو أقدم قد تتطلب كابلات محول؛ تأكيد التوافق مع Keyence لرؤوس الألياف غير سلسلة FS-N قبل الطلب.
س2: ما الذي يفعله جهاز APC، ومتى يجب تشغيله؟
يراقب ويقوم بتعديل كثافة الضوء المنبعث بشكل مستمر للتعويض عن تغيرات درجة الحرارة وشيخوخة LED. مع إيقاف تشغيل APC (الوضع الافتراضي المصنع) ،تكون الكثافة المنبعثة ثابتة ويمكن أن يتغير هامش الكشف قليلاً عند درجات الحرارة الشديدة.
تشغيل APC للتطبيقات في بيئات درجة الحرارة المتغيرة أو عندما يعمل المستشعر لفترات طويلة دون إعادة معايرة.وعندما يكون الحفاظ على عتبة الكشف المتسقة مع مرور الوقت أمرًا حاسمًافي معظم التطبيقات القياسية، وACP مع إعادة معايرة من حين لآخر مقبول.
السؤال 3: يتم سرد الحد الأقصى لتيار الإخراج على أنه 100mA مستقل و 20mA متعدد التوصيلات ماذا يعني هذا؟
عندما تستخدم FS-N11N بمفردها ، يمكن أن يغرق إنبنت إنبنت إلى 100mA. عندما يتم توصيل وحدات FS-N متعددة في سلسلة توسع تتشارك في إمدادات مشتركة ،يتم الحد من التيار الخارجي لكل وحدة إلى 20mA للبقاء ضمن إجمالي طاقة التيار الحالية للحافلة المشتركة.
تأكد دائمًا من أن الحمل المتصل بطاقة إدخال PLC أو لفائف الإرسال أو المؤشر يستقطب التيار ضمن الحد المعمول به لتكوين التركيب.
السؤال 4: هل يمكن لـ FS-N11N أن تعمل على مصدر كهربائي متزامن 12 فولت؟
نعم. يقبل FS-N11N 12 ′′ 24 فولت DC (± 10%) ، لذلك توفير 12 فولت ضمن المواصفات. عند 12 فولت يبقى الجهد المتبقي للمجمع المفتوح NPN (1 فولت أو أقل) وحدات التيار الخارجي دون تغيير.
تأكيد أن دائرة مدخل PLC متوافقة مع مستوى محرك 12 فولت إذا كان التيار 12 فولت بعض مدخلات PLC تتطلب عتبة جهد تشغيل أعلى قد لا يتم الوفاء بها بشكل موثوق عند 12 فولت.
السؤال 5: كم وحدة توسيع FS-N يمكن توصيلها لوحدة FS-N11N الرئيسية واحدة؟
يحدد Keyence عدد وحدات التوسيع التي يمكن توصيلها إلى وحدة رئيسية واحدة في وثائق نظام سلسلة FS-N.الحد العملي يعتمد على إجمالي استهلاك التيار الحالي لجميع الوحدات المتصلة وقدرة التوريد الداخلية للوحدة الرئيسية.
بالنسبة لألواح استشعار الألياف الكبيرة، يمكن للوحدة الرئيسية FS-N11N دعم وحدات توسيع متعددة لكل سلسلة دائزي محورية.تأكيد الحد الأقصى لعدد التوسعات من دليل تكوين سلسلة FS-N الحالي لـ Keyence لمراجعة البرمجيات الثابتة الخاصة بالوحدة الرئيسية.
