| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Fanuc |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-6079-H101 |

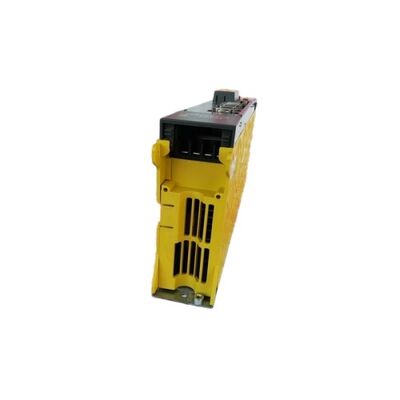

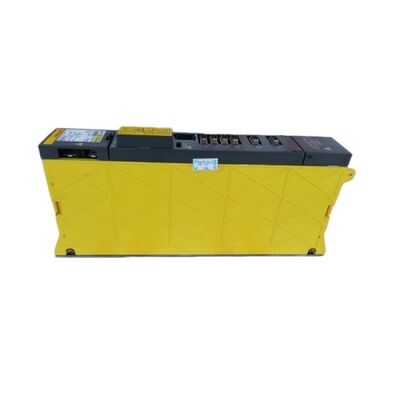

رقم الجزء:A06B-6079-H101
المصنع:شركة فانوك (اليابان)
نوع المنتج:وحدات مكبرات الحركة ذات المحور الواحد سلسلة ألفا
A06B-6079-H101 و A06B-6096-H101 # H كلاهما وحدات SVM1-12 تعريف نموذج متطابق ، تصنيفات كهربائية متطابقة (3.0A ، 0.75kW ، 283 325V ، 230V الخروج) ،معدل شكل مادي متطابق 60 ممالفرق هو واجهة CNC، وهو الفرق الذي يحدد أي واحد تحتاج الآلة.
تستخدم A06B-6079-H101 واجهة من النوع A / B اتصال كابل PWM موازي من وحدة محرك الحاسب الآلي إلى وحدة المضخم.هذه هي بنية واجهة سلسلة ألفا الأصلية المستخدمة مع FANUC سلسلة 15، 16 ، 18 و 21 أجهزة تحكم غير i. تستخدم A06B-6096-H101 (متغير FSSB) حافلة سلسلة الألياف الضوئية لأجهزة التحكم i-Series.هذه أنواع الواجهات غير متوافقة لا يمكن للجهاز الموصول بالأسلاك لنوع A / B استخدام وحدة FSSBوالعكس صحيح
على A06B-6079-H101 ، هو معرف السلسلة في وسط رقم الرسم 6079 هو معرف الحقل لتوليد واجهة النوع A / B. عند فحص وحدة في الخزانة ،هذا الرقم في ملصق الجزء يؤكد على الفور أي جيل واجهة يتم تثبيته قبل فحص أي الأسلاك.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A06B-6079-H101 |
| التعيين | SVM1-12 |
| التيار المسموح به | 3.0 أ |
| مدخلات الحافلة المشتركة | 283 ≈ 325 فولت، 0.75 كيلوواط |
| الحد الأقصى للإنتاج | 230 فولت AC |
| واجهة | النوع A/B (PWM) |
| محركات متوافقة | α1/3000، α2/2000 |
| العرض | 60 ملم |
| CNC | السلسلة 15، 16، 18، 21 |
| الوضع | تم إيقافه |
عند طاقة إخراج متواصلة 3.0A و 0.75 كيلوواط ، تم تصميم SVM1-12 للنهاية الخفيفة من نطاق محور ألفا. فئات المحركات المزدوجة هي α1/3000 (1 Nm ، 3000 rpm) و α2/2000 (2 Nm ،محركات ألفا ذات الإطار الصغير المستخدمة على محاور تحديد المواقع المساعدة: محور C على مراكز الدوران الصغيرة ، محركات الطاولة الدوارة ، مؤشر مجلة الأدوات ، والحواف الثانوية ذات الحمل المنخفض.75 كيلوواط استهلاك الحافلة DC ضئيلة في حساب طلب PSM لخزانة متعددة الوحدات.

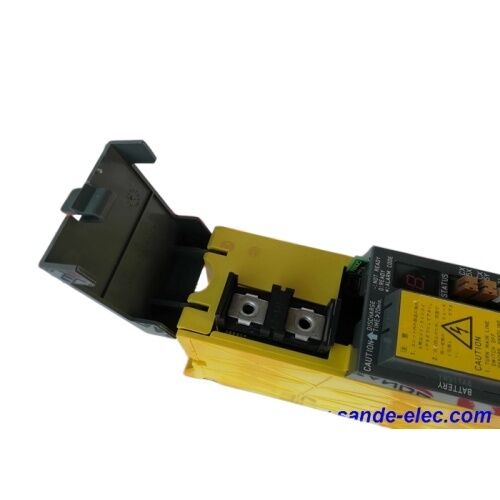

ملاحظة تثبيت محددة لهذه الوحدة: عند الحصول على استبدال، حدد ما إذا كان التثبيت يستخدم منفذ بطارية واحد أو اثنين من بطارية CX5. تختلف بعض المتغيرات في هذا التكوين.
عائلة A06B-6079 هي سلسلة Alpha SVM الكاملة مع واجهة Type A / B.كل نموذج من SVM1-12 (H101) إلى SVM1-360 (H108) ومجموعة SVM2 ذات المحورين لديه نظير FSSB مواز A06B-6096تتشارك سلسلة 6079 و 6096 في أسماء النماذج نفسها (SVM1-12 ، SVM1-40 ، إلخ) ومعايير الكهرباء فقط الأرقام الوسطى من رقم الجزء تحدد توليد الواجهة.
السؤال 1: هل يمكن أن يحل A06B-6079-H101 (النوع A/B) محل A06B-6096-H101 (FSSB) ؟
لا. كلاهما وحدات SVM1-12 مع تصنيفات كهربائية متطابقة ولكن واجهات CNC مختلفة. تستخدم A06B-6079 اتصالات كابلات PWM موازية من النوع A / B لمراقبات السلسلة 15/16/18/21 غير i.A06B-6096 يستخدم FSSB الحافلة الألياف الضوئية لتحكم i-Seriesهذه الهندسة المعمارية الواجهة ليست متوافقة using استخدام الاختلاف الخاطئ يتطلب إعادة توصيل اتصال CNC للوحدة ، وهو ليس بديلا عمليا للمجال.
س2: ما هي المحركات الخدمية ألفا متوافقة مع A06B-6079-H101؟
α1/3000 (1 Nm ، 3000 دورة في الدقيقة) و α2/2000 (2 Nm ، 2000 دورة في الدقيقة). تستقطب كلا فئتي المحركات التيار المسموح به بشكل مريح ضمن التصنيف المستمر لـ 3.0A.المحركات من الفئة α3 وما فوق تتطلب SVM1-20 (H102، 5.9A) أو أكبر.
السؤال 3: ما هي الإنذارات التي تشير إلى أن A06B-6079-H101 قد فشل بدلا من المحرك؟
إنذار 8 (فشل التيار المفرط / IPM): قم بفصل كابلات طاقة المحرك وقياس مقاومة العزل في التلف.إذا كان العزل جيدًا (عدة مئات من ميغاوم) والإنذار يستمر مع قطع الكابلاتإذا كان العزل منخفضًا ، فإن المحرك أو الكابل هو مصدر الخطأ.أخطاء الاتصال المستمرة مع وحدة محرك الحاسب الآلي CNC بعد تأكيد سلامة الكابل تشير أيضا إلى خطأ في الوحدة.
السؤال 4: هل يتطلب استبدال A06B-6079-H101 تغييرات في معايير CNC؟
لا يلزم إجراء أي تغييرات في معايير المحور في استبدال SVM1-12 من النوع A / B مماثل ، يتم تخزين معايير نوع المحرك ومكاسب الخدمة في SRAM من CNC ولا تتأثر بتبادل الوحدة.التحقق من تعيين رقم المحور والاتصالات مطابقة للتركيب الأصلي قبل تشغيل.
السؤال 5: من أين يأتي A06B-6079-H101؟
من خلال سوق ما بعد الشراء من FANUC Alpha ، فإن سلسلة A06B-6079 لديها قاعدة مثبتة كبيرة وتبقى متوفرة بنشاط من خلال تجار محركات CNC المتخصصة ، وبرامج التبادل ،خدمات الإصلاحتأكيد H101 (SVM1-12 Type A/B) وتحديد تكوين منفذ البطارية CX5 (واحد أو اثنين) إذا طلب المورد هذه المعلومات.
