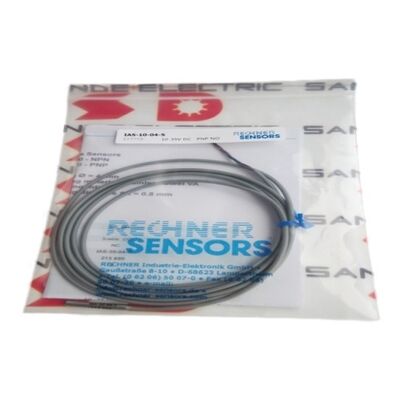

أجهزة استشعار RECHNER IAS-10-04-S أو IAS1004S

ريكنر IAS-10-04-S ∙ مفتاح القربية الحثي PNP، 0.8mm، 1035V DC، 3 أسلاك، قطبية عكسية وحماية الدائرة القصيرة، IP67

نظرة عامة

الـالقياس الدولي للمعايير المالية (IAS) 10-04-Sهو مفتاح القربية الحثي PNP من سلسلة IAS-10 من ريكنر ، عائلة PNP الإخراج الرقمي داخل نطاق IAS من ريكنر. مع مسافة استشعار اسمية 0.8 مم ،يعمل في الطرف القصير من طيف الاستشعار الحثي: هذا ليس جهاز استشعار للكشف عن حماية الجهاز من مسافة 10 ملم، ولكن لتأكيد وجود أو موقع دقيق للمكونات الصغيرة جدا، الأهداف المعدنية الرقيقة، أجزاء معدنية متوافقة،أو حواف الشفرة حيث تكون فجوة الكشف ضيقة عمدا لتحقيق دقة عالية في الموقع.

ريكنر) كان يُصنع أجهزة استشعار استحداثية (آي إيه إس) في (لامبيرثيم) ، ألمانيا) لعدة عقود) وسلسلة (آي إيه إس 10) تعكس أن تاريخ الإنتاج:أجهزة استشعار PNP من الدرجة الصناعية مع الحماية الأساسية polarity reverse، والإفراط في الحمل، والدائرة القصيرة التي تمنع الأضرار الناجمة عن أخطاء التثبيت والظروف العابرة التي تحدث في بيئات آلة حقيقية.

نطاق إمدادات التيار المباشر 1035 فولت هو ميزة الجهد العريض لسلسلة IAS-10 من ريكنر ، والتي تغطي كل من إمدادات التيار المباشر المدمجة 12 فولت والمعيار الصناعي 24 فولت DC ،بالإضافة إلى الإمدادات التي ترتفع فوق 30 فولت في ظل ظروف تحميل معينة.

في نطاق الاستشعار 0.8 ملم، تم تصميم IAS-10-04-S للتطبيقات حيث الفجوة الاستشعار أكبر من شأنها أن تدرج عدم اليقين الموقع.

العلاقة بين مسافة الاستشعار ودقة الكشف مباشرة: كلما كانت مسافة الاستشعار أصغركلما كانت المنطقة التي يمكن أن تختلف فيها نقطة تبديل المستشعر بسبب درجة الحرارة أضيق، تقلبات الجهد، وتغيرات الحجم المستهدف.

بالنسبة إلى ردود الفعل الموضعية الدقيقة ، توفر منطقة التبديل الضيقة بطبيعتها في نطاق 0.8 مم التكرارية التي لا يمكن أن تتطابق مع أجهزة الاستشعار ذات المدى الأطول دون معايرة.

المواصفات الرئيسية

القياس الدولي للمعايير الدولية (IAS) سلسلة 10 PNP Direct Drive لجهاز التحكم الآلي والمركبات الوسائط

تصنيف سلسلة ريكنر بسيط: يحدد تسمية IAS-10 جهاز استشعار PNP الخارجي ذو 3 أسلاك يقدم تيارًا إلى الحمل المتصل به عند تشغيله.

This means the sensor output wire provides the positive supply potential through the load to common when the target is detected — the standard PNP configuration for European-market industrial PLCs and control systems where PNP-input cards are the dominant standard.

توبولوجيا PNP ذات الأسلاك الثلاث توفر ميزة واضحة على أجهزة الاستشعار ذات الأسلاك الثنائية للتطبيقات الدقيقة: مع سلك طاقة منفصل (بني) ، سلك إخراج (أسود) ، وسلك عادي (أزرق) ،تعمل الترانزستور الخارجي بشكل مستقل عن تيار الحمل.

There is no minimum load current requirement and no problematic leakage current that might falsely activate a sensitive PLC input — the output is either fully on (driving current through the load) or fully off (output transistor blocking، تسرب ضئيل).

هذا سلوك التبديل النظيف مهم في تطبيقات مثل NC-أدوات الجهاز وضع التقاطع حيث يمكن أن تؤدي الزيارات الخاطئة إلى تلف الأدوات.

المخرج متوافق بشكل مباشر مع PLCs وملفات الإرسال ومصابيح المؤشرات وإدخالات العدادات التي تعمل من نفس مصدر 24 فولت متزامن مع جهاز الاستشعار.

مع طاقة التيار الخارجي 150mA ، يدفع IAS-10-04-S أحمال الأتمتة القياسية دون تضخيم إضافي في غالبية التطبيقات.

0.8 ملم مسافة استشعار التحقق من الموقف بالقرب من التسامح

ثمانية أعشار المليمتر هي مسافة استشعار صغيرة تعكس متطلبات تصميم محددة: يجب أن يمر الهدف بالقرب جداً من وجه جهاز الاستشعار.

وتشمل التطبيقات التي ينشأ فيها هذا تأكيد موقع الطابع والقسمة في أدوات الطباعة اللاصقة (حيث يجب أن تدخل الأداة إلى القسمة إلى جزء من المليمتر) ،الكشف عن حافة الشفرة الرقيقة أو الأوراق، والتحقق من وجود إبرة أو رأس مسبار في معدات التجميع الطبية، والكشف عن الدرجات الدقيقة أو أسنان التروس في أدوات الدقة.

مسافة التشغيل المنطقة العاملة المفيدة داخل مسافة الاستشعار الاسمية عادة ما تكون من 0 إلى 0.65 ملم لجهاز استشعار استحواذي مقياس 0.8 ملم (حوالي 80 ٪ من القياس Sn).تعيين فجوة الكشف الفعلية ضمن هذه المسافة التشغيلية، مع هامش يحتسب الاهتزاز الميكانيكي ، وتأثيرات درجة الحرارة على كل من جهاز الاستشعار والهدف ، وتغير حالة سطح الهدف ،هي مهمة المعايرة التي تحدد موثوقية الكشف على المدى الطويل.

يتم تطبيق تصحيح المواد غير الحديدية: الألومنيوم والنحاس والنحاس وأهداف الفولاذ المقاوم للصدأ جميعها تنتج مسافات استشعار فعالة أقصر من معيار الحديد 0.8 ملم.

عند المسافة الاسمية 0.8 ملم ، يتم تقليل الفجوة الصغيرة بالفعل بالنسبة للأهداف غير الحديدية ، بالنسبة للصلب المقاوم للصدأ حوالي 0.56 ملم ، بالنسبة للألومنيوم حوالي 0.24 ملم.تأكيد مسافة التبديل الفعلية مع المواد المستهدفة المحددة قبل الالتزام التصميم الميكانيكي.

معايير IP67 الختم الموثوق به في المنشآت الصناعية

IP67 يضمن استبعاد الغبار الكامل والحماية من الغرق المؤقت مستوى الحماية المناسب لأجهزة استشعار الموقع المثبتة داخل مناطق عمل الآلة.تضييف -S في تسمية IAS-10-04-S عادة ما يشير إلى نوع اتصال أو كابل معين في نظام ترميز IAS Rechner.

للحصول على طول الكابل الدقيق، ونوع الاتصال، وأبعاد الجسم من هذا رقم الجزء، تحقق من وثائق منتج ريكنر الحالية أو الملصق على جهاز الاستشعار نفسه،كما يتم استخدام -S اللاحقة لمختلف أنواع الاتصال عبر نطاق ريكنر.

أجهزة استشعار ريكنر تحمل الحماية القياسية: حماية القطبية العكسية تمنع التلف إذا تم نقل أسلاك التغذية عند التثبيت.حماية الإفراط في الحمل يمنع تلف الترانزستور الخارجي من الحمل المفرط لفترة وجيزة؛ وحماية الدوائر القصيرة (الالكترونية) تمنع الضوء من تدمير جهاز الاستشعار بسبب اختصار الخروج إلى الشائع خلال التوصيل.

هذه ليست ميزات متميزة على أجهزة استشعار ريكنر ‬ فهي قياسية في جميع أنحاء خط IAS-10.

الأسئلة الشائعة

س1: ما الذي تشير إليه كلمة -S في IAS-10-04-S؟

في تصنيف سلسلة IAS لـ Rechner ، تشير رموز اللاحقة بعد رقم الجزء الأساسي إلى نوع الاتصال ومواد الكابلات وغيرها من الخيارات المحددة.عادة ما يحدد اللاحظة -S نوعًا محددًا من الكابلات أو الموصلات في بعض تكوينات ريكنر,

S يشير إلى خيار سقف الفولاذ المقاوم للصدأ ؛ في الآخرين ، فإنه يحدد طول الكابل أو نوع الاتصال.

يتطلب التفسير النهائي رمز تصفية Rechner للشفرة المنتجة أو ورقة بيانات محددة لـ IAS-10-04-S.استشير الوثائق التقنية ريكنر أو ملصق المنتج للمستشعر لشكل اتصال كهربائي دقيق.

السؤال 2: تصنيف سلسلة IAS-10 هو 1035V DC هل هذا يعني أن المستشعر متضرر فوق 35V؟

فجهات التزويد المستمرة فوق 35 فولت DC قد تؤذي الإلكترونيات الداخلية للمستشعر.ارتفاعات الجهد العابرة التي تزيد عن 35 فولت التي تحدث في إمدادات التيار المباشر الصناعية أثناء تبديل الحمل يتم امتصاصها جزئيا من قبل دوائر حماية المستشعرلكن الإفراط المستمر خارج نطاق العمل المسموح به.

بالنسبة للمصادر التي يكون فيها إمكانية زيادة الجهد فوق 35 فولت، استخدم قاطع عابر أو مشبك الجهد بين المصدر ومحطة إمدادات جهاز الاستشعار.

السؤال 3: هل يمكن توصيل أجهزة الاستشعار بمعيار IAS-10-04-S في سلسلة أو بالتوازي؟

يمكن توصيل أجهزة استشعار IAS من ريكنر في سلسلة (منطق AND) أو بالتوازي (منطق OR). في السلسلة ، يتم إضافة إجمالي انخفاضات الجهد لجميع أجهزة الاستشعار مع إمدادات 1035 فولت ،يمكن ربط ما لا يزيد عن 2 ′′3 أجهزة استشعار قبل أن يقلل انخفاض الجهد التراكمي في الإخراج من الجهد الفعلي إلى أقل من الحد الأدنى للحمل في الأسفل.

بالتوازي ، يتم جمع الجهد الباقي الفردي (خارج الحالة) ؛ ربط أكثر من ثلاثة أجهزة استشعار بالتوازي قد يسبب التسرب المشترك لتفعيل الأحمال الحساسة بشكل خاطئ.هذه الحدود هي إرشادات عامة؛ التحقق من ملاحظات تطبيق IAS ريكنر للتكوينات المحددة.

السؤال 4: كيف يتصرف المعيار الدولي للمعايير المالية 10-04-S عندما يقترب الهدف بزاوية بدلاً من رأساً على عقب؟

مجال الاستشعار الكهرومغناطيسي لجهاز استشعار استحواضي يبرز بشكل أقوى عموديًا على وجه الاستشعار (الاستجابة المحورية).الأهداف التي تقترب من زاوية تنتج نقطة التبديل التي تختلف عن مسافة الاستشعار الاسمية، اعتمادا على هندسة النهج.

لتحديد الموقع بدقة في نطاق 0.8 ملم ، يجب أن يحد التثبيت الميكانيكي من الهدف إلى مسار نهج محوري.

تقترب الزاوية يقدم عدم اليقين في وضع التبديل الذي ينمو بنسبة إلى انحراف زاوية الاقتراب من عمودية.

السؤال 5: هل المعيار الدولي للاستثمارات 10-04-S مناسب للكشف عن الأجزاء المصفوفة بالزنك أو النيكل؟

الأجزاء المصبوبة بالزنك والمصفوفة بالنيكل هي معادن موصلة كهربائياً يتم اكتشافها بواسطة أجهزة الاستشعار التحفيزية. عامل تصحيح الزنك قريب من المعيار الحديدي (حوالي 0.8 ‰ 1).0 × اعتمادا على سبيكة)، لذا الأهداف الزنكية تنتج تقريبا كامل 0.8 مليمتر مسافة الاستشعار المسموح بها.

إن التصفية بالنيكل على رصيف فولاذي شفافة بشكل أساسي للحقل الاستقراعي ، يكتشف المستشعر الفولاذ الأساسي.المسافة الفعالة تعتمد على عامل تصحيح المعدن الركيزة.

بالنسبة للطلاء الرقيق على الألومنيوم، توقع حوالي 30٪ من مسافة الاستشعار الحديدية
