| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | RECHNER |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | كاس-80-A12-A-Y5 |

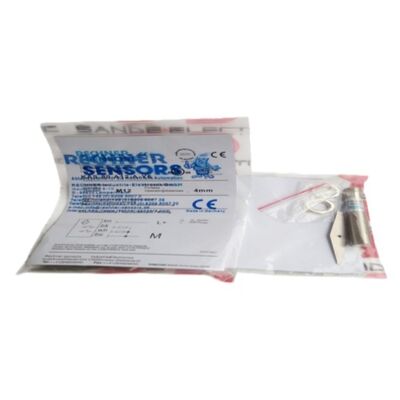

الـريكنر KAS-80-A12-A-Y5هو جهاز استشعار قرب سعة قابلة للتركيب من سلسلة KAS-80 من Rechner offering 6mm sensing range from an M12 housing with the antivalent PNP output configuration — simultaneously providing both normally open and normally closed switching signals from the same sensor body.
يحدد تسمية موصل M12 Y5 موصل M12 الفلنج الذي يوفر الواجهة الكهربائية ، حيث يحتوي على سلكين خروجيين (NO و NC) ، بالإضافة إلى إمدادات إيجابية ومشتركة.
تكنولوجيا الاستشعار السعرية تكتشف وجود أي مادة تقريباً المعادن، البلاستيك، الزجاج، الورق، السوائل، الحبيباتوالمساحيق عن طريق قياس التغيير في قدرة المجال الكهرومغناطيسي المتذبذب للمستشعر عندما يقترب الهدف من وجه الاستشعار.
على عكس أجهزة الاستشعار الاستحواذية التي تستجيب فقط للمعادن الموصلة، الكاس-80-A12-A-Y5 يكتشف الأهداف غير المعدنية مباشرة، مما يجعلها مناسبة للكشف عن المستوى في صوامع التخزين،تأكيد وجود مكونات بلاستيكية في التجميع، مراقبة مستوى السائل من خلال جدران الخزان، واكتشاف الورق / العلامات في تطبيقات التعبئة والتغليف.
أوقف ريكنر تصنيع KAS-80-A12-A-Y5 واستبدلهكاس-80-A12-A-M12-PTFE/VAB-Y5-1-HP، والذي يحمل نفس تشكيل رابط M12 التفريغ ، PNP antivalent ، 4-pin M12 مع سطح نشط مغلف بـ PTFE تم تحديثه لتحسين المقاومة الكيميائية.
بالنسبة للمنشآت المتعددة التي تتطلب استبدالًا مباشرًا ، فإن الرمز الجديد هو ما يعادلها حاليًا ؛ بالنسبة لمخزون الصيانة للمنشآت القائمة باستخدام KAS-80-A12-A-Y5 الأصلي ،وحدات الفائض تحتفظ بفعالية كاملة.
| المعلم | القيمة |
|---|---|
| نطاق الاستشعار | 6 ملم (معايير الحديد) |
| الناتج | PNP، مضاد للضارة (NO + NC) |
| فولتاج التغذية | 10 ̊35 فولت DC |
| السكن | M12 × 1 ، أسطوانية ذات الخيوط |
| التثبيت | التسرب (يمكن تضمينها) |
| الاتصال الكهربائي | مرفق فلانج M12، 4-pin (Y5) |
| تصنيف الملكية الفكرية | IP67 |
| مؤشر LED | ملونين (أخضر/أصفر) |
| الحماية | قطبية عكسية، تحميل زائد، دائرة قصيرة |
| الوضع | تم إيقافه / تم استبداله |
| (ريكنر آرت) لا | 800724 |
تكوين مخرج مضاد للقوة هو أحد الميزات الأكثر فائدة ولكن غالبا ما يتم تحديدها بشكل ناقص في اختيار أجهزة الاستشعار السعة.يوفر جهاز استشعار قياسي مخرجًا واحدًا إما NO (يقفل عند اكتشاف الهدف) أو NC (يفتح عند اكتشاف الهدف).
يقدم جهاز استشعار مضاد للقوة الكهربائية كليهما في وقت واحد من غطاء واحد: عندما يتم الكشف عن الهدف ، يتم تنشيط مخرج NO ويتم تعطيل مخرج NC في نفس اللحظة.عندما يبتعد الهدف، كلاهما عكس في وقت واحد.
هذا الإخراج المزدوج في وقت واحد له غرض محدد: يمكن لنظام التحكم مراقبة كل من الإشارات والتحقق من أنها دائما في حالات معاكسة.
إذا كان كلا المخرجين يعملان في وقت واحد، أو كلاهما مغلق في وقت واحد، فإن المستشعر قد فشل إما أن الإلكترونيات معيبة أو هناك اتصال قصير على أحد أسلاك المخرج.
هذه القدرة التشخيصية تضيف طبقة من السلامة الوظيفية إلى دائرة الكشف التي لا يمكن أن يوفرها مستشعر منفذ واحد ، دون الحاجة إلى أي أجهزة إضافية.
في الواقع، antivalent outputs are specified in applications where the consequence of a missed detection or a false detection is a safety or quality concern — where the control system needs confidence that the sensor is working correctly، ليس فقط أنها اكتشفت هدف في الدورة الأخيرة.
فحص تجويف صب الحقن، تأكيد التجميع مع متطلبات الحماية من الأخطاء، ودوائر قفل الأبواب الآمنة مع المراقبة التشخيصية هي سياقات تطبيق نموذجية لمكافحة الوقود.
يطبق نطاق الاستشعار 6 ملم من KAS-80-A12-A-Y5 على هدف المعايرة القياسي (عادة لوحة فولاذية مطحونة).بالنسبة للأهداف غير المعدنية ، حيث يتم استخدام الاستشعار الكهربائي بشكل شائع ، تعتمد مسافة الاستشعار الفعالة على الثابتة الكهربائية للمادة المستهدفة..
المواد ذات الثوابت الكهربائية العالية تنتج اضطرابات مجال أقوى ومسافات استشعار فعالة أطول ؛ المواد المنخفضة الكهرباء مثل البلاستيك الجاف تنتج مسافات أقصر.
المياه (الثابت الكهربائي ~ 80) والحلول المائية هي من بين الأهداف الأسهل للمستشعرات السعةحيث يكتشف جهاز الاستشعار المثبت خارج خزان غير معدني وجود السائل في الداخل لأن الثابتة الكهربائية للمياه تتجاوز بكثير تلك الموجودة في جدار الخزان الفارغ والهواءيمكن عادةً اكتشاف المواد الحبيبية الجافة (الحبوب والحبوب البلاستيكية والمسحوق) ذات الثوابت الكهربائية المتوسطة من خلال جدران رقيقة من البولي بروبيلين أو ABS يصل سمكها إلى بضعة مليمترات.الزيوت النقية لديها ثوابت كهربائية منخفضة نسبيا ويمكن أن تتطلب من المستشعر أن يكون بالقرب من سطح السائل دون جدار وسط.
القدرة على التثبيت بالفلاش تعني أن وجه الاستشعار KAS-80-A12-A-Y5 يمكن تثبيته على مستوى المعدن المحيط به دون أن يقلل المعدن المجاور من نطاق الاستشعار 6 مم.
الدرع الداخلي للمستشعر يركز على مجال الاستشعار إلى الأمام ، مما يمنع التوسع الجانبي للمجال الذي سيتم امتصاصه من قبل دعامة التركيب المعدنية.للتطبيقات التي يجب أن يكون فيها جهاز الاستشعار مدفون في أداة، لوحة التثبيت، أو سطح الجهاز لأسباب حماية ميكانيكية أو إفراغ، التثبيت السريع هو المواصفات التمكينية.
يتقبل خيط M12 × 1 المفاصل القياسية M12 القفل ، مما يسمح بتعديل الموقف المحوري على طول فتحة الدعاية المثبتة قبل قفل المستشعر في مكانه.
اثنين من المكسرات القفل واحدة من كل جانب من لوحة التثبيت توفر طريقة تركيب قياسية لجميع أجهزة استشعار ريكنر الأسطوانية.
عندما يصل KAS-80-A12-A-Y5 إلى نهاية المخزون المتاح ويتطلب التثبيت إمدادات مستمرة من أجهزة الاستشعار،كاس-80-A12-A-M12-PTFE/VAB-Y5-1-HP(الجزء 800724 من ريكنر ، والذي تم إدراجه الآن أيضًا باسم الرقم الجديد للفن) هو الاستبدال المباشر بطلاء سطح PTFE نشط محسن.
يوفر PTFE مقاومة لمواد التنظيف والمذيبات والمواد الكيميائية في العملية التي قد لا تتحمل المادة الأصلية في بيئات العملية العدوانية.المواصفات الكهربائية، PNP مضاد للضغط، 4-البين، 1035V DC متوافق مع الأسلاك القائمة.
س1: ما معنى مخرجات مضادة للضغط لربط جهاز الاستشعار بجهاز تحكم محمول؟
يحتوي رابط M12 ذو 4 أقواس على KAS-80-A12-A-Y5 على: Pin 1 = إصدار إيجابي للطاقة (بني) ، Pin 2 = NC output (أبيض) ، Pin 4 = NO output (أسود) ،الدبوس 3 = الشائع (الأزرق) تأكيد الدبوس الدقيق من رسم بياني توصيلات موصلات IAS-80 لـ Rechner.
يتطلب PLC قناتين إدخال رقمية: واحدة لمخرج NO وواحدة لمخرج NC. في برنامج التحكم ، يجب أن تكون هاتان المدخلتان دائمًا في حالات معاكسة.مراقبة لكل من الظروف العالية أو المنخفضة توفر فحص صحة جهاز الاستشعار الذي يتيحه التصميم المضاد للضغط.
السؤال الثاني: هل يمكن لجهاز استشعار سعة مثل KAS-80-A12-A-Y5 أن يكتشف من خلال جدار خزان الفولاذ المقاوم للصدأ؟
لا، الفولاذ المقاوم للصدأ، مثل جميع المعادن، يحمي المجال السهلي، ويمكن للمستشعر أن يكتشف الجدار المعدني نفسه بأقصى حساسية بدلاً من السائل خلفه.
الاستشعار الكهربائي للمستوى من خلال الجدران ينطبق فقط على مواد الخزان غير المعدنية: البولي بروبيلين، بي في سي، الزجاج، السيراميك، ومواد كهربائية مشابهة.
بالنسبة لحاويات الفولاذ المقاوم للصدأ ، يحتاج المستشعر إلى منفذ فحص غير معدني أو مسبار ، أو يجب وضع المستشعر على السطح المفتوح للسائل.
السؤال 3: نطاق الاستشعار هو 6 ملم هل هذا قابل للتعديل؟
تم تصميم أجهزة استشعار سلسلة KAS-80 (NORMLINE) من Rechner دون عنصر ضبط على الجسم.نطاق 6 ملم هو المصنع المحدد وليس المستخدم قابلة للتعديل هذه هي فلسفة التصميم من عائلة منتجات نورملين، والتي تعطي الأولوية للبساطة ومقاومة التلاعب.
إذا كان هناك حاجة إلى نطاق استشعار فعال أقصر (لتجاهل طبقة المقدمة أثناء استشعار هدف آخر ، على سبيل المثال) ،يجب أن يتحقق ذلك ميكانيكياً عن طريق إعادة وضع جهاز الاستشعار بعيداً عن الهدف، أو عن طريق اختيار نموذج Rechner KAS مختلف يتضمن ضبط الحساسية المدمج.
السؤال 4: ما هو تردد التبديل من KAS-80-A12-A-Y5؟
Rechner's KAS-80 NORMLINE series operates at 50 Hz switching frequency — appropriate for presence/absence detection at moderate speeds but not suitable for counting fast-moving individual items or detecting gear teeth at high RPM.
بالنسبة للتطبيقات التي تتطلب التبديل بشكل أسرع ، فإن طرازات Rechner HighPerformance (HP) أو سلسلة سعة عالية التردد لها ستطبق.الحد 50 هرتز ليس مصدر قلق للتطبيقات النموذجية للمستشعرات السعة: الكشف عن المستوى، تأكيد وجود الجزء البطيء الحركة، ومراقبة مستوى التعبئة جميعها تعمل أقل بكثير من هذه التردد.
السؤال 5: كيف يتم تدريس KAS-80-A12-A-Y5 للكشف عن مادة معينة عند الحساسية المطلوبة؟
سلسلة نورملين تعمل بدون حساسية قابلة للتعديل من قبل المستخدملتطبيقات حيث المواد المستهدفة لديها ثابت كهربائي أقل من القياسية (البلاستيك الجاف، الخشب، الورق) والمسافة الفعالة للاستشعار تحتاج إلى التحقق، النهج هو قياس مسافة التبديل الفعلية مع الهدف المحدد في ظروف التثبيت.
إذا كانت المسافة الفعلية غير كافية، إما نقل جهاز الاستشعار أقرب أو تحديد نموذج ريكنر كاس مع ضبط الحساسية الخارجية.يمكن استخدام تأكيد NO/NC المتزامن لمخرج مكافحة التأثير أثناء الإعداد للتحقق من التبديل الموثوق به في فجوة التشغيل المقصودة.
