| مكان المنشأ | اليابان |
| اسم العلامة التجارية | MITSUBISHI |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | السيد-J4-70B |

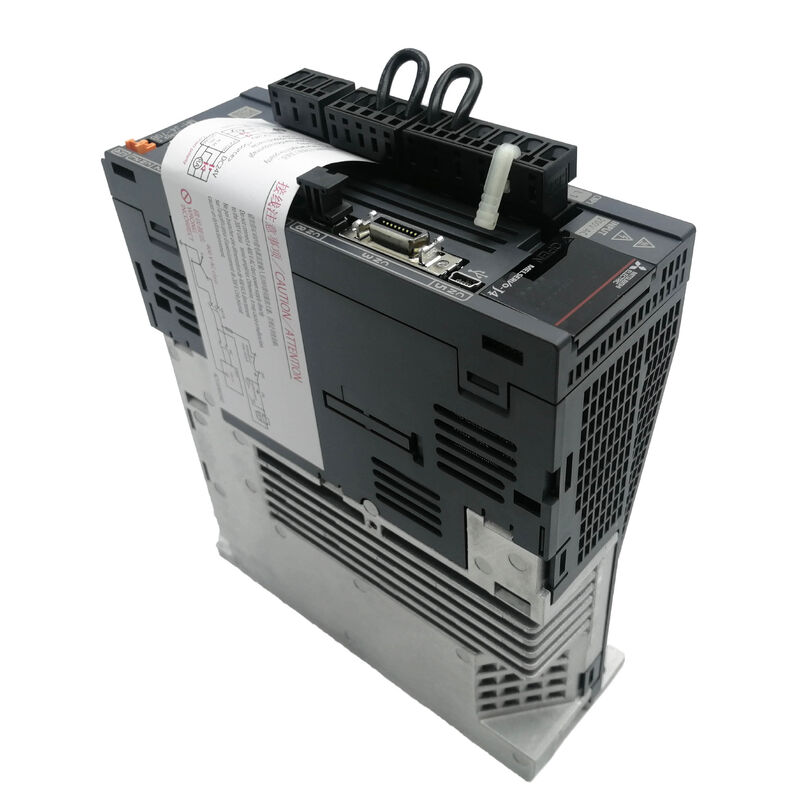

تستخدم MR-J4-70B SSCNET III / H (Servo System Controller NETwork III / High-speed) كواجهة قيادتها.SSCNET III/H ترسل أوامر الخدمة عبر الألياف البصرية لا يوجد ربط صوتي كهربائي بين جهاز التحكم في الحركة والحركةو لا يوجد تدهور في الإشارة عبر خطوط الكابلات الطويلة
دورة الاتصال قابلة للاختيار: 0.222ms، 0.444ms، أو 0.888ms. عند 0.222ms، الموقف، السرعة، and torque command updates from the motion controller reach the amplifier every 222 microseconds — fast enough for tight multi-axis synchronisation and contour following applications where axes must coordinate with microsecond-level consistency.
ردود الفعل عن الموقع تسافر إلى الوراء بنفس الطريقة. يعني دقة ردود الفعل من الترميز التي تبلغ 22 بت أن كل درجة من الدوران مقسمة إلى أكثر من 1400 خطوة لتحديد الموقع بدقة عالية.
| المعلم | القيمة |
|---|---|
| الناتج | 0.75 كيلوواط / 5.8A / 3 مراحل AC170V |
| مدخل الدائرة الرئيسية | AC200240V 3-ph أو 1-ph / 3.8A |
| مدخل التحكم | AC200 ¥ 240V 1-ph / 30W |
| دورة SSCNET | 0.222 / 0.444 / 0.888ms |
| دقة الترميز | 22 بت |
| الـ Regen المدمج | 20 واط |
| قوة الواجهة | DC24V ± 10% / 0.3A |
| السلامة | استجابة STO SIL3 / PL e / ≤8ms |
| تصنيف الملكية الفكرية | IP20 |
| الحرارة | 0°55°C |
| الارتفاع | ما يصل إلى 2000 متر |
يدمج MR-J4-70B STO (Safe Torque Off) كوظيفة سلامة للأجهزة. يقطع STO إمدادات الطاقة إلى محرك الخدمة دون الحاجة إلى إيقاف تشغيل المحرك.السيارات الساحلية إلى التوقف دون استخدام عزمليس هناك حاجة إلى أي رلاي أو رابط في مسار كابل المحرك لتحقيق هذا المستوى الوظيفي من السلامة.
تغطي الشهادة EN ISO 13849-1:2015 الفئة 3 PL e ، IEC 61508 SIL 3 ، و EN 62061 SIL CL 3 ′′ أعلى مستوى لوظائف سلامة الآلات.وقت الاستجابة من تفعيل مدخل STO إلى قطع الطاقة هو 8 ميس أو أقل.
لمصنعي الآلات الذين يحتاجون إلى إثبات الامتثال للسلامة الوظيفية لوقف الطوارئ ، ومراقبة باب الحماية ، أو تمكين وظائف الجهاز ،STO المتكامل يزيل الحاجة إلى وحدة رله سلامة خارجية في دائرة إخراج المحرك.
استبدال محور تغذية أداة الآلة:مركز معالجة CNC يعمل على شبكة حركة MELSERVO-J4 SSCNET III / H يطور خطأ في المحرك على المحور Y. يستعيد استبدال MR-J4-70B 0.محور 75 كيلوواط بدون إعادة تكوين الشبكة.
المحور الخادم للآلة للاختيار والوضع:تستخدم آلة التعبئة والتغليف ذات الحركة المتزامنة X / Y مكبرات J4 متصلة بالشبكة عبر SSCNET III / H. دورة الاتصال 0.222ms توفر تنسيق محوري ضيق عبر جميع القنوات.
حماية الآلة المعتمدة للسلامة:آلة طحن مع قفل باب حماية سلك اتصال الباب إلى مدخل STO MR-J4-70B.فتح الباب فورا يقطع عزم الدوران المحرك إلى SIL 3 / PL e معيار دون رلاي السلامة منفصلة.
س1: هل يمكن لـ MR-J4-70B قبول مدخلات التيار المتردد أحادي المرحلة؟
نعم. تتقبل الدائرة الرئيسية إما AC200 240V ثلاثية المراحل أو أحادية المراحل عند 50/60 هرتز. يتم دعم مدخل أحادية المراحل بالكامل دون تخفيض السعة لقدرة 0.75 كيلوواط.دائرة التحكم تستخدم دائمًا AC200 240V أحادي المرحلة بشكل منفصل عن الدائرة الرئيسية.
السؤال 2: هل MR-J4-70B متوافق مع محركات J3؟
يوفر MR-J4-70B وضع التوافق J3. في هذا الوضع ، يمكن أن يعمل المضخم مع محركات الخدمة من جيل MELSERVO-J3 باستخدام اتصال مكشف متوافق مع J3.تحقق من توافق نموذج المحرك المحدد مع وضع J3 في وثائق سلسلة MR-J4 قبل خلط محركات J3 مع مكبر J4.
السؤال 3: ما الذي توفره مخرج الشاشة التناظرية ذو القنوات الثنتين؟
المخرجات الشاشة التناظرية اثنين توفر في الوقت الحقيقي إشارات الجهد المستمر متناسبة مع معايير الخدمة الداخلية √ سرعة المحرك، عزم الدوران الخارجي، خطأ الموقف، التيار،أو كميات اخرى قابلة للاختياريلتقط أوسيلوسكوب أو مسجل بيانات متصل بهذه المخرجات السلوك الديناميكي للخدمة دون مقاطعة العمل.إشارات الشاشة مستقلة عن مسار الاتصال SSCNET III / H.
السؤال 4: ما هي متطلبات مصدر الطاقة في واجهة DC24V؟
يجب أن تكون إمدادات واجهة DC24V ضمن نطاق ± 10٪ من 24V وتوفر على الأقل 0.3A بشكل مستمر. هذا الإمدادات تشغل منطق دائرة التحكم، واجهات المدخلات والمخرجات، وإشارات وصلات CN8.مطلوب إمدادات منفصلة من 24 فولت من الطاقة الدائرة الرئيسية.
س5: ما هي قدرات الحلقة المغلقة الكاملة لـ MR-J4-70B؟
الحلقة المغلقة بالكامل تستخدم مكشف ثان مثبت في جانب الحمل للآلة (المقياس الخطي ، مكشف الدوران الخارجي) كرد فعل الموقف الأساسي بدلاً من مكشف المحرك الداخلي.واجهة مكشف نهاية الآلة على MR-J4-70B تستخدم Mitsubishi الاتصالات المتسلسلة عالية السرعةتدعم طريقة الاتصال بالأسلاك الثنائية حلقة مغلقة كاملة دون تعقيد الكابلات من واجهات المشفرات السابقة.
