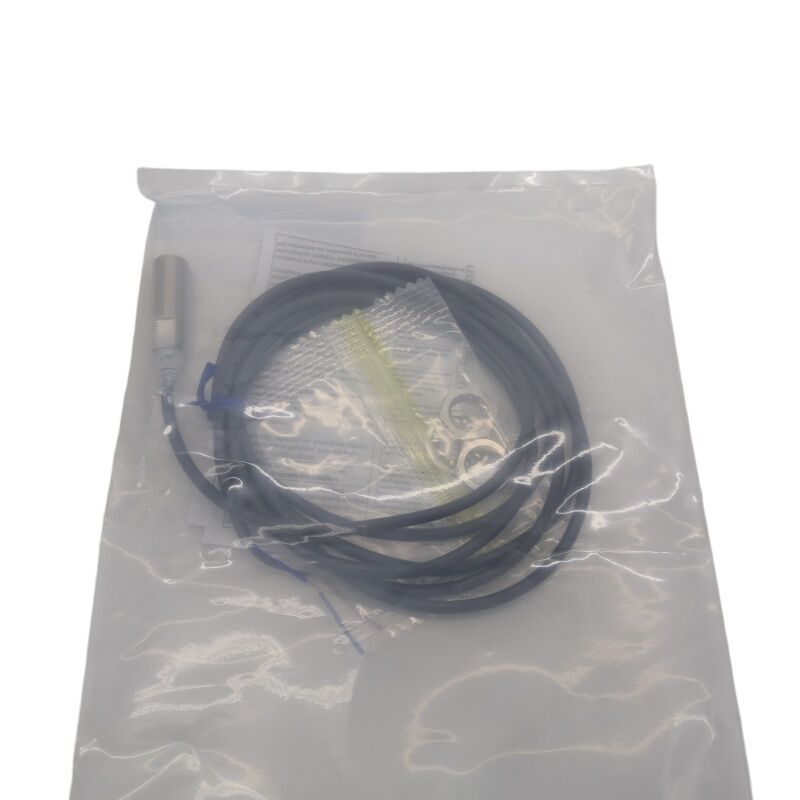

أومرون E2E-X3D1-N M12 جهاز استشعار المقربة الحثي المحمي
جهاز استشعار المقربة الحثي المحمي M12 ، مسافة استشعار 3 ملم ، DC 2-Wire ، مفتوح بشكل طبيعي ، معدل IP67
العلامة التجارية:أومرون
المسلسل:E2E
رقم الجزء:E2E-X3D1-N (تم البحث أيضًا باسم: E2EX3D1N) E2E-X3D1N E2E-X3D1-N 2M / 5M)
النوع:جهاز استشعار القرب التشغيلي - محمي ، قابل للتركيب ، M12 أسطواني
التوافر:في المخزون - شحن سريع في جميع أنحاء العالم
جسد مضغوط، ثبت في كل مكان
البرميل M12 هو الحجم الأكثر شيوعًا للخيوط في الاستشعار الصناعي ، والتي تناسب المساحات الضيقة والخيوط في الثقوب القياسية.أومرون E2E-X3D1-N هو أومرون القياسية محمي جهاز استشعار المقربة الحثي في شكل M12، يحتوي على مسافة استشعار 3 مليمتر، مخرج DC 2 سلك، وتبديل مفتوح بشكل طبيعي.وتتعامل مع الظروف البيئية بما في ذلك ضباب النفط، المبرد، الاهتزاز، والغسل.
المواصفات التقنية
| المعلم |
المواصفات |
| السلسلة |
E2E |
| حجم المساكن |
M12 أسطوانية، ملفوفة |
| مسافة الاستشعار (مقياسية) |
3 ملم |
| تحديد المسافة |
من 0 إلى 4.8 ملم |
| الحماية |
محمي (يمكن تركيبها بالماء) |
| المادة المستهدفة |
المعادن الحديدية |
| نوع الإخراج |
سلك DC 2 ، نوع القطبية |
| وضع العمل |
لا (فتح عادة) |
| فولتاج التغذية |
10 إلى 30 فولت متواصل (اسمية: 12 إلى 24 فولت متواصل) |
| الاستهلاك الحالي |
13 مآ كحد أقصى |
| قدرة التبديل |
3 إلى 100 مآ |
| تردد الاستجابة |
11000 هرتز كحد أقصى |
| الجهد المتبقي |
3 فولت كحد أقصى (في حمولة 100 mA) |
| تيار التسرب |
0.8 مآ أقصى |
| درجة حرارة العمل |
-25°C إلى +70°C |
| درجة الحماية |
IEC 60529: IP67 / مقاوم للزيت |
| مواد السكن |
النحاس المصفوف بالنيكل |
| الشهادات |
معايير الموافقة (EN60947-1، EN60947-5-2) ، NEMA 1 / 4 / 6 / 12 / 13 |
| خيارات طول الكابل |
2M / 5M / 10M (سلكية مسبقة) |
فوائد التصميم المحمي
البناء المحمي يركز على مجال الاستشعار الكهرومغناطيسي إلى الأمام من خلال وجه جهاز الاستشعار بدلاً من الإشعاع جانباً. وهذا يسمح بالتركيب السريع في الأقواس المعدنية والصفائحأو إطارات الآلة بدون المعدن المحيط بها تخلط مجال الاستشعار أو تسبب اكتشافات كاذبة.
الأسلاك ذات الأسلاك الثنائية
تصميم الأسلاك الثنائية يدير إشارة الإخراج في سلسلة مع الحمل على اثنين فقط من الموصلات، مما يسهل الأسلاك ويقلل من حجم الكابلات.
- طاقة التبديل: 3 إلى 100 مآ
- التيار التسرب: 0.8 مآ كحد أقصى.
الاستدامة البيئية
- تصنيف IP67 - مقاوم للغبار ويقاوم الغرق المؤقت
- البناء المقاوم للزيت المقاوم لتعرض زيت القطع
- الدوائر الداخلية الصلبة للقوة الاهتزازية
- نطاق التشغيل: -25 درجة مئوية إلى +70 درجة مئوية
- برميل نحاسي مطلي بالنيكل لمقاومة التآكل
مؤشرات LED مزدوجة
- مصباح LED أحمر - يشير عندما يكون الإخراج نشطًا (تم اكتشاف الهدف)
- مصباح LED أخضر - يشير إلى الطاقة المناسبة ومدى الاستشعار أثناء الإعداد
التطبيقات الشائعة
- تأكيد وجود جزء من آلة CNC وأداة الماكينة
- الكشف عن موقع الناقلة ومعالجة المواد
- أجهزة استشعار الأدوات ذات الخلايا الروبوتية
- التحقق من مكونات مجموعة السيارات
- أجهزة الكشف عن المعادن
نماذج ذات صلة
| النموذج |
الفرق الرئيسي |
| E2E-X3D1-N (هذا البند) |
كابل PVC المقاوم للزيت القياسي، NO |
| E2E-X3D2-N |
نفس المواصفات ، NC (مغلقة عادة) الخروج |
| E2E-X3D1-M1G |
رابط M12 (ترتيب دبوس IEC) ، لا |
| E2E-X3D1-US |
نسخة معترف بها من قبل UL لتطبيقات أمريكا الشمالية |
| E2E-X3D1-U |
أسلاك مسبقة مع كابل البولي يوريثان (المعززة، المقاومة للزيت) |
| E2E-X8MD1 |
جسد M12، غير محمي، مسافة استشعار 8 ملم |
الأسئلة الشائعة
هل يمكن تركيب E2E-X3D1-N في دعامة معدنية؟
نعم، التصميم المحمي يسمح بالتركيب في المعدن، المجال الكهرومغناطيسي يركز إلى الأمام، لذلك المعدن المحيط لا يتداخل.الحفاظ على الحد الأدنى للفاصل بين 30 ملم جنبا إلى جنب أو 20 ملم وجها لوجه لمنع التداخل.
ما هو الحد الأدنى لمتطلبات التيار الحالي، وهل سيعمل مع مدخل بلدي PLC؟
يحتاج المستشعر إلى الحد الأدنى لتيار الحمل من 3mA. تستقطب معظم بطاقات المدخلات المتفردة PLC القياسية 5mA إلى 10mA وتعمل دون مشكلة. يمر المستشعر حتى 0.8mA من التيار التسرب عند إيقاف تشغيله ، ويمكن أن يصل إلى 0.8mA من التيار التسريع عند إيقاف تشغيله.والتي تكون متوافقة عادة مع أجهزة PLC الصناعية الحديثة.
ما هو الفرق بين E2E-X3D1-N و E2E-X3D1-U؟
كلاهما يشترك في مواصفات استشعار متطابقة. يستخدم E2E-X3D1-N كابل PVC مقاوم للزيت،في حين أن E2E-X3D1-U يستخدم كابل البولي يوريثان (PUR) الذي يتم تعزيزه ميكانيكيا للتطبيقات مع ثني متكرر، المواد الكيميائية العدوانية، أو خطر الإحراق.
كيف يمكنني تعديل مسافة الاستشعار على E2E-X3D1-N؟
هذا المستشعر لديه حساسية ثابتة تم تعيينها في المصنع لمسافة استشعار 3 ملم. يمكن أن تختلف المسافة الفعالة بين 0 و 4.8 ملم عن طريق ضبط الفجوة المادية بين وجه المستشعر والهدف،ولكن المكاسب الداخلية ليست قابلة للتعديل من قبل المستخدم.
E2E-X3D1-N مدرجة على أنها معطلة أو مستبدلة - هل يجب أن أكون قلقاً بشأن توفرها؟
دمجت أومرون نماذج E2E DC 2-wire في سلسلة E2E NEXT في أكتوبر 2022.يظل E2E-X3D1-N موجودًا على نطاق واسع في جميع أنحاء العالم ويستمر في الاستخدام على نطاق واسع كجزء بديل للمنشآت الحالية.
