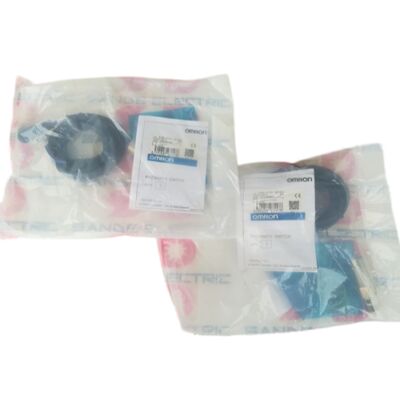

محرك أجهزة الاستشعار القريبة الجديد من أومرون E2E-X7D1-M1GJ E2EX7D1M1GJ

أومرون E2E-X7D1-M1GJ | مستشعر تقارب حثي محمي M18 بمسافة 7 مم — تثبيت على لوحة / M12 مشفر A / 2 سلك DC عادي مفتوح / IP67

تكوين التثبيت على اللوحة — الاستشعار عبر لوحة

يشير اللاحقة MJ في E2E-X7D1-M1GJ إلى عامل شكل التثبيت على اللوحة مع موصل M12. يمر المستشعر عبر فتحة في اللوحة من الخلف، ويتم تثبيته بصامولة قفل على وجه اللوحة، مع توجيه نافذة الاستشعار للخارج عبر مقدمة اللوحة. هذا هو الاتجاه المعاكس لمستشعر التثبيت على الآلة الذي يتم لولبته في دعامة مع وجه الاستشعار الخاص به موجه نحو الأهداف المارة.

أداء الاستشعار مطابق لسلسلة E2E-X7D1 M18 القياسية — نطاق 7 مم، تردد تبديل 500 هرتز، حماية مقاومة للزيت IP67، مؤشرات LED مزدوجة — مع تكييف عامل الشكل للتركيب على اللوحة في معدات فحص الجودة، ووحدات الأتمتة المدمجة، والمعدات المحمولة أو المكتبية حيث تكون نقطة الاستشعار عند وجه الجهاز.

يتم تركيب موصل M12 في الجزء الخلفي من اللوحة، مما يحافظ على الأسلاك بعيدًا عن وجه الاستشعار. في البيئات التي تتطلب صيانة مكثفة، يعني توحيد موصل M12 أن استبدال المستشعر لا يزعج مسار الكابل الثابت — افصل M12، قم بتركيب المستشعر الجديد، أعد التوصيل.

المواصفات الرئيسية

محمي بمسافة 7 مم عند M18 — المواصفات الصحيحة

يبني البناء المحمي المجال المغناطيسي للأمام، مما يتيح التركيب المتساوي في الدعامات المعدنية دون عقوبة مسافة الاستشعار — ينطبق نطاق 7 مم مع وجه المستشعر المتساوي مع سطح الدعامة. M18 محمي بمسافة 7 مم هو المواصفات الراسخة للتطبيقات التي تحتاج إلى خلوص استشعار 5–7 مم مع التركيب المتساوي. يمنع التدريع المجال الجانبي المتشعب الذي يسبب الكشف الخاطئ عند تركيب مستشعر غير محمي بشكل متساوٍ في المعدن.

دائرة 2 سلك DC — ثلاثة مللي أمبير كحد أدنى، 0.8 مللي أمبير تسرب

تتصل دائرة السلكين على التوالي مع الحمل. في حالة عدم وجود هدف: تسرب 0.8 مللي أمبير عبر الحمل — أقل من عتبة التشغيل لمدخلات PLC القياسية 24 فولت (عادةً 5–7 مللي أمبير كحد أدنى). في حالة اكتشاف الهدف: يتدفق التيار عبر مرحلة الخرج والحمل من الإمداد.

بالنسبة لمدخلات PLC التي تسحب 5–20 مللي أمبير عند 24 فولت، يضمن تيار الحمل الأدنى 3 مللي أمبير أن مرحلة خرج المستشعر توصل بشكل صحيح عند توصيل مدخل PLC كحمل. قم بالتركيب مع مقاومة متوازية إذا كانت مقاومة الحمل عالية بما يكفي بحيث ينخفض ​​سحب التيار عن 3 مللي أمبير.

مسافة الضبط 5.6 مم — 80٪ من 7 مم الاسمية — هي منطقة العمل الموثوقة. اضبط الفجوة المادية عند 3.5–4.5 مم للحصول على هامش مريح ضد التمدد الحراري والاهتزاز واختلاف محاذاة اللوحة.

أسئلة متكررة

س1: أي كابل M12 يتوافق مع موصل MJ؟

أي موصل كابل أنثى M12 مشفر A — المعيار السائد للموصلات الميدانية في الأتمتة الصناعية عالميًا. يميزه الترميز A عن موصلات M12 المشفرة B (PROFIBUS) والمشفرة D (Ethernet) والمشفرة X. لاتصال DC ذي السلكين، استخدم المسامير 1 (بني، +V) و 3 (أزرق، 0 فولت/خرج) لتجميع كابل M12 قياسي مشفر A ذي 4 سنون. المسامير 2 و 4 غير مستخدمة في تكوين السلكين.

س2: ما هي فجوة العمل التي يجب ضبطها أثناء التركيب؟

اضبط الفجوة المادية بين وجه المستشعر وأقرب هدف يقترب عند 3.5–4.5 مم. هذا يحافظ على نقطة التبديل بشكل مريح ضمن مسافة الضبط 5.6 مم عبر نطاق درجة حرارة التشغيل الكامل ونطاق جهد الإمداد. قم بتأكيد إضاءة المصباح الأخضر بثبات عند الفجوة المقصودة — هذا يتحقق من أن الفجوة ضمن منطقة الضبط الموثوقة.

س3: هل ينطبق نطاق 7 مم على أهداف الفولاذ المقاوم للصدأ؟

يحتوي الفولاذ المقاوم للصدأ الأوستنيتي (درجة 304/316) على عامل تصحيح يبلغ حوالي 0.6–0.75 ×، مما ينتج عنه مسافة تبديل فعالة تبلغ حوالي 4.2–5.25 مم لهذا المستشعر. هذا ضمن مسافة الضبط 5.6 مم، لذلك يمكن تحقيق اكتشاف الفولاذ المقاوم للصدأ إذا كانت فجوة التركيب ضمن نطاق الفولاذ المقاوم للصدأ الفعال. تحقق دائمًا من مسافة التبديل الفعلية مع درجة الفولاذ المقاوم للصدأ المحددة وهندسة الهدف في التركيب الفعلي.

س4: كيف تساعد مصابيح LED المزدوجة أثناء التركيب والتشغيل؟

مصباح LED أخضر: أخضر ثابت مع عدم وجود هدف يؤكد عدم وجود سطح معدني على بعد 5.6 مم من وجه الاستشعار — لا يوجد تداخل عرضي قريب. أخضر ثابت عندما يكون الهدف عند الفجوة المقصودة يؤكد أن الفجوة ضمن مسافة الضبط الموثوقة.

مصباح LED أحمر: يضيء عندما يدخل هدف في مجال الاستشعار. يشير اللون الأحمر الوامض أثناء اقتراب الهدف إلى أن الفجوة عند حدود منطقة التبديل المستقرة أو بالقرب منها وتحتاج إلى تعديل.

س5: هل يؤثر تركيب اللوحة على إحكام الغلق IP67؟

يحافظ جسم المستشعر على إحكام الغلق IP67 في أي اتجاه تركيب. يحقق موصل M12 إحكام الغلق IP67 عندما يكون موصل الكابل متزاوجًا ومغلقًا بالكامل. ومع ذلك، فإن فتحة اللوحة نفسها ليست واجهة محكمة الغلق IP67 بين بيئات مقدمة اللوحة ومؤخرتها. إذا كان الفصل البيئي بين جانبي اللوحة مطلوبًا — على سبيل المثال، الغسيل على الجانب الأمامي مع ظروف نظيفة في الخلف — فقد يلزم إحكام إضافي حول جسم المستشعر في فتحة اللوحة.
