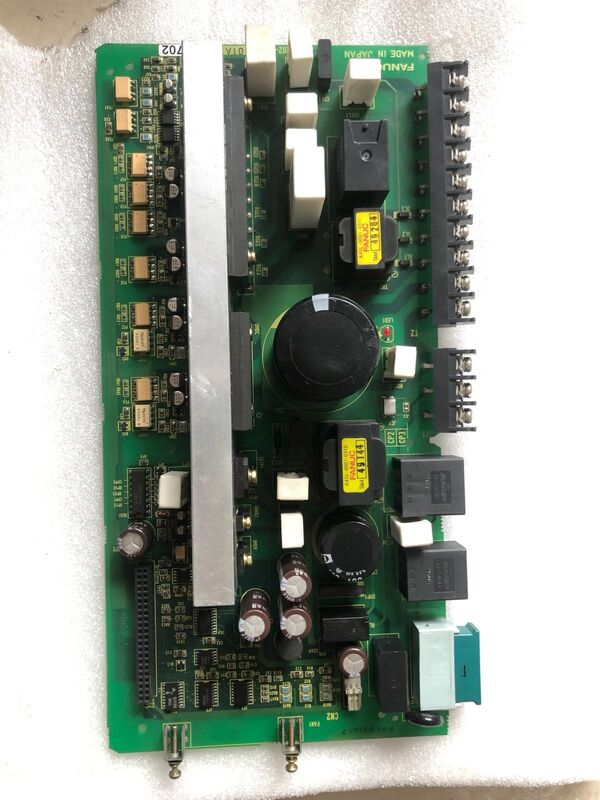

لوحات الدوائر الحاسوبية الجديدة Fanuc A16B-2202-0184

A16B-2202-0184 FANUC A16B-2202 سلسلة الهياكل الرقمية 018x المدى / لوحة المحرك ألفا / محرك CNC الاحتياطي

A16B-2202 عائلة FANUC Alpha Drive Board

سلسلة A16B-2202 هي عائلة لوحات مكونات محركات FANUC Alpha المؤكدة ، تشمل لوحات الأسلاك ، وPCBات واجهة الطاقة ، ولوحات الدوائر الداخلية لمضخات Alpha servo ،وحدات إمدادات الطاقة، ومحركات الفولاذ.

تتضمن الألواح المؤكدة ضمن سلسلة A16B-2202 PCBs التي تعمل على:

• وحدات الخدمة ألفا SVM (لوحات سلكية مكبر الخدمة)
• وحدات إمدادات الطاقة ألفا PSM (مؤكدة: A16B-2202-0542 داخل A06B-6081-H103 PSM)
• وحدات الغزل الفا SPM

يحتل A16B-2202-0184 في موقع 018x النطاق المبكر لترقيم A16B-2202 النطاق 018x يعكس جيلًا سابقًا من مكونات محركات ألفا داخل السلسلة.

المعلومات الرئيسية عن المنتج

A16B-2202 لوحات المحركات طبقة واجهة الطاقة

تستخدم وحدات محركات FANUC Alpha لوحات من سلسلة A16B-2202 كلوحات PCB واجهة مرحلة الطاقة داخل كل وحدة محركات. هذه اللوحات:

اتصال مرحلة الطاقة:إشارات محرك بوابة المسار ، ومخرجات أجهزة الاستشعار الحالية ، وإشارات الكشف عن الأخطاء بين أجهزة الطاقة في وحدة المحرك وPCB التحكم.

مراقبة الحماية:جمع إشارات درجة الحرارة والتيار الزائد وإشارات خطأ الحافلة من مرحلة الطاقة وتقديمها إلى أجهزة التحكم الإلكترونية للعمل الوقائي.

التوجيه للاتصالتوفير نقاط الاتصال المادية لمحطات الطاقة ، وكابلات أجهزة الاستشعار ، وإشارات التحكم داخل هيكل وحدة المحرك.

سيناريوهات التطبيق

خطأ في لوحة القيادة ألفاتطور وحدة FANUC Alpha servo أو وحدة إمدادات الطاقة أخطاء في مرحلة التشغيل. يتم تحديد A16B-2202-0184 من علامته داخل وحدة المحرك. يستعيد الاستبدال وظيفة المحرك.

صيانة المحرك:منشأة إنتاج تحتفظ بمعدات محرك FANUC Alpha مخزونات A16B-2202-0184 لوحدة محرك محددة يتم تركيبها فيها.

الأسئلة الشائعة

س1: كيف يمكنني التأكد من أن A16B-2202-0184 هي اللوحة الصحيحة لدراجة FANUC Alpha الخاصة بي؟

اقرأ رقم الجزء من ملصق اللوحة داخل وحدة المحرك. إذا كان يقرأ A16B-2202-0184، وهذا هو استبدال مؤكد.مرجع متقاطع مع جدول قطع الغيار في دليل الصيانة FANUC Alpha المعمول به لتأكيد موقع اللوحة داخل وحدة المحرك المحددة.

س2: ما هي العلاقة بين A16B-2202-0184 و PCB التحكم في وحدة المحرك نفسها؟

تحتوي وحدات المحرك ألفا على لوحة رئيسية. A16B-2202-0184 تتعامل مع اتصالات مستوى الطاقة ‡ توجيه محرك البوابة ، والاستشعار الحالي ، وجمع إشارات الخطأ من مرحلة الطاقة.جهاز تحكم منفصل يدير خوارزمية القيادة، والاتصالات، والتحكم في الخدمة. يجب أن يعمل كلاهما بشكل صحيح للعمل على المحرك.

السؤال 3: ما هي أعراض إنذار القيادة التي تشير إلى خطأ في اللوحة A16B-2202-0184؟

تنبيهات مرحلة الطاقة: زيادة التيار، خطأ بوابة IGBT، أو تشوهات في التيار المرحلي تظهر باستمرار على محرك القيادة تشير إلى خطأ في لوحة القيادة.و اختبار التزويد بشكل صحيح لكن إنذارات مرحلة الطاقة تستمر، A16B-2202-0184 هي الأولوية التشخيصية التالية.

السؤال 4: ما هي الاحتياطات المتعلقة بـ (ESD) وسلامة المستخدم عند التعامل مع A16B-2202-0184؟

قم بتشغيل نظام محرك FANUC Alpha بشكل كامل. تحقق من أن فولتاج الحافلة DC أقل من المستويات الآمنة قبل الوصول إلى اللوحات الداخلية. تحتفظ وحدات محرك الفا بشحنة الحافلة بعد التوقف عن تشغيل الطاقة.عقدة A16B-2202-0184 مع حزام معصم مضاد للستاتيك على سطح آمن من ESD.
