| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2100-0270 |

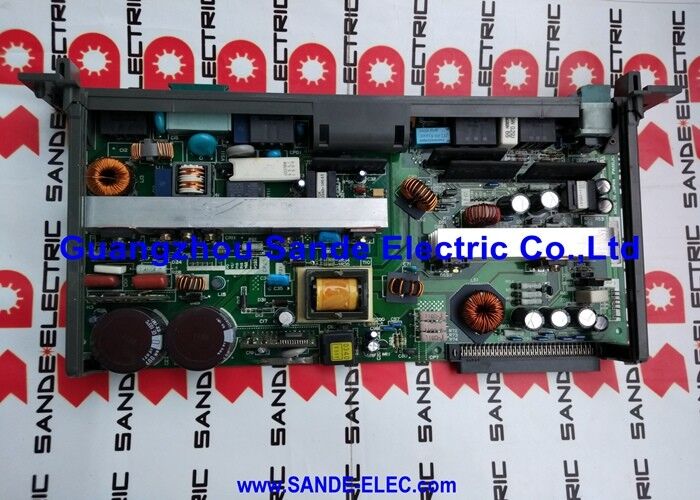

A20B-2100-0270 هي لوحة الدوائر المطبوعة في قلب وحدة FANUC A02B-0236-C203 SDU1 (وحدة كشف الخدمة / المقياس).هذه الوحدة هي طبقة واجهة الأجهزة التي تقع بين وحدة التحكم CNC FANUC i-series و أجهزة الكشف عن الموقع.
في بنية FANUC i-series CNC ، تقوم وحدة SDU1 (التي تحتوي على A20B-2100-0270) بمعالجة إشارات كاشف الموقع لأربعة محاور أساسية:
تكييف الإشارة:يتلقى الـ PCB إشارات التعديل الخام أو ردود الفعل للمقياس من كل محور ويتحكم بهاوتحويلها إلى الشكل الذي تحتاجه خوارزمية التحكم في الحاسب الآلي للقيام بحساب الموقف والسرعة.
مراقبة الأخطاء:الـ (بي سي بي) تراقب إشارات الكشف الواردة عن الشذوذ أسلاك مكسورة، نبضات مفقودةوأخطاء مستوى الإشارة التي من شأنها أن تشير إلى فشل في مكيف أو مقياس.
| المعلم | القيمة |
|---|---|
| بي سي بي | A20B-2100-0270 |
| الوحدة | A02B-0236-C203 (SDU1) |
| المحاور | 4 محاور أساسية |
| نوع الكاشف | رمزية / ردود الفعل على نطاق خطي |
| CNC متوافق | سلسلة FANUC 16i، 18i، 21i |
| السلسلة | A20B-2100 |
يتم تركيب A20B-2100-0270 PCB داخل وحدة A02B-0236-C203 SDU1. توفر وحدة SDU1 الكاملة المباني الميكانيكية والموصلاتومكونات إضافية (بما في ذلك مصباح ألفا A60L-0001-0290#LM20) إلى جانب PCB A20B-2100-0270في تركيبات أدوات الآلات الكبيرة ، يمكن تكوين وحدات SDU متعددة مع وحدة رئيسية الرئيسية ووحدات عبدة للتعامل مع محاور إضافية خارج المحاور الأربعة الأساسية.
خطأ في واجهة جهاز الكشف عن الموقع في سلسلة i CNC:مركز التصنيع FANUC 18i يقوم بتطوير ظروف إنذار الخدمة على محور واحد أو أكثر، لا يتم قراءة إشارات كاشف الموقع من هذه المحاور بشكل صحيح من قبل CNC.يتم تحديد وحدة A02B-0236-C203 SDU1 على أنها العيب، مع A20B-2100-0270 كـ PCB بداخلها. استبدال PCB يعيد ردود فعل موقع المحور الصحيح.
16i استبدال واجهة برمجة CNC:يتطلب مركز التحويل FANUC Series 16i استبدال لوحة تحديد الموقع في إطار إصلاح وحدة التحكم CNC.
س1: ما هو الفرق بين A20B-2100-0270 (PCB) و A02B-0236-C203 (الوحدة) ؟
A20B-2100-0270 هو لوحة الدوائر المطبوعة العارية المكون الإلكتروني الذي يحتوي على دوائر معالجة الإشارات. A02B-0236-C203 هو مجموعة كاملة من وحدات SDU1 ومجموعة إلكترونية كاملة تتضمن A20B-2100-0270 كـ PCB الأساسي بالإضافة إلى فيوز ألفا ومكونات أخرىعند فشل الـ PCB ، يمكن استبدال A20B-2100-0270 بشكل مستقل إذا كان منزل الوحدة وموصولاتها غير تالفة.
السؤال 2: ما هو الإنذار CNC تشير إلى خطأ A20B-2100-0270؟
تحدث أخطاء في واجهة جهاز الكشف عن الموقع إنذارات خدمة في FANUC CNC عادةً ما تكون SV0360 (مترجم النبض غير متصل) ، SV0380 (مترجم غير متصل) ،أو إنذارات إشارة رد فعل ذات صلة على محور واحد أو أكثريشير تسمية محور الإنذار إلى مسار ردود الفعل في المحور الذي فشل ، مشيرا إلى دائرة واجهة الكاشف المحددة على A20B-2100-0270.إذا كان المشفر نفسه وكابل اختبارها بشكل صحيح ولكن الإنذار يستمر، الـ (بي سي بي) هو مركز التشخيص.
السؤال 3: هل يدعم A20B-2100-0270 ردود الفعل على نطاق خطي بالإضافة إلى الملفات الترميزية الدوارة؟
تم تصميم وحدة SDU1 و A20B-2100-0270 PCB لتواصل مع أنواع أجهزة الكشف عن الموقع FANUC إصدارات النبض الدوارة على محركات الخدمة ، ومع محولات الواجهة المناسبة ،أنظمة النطاقات الخطيةتعتمد أنواع أجهزة الكشف المحددة المدعومة على تكوين الأجهزة في وحدة SDU1 ووثائق الأجهزة المطبقة في سلسلة FANUC i للجهاز CNC المعني.
السؤال 4: ما هي الاحتياطات المتعلقة بـ ESD التي تنطبق عند التعامل مع A20B-2100-0270؟
قم بتشغيل وحدة التحكم CNC بالكامل قبل الوصول إلى وحدة SDU1 أو PCB الخاصة بها. تعامل مع A20B-2100-0270 بواسطة حزام معصم مضاد للستاتيك على سطح آمن من ESD.يحتوي PCB على دوائر معالجة إشارات التناظرية الدقيقة لتعزيز ردود الفعلاستبدل فيوز ألفا (A60L-0001-0290#LM20) إذا كان قد انفجر أثناء حدث الفشل.
