لوحة الدوائر CNC
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6FX1124-6AD02 |

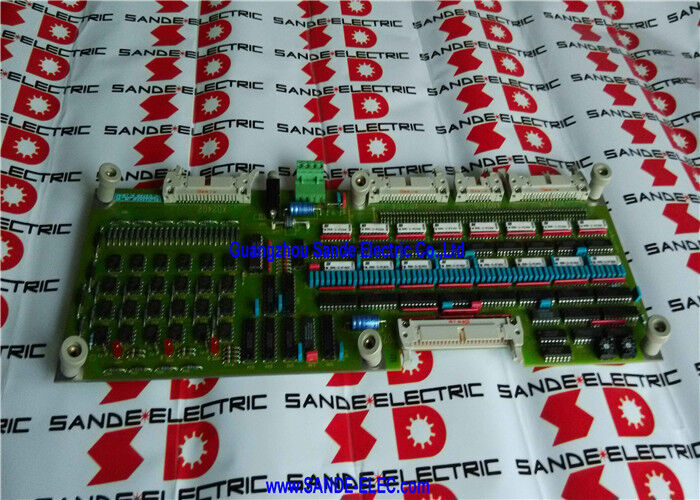

6FX1124-6AD02 عبارة عن وحدة فرعية للإدخال/الإخراج الرقمي لعائلة التحكم SINUMERIK CNC - على وجه التحديد منصات SINUMERIK 3 و810 و820 ونظام 800. هذه هي آلات CNC من الجيل الأقدم من SINUMERIK التي خدمت الأدوات الآلية ومراكز التصنيع ومراكز الخراطة من الثمانينيات وحتى أوائل العقد الأول من القرن الحادي والعشرين. يوفر 6FX1124-6AD02 واجهة الإدخال/الإخراج للماكينة التي تربط منطق التحكم الداخلي لـ CNC بإشارات الماكينة الخارجية.
| المعلمة | قيمة |
|---|---|
| المدخلات الرقمية | 64 |
| المخرجات الرقمية | 32 |
| الموصلات | 3 موصلات الإدخال |
| لوحة التركيب | غير متضمنة |
| وحدة الرف | 6FC3984-3RA |
| عائلة CNC | سينوميريك 3، 810، 820، نظام 800 |
| مسلسل | 6FX1 |
في أنظمة التحكم في الأدوات الآلية القائمة على SINUMERIK، تشكل وحدات الإدخال/الإخراج الرقمية مثل 6FX1124-6AD02 طبقة الاتصال المادية بين CNC وأداة الآلة:
64 المدخلات الرقمية:قراءة حالة التشغيل/الإيقاف لإشارات الماكينة المنفصلة - مفاتيح الحد على كل محور (التجاوز الإيجابي والسلبي)، ومفاتيح الموضع المرجعية، ومفاتيح قفل الأبواب، وأجهزة استشعار مستوى سائل التبريد، ومفاتيح الضغط الهيدروليكي والهوائي، وأجهزة استشعار موضع مخزن الأدوات، وتأكيد اتجاه عمود الدوران. عند 64 مدخلاً، يوفر 6FX1124-6AD02 عددًا كبيرًا من الإدخال/الإخراج لمجموعة كاملة من إشارات مركز المعالجة.
32 مخرجًا رقميًا:قيادة مشغلات الماكينة المنفصلة من منطق PMC (وحدة التحكم في الماكينة القابلة للبرمجة) CNC - صمامات الملف اللولبي لسائل التبريد ونفخ الهواء والتشحيم والدوائر الهيدروليكية؛ ملفات التتابع للتحكم في المقاولين. مصابيح المؤشر وأوامر تعشيق فرامل المغزل.
خطأ وحدة الإدخال / الإخراج الفرعية في مركز المعالجة SINUMERIK 810:يقوم مركز التصنيع SINUMERIK 810 CNC بتطوير أخطاء الإدخال / الإخراج - يفقد CNC إشارات الماكينة المتعددة في وقت واحد، أو تفشل المدخلات أو المخرجات المحددة في الاستجابة. تم تحديد 6FX1124-6AD02 على أنها الوحدة الفرعية المعيبة من شاشة إنذار الجهاز وتشخيصات الإدخال/الإخراج. يؤدي الاستبدال إلى استعادة تشغيل الإدخال/الإخراج الصحيح للجهاز.
الصيانة المخططة:تحافظ منشأة الإنتاج التي تحافظ على معدات SINUMERIK 3 أو 820 CNC الأقدم على 6FX1124-6AD02 كقطعة احتياطية لنظام التحكم المحدد الذي تم تركيبه فيه.
Q1: كيف يمكنني التأكد من أن 6FX1124-6AD02 هي وحدة الإدخال/الإخراج الصحيحة لجهاز SINUMERIK CNC الخاص بي؟
اقرأ رقم الجزء من ملصق الوحدة الفرعية المثبتة داخل الحامل. إذا كان يقرأ 6FX1124-6AD02، فهذا هو الاستبدال المؤكد. مرجع ترافقي مع الرسومات الكهربائية للجهاز ودليل صيانة SINUMERIK لتأكيد موضع حامل الوحدة وتخصيص الإدخال/الإخراج.
س2: ما هي وظيفة موصلات الإدخال الثلاثة في 6FX1124-6AD02؟
تقوم موصلات الإدخال الثلاثة بتوزيع المدخلات الرقمية البالغ عددها 64 عبر ثلاث نقاط توصيل مادية - مما يوفر تجميعًا منطقيًا لإشارات الإدخال حسب منطقة الماكينة أو الوظيفة، مع الحفاظ على إمكانية التحكم في أحجام الموصلات الفردية. تحمل كل مجموعة موصلات جزءًا من إجمالي عدد المدخلات البالغ 64 مدخلاً، والتي يتم توصيلها من إشارات منطقة الجهاز المحددة.
س3: هل يتطلب 6FX1124-6AD02 التكوين أو تحديد المعلمات بعد الاستبدال؟
يتم تحديد مهمة الإدخال/الإخراج الرقمية لأنظمة SINUMERIK 3 و810 و820 CNC من خلال بيانات آلة CNC وبرنامج سلم PMC - ولا يتم تخزينها في وحدة الإدخال/الإخراج الفرعية نفسها. لا يتطلب استبدال 6FX1124-6AD02 إعادة إدخال تكوين الإدخال/الإخراج. بعد تركيب البديل، تأكد من أن كل مدخل ومخرج يستجيب بشكل صحيح من خلال شاشة تشخيص الإدخال/الإخراج الخاصة بـ CNC.
س 4: ما هي احتياطات ESD المطبقة عند التعامل مع 6FX1124-6AD02؟
يجب إيقاف تشغيل خزانة التحكم SINUMERIK 3/810/820 قبل الوصول إلى الوحدات الفرعية المثبتة على الحامل. تعامل مع 6FX1124-6AD02 بحزام معصم مؤرض مضاد للكهرباء الساكنة على سطح آمن من ESD - تحتوي لوحات الإدخال / الإخراج SINUMERIK الأقدم على أجهزة منطقية CMOS حساسة للتفريغ الكهروستاتيكي. قم بالتخزين في عبوة مضادة للكهرباء الساكنة بين الإزالة والتركيب.
