| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIEMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6GK1541-2BA00 |

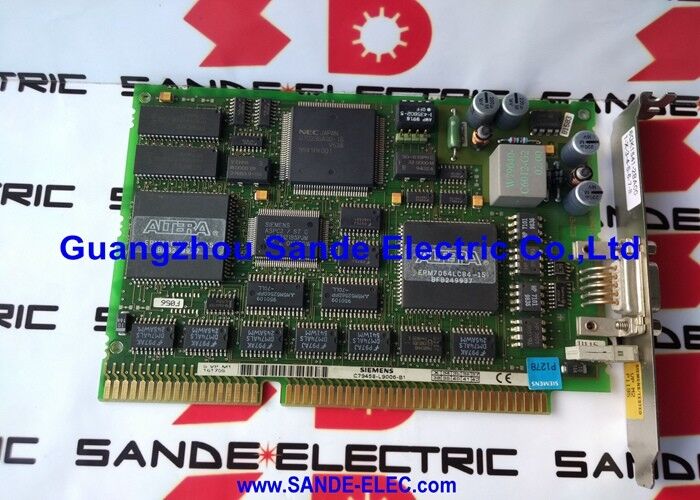

6GK1541-2BA00 هو CP 5412/A2 لوح معالج الاتصالات SIMATIC NET الذي يتم تثبيته في فتحة حافلة ISA لجهاز كمبيوتر شخصي ويوفر واجهة PROFIBUS الرئيسية أو العبدة.كانت هذه البطاقة هي الحل الأليفي القياسي لربط أجهزة البرمجة من سيمنس PG وأجهزة الكمبيوتر الشخصية ذات الأغراض العامة التي تعمل على STEP 5، الخطوة 7، أو غيرها من البرمجيات الهندسية والتشخيصية SIMATIC إلى PROFIBUS DP/FMS شبكات الحافلات الميدانية.
CP 5412/A2 ("A2" = نسخة الأجهزة 2) يوفر الطبقة المادية اللازمة and protocol handling that a standard PC's parallel or serial port cannot supply — PROFIBUS requires specific real-time communication that a dedicated processor card handles independently of the PC's main CPU.
| المعلم | القيمة |
|---|---|
| النوع | CP 5412/A2 (معالج الاتصالات) |
| الحافلة | ISA (هندسة المعيار الصناعي) |
| عرض الحافلة | 16-بيت |
| النسخة | A2 (النسخة 2) |
| البروتوكول | بروفيبوس (DP و FMS) |
| التطبيق | اتصال شبكة PG/PC إلى PROFIBUS |
| السلسلة | سيماتيك نت |
بروفيبوس (Process Field Bus) هو معيار فيديوبس صناعي يتم نشره على نطاق واسع في أنظمة سيمنس سيماتيك PLC ، وآلات سينومريك CNC ، وأنظمة محركات سيمودريف ، وأجهزة العملية:
بروفيبوس دي بي (أجهزة الطرفية اللامركزية):التغيير الأكثر شيوعًا مصمم لتبادل البيانات السريع بين جهاز تحكم رئيسي (PLC أو CNC) والعبيد الموزعين لإدخال وإخراج (محطات إدخال وإخراج عن بعد ، محركات القيادة ، أجهزة الاستشعار).يعمل DP بسرعة تصل إلى 12 Mbit / s.
بروفيبوس إف إم إس (مواصفات رسالة الحقل):متغير أقدم لتبادل البيانات بين أجهزة الميدان الذكية يستخدم بشكل أقل شيوعا من DP.
6GK1541-2BA00 CP 5412/A2 يوفر لجهاز الكمبيوتر القدرة على العمل كعقدة PROFIBUS الرئيسية أو العبدة تمكين برنامج البرمجة STEP 5 أو STEP 7 من الاتصال عبر الإنترنت إلى PLC ،قراءة التشخيص، ومراقبة حالات الإدخال والإخراج، وتحميل البرامج مباشرة عبر شبكة PROFIBUS.
اتصال شبكة PG/PC إلى PROFIBUS:يحتاج برنامج هندسي من شركة سيمنس PG يعمل على برنامج STEP 7 إلى الاتصال بشبكة PROFIBUS DP لبرمجة أو تشخيص نظام SIMATIC S7 PLC.6GK1541-2BA00 CP 5412/A2 يوفر واجهة PROFIBUS من فتحة ISA PG.
الوصول التشخيصي لأنظمة PROFIBUS القديمة:يحتاج مهندس الصيانة إلى تشخيص شبكة PROFIBUS DP القديمة باستخدام جهاز PG أو PC الصناعي مع فتحة ISA.توفر بطاقة 6GK1541-2BA00 اتصال الشبكة المادية ومعالجة البروتوكول لبرنامج التشخيص.
س1: ما البرنامج المطلوب لاستخدام 6GK1541-2BA00 للاتصال مع PROFIBUS؟
يتطلب CP 5412/A2 برامج تشغيل ويندوز وبرمجيات SIMATIC NET التي يتم توفيرها عادة كجزء من حزمة برنامج SIMATIC NET PC أو تثبيت برنامج هندسي STEP 7.يتم تكوين عنوان البطاقة PROFIBUS ومعلمات الاتصال من خلال أداة تكوين واجهة SIMATIC NETيجب أن تكون إصدار البرنامج المحدد متوافقة مع نظام التشغيل المضيف ومراجعة الأجهزة CP 5412/A2.
س2: أي نظام تشغيل يدعم 6GK1541-2BA00؟
تم تصميم CP 5412/A2 لأنظمة تشغيل Microsoft Windows الحالية خلال فترة إنتاجها ، وخاصة Windows NT و Windows 98 و Windows 2000.الدعم لنظم تشغيل لاحقة يعتمد على إصدار برنامج SIMATIC NET المتاح لأجهزة CP 5412تتوافق مراجعة الأجهزة A2 مع بيئة البرمجيات المتاحة في أواخر التسعينات وأوائل الألفية.
س3: ما هو الفرق بين بطاقات CP 5412/A2 وبطاقات PROFIBUS CP لاحقة (مثل CP 5611) ؟
يستخدم CP 5412/A2 (6GK1541-2BA00) حافلة ISA القديمة وهي تناسب فتحات توسيع ISA الموجودة في أجهزة PG القديمة وأجهزة الكمبيوتر الصناعية من التسعينيات.بطاقات لاحقة مثل CP 5611 و CP 5613 تستخدم حافلة PCI، والتي حلت محل ISA في بنيات الكمبيوتر الحديثة. توفر بطاقات PCI عرضًا نطاقًا أكبر للقطارات وهي متوافقة مع أجهزة الكمبيوتر الجيل الحالي.CP 5412/A2 خصيصًا للمعدات المجهزة بـ ISA لا يمكن تركيبها في فتحة PCI.
السؤال 4: ما هي كابلات ومتصلات PROFIBUS المطلوبة مع 6GK1541-2BA00؟

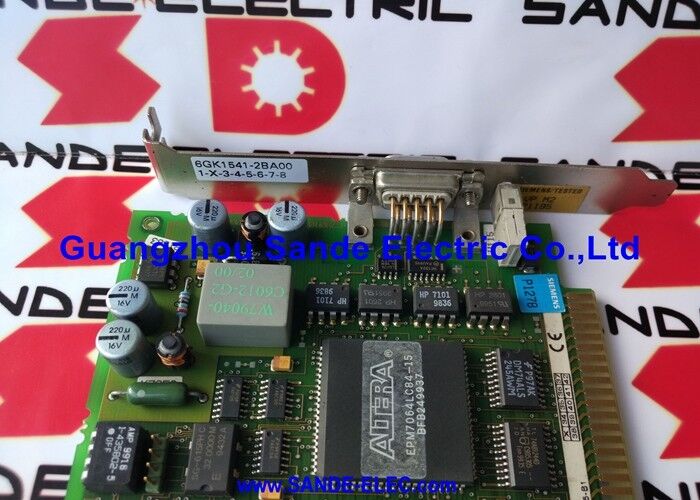

تستخدم PROFIBUS DP/FMS كابلًا مُخصصًا محميًا مزدوجًا مع عائقًا مميزًا يصل إلى 150 Ω ¢ كابل حافلة PROFIBUS من النوع A أو النوع B.الاتصال إلى CP 5412/A2 هو من خلال عيار 9 دبوس Sub-D الإناث مرفق في حامل البطاقة، مع أسلاك إشارة A و B من كابل PROFIBUS متصلة بمواقف الدبوس المحددة.يجب تشغيل المقاومة النهائية 150 Ω في العقدة الأولى والأخيرة على الكابل.
السؤال 5: هل 6GK1541-2BA00 هو PROFIBUS DP master أم slave؟
يمكن أن يعمل CP 5412/A2 كصاحب DP PROFIBUS DP Class 1 (المراقب الأساسي الذي يدير تبادل الإدخال والإخراج الدوري مع عبيد DP) ،مستشار DP من الفئة 2 (استاذ البرمجة والتشخيص - الدور الذي يستخدمه STEP 7 أو STEP 5 للوصول عبر الإنترنت)، أو كعبيد DP (حيث يستجيب الكمبيوتر الشخصي لطلبات I / O من رئيس PLC). يتم تكوين الدور التشغيلي من خلال برنامج SIMATIC NET ، وتدعم بطاقة الأجهزة جميع الوضعين.
