لوحة الدوائر CNC
>
|

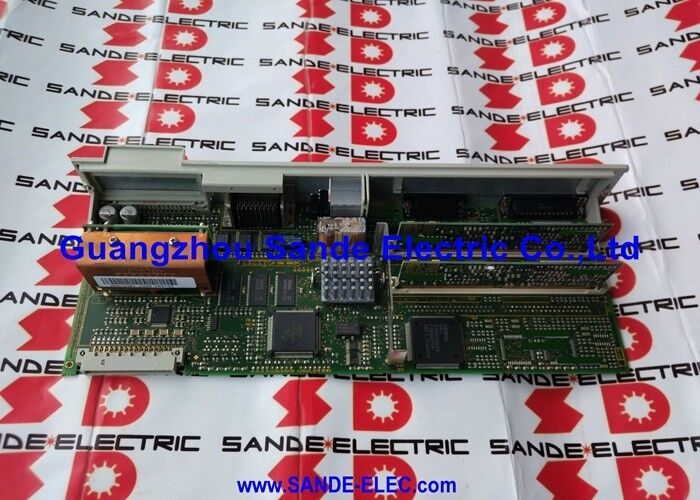

| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIEMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6SN1118-0DK23-0AA0 |
ينتمي 6SN1118-0DK23-0AA0 إلى عائلة وحدة التحكم في الأداء 6SN1118 - الوحدات الإضافية التي توفر طبقة الذكاء داخل وحدات محرك SIMODRIVE 611-D. ضمن العائلة الفرعية 6SN1118-0Dxx23:
| جزء | إعدادات |
|---|---|
| 6SN1118-0DG21-0AA1 | محور واحد، sin/cos 1Vpp وEnDat |
| 6SN1118-0DK23-0AA0 | تكوين DK23 – القياس المباشر |
يحدد تعيين DK23 ضمن 6SN1118 مجموعة محددة من تكوين المحور ونوع نظام القياس - يتميز عن DG21 (محور واحد، الموصوف أعلاه) بحرف التكوين "K" ورمز البديل "23".
| المعلمة | قيمة |
|---|---|
| مسلسل | سيمو درايف 611-د |
| يكتب | وحدة الأداء (وحدة التحكم الإضافية) |
| أداء | رقمي |
| يتحكم | حلقة مغلقة |
| نظام القياس | القياس المباشر |
| طلب | CNC |
مراكز التصنيع عالية الدقة:تصنيع خماسي المحاور لمكونات الفضاء الجوي، وتصنيع القوالب والقالب، والثقب الدقيق - حيث تنتشر أخطاء تحديد موضع المحور الناتجة عن خطأ درجة المسمار الرصاص أو الانجراف الحراري مباشرة إلى أخطاء الأبعاد في قطعة العمل.
آلات الطحن:يتطلب الطحن الدقيق الحفاظ على دقة موضع مستوى الميكرون طوال دورات الطحن الطويلة على الرغم من التمدد الحراري. يقوم القياس المباشر عبر أجهزة التشفير الخطية بتصحيح هذا التوسع في الوقت الفعلي.
محاور CMM (آلة قياس الإحداثيات):يجب أن يتم التحقق من دقة موضع محاور آلة القياس بشكل مستقل عن التآكل الميكانيكي - توفر أجهزة التشفير المباشرة ذلك بشكل مستقل عن حالة اللولب الكروي أو الحامل.
SIMODRIVE 611-D خطأ محور القياس المباشر:تقوم أداة آلة CNC ذات محاور القياس المباشرة بتطوير أخطاء التحكم في الموضع على محور واحد - يتم تحديد وحدة أداء الحلقة المغلقة ذات إمكانية القياس المباشر على أنها الخطأ. تم تركيب 6SN1118-0DK23-0AA0 كبديل. تتم استعادة التحكم الصحيح في الموضع عالي الدقة.
تشغيل محرك مركزي للتصنيع عالي الدقة:يتم تشغيل مركز تصنيع دقيق مزود بأجهزة تشفير خطية على جميع المحاور باستخدام محركات SIMODRIVE 611-D. يتم تثبيت 6SN1118-0DK23-0AA0 في كل وحدة محرك تتصل بمحور قياس مباشر.
س1: ما هو التحسن العملي في الدقة من خلال القياس المباشر عبر ردود الفعل الحركية فقط؟
دقة تحديد المواقع من جهاز تشفير المحرك وحده محدودة بسبب خطأ درجة المسمار الرصاص، والتمدد الحراري لبرغي الرصاص، ورد الفعل العكسي. تحقق أنظمة لولبية الرصاص النموذجية دقة تحديد المواقع بمقدار ±5-15 ميكرون. من خلال قياس التشفير الخطي المباشر عبر وحدة نمطية مثل 6SN1118-0DK23-0AA0، تُغلق حلقة الموضع عند موضع المحور الفعلي - مما يؤدي إلى التخلص من خطأ درجة الصوت والانحراف الحراري من ميزانية الخطأ، وتحقيق ±1–3 ميكرون اعتمادًا على دقة التشفير.
س2: ما هي أنواع التشفير التي يدعمها 6SN1118-0DK23-0AA0 لقناة القياس المباشر؟
تقبل وحدات أداء القياس المباشر SIMODRIVE 611-D أجهزة تشفير خطية أو دوارة عالية الدقة لقناة القياس المباشر - عادةً Heidenhain أو مقاييس خطية مكافئة مع sin/cos 1Vpp أو واجهات رقمية. تم تأكيد نوع التشفير المحدد والدقة التي يدعمها 6SN1118-0DK23-0AA0 من خلال أوصاف وظائف Siemens SIMODRIVE 611-D ووثائق الأجهزة المعمول بها.
Q3: هل يمكن استخدام 6SN1118-0DK23-0AA0 بدون جهاز تشفير القياس المباشر - باستخدام جهاز تشفير المحرك فقط؟
يمكن لوحدة أداء القياس المباشر أن تعمل عادةً في وضع تشفير المحرك فقط عندما لا يكون دخل التشفير المباشر متصلاً - ولكن هذا ينفي الغرض من وحدة المواصفات الأعلى. يؤدي استخدام 6SN1118-0DK23-0AA0 بدون جهاز تشفير مباشر إلى استبدال وحدة الأداء القياسية ولا يستفيد من إمكانية القياس المباشر. تأكد من وثائق SIMODRIVE 611-D ما إذا كانت عملية تشفير المحرك فقط مدعومة لهذا المتغير المحدد.
س 4: هل يتطلب استبدال 6SN1118-0DK23-0AA0 النسخ الاحتياطي للمعلمات واستعادتها؟
نعم - تقوم وحدات التحكم في الأداء SIMODRIVE 611-D بتخزين معلمات محرك الأقراص الخاصة بالمحور. عند استبدال 6SN1118-0DK23-0AA0، يجب عمل نسخة احتياطية لمعلمات محرك الأقراص (بما في ذلك كل من تشفير المحرك وبيانات تكوين التشفير المباشر) قبل الإزالة واستعادتها إلى وحدة الاستبدال عبر وظيفة إدارة بيانات محرك الأقراص SINUMERIK CNC. هناك حاجة إلى اهتمام خاص بمعلمات القياس المباشر لجهاز التشفير - ويجب ضبطها بشكل صحيح للمقياس الخطي المحدد المثبت على محور الماكينة.
