| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A02B-0301-B801 |
رقم الجزء:A02B-0301-B801المصنع:شركة فانوك (اليابان)خط المنتجات:سلسلة FANUC 0i ️ 0i-B الجيلالاختلاف:0i Mate-TB (مصل / منصة تحويل)الوظيفة:وحدة التحكم الكاملة لنظام CNC مجموعة الأجهزة المركزية التي تحتوي على لوحة وحدة المعالجة المركزية الرئيسية ، واجهة FSSB servo ، PMC (مراقب آلة قابل للبرمجة) ،وتوفير بطاقات قابلة للتشغيل الاختيارية (الرسومات)، ذاكرة الوصول العشوائي (RAM، ROM) كما هو محدد من قبل صانع آلات الأدواتبطاقة المعالجة المركزية الرئيسية:A16B-3200-0495 لوح المعالج الذي يحمل التحكم في المحور، التحكم في الغزل، تنفيذ سلم PMC، تخزين البرامج وذاكرة النظامواجهة الخدمة:FSSB (FANUC Serial Servo Bus) ربط سري عالي السرعة بالألياف البصرية إلى مكبرات FANUC αi/βiتكوين الجهاز (0i Mate-TB):أجهزة التشغيل ما يصل إلى 4 محاور مدفوعة في المجموع، تشكيل متزامن لـ 2 محورات (كإعداد Mate-TB القياسي)الحالة:السلسلة الـ Legacy 0i-B (تم إيقافها من التصنيع الجديد ؛ متوفرة كوحدات مصنعة / متجددة / فائض)المصدر:اليابانالتطبيقات:استبدال قطع الغيار وصيانتها للمحاور ومراكز التدوير وأجهزة التدوير المجهزة أصلاً بأجهزة التحكم في FANUC Series 0i Mate-TB عامة في ماركات آلات الأدوات بما في ذلك Mazak ،دوسان، Takisawa، Leadwell، ومختلف المصنعين الآسيويين والأوروبيين للدراجات من 2000s حقبة

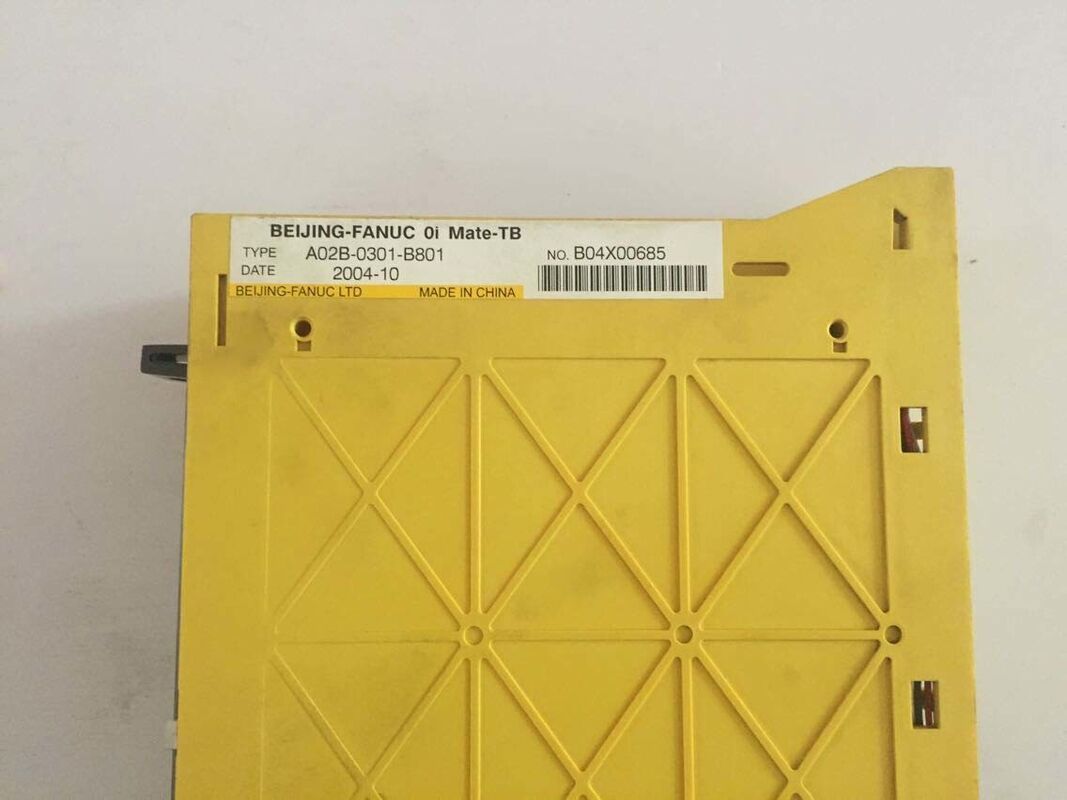

الـFANUC A02B-0301-B801هي وحدة النظام لمجموعة FANUC 0i Mate-TB ، وهي نسخة من سلسلة FANUC من سلسلة 0i Mate-TB من أوائل منتصف 2000s. في بنية التحكم 0i ،وحدة النظام هي قلب جهاز التحكم: التجميع المادي الذي يدمج لوحة وحدة المعالجة المركزية الرئيسية ، ودورات واجهة FSSB ، و PMC (PLC المتكاملة لFANUC لإدارة إشارات الآلة) ،وبنية تحتية الاتصال للبطاقات الوظيفية الاختياريةكل شيء آخر في خزانة التحكم لوحة المشغل، مكبرات الخدمة، مكبرات الغزل، وحدات الإدخال / الإخراج
يشير تسمية "0i Mate" إلى نسخة مبسطة من سلسلة 0i الكاملة،تم تحسينها لدمج فعال من حيث التكلفة في آلات أصغر مع الحفاظ على التوافق مع بيئة البرمجيات الكاملة 0i"TB" يحدد هذا أيضاً باعتباره نوع آلة الالتفاف ، تم تكوينها مسبقًا مع برنامج تحكم المحور والدوامة المناسب لتطبيقات الدوائر.في تثبيت محول Mate-TB النموذجي، تتحكم وحدة النظام في محورين إضافيين (X و Z) بالإضافة إلى الغزل ، مع وجود محور C الاختياري (مؤشر الغزل) ومحور Y المتاح كترقية تكوينية من خلال خيارات المعلمات والبرمجيات.
A02B-0301-B801 يواجه الآن حصرا تقريبا كعنصر صيانة للنظام التحكم لدورة التي تم تصنيعها في 2000s ولا يزال في الخدمة الإنتاج.عندما تفشل وحدة النظام، أو عندما تكون هناك حاجة إلى ترقية من وحدة 0i-B القديمة إلى مراجعة لاحقة ،A02B-0301-B801 هي الأجهزة البديلة المناسبة للآلات التي كانت مجهزة أصلاً بهذا الجيل من التحكم الدقيق.
| المعلم | القيمة |
|---|---|
| السلسلة | FANUC 0i Mate-TB (جيل 0i-B) |
| وحدة المعالجة المركزية الرئيسية | A16B-3200-0495 |
| حافلة الخدمة | FSSB (FANUC سيرفوباس سلسلة) |
| منصة الآلة | الالتفاف (الدوران) |
| المحاور المسيطرة | ما يصل إلى 4 (معيار محورين) |
| PMC | متكاملة |
| البطاقات الاختيارية | الرسومات، ذاكرة الوصول العشوائي، ذاكرة الوصول العشوائي (محددة من قبل المطور) |
| الوضع | الفائض / الفائض المتبقي |
| الأصل | اليابان |
FSSB (FANUC Serial Servo Bus) هي رابط الاتصال الرقمي عالي السرعة الذي يربط وحدة نظام CNC بمضخات FANUC servo (αi series SVM ، βi series SVU) ومضخة الغزل.بدلاً من إشارة مرجعية سرعة التناظرية التقليدية ± 10 فولت وكابل رد فعل مكيف منفصل، FSSB يحل محل كل هذه مع حلقة واحدة كابل الألياف الضوئية تعمل في 4Mbps. على هذه الحلقة واحدة،تقوم CNC بإرسال أوامر الموقع وتتلقى ردود فعل عن الموقع لجميع المحاور المتصلة في 0i Mate-TB، عادةً محور X ، محور Z ، والدوامة في دورة اتصال متزامنة واحدة.
FSSB يقلل بشكل كبير من تعقيد الأسلاك في الخزانة الكهربائية للآلة. A three-axis lathe that previously required 9 signal cables between the CNC and the servo amplifiers (±10V speed reference and enable/alarm signals per axis) requires only 2 fibre-optic cables with FSSB — one from the system unit to the first amplifier، وربط سلسلة المربعات بين المضخات اللاحقة. The fibre-optic medium is also inherently immune to the electromagnetic interference generated by the servo amplifiers' PWM switching — a practical benefit in the crowded electrical cabinets of CNC lathes.
بطاقة وحدة المعالجة المركزية الرئيسية A16B-3200-0495 هي قلب المعالجة لوحدة النظام A02B-0301-B801. تحمل هذه البطاقة المعالج الرئيسي لـ CNC ، و DRAM للبرنامج وتخزين البيانات ،تخزين SRAM المدعوم بالبطارية للحفاظ على المعلمات والبرامج من خلال فقدان الطاقة، معالج PMC وتخزين برنامج السلم الخاص به، و DSP التحكم في محور الخدمة، و واجهة الاتصال FSSB.الغالبية العظمى من معلومات نظام التحكم، التحكم في الغزل، تنفيذ البرنامج، مسح سلم الماكينة ينفذ على هذا اللوح واحد.
تسمح بنية البطاقة المكونة من وحدات استبدالها المستهدف على مستوى اللوحة عندما تفشل الأنظمة الفرعية المحددة: إذا كانت بيانات SRAM تالفة ، يمكن استبدال البطارية دون إزعاج المعالج الرئيسي.إذا فشلت نظام تحكم المحور DSP بينما تظل الوظائف الأخرى سليمة، إصلاح أو استبدال على مستوى اللوحة يعالج الخطأ دون استبدال وحدة النظام بالكامل.
PMC من FANUC (تحكم الماكينة القابلة للبرمجة) هو وظيفيا PLC المضمنة في نظام CNC، تشغيل برنامج سلمها بالتوازي مع وظائف تحكم الحركة من CNC.PMC يتعامل مع كل من منطق عدم الحركة للآلة: إشارات قفل الأبواب ، التحكم في ناقل الشريحة ، إدارة مضخة المبرد ، المنطق الهيدروليكي لـ chuck / tailstock ، أوامر تحديد موقع برج الأدوات ، مراقبة رلاي الأمان ، التحكم في مصباح لوحة المشغل ،وتبديل الوضع بين اليدوية، MDI، والعمل التلقائي.
في 0i Mate-TB ، يتم تخزين سلم PMC على بطاقة وحدة المعالجة المركزية الرئيسية وهو محدد لتصميم صانع آلة الأدوات. عندما يتم الحصول على وحدة نظام A02B-0301-B801 كاحتياطي ،قد يحتوي على سلم PMC للآلة الأصلية وبارامترات CNC أو قد تم مسحهاقبل تثبيت وحدة نظام استبدال، يجب تحميل النسخ الاحتياطي المعلمات من صانع آلة آلة و PMC سلم النسخ الاحتياطي.لا يمكن للآلة تنفيذ منطقها المحدد للآلة، بغض النظر عن أجهزة CNC التي تعمل.
تم إنتاج سلسلة FANUC 0i-B حتى منتصف 2000s تقريبًا ، عندما حل محل 0i-C و 0i-D لاحقًا كجيل حالي.الآلات التي تم بناؤها مع أجهزة التحكم 0i-B هي الآن عادة 15-25 سنة، مما يعني أن منظمات الصيانة يجب أن تتحرك في جيل الأجهزة التي لم تعد فانوك تصنع جديدة. لوحات الاحتياطي ووحدات النظام لـ 0i-B متوفرة من خلال ثلاث قنوات:مخزون قطع الغيار الخاصة بـ FANUC (تقلص)، تجار المكونات المتخصصة CNC ومصنعي الترميم الذين يحافظون على مخزون فائض اختبار، وخدمات الإصلاح التي تعيد ألواح معطلة إلى حالة العمل.
وحدة النظام A02B-0301-B801 هي من بين أكثر مكونات 0i-B متاحة على نطاق واسع بسبب انتشارها على نطاق واسع عبر العديد من صانعي المثبتات في 2000s. ومع ذلك، فإن التوافر يضيق سنويا، and maintenance engineers responsible for fleets of 0i-Mate-TB machines are advised to hold at least one tested spare system unit per machine type to avoid extended production downtime during a control failure.
س1: تم الحصول على وحدة النظام كجزء احتياطي. ما هي المعايير والبيانات التي يجب تحميلها قبل أن يتم تشغيل الآلة؟
تحتاج وحدة نظام استبدال إلى ثلاث مجموعات من البيانات قبل أن تعمل الآلة: معايير نظام CNC (نسخة احتياطية من المعلمات من مستندات صانع الآلة الأصلية أو آلة الآلة ،عادة ما يتم تحميلها عبر بطاقة الذاكرة أو RS-232)؛ برنامج سلم PMC (منطق PLC الخاص بالجهاز ، مدعوم من التحكم الأصلي أو المستولى عليه من صانع الجهاز) ؛وبيانات الهندسة و البيانات الهندسية للقطعة المستخدمة (من سجلات مشغل الآلة). بدون سلم PMC الصحيح ، لن يعمل منطق السلامة والإغلاق في الآلة. يصف دليل تشغيل FANUC Mate-TB (B-63835EN) إجراء استعادة المعلمات.
س2: ما هي مكبرات الخدمة المتوافقة مع واجهة FSSB على A02B-0301-B801؟
تتصل وحدة النظام 0i Mate-TB عبر FSSB بوحدة FANUC αi-series (SVM2 ، SVM3) و βi-series (SVU) لمضخات الخدمة.
يجب أن يتطابق نوع المضخم مع مواصفات محركات الخدمة (سلسلة المحركات ، وتحديد التيار ، ونوع مكيف). لا يتم دعم خلط المضخمين αi مع محركات βi أو العكس بشكل عام.
يحدد الرسم الكهربائي لمصنع آلة الأدوات نوع المضخم الدقيق وتعيين المحور.
عند استبدال مكبر خدمة في آلة Mate-TB موجودة ، من الضروري مطابقة نموذج مكبر الأصلي وضمان تعيين عنوان عقدة FSSB بشكل صحيح.
السؤال 3: هل يمكن ترقية 0i Mate-TB A02B-0301-B801 إلى وظائف 0i-C أو 0i-D؟
ليس بشكل مباشر أجهزة A02B-0301-B801 هي خاصة بالجيل لبرنامج 0i-B. التحديث من 0i-B إلى 0i-C أو 0i-D يتطلب استبدال وحدة النظام وربما مكبرات الخدمة ،لوحة المشغل، وعرض مع الجيل الحالي من الأجهزة.
إن مسار هجرة FANUC لآلات 0i-B يتضمن استبدال كامل لنظام التحكم. في حين يمكن تكييف سلم PMC من 0i-B إلى 0i-D مع الجهد الهندسي،معايير الحركة تتطلب إعادة ضبط على الأجهزة الجديدة.
هذا النوع من تحديث التحكم عادة ما يكون مشروع رأسمالي كبير ، وليس تبادل مكونات.
السؤال 4: ما هو السبب المعتاد لفشل وحدة النظام A02B-0301-B801 ، وهل يمكن إصلاحه على مستوى اللوحة؟
أنماط الفشل الشائعة تشمل فشل بطارية SRAM (التي تسبب فقدان المعلمات والبرامج في دورة الطاقة) ،مكثفات الكهربائية الفاشلة على قسم إمدادات الطاقة (تسبب في الجهد غير المستقر وسلوك محور غير منتظم)، فشل FSSB واجهة ICs (التي تسبب أخطاء الاتصالات الخدمية) ، وتلف برنامج التشغيل الثابت على بطاقة CPU ذاكرة فلاش.الإصلاح على مستوى اللوحة من قبل مراكز إصلاح FANUC المتخصصة تعالج كل هذه باستثناء تلف PCB المادي.
بطاقة المعالجة المركزية A16B-3200-0495 هي الجمعية الفرعية الأكثر إصلاحًا.
مراكز الخدمة المعتمدة من قبل فانوك ومؤسسات إصلاح متخصصة مستقلة (DNC Electronics، MRO Electric،وشركات مماثلة في مختلف المناطق) تقدم وحدات النظام المعاد تجديدها والخدمات لإصلاح اللوحات.
س5: ما هو الإجراء الاحتياطي الذي يجب القيام به قبل إزالة وحدة النظام من آلة تعمل؟
قبل إزالة وحدة النظام ، قم بإنشاء نسخ احتياطية من: جميع معايير CNC (نسخ احتياطية إلى بطاقة الذاكرة عبر قائمة SYSTEM → PARAM → OPRT → (PUNCH) ، أو عبر RS-232 من فتحة بطاقة PCMCIA) ؛برنامج سلم PMC (الذي يتم احتياطه عبر شاشة PMC)، LADDER → OPRT → SAVE) ؛ جميع تحويلات قطعة العمل ، بيانات هندسة الأداة ، ومتغيرات الماكرو (عبر تسلسل OFFSET → OPRT → PUNCH).
بالإضافة إلى ذلك ، سجل جدول تعيين مكبر FSSB. تخزين هذه النسخ الاحتياطية في موقعين منفصلين (بطاقة الذاكرة والحاسب الشخصي). بدون هذه البيانات ،استعادة الجهاز إلى حالته التشغيلية بعد تغيير الأجهزة يتطلب دعم صانع الجهاز ويمكن أن يستغرق أيام بدلا من ساعات.
