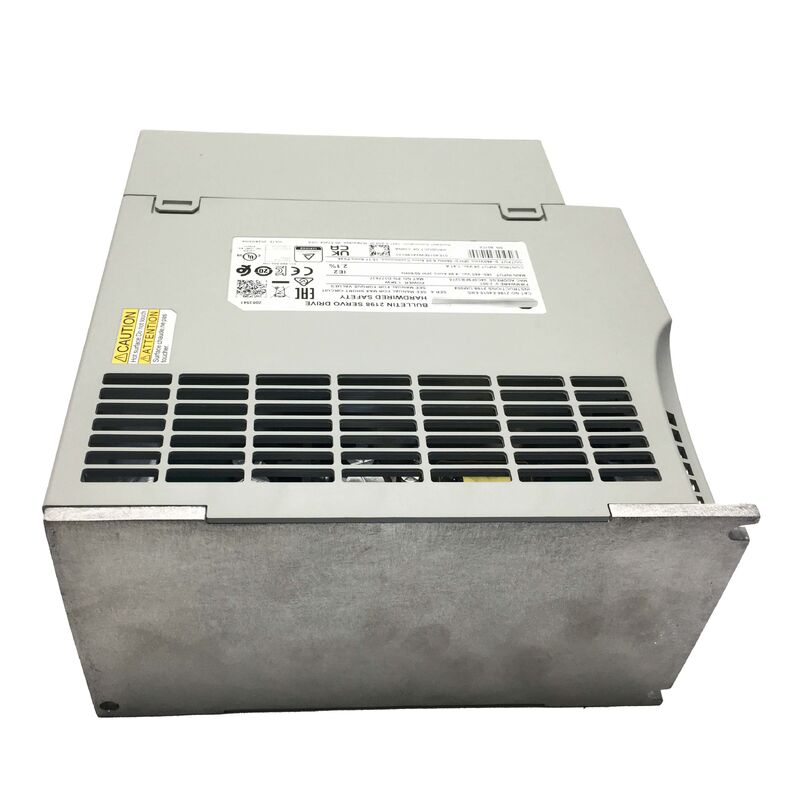

آلن برادلي 2198-E4015-ERS
1.5 كيلوواط، 400 فولت، إثير نت/آي بي، STO سلكي
رقم الجزء:2198-E4015-ERS
المصنع:ألين برادلي / روكويل أوتوماتيك
المسلسل:كينيتيكس 5100
الحالة:جديد / فائض / تم تجديده متاح
نظرة عامة
الـألن برادلي 2198-E4015-ERSهو محرك خدمة ذو محور واحد من سلسلة Kinetix 5100 من Rockwell Automation ، مصمم لتحكم الحركة القائم على EtherNet / IP في التطبيقات المستقلة.طاقة الخروج المستمرة 5 كيلوواط من مدخل 400 فولت AC، هذا المحرك يوفر سرعة دقيقة، عزم دوران، والتحكم في الموقف لتطبيقات محور الخدمة عبر التعبئة والتغليف، ومعالجة المواد، وتشغيل الآليات، والآلات الصناعية الخفيفة.
وتشمل الميزات الرئيسية إمكانية فهرسة EtherNet / IP وتنفيذ الأمان المتصل بالأسلاك الصلبة (STO).تتيح وظائف الفهرسة للجهاز تنفيذ ملفات تعريف الحركة المبرمجة مسبقًا من خلال محرك الحركة المضمن دون الحاجة إلى جهاز تحكم منفصل للحركةتنفيذ STO المتصل بالأسلاك الصلبة يوفر وظائف حاسمة للسلامة من خلال الاتصالات المادية بدلاً من شبكات السلامة.
المواصفات الرئيسية
| السلسلة |
كينيتيكس 5100 |
| طاقة الخروج المستمرة |
1.5 كيلوواط |
| الجهد المدخل |
فئة 400 فولت (380-480 فولت AC ، ثلاثي المراحل) |
| تردد الإدخال |
47-63 هرتز |
| التيار الخارجي المستمر |
6.05 أ |
| ذروة التيار الخارجي |
15.11 أ |
| فولتاج التحكم |
24 فولت متزامن (اسمية) |
| التواصل |
إيثير نت/آي بي (RJ45 مزدوج) |
| السلامة |
أجهزة محمولة آمنة للقلب (STO) |
| وضع الحركة |
فهرسة |
| تصنيف الحجرة |
IP20 / NEMA النوع 1 |
| إدخال/خروج |
2 مدخلات تشبيهة، 6 مدخلات رقمية، 6 مخرجات رقمية |
| واجهة |
عرض الحالة، أزرار الملاحة، ميني USB |
| الوزن |
1.61 كجم (3.56 رطلا) |
| البديل المقترح |
2097- V34PR5 (Kinetix 350) |
تصنيف EtherNet / IP ️ الحركة بدون وحدة تحكم الحركة
محرك تحديد Kinetix 5100 يحتوي على محرك تنفيذ الحركة الخاص به ، وتخزين وتشغيل ملفات تحرك محلية دون الحاجة إلى وحدة تحكم حركة Logix لحسابات المسار في الوقت الحقيقي.هذه الهندسة المعمارية تقلل من عبء جهاز التحكم على الآلات متعددة المحاور وتتيح تكلفة فعالة لدمج محور الخدمة المستقل.
يدعم واجهة EtherNet / IP ذات الموانئ المزدوجة طوبولوجيا Device Level Ring (DLR) ، مما يسمح بتوصيل محركات الأقراص على شبكة حلقة مع استرداد الأخطاء التلقائي.هذا يزيل نقاط الفشل الفردية ويبسط الأسلاك الخزانة للآلات مع العديد من محاور الخدمة.
السلامة المتصلة بالأسلاك الصلبة STO بدون شبكة السلامة
مؤخرة ERS تشير إلى تنفيذ Safe Torque Off المؤلف من الأسلاك الصلبة من خلال محطات السلامة المخصصة. هذه الهندسة المعمارية مثالية للآلات التي تستخدم دوائر E-stop المؤلفة من الأسلاك الصلبة ، ومركبات نقل السلامة ،أو PLCs السلامة التي تصدر إشارات السلامة منفصلة بدلا من الأوامر الأمنية القائمة على الشبكة.
إيقاف الدوران الآمن يقطع إشارات محرك البوابة، وإزالة الدوران من المحرك دون إيقاف التشغيل الكامل.محطات STO المتصلة بالأسلاك الصلبة تسمح أيضًا بتوصيل اتصالات السلامة بين محركات الأقراص المتعددة، مما يسمح بإزالة عزم الدوران في وقت واحد عبر محاور متعددة من حدث سلامة واحد.
مسار الاستبدال من 2097-V34PR5 Kinetix 350
تعيين روكويل أوتوماتيكس 2198-E4015-ERS كمسار الترقية المقترحة للآلات التي تعمل على 2097-V34PR5 Kinetix 350 محرك الأقراص.سلك التحكم، و أدوات التشغيل، والرسوم البيانية الوظيفية بين المنصات موثقة بشكل جيد من قبل روكويل.
إدخال / إخراج، عرض و الاتصال
يوفر 2198-E4015-ERS قدرات إدخال / إخراج شاملة بما في ذلك مدخلين تناظريين ، و 6 مدخلات رقمية ، و 6 مخرجات رقمية.يسمح عرض الحالة على متن الطائرة وأزرار التنقل بمراقبة حالة القيادة الأساسية والوصول إلى المعلمات دون الحاجة إلى جهاز كمبيوتر محمول. يدعم منفذ Mini USB تكوين محرك أقراص مباشر وتحديثات البرمجيات الثابتة عبر Connected Components Workbench (CCW).
الأسئلة الشائعة
هل 2198-E4015-ERS يتطلب جهاز تحكم ControlLogix أو CompactLogix للعمل؟
كلا، كمحرك تصنيف، يقوم جهاز 2198-E4015-ERS بتنفيذ ملفات تحرك مخزنة محلياً من خلال محرك الحركة المضمنيمكن التحكم به عبر المدخلات الرقمية أو رسائل إيثير نت / IP من وحدات تحكم لوجيكس القياسية، أجهزة تحكم من طرف ثالث، أو PLCs بسيطة مع مخرجات رقمية.
ما هو الفرق بين ERS (الأمان المتصل بالأسلاك الصلبة) و ESS (شبكة السلامة) ؟
ينفذ طراز ERS Safe Torque Off من خلال محطات الأمان المتصلة بالأسلاك الصلبة من مرسلات الأمان أو مخرجات PLC المفصولة للسلامة. يدعم طراز ESS CIP Safety عبر EtherNet / IP ،عندما تصل أوامر السلامة عبر الشبكة من GuardLogix أو أجهزة تحكم معتمدة للسلامة.
هل هذا المحرك بديل مباشر لـ 2097-V34PR5 Kinetix 350؟
(روكويل) تعيين 2198-E4015-ERS كإستبدال وظيفي مقترح، لكنه ليس هبوط مباشر.وبرمجيات التشغيل تختلف بين المنصاتيتطلب إعادة التوصيل وإعادة التكوين.
أي برنامج يستخدم لتكوين وتشغيل 2198-E4015-ERS؟
أداة التكوين الأساسية هي روكويل أوتوماتيشن's Connected Components Workbench (CCW) ، المتاحة كتحميل مجاني.يوفر القرص أيضًا أزرار العرض في اللوحة الأمامية وأزرار التنقل لمراقبة الحالة الأساسية والوصول إلى المعلمات.
أي أنواع المحركات متوافقة مع 2198-E4015-ERS؟
تدعم سلسلة Kinetix 5100 كلاً من المحركات الخدمية المزامنة (المغناطيس الدائم) والمحركات غير المزامنة (التحفيز). محركات الخدمة من سلسلة Allen-Bradley MPAI و MPAS و MPL هي الأزواج الأساسية المقصودة,على الرغم من أن محركات الطرف الثالث يمكن استخدامها مع إدخال بيانات المحرك المناسبة أثناء التشغيل.
