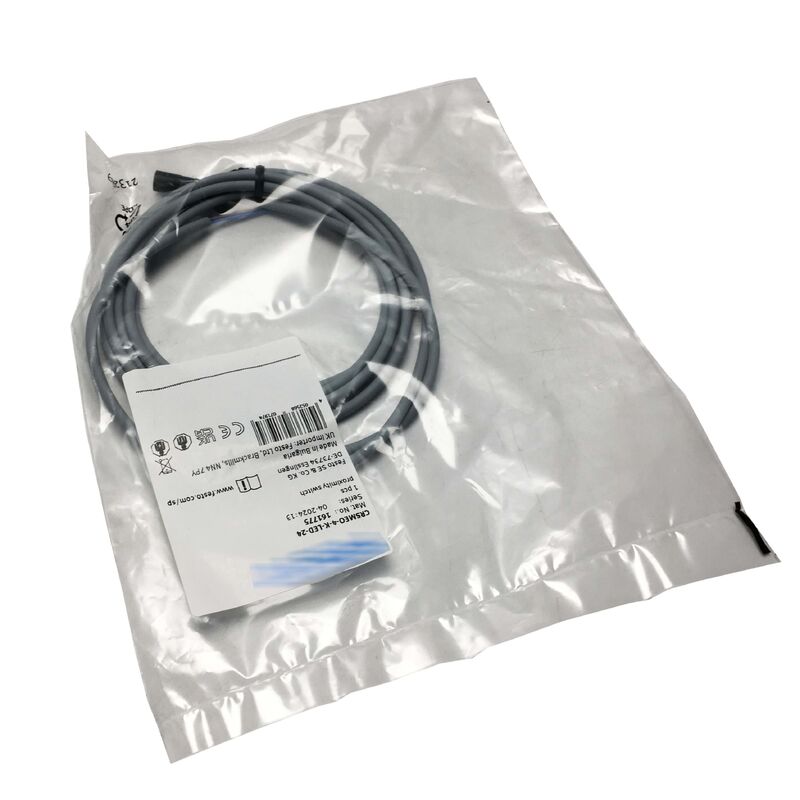

CRSMEO-4-K-LED-24 Festo Proximity Switch CRSMEO4KED24 جديد تمامًا

Festo CRSMEO-4-K-LED-24 | مستشعر تقارب مغناطيسي ريدي — 12–30 فولت تيار مستمر، 500 مللي أمبير، 800 هرتز، IP67، LED، كابل 2.5 متر، خالٍ من النحاس / خالٍ من PTFE

نظرة عامة

إن Festo CRSMEO-4-K-LED-24 هو مستشعر تقارب مغناطيسي ريدي من سلسلة CRSMEO من Festo، مصمم خصيصًا للكشف عن موضع المكابس المغناطيسية داخل الأسطوانات الهوائية.

يتم تركيبه في فتحة T أو الأخدود الخاص بمشغلات Festo، ويتوافق مع الحلقة المغناطيسية المدمجة في المكبس، ويتحول عندما يتجاوز المجال المغناطيسي عتبة الكشف — مما يؤكد مواضع نهاية الشوط أو المواضع الوسطى دون أي اتصال مادي بالمكبس نفسه.

يشير تسمية "CRSMEO" إلى المواصفات المقاومة للتآكل التي تميز هذا المستشعر عن متغيرات سلسلة SMEO القياسية.

يُلبي البناء الخالي من النحاس (خالٍ من النحاس) والخالي من PTFE مواصفات المواد لبيئات تصنيع الأغذية والمستحضرات الصيدلانية، حيث تعتبر كل من تلوث النحاس وتلوث جزيئات PTFE مخاوف منظمة.

يجعل غلاف البولي بروبلين واختيار المكونات المقاومة للتآكل عبر جسم المستشعر هذا مناسبًا للاستخدام في مناطق الغسيل، وبيئات التنظيف الحمضية، وتركيبات ملامسة الغذاء حيث سيتم تقييد بلاستيكات وطلاءات المستشعرات القياسية.

عند تردد تبديل أقصى يبلغ 800 هرتز، يستجيب CRSMEO-4-K-LED-24 بشكل أسرع بكثير من أي مشغل هوائي عملي يمكن أن يتحرك — يضمن هذا الهامش أن المستشعر لا يفوت أبدًا حدث اكتشاف بغض النظر عن مدى سرعة دورات الأسطوانة.

يعد الحد الأقصى لتيار الخرج البالغ 500 مللي أمبير سخيًا لمستشعر الموضع ويسمح له بتشغيل أضواء المؤشرات، أو ملفات المرحلات، أو بطاقات إدخال PLC مباشرة دون مخاوف بشأن تحميل تيار المروحة.

الكابل المدمج بطول 2.5 متر (لاحقة K في رقم الجزء) هو اختيار تصميم متعمد لتركيب الأسطوانة الهوائية: يجلس جسم المستشعر بالقرب من الأسطوانة، ويتجه الكابل عائدًا إلى خزانة التحكم، ويتجنب الكابل الثابت فشل اهتزاز الموصلات الذي يؤثر أحيانًا على المستشعرات من نوع الموصل في تطبيقات هوائية عالية الدورة.

يوفر مؤشر LED تأكيدًا مرئيًا فوريًا لحالة تبديل المستشعر أثناء تكليف الماكينة واستكشاف الأخطاء وإصلاحها دون الحاجة إلى أداة.

المواصفات الرئيسية

تقنية Reed المغناطيسية في استشعار الموضع الهوائي

تعمل مستشعرات Reed عن طريق اكتشاف المجال المغناطيسي لمكبس الأسطوانة — عندما يقترب المكبس من موضع المستشعر في تجويف الأسطوانة، تتجاوز قوة المجال المغناطيسي العتبة التي تغلق تلامس Reed.

يحتوي المتغير المغناطيسي المستخدم في سلسلة CRSMEO على حساسية محسنة وخصائص تبديل أكثر تحديدًا مقارنة بالتصميمات القديمة القائمة على Reed فقط، مما يترجم إلى مواضع تبديل أكثر دقة وقابلية للتكرار طوال عمر تشغيل الأسطوانة.

يعني خرج CRSMEO-4-K-LED-24 ثنائي القطب أن تلامس Reed الداخلي يفتح ويغلق بنفس علاقة القطبية بغض النظر عن الاتجاه الذي يأتي منه المجال المغناطيسي — وهي ميزة في تطبيقات المشغلات ذات الانعكاس السريع حيث قد يقترب المكبس من المستشعر من أي اتجاه سفر في نقاط مختلفة من دورة الماكينة.

خالٍ من النحاس / خالٍ من PTFE — السياق التنظيمي

في إنتاج الأغذية والمشروبات والمستحضرات الصيدلانية، يتم تقييد مواد معينة بالقرب من مناطق ملامسة المنتج بموجب معايير النظافة واللوائح الصناعية. يمكن أن يلوث النحاس وسبائكه منتجات الأغذية؛ يمكن أن تنفصل جزيئات PTFE من الحشوات أو الطلاءات وتظهر في المنتجات المنظمة.

يوفر مواصفات CRSMEO الخالية من النحاس والخالية من PTFE امتثالًا موثقًا لتركيبات المستشعرات في هذه البيئات — مما يؤكد من خلال مواصفات المواد أن المستشعر نفسه لا يساهم بهذه الملوثات المنظمة في منطقة الإنتاج، حتى في ظل ظروف الغسيل أو الاتصال العرضي.

الأسئلة الشائعة

س 1: ما هي سلسلة أسطوانات Festo التي يتوافق معها CRSMEO-4-K-LED-24؟

تم تصميم مستشعر CRSMEO-4 لسلسلة أسطوانات Festo الدائرية والأسطوانات ذات المقطع العرضي التي تتضمن مكبسًا مغناطيسيًا وفتحة C أو أخدودًا لتركيب المستشعر.

تشمل عائلات الأسطوانات المتوافقة DZF و DZH و DSBC و DSNU و DSNUP وسلاسل أسطوانات Festo القياسية الأخرى التي تحدد تركيب أخدود المستشعر.

يشير الرقم "4" في رقم الجزء إلى عامل شكل المستشعر والتوافق مع الأخدود.

سيؤكد مُكوِّن منتجات Festo ووثائق الأسطوانة أي عامل شكل أخدود مستشعر محدد ينطبق على كل سلسلة أسطوانات.

س 2: هل مؤشر LED نشط دائمًا، أم فقط عندما يتم تشغيل المستشعر؟

يتغير مؤشر LED حالته عند تنشيط خرج التبديل — يضيء عندما يكتشف المستشعر مغناطيس المكبس ويغلق التلامس العادي المفتوح (NO). ينطفئ عندما يتحرك المكبس بعيدًا ويفتح التلامس.

يوفر هذا تأكيدًا مرئيًا مباشرًا لحالة الكشف أثناء التثبيت: يضع الفني المستشعر في أخدود الأسطوانة، ويحرك الأسطوانة إلى نهاية الشوط يدويًا أو بأمر، ويؤكد إضاءة مؤشر LED للتحقق من وضع المستشعر الصحيح والاقتران المغناطيسي قبل تثبيت المستشعر في موضعه.

س 3: هل يمكن استخدام CRSMEO-4-K-LED-24 مع أسطوانات غير Festo التي تحتوي على فتحة C؟

نعم، بشرط أن تتطابق أبعاد فتحة C مع أبعاد تركيب مستشعر CRSMEO-4 وأن يحمل مكبس الأسطوانة مغناطيسًا بقوة مجال كافية لتشغيل المستشعر عند مسافة الاستشعار عبر مادة جدار الأسطوانة.

تنشر Festo أبعاد تركيب CRSMEO-4 والحد الأدنى المطلوب للمجال المغناطيسي؛ قارن هذه مقابل مواصفات أخدود الأسطوانة المستهدفة ومواصفات مغناطيس المكبس. المستشعر نفسه ليس حصريًا كهربائيًا أو منطقيًا لأسطوانات Festo.

س 4: ما هي أهمية الخرج ثنائي القطب، وكيف يؤثر على الأسلاك؟

ثنائي القطب في هذا السياق يعني أن تلامس Reed يبدل التيار في كلا القطبين — لا يتطلب المستشعر اتجاهًا للقطبية المستمرة المطبقة عبر خرجه. عمليًا، هذا يعني أنه يمكن توصيل المستشعر بدوائر إدخال PLC من نوع PNP أو NPN كإغلاق تلامس بسيط، دون أن تفرض إلكترونيات المستشعر متطلبًا لاتجاه التيار.

يحمل الكابل ذو 3 أسلاك إيجابي الإمداد، وسلبي الإمداد، والخرج المبدل. استشر مخطط الأسلاك في وثائق سلسلة CRSMEO من Festo لتحديد موصل الأسلاك للكابل 2.5 متر.

س 5: ما هي الصيانة التي يتطلبها CRSMEO-4-K-LED-24 طوال عمر خدمته؟

مستشعرات Reed هي أجهزة تلامس سلبية بدون إلكترونيات تعمل بالطاقة في عنصر التبديل نفسه، مما يمنحها عمر خدمة طويل جدًا في ظل ظروف التشغيل العادية.

آلية التآكل الرئيسية هي تآكل التلامس في عنصر Reed من تيار التبديل عبر ملايين الدورات — لا ينبغي الاقتراب باستمرار من الحد الأقصى للتقييمات 500 مللي أمبير / 10 واط لزيادة عمر التلامس.

يمنع التنظيف الدوري لجسم المستشعر ونقطة دخول الكابل في بيئات الغسيل دخول المواد الكيميائية حول ختم الكابل. وضع الفشل الأكثر شيوعًا في المستشعرات ذات الكابلات المدمجة هو تلف الكابل بسبب الانثناء المتكرر أو الإجهاد الميكانيكي بالقرب من جسم المستشعر — احمِ منطقة دخول الكابل من الإجهاد الميكانيكي أثناء التركيب.
