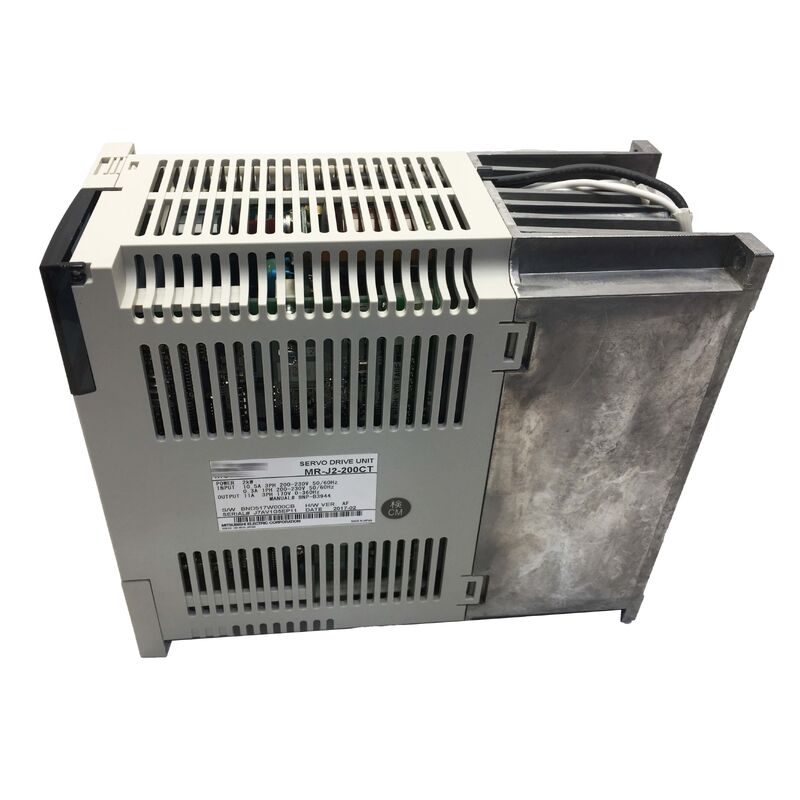

MR-J2-200CT وحدة مكبرات التيار المتردد MRJ2200CT أصلية جديدة

الـميتسوبيشي MR-J2-200CTهو مكبر خدمة بقوة 2.0 كيلوواط من سلسلة MR-J2 من Mitsubishi Electric ، والتي تميز عن إدخال قطار نبض MR-J2-200A القياسي بواسطة جهاز التحكم في الموقع المدمج.هذا يجعل نموذج CT حلًا مستقلًا حقيقيًا لتحكم الحركة لمجموعة واسعة من مهام الأتمتة الصناعية.

في حين أن مكبرات الخدمة القياسية تتطلب جهاز تحكم خارجي (PLC أو جهاز تحكم الحركة أو CNC) لتوليد أوامر الموقف ، فإن MR-J2-200CT تضم منطق تحديد الموقع الخاص بها.يمكنه تخزين ما يصل إلى 16 موقع هدف مبرمج مسبقًا في جدول النقاط الداخلي للمضخم، ثم يؤدي إلى تشغيل كل موقف عن طريق إشارات المدخلات الاتصالية من مخرج رقمية بسيطة PLC أو إرسال إزالة الحاجة إلى مولدات قطار نبض أو برمجة حركة معقدة.

تمثل هذه الهندسة المعمارية ميزة تعريف سلسلة MR-J2 CT في تطبيقات الأتمتة الحساسة للتكلفة.وأنظمة النقل التي تتطلب نقاط التوقف الدقيقة هي تطبيقات مثالية حيث MR-J2-200CT يلغي الحاجة إلى أجهزة تحكم الموقع المخصصة.

قدرة تحديد المواقع في MR-J2-200CT تعمل من جدول النقاط المخزن في ذاكرة المضخم غير المتطايرة.يحدد كل من إدخالات الجدول المكون من 16 نقطة الموقف المستهدف (في نبضات المشفر أو الوحدات المحددة من قبل المستخدم)، سرعة الحركة، ومعايير المنحدر للتسارع / التباطؤ.

أثناء التشغيل ، يختار جهاز التحكم إدخال الجدول النقطي الذي سيتم تنفيذه عن طريق تفعيل مدخلات الاتصال من PLC أو لوحة الإرسال للآلة. يقرأ المضخم رقم النقطة المحدد ،تنفيذ التحرك إلى الموقف المقابل، وتشير إلى الانتهاء من خلال اتصال إخراج رقمي.

لتطبيقات محور واحد أو آلات بسيطة متعددة المحاور حيث تعمل المحورات بشكل مستقل ، فإن وضع MR-J2-200CT المدمج يلغي الحاجة إلى أجهزة تحكم حركة مخصصة بالكامل ،إنشاء تسلسل هرمي سهل على ثلاثة مستويات: PLC → MR-J2-200CT → محرك الخدمة.

استجابة تردد السرعة 250 هرتز من حلقة التحكم في السرعة MR-J2-200CT تحدد قدرة المضخم على تتبع التغيرات السريعة في أمر السرعة.تحدد هذه المواصفات مدى عدوانية الخدمة يمكن رفض اضطرابات الحمل واتباع ملفات تعريف السرعة دون تجاوز أو عدم الاستقرار.

عند استجابة 250 هرتز ، يمكن لـ MR-J2-200CT رفض اضطرابات عزم الدوران الذي يحدث أسرع من 4 ميس تقريبًا ، مما يوفر استجابة ميكانيكية صلبة في التطبيقات ذات القوى القطعية ،مقاومة المواد، أو نبضات الاحتكاك التي تخلق تغيرات سريعة في الحمل.

يحتوي MR-J2-200CT على واجهتين للاتصالات المتسلسلة التي تخدم أغراض مختلفة:

• الرسائل الرقمية 422:تستخدم للاتصال بألواح مشغلات سلسلة CR من Mitsubishi أو لتكوين المعلمات والجداول النقطية القائمة على الكمبيوتر باستخدام برنامج MR Configurator.واجهة التفاضل تدعم الاتصالات الموثوقة عبر خطوط الكابلات الأطول (حتى 30 متر تقريبًا).
• RS-232C:يدعم الاتصال المباشر بجهاز كمبيوتر للحصول على برمجة وحدات واحدة وتشخيصها. يصل برنامج MR Configurator عبر RS-232C لقراءة / كتابة معايير مكبرات الصوت ، وتحميل / تنزيل جداول النقاط ،مراقبة المتغيرات التشغيلية في الوقت الحقيقي، و أداء تشخيصات ضبط رسومية.
