| مكان المنشأ | الصين |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | E2E-X18ME1-M1 |

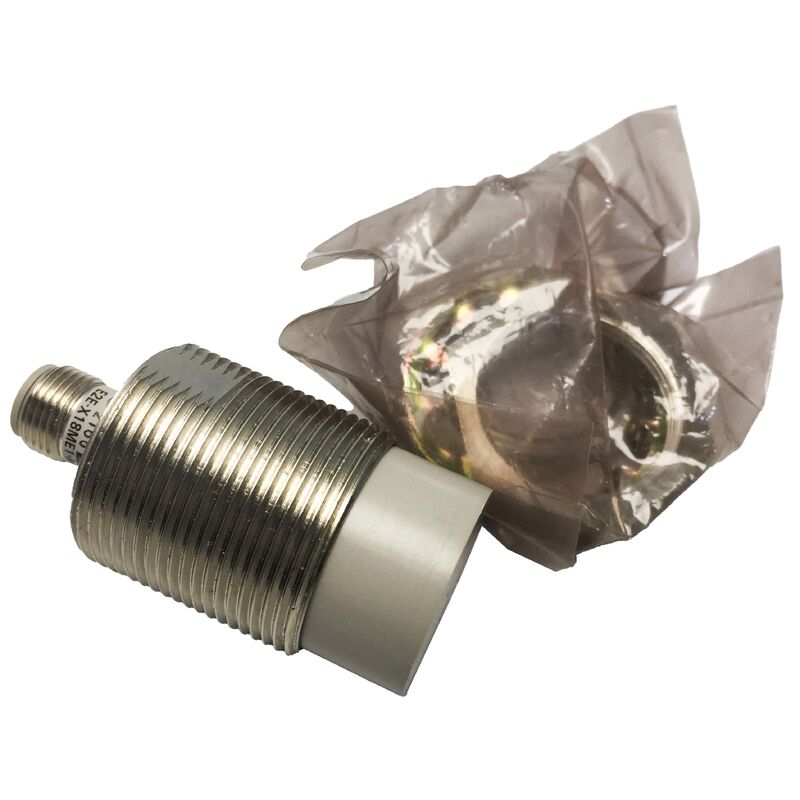

يجعل متغير الموصل M12 الموصل مسبقًا (لاحقة -M1) التركيب والاستبدال أمرًا سهلاً: يتم تركيب المستشعر في أي فتحة ملولبة M30 × 1.5 أو فتحة تثبيت مقاس 30 مم، ويتزاوج الموصل مع كابل قياسي ذي 4 سنون M12، ويتصل إخراج NPN مباشرةً بالمدخلات المتوافقة مع NPN لمعظم وحدات التحكم المنطقية القابلة للبرمجة ووحدات التحكم الصناعية دون دوائر إضافية. | مستشعر تقارب حثي — M30 غير محمي، مسافة استشعار 18 مم، NPN NO، موصل M12، DC 3 أسلاك، IP67، سلسلة E2E
رقم القطعة: E2E-X18ME1-M1
رقم القطعة البديل: E2EX18ME1M1
الشركة المصنعة: أومرون كوربوريشن (اليابان)
فئة المنتج: مستشعر تقارب حثي
السلسلة: سلسلة أومرون E2E
رمز UNSPSC: 41110000
| المعلمة | القيمة |
|---|---|
| حجم الجسم | M30 (برميل أسطواني ملولب 30 مم) |
| نوع الاستشعار | حثي (كهرومغناطيسي) |
| نوع التركيب | غير محمي (غير قابل للتضمين) |
| مسافة الاستشعار | 18 مم |
| جسم الاستشعار القياسي | لوح حديد 30 × 30 × 1 مم |
| تكوين الإخراج | DC 3 أسلاك، NPN، مفتوح عادةً (NO) |
| التوصيل | موصل معدني M12 ذو 4 سنون |
| جهد الإمداد | 10-30 فولت تيار مستمر (12-24 فولت تيار مستمر اسمي) |
| تيار الحمل | 5-300 مللي أمبير |
| تردد الاستجابة | 100 هرتز كحد أقصى. |
| تصنيف الحماية | IP67 |
| درجة حرارة التشغيل | −40 إلى +85 درجة مئوية |
| مادة الغلاف | نحاس مطلي بالنيكل |
| مادة سطح الاستشعار | بوليمر PBT حراري |
| مسافة التفاضل | 10% كحد أقصى من مسافة الاستشعار |
| مقاومة العزل | 50 ميجا أوم كحد أدنى (عند 500 فولت تيار مستمر) |
| قوة العزل الكهربائي | 4000 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة. |
| مقاومة الاهتزاز | 10 إلى 55 هرتز، سعة 1.5 مم، ساعتان في كل من X/Y/Z |
إن مستشعر التقارب الحثي غير المحمي من أومرون E2E-X18ME1-M1 ذو الجسم M30 يتميز بمدى استشعار يبلغ 18 مم وإخراج NPN مفتوح عادةً — وهو أكبر تكوين قياسي في سلسلة E2E من أومرون، وهو مناسب للكشف عن الأهداف المعدنية الحديدية على مسافات لا تستطيع المستشعرات الأصغر الوصول إليها.يجعل متغير الموصل M12 الموصل مسبقًا (لاحقة -M1) التركيب والاستبدال أمرًا سهلاً: يتم تركيب المستشعر في أي فتحة ملولبة M30 × 1.5 أو فتحة تثبيت مقاس 30 مم، ويتزاوج الموصل مع كابل قياسي ذي 4 سنون M12، ويتصل إخراج NPN مباشرةً بالمدخلات المتوافقة مع NPN لمعظم وحدات التحكم المنطقية القابلة للبرمجة ووحدات التحكم الصناعية دون دوائر إضافية.تعطي سلسلة E2E الأولوية للموثوقية الميدانية عبر البيئات ذات درجات الحرارة القصوى والتلوث والاهتزاز — وهي الظروف التي قد يعمل فيها المستشعر بشكل مستمر لسنوات أثناء تعرضه لسائل القطع، ورذاذ المبرد، والرايش المعدني، والاهتزاز الميكانيكي.
مبدأ الكشف
يولد E2E-X18ME1-M1 مجالًا كهرومغناطيسيًا متذبذبًا عالي التردد من ملف مدمج خلف وجه الاستشعار الخاص به. عندما يدخل هدف معدني حديدي إلى هذا المجال، يتم تحفيز تيارات دوامة على سطح الهدف — تسحب هذه التيارات الطاقة من المجال المتذبذب، مما يخمد سعة المتذبذب.
اعتبارات مادة الهدف والمسافة
يتم قياس مواصفات 18 مم باستخدام جسم الاستشعار القياسي من أومرون: لوح حديد مسطح مقاس 30 × 30 × 1 مم. تعتمد مسافات الاستشعار في العالم الواقعي على:
تنتج الأهداف الأصغر تيارات دوامة أقل وتؤدي إلى تشغيل العتبة على مسافة أقصر
أسئلة متكررة
س1: المستشعر غير محمي — ما هي الخلوص المطلوب من أجهزة التثبيت؟
