| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 3RG4024-0KB00 |

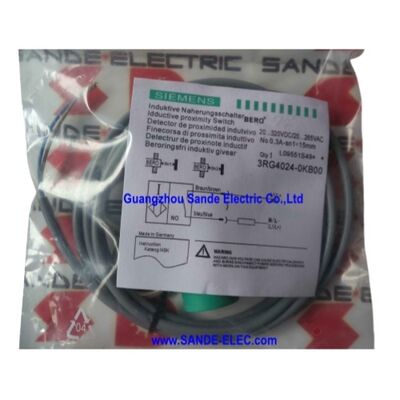

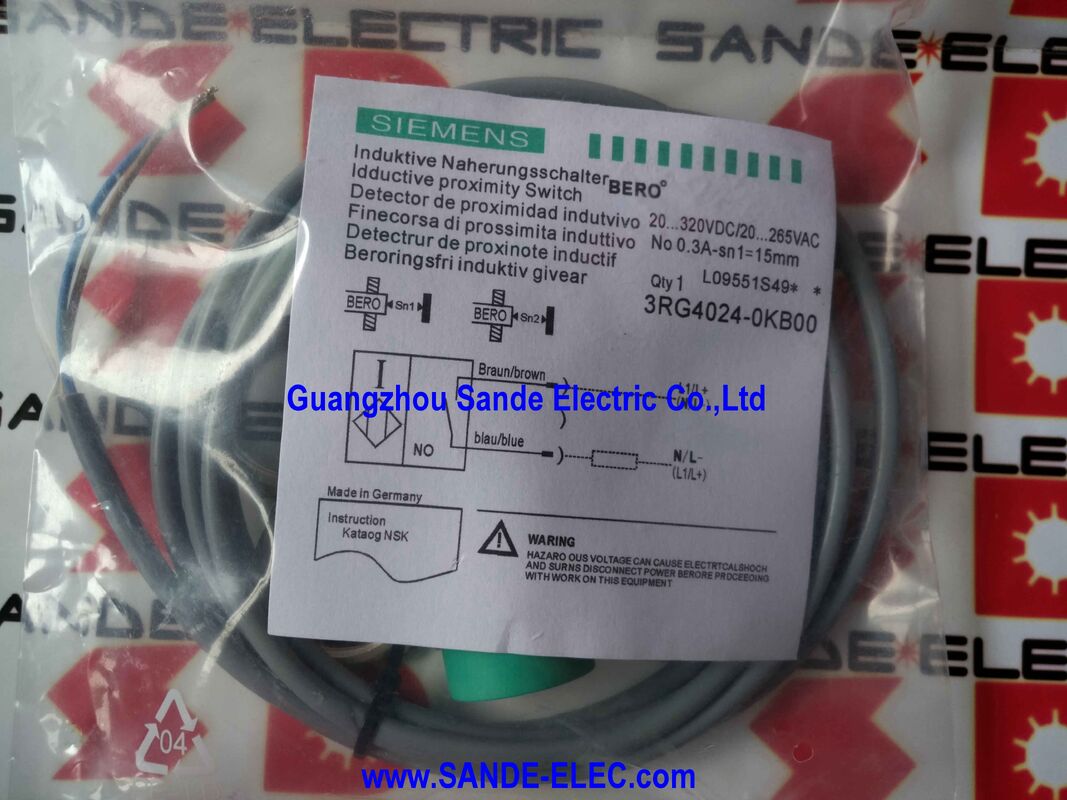

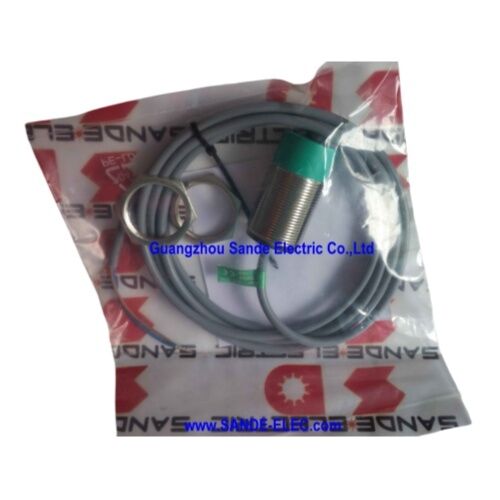

جهاز 3RG4024-0KB00-PF هو مستشعر تقارب حثي مصمم للكشف غير المتصل للأهداف المعدنية في أنظمة الأتمتة الصناعية.
أكثر مزاياه العملية هي المرونة الكهربائية: يدعم هذا الطراز التشغيل بتيار متردد ومستمر عبر نطاق جهد واسع، مما يجعله مفيدًا في البيئات المختلطة، والمعدات القديمة، ومشاريع الاستبدال حيث لا تكون المستشعرات ذات الجهد المنخفض فقط مناسبة.
من منظور بناء الآلات، هذا جهاز كشف صناعي شديد التحمل بدلاً من مفتاح تقارب عام خفيف الوزن.
تحدد البيانات الرسمية أنه أسطواني M30، غير قابل للدمج مستشعر مع مسافة تشغيل مقدرة 15.0 مم، خرج ثنائي السلك بتيار متردد/مستمر، و تيار تشغيل مقدر 300 مللي أمبير. هذه الخصائص تجعله مناسبًا بشكل قوي للمعدات مثل الناقلات، وخطوط التعبئة، وأدوات الآلات، وأنظمة النقل، وتجميعات التحكم الصناعي حيث يلزم استشعار المعادن بشكل موثوق على مدار دورات تشغيل طويلة.
أداءه البيئي مناسب أيضًا للاستخدام في المصانع. تحدد ورقة البيانات الرسمية حماية IP67، هيكل من الفولاذ المقاوم للصدأ، -25 إلى +85 درجة مئوية التشغيل المحيط، ومقاومة الصدمات والاهتزاز المحددة. في خدمة الإنتاج اليومية، تساعد هذه الميزات في دعم التبديل المستقر وعمر خدمة أطول في المناطق المعرضة للغبار والرطوبة واهتزاز الآلات والتبديل المتكرر. تشير Pepperl+Fuchs أيضًا إلى أن منتجًا بديلاً متاح، وهو أمر مفيد لتخطيط الصيانة على المدى الطويل.
| البند | المواصفات |
|---|---|
| الموديل | 3RG4024-0KB00-PF |
| نوع المستشعر | مستشعر حثي |
| نمط الهيكل | أسطواني M30 |
| التركيب | غير قابل للدمج |
| مسافة التشغيل المقدرة (sn) | 15.0 مم |
| مسافة التشغيل الفعالة (sr) | 13.5 ... 16.5 مم |
| مسافة التشغيل المؤكدة (sa) | 12.15 مم |
| الهدف القياسي | فولاذ طري، 45 × 45 × 1 مم |
| دقة التكرار | 0.4 مم |
| التفاوت | 0.04 ... 3.30 مم |
| جهد التشغيل المقدر (Ue) | 230 فولت تيار متردد/مستمر |
| نطاق جهد التشغيل (UB) | 20 ... 320 فولت تيار مستمر / 20 ... 265 فولت تيار متردد |
| نوع الخرج | ثنائي السلك بتيار متردد/مستمر |
| تيار التشغيل المقدر (Ie) | 300 مللي أمبير |
| انخفاض جهد الخرج (Ud) | بحد أقصى 8.0 فولت |
| تيار حالة الإيقاف | 1.5 مللي أمبير |
| تردد دورات التشغيل | تيار مستمر: 2200 هرتز / تيار متردد: 25 هرتز |
| تأخير الوقت قبل التوفر | 100 مللي ثانية |
| درجة الحماية | IP67 |
| نطاق درجة الحرارة المحيطة | -25 ... +85 درجة مئوية |
| مادة الهيكل | فولاذ مقاوم للصدأ |
| الحد الأقصى لطول الكابل | 100 متر |
| بديل مدرج من قبل الشركة المصنعة | NBB15-30GM50-US |
س1: ماذا يكشف 3RG4024-0KB00؟
تم تصميم هذا المستشعر للكشف غير المتصل للأجسام المعدنية. في الأنظمة الصناعية، يُستخدم عادةً لاستشعار الموضع، والكشف عن وجود الأجزاء، والتحكم في تسلسل الآلات، ومراقبة النقل أو الناقلات حيث لا يُفضل الاتصال الميكانيكي المباشر.
س2: لماذا يعتبر نطاق الجهد الواسع للتيار المتردد/المستمر مهمًا؟
نطاق الجهد الواسع هو أحد أقوى نقاط البيع لهذا الطراز. نظرًا لأنه يمكن أن يعمل بجهد 20 إلى 320 فولت تيار مستمر أو 20 إلى 265 فولت تيار متردد، فإنه يناسب التطبيقات التي تختلف فيها هياكل التحكم أو حيث يحتاج فرق الصيانة إلى مستشعر يمكنه العمل في الدوائر الصناعية القديمة دون إعادة تصميم النظام الكهربائي.
س3: هل هذا المستشعر مناسب للبيئات الصناعية القاسية؟
نعم. تدرج البيانات الرسمية حماية IP67، وهيكل من الفولاذ المقاوم للصدأ، ومقاومة للصدمات تبلغ 30 جرامًا لمدة 11 مللي ثانية، ومقاومة للاهتزاز من 10 إلى 55 هرتز بسعة 1 مم، ونطاق تشغيل محيط من -25 إلى +85 درجة مئوية. هذه الأرقام تجعله مناسبًا لبيئات الإنتاج حيث يشكل الغبار والرطوبة والاهتزاز والتبديل المتكرر للآلات جزءًا من التشغيل العادي.
س4: ما الذي يجب على المهندسين الانتباه إليه أثناء التركيب؟
نظرًا لأن هذا مستشعر M30 غير قابل للدمج، يجب احترام مساحة التركيب حول المعادن المحيطة للحفاظ على أداء استشعار مناسب. يجب على المهندسين أيضًا مراعاة سلوك الخرج ثنائي السلك بتيار متردد/مستمر، وقدرة الحمل 300 مللي أمبير، وانخفاض جهد الخرج عند دمجه في دائرة تحكم أو إعادة تركيبه في معدات قديمة.
س5: هل لا يزال هذا الطراز خيارًا صالحًا لأعمال الاستبدال؟
نعم، خاصة عندما تتطلب مواصفات الآلة الأصلية هذا النوع المحدد من الأجهزة. تشير Pepperl+Fuchs إلى أن منتجًا بديلاً متاح، مما يساعد المشترين على تخطيط مصادر التوريد على المدى الطويل مع الاستمرار في تحديد 3RG4024-0KB00-PF بشكل صحيح للصيانة ومطابقة قطع الغيار.
