| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 6SL3224-0BE33-0UA0 |

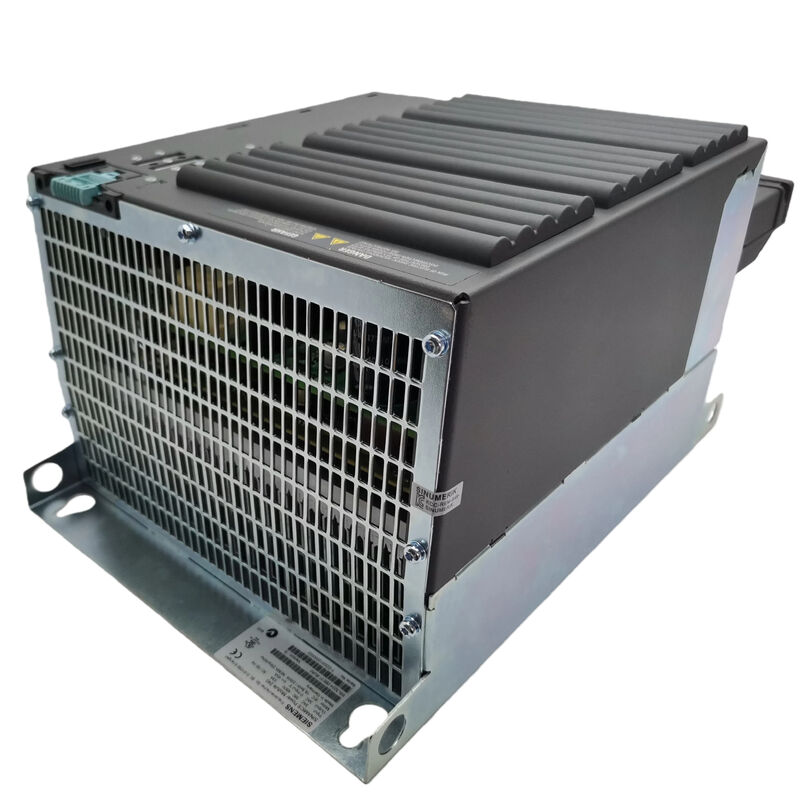

وحدة الطاقة 6SL3224-0BE33-0UA0 هي وحدة طاقة بقدرة 30 كيلو واط من عائلة محركات Siemens SINAMICS G120 — وهي واحدة من أكثر منصات محركات التردد المتغير (VFD) انتشارًا في الأتمتة الصناعية. على وجه التحديد، هذه هي نسخة PM240: غير مفلترة، مع قاطع فرامل مدمج، مصممة لتطبيقات التيار المتردد ثلاثي الطور عبر نطاق الجهد 380-480 فولت.
في جوهرها، تعد PM240 هي القوة الدافعة لنظام G120. فهي تتعامل مع جميع أعمال تحويل الطاقة — تصحيح إمداد التيار المتردد الوارد، وإدارة جهد ناقل التيار المستمر، وتوليد خرج التردد المتغير الذي يتحكم في سرعة المحرك وعزم الدوران. يكمن ذكاء التحكم في وحدة تحكم منفصلة (سلسلة CU230/CU240)، والتي تتصل مباشرة بوحدة PM240 عبر واجهة قياسية. هذا النهج المعياري هو أحد نقاط القوة المميزة لـ G120: يمكنك تبديل أو ترقية أو إعادة تكوين المحرك دون لمس مرحلة الطاقة أو إعادة توصيل الأسلاك في اللوحة.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | 6SL3224-0BE33-0UA0 |
| السلسلة | SINAMICS G120 |
| نوع الوحدة | وحدة طاقة PM240 |
| جهد الدخل | 380-480 فولت 3 طور تيار متردد، ±10% |
| تردد الدخل | 47-63 هرتز |
| الطاقة المقدرة (الحمل الزائد العالي) | 30 كيلو واط |
| الطاقة المقدرة (الحمل الزائد المنخفض) | 37 كيلو واط |
| قدرة الحمل الزائد العالي | 200% لمدة 3 ثوانٍ / 150% لمدة 57 ثانية / 100% لمدة 240 ثانية |
| قدرة الحمل الزائد المنخفض | 150% لمدة 3 ثوانٍ / 110% لمدة 57 ثانية / 100% لمدة 240 ثانية |
| درجة حرارة البيئة المحيطة | -10 درجة مئوية إلى +50 درجة مئوية (HO) / -10 درجة مئوية إلى +40 درجة مئوية (LO) |
| الأبعاد (ارتفاع × عرض × عمق) | 497 × 275 × 204 ملم |
| حجم الإطار | FSE |
| درجة الحماية | IP20 |
| مرشح EMC | غير متضمن (غير مفلتر) |
| قاطع الفرامل | مدمج |
| الوزن | حوالي 16 كجم |
| وحدة التحكم | غير متضمنة — تُطلب بشكل منفصل |
هذه تفصيلة تفوت مستخدمي G120 لأول مرة، لذا يجدر شرحها بوضوح.
وضع الحمل الزائد العالي (HO) يصنف الوحدة بقدرة 30 كيلو واط. إنه الخيار الصحيح للأحمال التي تتطلب ذروة عزم دوران قصيرة وحادة — أنظمة النقل التي يجب أن تبدأ تحت الحمل الكامل، والرافعات، والبثق، أو أي تطبيق قد يحتاج فيه المحرك إلى دفع ما هو أبعد من تصنيفه المستقر لبضع ثوانٍ في كل مرة. ستدعم المحرك تيارًا بنسبة 200% لمدة تصل إلى 3 ثوانٍ، و 150% لمدة تصل إلى 57 ثانية، قبل أن يبدأ الحد الحراري في العمل.
وضع الحمل الزائد المنخفض (LO) يصنف نفس الأجهزة بقدرة 37 كيلو واط. هنا تكون متطلبات الحمل الزائد ألطف — المضخات الطاردة المركزية والمراوح والضواغط نادرًا ما تشهد ذروة عزم دوران مفاجئة. من خلال التصميم لملف تعريف حمل زائد أكثر نعومة، تسمح Siemens لوحدة PM240 نفسها بخدمة محرك أكبر ماديًا في هذه التطبيقات، مما يجعل استخدامًا أفضل للأجهزة التي لديك بالفعل.
التمييز مهم في وقت اختيار المحرك، وليس أثناء التركيب. كلا الوضعين يعملان على نفس الأجهزة.
تقوم محركات التردد المتغير القياسية بإعادة الطاقة المتجددة (من الأحمال المتباطئة) إلى ناقل التيار المستمر. بدون مكان تذهب إليه تلك الطاقة، يرتفع جهد ناقل التيار المستمر حتى يتعطل المحرك. تحل وحدة PM240 هذه المشكلة باستخدام دائرة قاطع فرامل مدمجة، والتي توجه الطاقة الزائدة إلى مقاوم فرامل خارجي (يُباع بشكل منفصل، ويُقاس حسب التطبيق).
هذا يجعل وحدة PM240 مناسبة للتطبيقات التي تحتوي على:
إذا كان تطبيقك يعمل في اتجاه ثابت دون طلبات فرملة متجددة كبيرة، فإن القاطع يظل غير نشط ببساطة — لا يضيف أي عيب في التركيب.
قبل الطلب، لاحظ ما يتم شحنه مع 6SL3224-0BE33-0UA0:
توجد وحدة 6SL3224-0BE33-0UA0 عبر مجموعة واسعة من بيئات الأتمتة الصناعية والمصانع:
نطاق الطاقة الخاص بها 30/37 كيلو واط يغطي أحجام المحركات التي تقع على الحدود بين محركات السرعة المتغيرة الأصغر وأنظمة المحركات الأكبر المثبتة في الخزائن — مما يجعل G120 خيارًا عمليًا حيث تكون مساحة اللوحة ومرونة التركيب مهمة.
س 1: هل تعمل وحدة الطاقة هذه مع جميع وحدات تحكم SINAMICS G120؟
معظم وحدات تحكم G120 من عائلتي CU230P-2 و CU240E-2 تتصل مباشرة بوحدة PM240. ومع ذلك، ليست كل تركيبة وحدة تحكم-وحدة طاقة صالحة — تنشر Siemens مصفوفة توافق في دليل نظام G120 (متاح على بوابة دعم الصناعة عبر الإنترنت من Siemens) التي تؤكد أي التركيبات معتمدة. إذا كنت تستبدل محركًا كان يعمل سابقًا، فقم بمطابقة رقم قطعة وحدة التحكم من التركيب الحالي بدلاً من افتراض أن أي وحدة تحكم ستعمل مع وحدة PM240 هذه.
س 2: ما هو الفرق بين 6SL3224-0BE33-0UA0 (غير مفلترة) و 6SL3224-0BE33-0AA0 (مفلترة)؟
الأجهزة داخل كلتا الوحدتين هي نفسها في الأساس — نفس حجم الإطار، نفس تصنيف الطاقة، نفس قاطع الفرامل. تضيف النسخة المفلترة (0AA0) مرشح خط EMC مدمج من الفئة A، مما يجعلها أطول ماديًا (635 ملم مقابل 497 ملم) وأكثر ملاءمة للتركيبات التي يجب أن تلبي فيها الانبعاثات الكهرومغناطيسية الموصلة متطلبات الفئة C2 من EN 61800-3. تم تحديد النسخة غير المفلترة 0UA0 حيث يوجد بالفعل مرشح خارجي في اللوحة، أو حيث يتم توصيل المحرك بإمداد صناعي معفى من متطلبات EMC الصارمة، أو حيث تكون المساحة الأصغر أولوية.
س 3: هل يمكن استخدام هذا المحرك على إمداد 480 فولت، كما هو محدد في عنوان المنتج؟
نعم. نطاق الدخل المقدر 380-480 فولت 3 طور تيار متردد (±10%) يعني أن المحرك مصمم للعمل بشكل صحيح عند أي جهد إمداد اسمي بين 380 فولت و 480 فولت. يقع إمداد 480 فولت ضمن هذا النطاق. تعني نسبة التفاوت ±10% أن المحرك سيتعامل مع جهود عابرة تصل إلى حوالي 528 فولت دون خطأ — وهو أمر مفيد في أنظمة الإمداد حيث يكون تنظيم الجهد غير مثالي.
س 4: هل لا يزال 6SL3224-0BE33-0UA0 قيد الإنتاج؟
تم إدراج رقم القطعة هذا تحديدًا من قبل بعض الموزعين على أنه متوقف أو انتقالي. تطور Siemens منصة G120 بنشاط، وقد تحمل تكوينات لاحقة أرقام قطع محدثة تعكس مراجعات الأجهزة المعدلة. للمشاريع الجارية، يُنصح بتأكيد التوفر الحالي والتحقق مما إذا كان رقم قطعة بديل مباشر ينطبق. تظل الوحدات المجددة والمستبدلة من موردين موثوقين للأتمتة الصناعية خيارًا عمليًا لتطبيقات الصيانة.
س 5: ما هو مقاوم الفرامل الذي يجب إقرانه بهذه الوحدة؟
يعتمد مقاوم الفرامل المناسب على طاقة الفرملة التي يتطلبها تطبيقك — على وجه التحديد طاقة الفرملة القصوى، ودورة عمل أحداث الفرملة، وإجمالي الطاقة التي يجب تبديدها لكل دورة. تنشر Siemens إرشادات قياس المقاوم في دليل تركيب الأجهزة SINAMICS G120 (رقم المستند 6SL3097-4AL00-0BP3 أو ما يعادله لإصدار البرنامج الثابت الخاص بك). كنقطة انطلاق، يجب أن يكون المقاوم مصنفًا لطاقة قاطع وحدة PM240 القصوى وأن يكون حجمه حراريًا لمعدل تكرار دورات التباطؤ الخاصة بك. التقليل من حجم المقاوم هو خطأ شائع في التشغيل يؤدي إلى إيقاف التشغيل الحراري المبكر.
ملاحظة: يتم توريد وحدة الطاقة 6SL3224-0BE33-0UA0 بدون وحدة تحكم أو لوحة تشغيل. يتطلب وظيفة النظام الكاملة وحدة تحكم SINAMICS G120 متوافقة، تُطلب بشكل منفصل. تحقق دائمًا من المواصفات مقابل ورقة بيانات المنتج من Siemens قبل التركيب.
