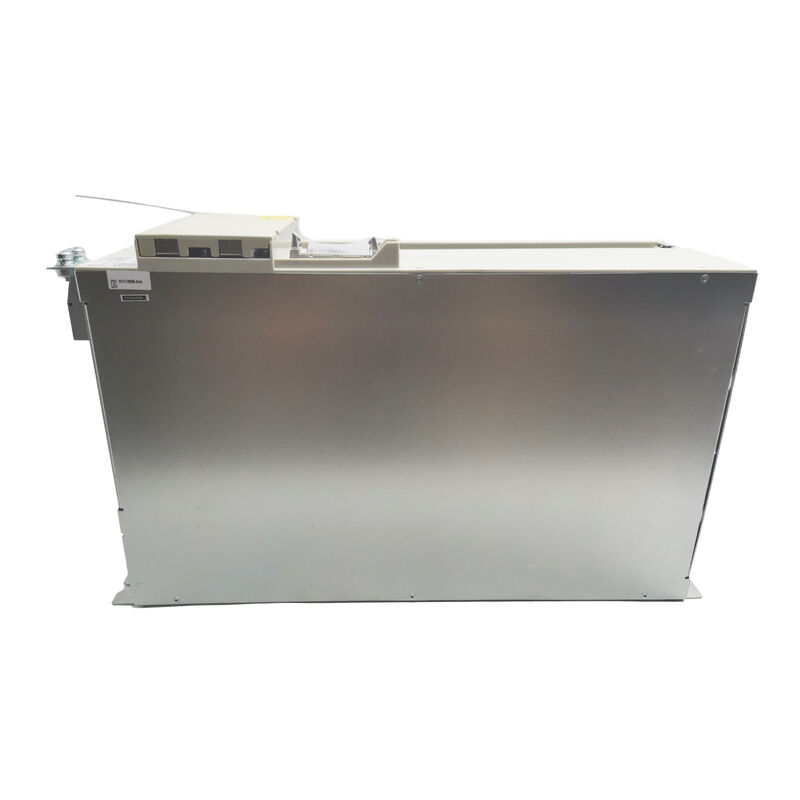

سيمنس سيمودرايف 611 وحدة الطاقة 6SN1123-1AA00-0BA2

الحالة:جديدة · علبة أصلية

رقم الجزء:6SN1123-1AA00-0BA2

المسلسل:SIMODRIVE 611. طريقة التبريد: داخلية (تبريد ذاتي)

نظرة عامة

منصة معتمدة، تبريد داخلي، جاهز للدخول

سيمنز 6SN1123-1AA00-0BA2 هو وحدة الطاقة من سلسلة SIMODRIVE 611 واحدة من أكثر أنظمة المحركات انتشارًا في بيئات CNC الصناعية والأتمتة في جميع أنحاء العالم.مصممة للتبريد الداخلي، فإنه يدمج مباشرة في SIMODRIVE 611 خطوط محركات دون الحاجة إلى غسيل الحرارة الخارجية أو البنية التحتية التبريد الهوائية القسرية ما وراء ما يوفره الخزانة.

كانت منصة SIMODRIVE 611 هي العمود الفقري لتركيبات أدوات الآلات المستندة إلى سيمنز منذ عقود.و مشروعات إعادة بناء النظام خاصة لمرافق الإنتاج التي تدير مراكز التصنيع التي تسيطر عليها SINUMERIK والتي ليست مقررة لاستبدال نظام المحرك الكامل.

المواصفات الرئيسية

التبريد الداخلي ماذا يعني في الممارسة العملية

لا يتم تكوين كل خزانة آلة للتبريد السائل أو تكوينات غسيل الحرارة الخارجية. نسخة التبريد الداخلي من 6SN1123 تتعامل مع الإدارة الحرارية داخل الوحدة نفسها،استخدم تدفق الهواء المحيط في الخزانة بدلاً من الحاجة إلى قناة تبريد مخصصة أو مبادل حرارة مثبت على اللوحة الخلفية.

هذا يجعلها المواصفات الصحيحة ل:

• الخزانات المغلقة القياسيةمع تهوية كافية حيث لا توجد بنية تحتية للتبريد السائل
• سيناريوهات التجديد والإستبدالحيث تم بناء المنشأة القائمة حول وحدات تبريد داخلية
• تخطيطات لوحات محدودة في المساحةحيث أن إضافة أجهزة التبريد الخارجية تتطلب إعادة تصميم التصميم

بالنسبة للمنشآت التي تستخدم بالفعل وحدات التبريد الداخلي SIMODRIVE 611,6SN1123-1AA00-0BA2 هو بديل مباشر يناسب التكوين الميكانيكي والكهربائي الحالي دون تعديل.

لماذا لا تزال وحدات SIMODRIVE 611 في الطلب

قدمت شركة سيمنس منصة SIMODRIVE 611 كعمود رئيسي للأنظمة SINUMERIK CNC ، وأصبحت المعيار عبر جيل من آلات الأدوات من شركات OEM الرئيسية.العديد من هذه الآلات، المفاتيح، آلات الطحن، خطوط نقل ‬ لا تزال قيد الإنتاج اليوم، ولا ينوي مشغلوها استبدال المعدات الوظيفية بالكامل قبل الموعد المحدد.

عندما تفشل وحدة طاقة في واحدة من هذه الآلات، الخيارات بسيطة: استبدال وحدة واستئناف الإنتاج، أو مواجهة إنفاق رأسمالي كبير على استبدال نظام المحرك الكامل.تم التحقق، وحدة استبدال محددة بشكل صحيح مثل 6SN1123-1AA00-0BA2 هو ما يبقي هذا الاختيار بسيطا.

قاعدة تركيب واسعةتم تثبيت أنظمة SIMODRIVE 611 في جميع أنحاء السيارات والفضاء والمعدات الدقيقة ومرافق التصنيع العامة في جميع أنحاء العالم.

التوافق مع SINUMERIK.تعمل 6SN1123-1AA00-0BA2 ضمن بنية التحكم SINUMERIK المعمول بها 840D ، 810D ، والأنظمة ذات الصلة بدون الحاجة إلى إعادة تكوين البرامج على مستوى المحرك.

دمج مجموعة القيادةتندمج وحدات SIMODRIVE 611 في بنية حافلة متواصلة مشتركة ، وتشارك إمدادات التغذية / التجدد مع وحدات أخرى في المجموعة.استبدال وحدة طاقة واحدة فشلت يعيد المحور دون التأثير على محركات القيادة المجاورة.

تطبيقات نموذجية

مراكز التصنيع CNCمحركات المحور على مراكز الطحن والحفر والدوران المبنية على منصات التحكم SINUMERIK حيث SIMODRIVE 611 هو نظام القيادة القياسي.

آلات الطحن- محركات تغذية ورأس العجلات حيث التحكم السلس والدقيق في السرعة في ظروف حمولة مختلفة أمر بالغ الأهمية لإنهاء السطح.

خطوط نقل ونظم تصنيع مرنة- المنشآت متعددة المحاور التي يكون فيها استبدال الوحدات الفردية أفضل من وقت التوقف في جميع أنحاء النظام.

الروبوتات ونظم التعاملمحاور الحركة في معدات التداول التي تدفعها شركة سيمنز المتكاملة في خطوط الإنتاج جنبا إلى جنب مع أدوات الآلات CNC.

مخزون قطع الغيارفرق الصيانة التي تدير أسطول الآلات المجهزة بـ SIMODRIVE 611 والتي تحتاج إلى مخزون جديد مؤكد في متناول اليد لتقليل التعرض لفترات التوقف غير المخطط لها.

الأسئلة الشائعة

س1: هل 6SN1123-1AA00-0BA2 متوافق مع SINUMERIK 840D و 810D أجهزة التحكم؟

الجواب: نعم. 6SN1123-1AA00-0BA2 هو جزء من منصة SIMODRIVE 611، والتي تم تصميمها للعمل مع أنظمة التحكم SINUMERIK 840D sl، 840D، و 810D.التحقق من معايير تعيين المحور وتكوين المحرك في NCU قبل تشغيل وحدة الاستبدال.

س2: ما هو الفرق بين إصدارات التبريد الداخلي والخارجي من 6SN1123؟

ج: وحدات التبريد الداخلية تدير الحرارة داخل الخزانة باستخدام تدفق الهواء المحيطي لا يلزم جهاز غسل الحرارة الخلفي أو دائرة تبريد السائل.إصدارات التبريد الخارجي تركيب المغسلة الحرارية من خلال لوحة الخزانة الخلفيةاستخدام النسخة التي تتطابق مع تكوين التبريد في المنشأة الحالية.

السؤال 3: هل يمكن استخدام هذه الوحدة كبديل مباشر لوحدة معطلة دون إعادة تكوين نظام القيادة؟

ج: في معظم الحالات ، نعم بشرط أن يكون لوحدة الاستبدال نفس رقم الطلب كما هو الحال في الأصل. يتم تخزين معايير المحرك في جهاز التحكم ، وليس في وحدة الطاقة نفسها.بعد التثبيت المادي، تحميل المعلمات من NCU أو أداة تكوين محرك الأقراص يعيد إعدادات المحور. دائما التحقق من توافق البرامج الثابتة قبل التشغيل.

السؤال 4: هل يتضمن 6SN1123-1AA00-0BA2 لوحة تحكم المحرك؟

الجواب: لا. 6SN1123 هو وحدة الطاقة (الأجهزة التي تتعامل مع الخروج الحالي الفعلي إلى المحرك).لوحة التحكم في المحرك التي تحمل معايير المحور وتتواصل مع جهاز التحكم SINUMERIK هي مكون منفصل مثبت على وحدة الطاقةيجب أن يكون كلاهما موجوداً وفعالاً لكي يعمل المحور.

س5: ما الذي يجب التحقق منه قبل تركيب وحدة طاقة SIMODRIVE 611 بديلة؟

ج: تأكد من تفريغ حافلة التيار المباشر بالكامل قبل التعامل مع أي وحدة. تحقق من أن رقم طلب الاستبدال يطابق الأصلي تمامًا ، بما في ذلك ما يلي التبريد.التحقق من أن لوحة التحكم في محرك القيادة يجلس على الوحدة الجديدة هو تكوين صحيح أو نقلت من وحدة فشلتبعد التثبيت، قم بإجراء عملية اختبار خاضعة للرقابة تحت حمل منخفض قبل إعادة المحور إلى الإنتاج الكامل.
