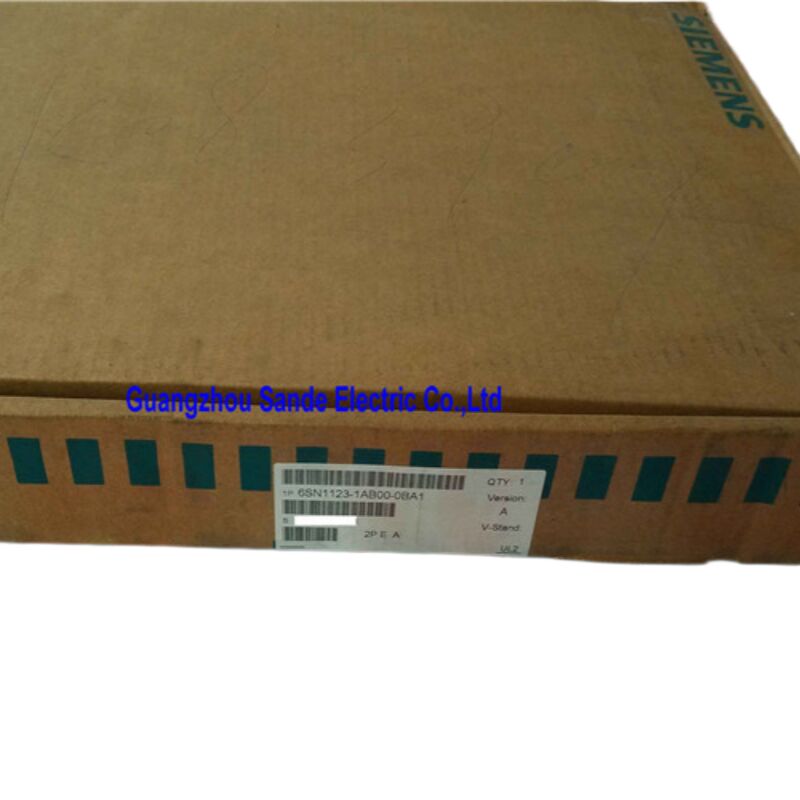

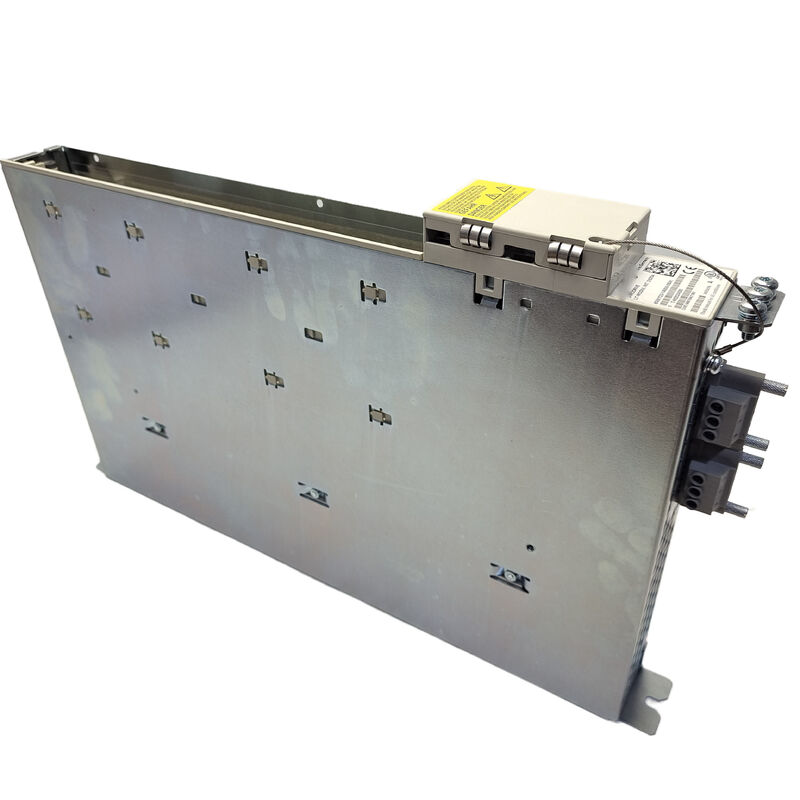

سيمنز 6SN1123-1AB00-0BA1 — وحدة طاقة SIMODRIVE 611، محورين، 25 أمبير، تبريد داخلي

نظرة عامة على المنتج

إن 6SN1123-1AB00-0BA1 هي وحدة طاقة مزدوجة المحور من منصة محركات سيرفو SIMODRIVE 611 الراسخة من سيمنز — نظام يعمل على تشغيل أدوات آلات التحكم الرقمي في التصنيع (CNC) في جميع أنحاء العالم لعقود. بفضل تصنيف خرج مجمع يبلغ 25 أمبير والقدرة على تشغيل محورين للمحرك بشكل متزامن من وحدة واحدة، تمثل هذه الوحدة نوعًا من البراغماتية الهندسية التي جعلت سلسلة SIMODRIVE 611 عنصرًا قياسيًا في مراكز التشغيل، وخلايا الدوران، وآلات التجليخ التي تعمل بوحدات تحكم SINUMERIK.

تتعامل الوحدة مع أعمال تحويل الطاقة العالية: فهي تأخذ طاقة ناقل التيار المستمر التي توفرها وحدة تغذية SIMODRIVE 611، وتحولها إلى خرج تيار متردد ثلاثي الطور يتم التحكم فيه بدقة، وتوفر هذا الخرج لمحركات السيرفو أو المغزل المتصلة. تكمن الذكاء — حلقة التحكم في التيار، وتنظيم السرعة، وتحديد المواقع — في وحدة التحكم التي يتم تركيبها بجانبها على سكة المحرك. معًا يشكلان محور محرك كامل.

المواصفات الفنية

كيفية هيكلة نظام SIMODRIVE 611 — وأين تتناسب هذه الوحدة

يتطلب فهم ما تفعله هذه الوحدة نظرة سريعة على كيفية تنظيم خزانة SIMODRIVE 611.

تبدأ مجموعة محركات SIMODRIVE 611 الكاملة بـ وحدة تغذية/تجديد، والتي تقوم بتقويم إمداد الشبكة ثلاثي الطور الوارد والحفاظ على ناقل التيار المستمر المشترك. تسحب كل وحدة طاقة في الخزانة من هذا الناقل. تتناسب وحدة 6SN1123-1AB00-0BA1 مع هذه المجموعة، وتوضع على سكة المحرك، وتتصل بناقل التيار المستمر عبر نظام ربط الوحدات — لا يلزم وجود أسلاك طاقة فردية بين الوحدات.

يتم تركيب وحدة تحكم (يتم طلبها بشكل منفصل) مباشرة على وحدة الطاقة هذه، والتي تعالج تغذية المشفر وتغلق حلقات السرعة والتيار. يشكل اقتران وحدة الطاقة ووحدة التحكم محور محرك كامل — أو في هذه الحالة، محورين كاملين ضمن عرض وحدة واحدة. هذا التصميم مزدوج المحور ليس حلاً وسطًا؛ إنه ميزة متعمدة لتوفير المساحة تسمح لمحورين بتيار أقل بمشاركة فتحة واحدة، مما يحافظ على خزانة المحرك مدمجة.

تتفاعل الوحدة أيضًا مع عناصر الحماية والتبديل في الخزانة: موصل الخط، ومفاعل التبديل، وفلتر الخط. كل هذه العناصر تقع في المنبع وهي جزء من تصميم نظام SIMODRIVE 611.

التبريد الداخلي — ما يعنيه ذلك عمليًا

يشير التعيين "1AB00" في رقم القطعة إلى أن هذا هو نوع تبديد الحرارة الداخلي، على عكس تكوينات المشتت الحراري الخارجي أو المبرد بالسائل المتاحة في نطاق SIMODRIVE 611 الأوسع.

مع التبريد الداخلي، يتم تبديد الحرارة المهدرة إلى داخل خزانة المحرك بدلاً من خلال مشتت حراري خلفي مثبت خارج جدار اللوحة. هذا يبسط تركيب الخزانة — لا يلزم وجود فتحة في اللوحة الخلفية — ولكنه يضع طلبًا أكبر على نظام تهوية الخزانة. تنتج وحدة الطاقة حرارة كمنتج ثانوي للوظيفة العادية، لذا يلزم وجود مروحة أو نظام تبريد بديل للحفاظ على تشغيل النظام بأكمله بسلاسة. التهوية الجيدة للخزانة مع التبريد بالهواء القسري هي ممارسة قياسية. تشغيل الوحدة بما يتجاوز درجة حرارة المحيط المقدرة لها البالغة 45 درجة مئوية سيؤدي إلى تشغيل الحماية الحرارية وفي النهاية يتسبب في أعطال المحرك.

المحركات ووحدات التحكم المتوافقة

تم تصميم 6SN1123-1AB00-0BA1 لتشغيل مجموعة من أنواع محركات سيمنز للسيرفو والمغزل، بما في ذلك:

• سلسلة 1FT5 و 1FT6 محركات سيرفو متزامنة (تطبيقات التغذية)
• سلسلة 1PH محركات مغزل غير متزامنة
• محركات الحث غير المتزامنة القياسية (عند تكوين العاكس بتردد التبديل المناسب — 4 كيلو هرتز أو 8 كيلو هرتز لوضع MA)
• سلسلة 1PM محركات مغزل مجوفة للتطبيقات ذات الدفع المباشر
• محركات غير سيمنز، بشرط أن تلبي متطلبات قابلية التعديل الجيبي وفقًا لوثائق الشركة المصنعة للمحرك

يعكس هذا النطاق من توافق المحركات استخدامه عبر مجموعة واسعة من تكوينات أدوات الآلات — من التجليخ الدقيق إلى الدوران الثقيل — طالما ظل تيار المحرك المطلوب ضمن حدود 9 أمبير (تغذية) و 8 أمبير (مغزل) لكل محور.

تشمل الإصدارات السابقة واللاحقة المتوافقة 6SN1123-1AB00-0BA0 (مراجعة أجهزة سابقة) و 6SN1123-1AB00-0BA2 (مراجعة لاحقة)، والتي تشترك في نفس التصنيفات الكهربائية.

تطبيقات الآلات النموذجية

هذا الحجم المحدد لوحدة الطاقة — 25 أمبير مزدوج المحور — هو خيار شائع للمحاور المساعدة والثانوية حيث تكون تيارات المحرك معتدلة. تشمل حالات الاستخدام النموذجية:

• مراكز التشغيل CNC: محركات المحور X، Y، Z، أو الدوار على تكوينات مغزل أصغر
• مراكز الدوران: محاور تحديد موضع البرج والمحاور الفرعية للمغزل
• آلات التجليخ: محركات تغذية رأس العجلة ومحركات رأس العمل
• آلات التجويف وآلات قطع التروس التي تعمل بوحدات تحكم SINUMERIK 840D أو 810D

يعد التنسيق مزدوج المحور عمليًا بشكل خاص حيث تشترك محورين في متطلبات تيار مماثلة — فهو يقلل عدد فتحات الوحدات المطلوبة إلى النصف مقارنة بوحدتين أحاديتي المحور.

ملاحظات الشراء — حالة التوقف

تحمل وحدة 6SN1123-1AB00-0BA1 تصنيف متوقف من سيمنز، مما يعني أنها لم تعد قيد الإنتاج النشط. هذا متوقع لمنصة SIMODRIVE 611، التي تم استبدالها بعائلة محركات SINAMICS S120 لبناء الآلات الجديدة.

ومع ذلك، لتطبيقات الصيانة، تظل أنظمة SIMODRIVE 611 قيد التشغيل عبر قاعدة كبيرة جدًا من آلات CNC الحالية — ووحدات الاستبدال متاحة على نطاق واسع من خلال موردي قطع غيار الأتمتة الصناعية المتخصصين، عادةً كقطع جديدة قديمة أو وحدات مجددة/مستبدلة بشكل احترافي. عند الشراء، ابحث عن موردين يقومون بإجراء اختبارات وظيفية على منصة اختبار محرك قبل البيع، حيث يوفر ذلك ضمانًا ذا مغزى بأن مرحلة طاقة الوحدة وواجهات التحكم تعمل بشكل صحيح.

أسئلة متكررة

س 1: ما هي وحدات التحكم المتوافقة مع 6SN1123-1AB00-0BA1؟

تقبل وحدة الطاقة هذه النطاق الكامل لوحدات تحكم SIMODRIVE 611، بما في ذلك لوحات التحكم القياسية والعالمية من سلسلة 6SN1118 لتطبيقات التغذية والمغزل. تعتمد وحدة التحكم الصحيحة على نوع المحرك (متزامن أو غير متزامن)، ونظام التغذية الراجعة (المحلل، المشفر، أو نظام القياس المباشر)، ووظائف التحكم المطلوبة. يجب تأكيد الاقتران مقابل دليل نظام SIMODRIVE 611 أو تكوين الآلة الحالي — لا يمكن تبديل وحدات الطاقة ووحدات التحكم عالميًا على الرغم من التوافق المادي.

س 2: هل هذه الوحدة بديل مباشر لوحدات 6SN1123-1AB00-0BA0 و 0BA2؟

في معظم الحالات، نعم. تشير اللواحق BA0 و BA1 و BA2 إلى مراجعات الأجهزة لنفس المنتج الأساسي. التصنيفات الكهربائية، والشكل، ومواضع الموصلات متسقة عبر المراجعات. ومع ذلك، قد تتفاعل إصدارات البرامج الثابتة المحددة على وحدة التحكم بشكل مختلف مع مراجعات الأجهزة المعينة في بعض الحالات الهامشية. عند استبدال وحدة معطلة، لاحظ المراجعة الأصلية وطابقها إذا أمكن. إذا لم تكن المراجعة الدقيقة متاحة، فغالبًا ما يتم قبول وحدة BA1 على أنها متوافقة مع الأنظمة التي تم تركيبها في الأصل بوحدات BA0 أو BA2.

س 3: تظهر الآلة خطأ في المحرك بعد تركيب وحدة استبدال — ما الذي يجب فحصه أولاً؟

ابدأ بجهد ناقل التيار المستمر. إذا لم تكن وحدة التغذية مزودة بالطاقة أو لم تكن إشارة الاستعداد الخاصة بها موجودة، فلن تعمل وحدة الطاقة بغض النظر عن حالتها. بعد ذلك، تحقق من أن وحدة التحكم مثبتة بشكل صحيح وأن إشارات التمكين الخاصة بها (AS1/AS2 وتمكين النبض) نشطة. عدم تطابق المعلمات — خاصة مجموعة بيانات المحرك إذا تم استبدال وحدة التحكم أيضًا — هو سبب شائع آخر. أخيرًا، تحقق من وجود أي رموز خطأ متبقية مخزنة في وحدة التحكم؛ تحتفظ بعض وحدات تحكم SINUMERIK بسجل إنذارات يشير مباشرة إلى تسلسل الخطأ.

س 4: ماذا يحدث إذا فشل تبريد الخزانة أثناء تشغيل هذه الوحدة؟

ستقوم الحماية الحرارية الداخلية للوحدة بالتشغيل قبل حدوث أي تلف دائم في ظل ظروف الخطأ العادية. سيصدر المحرك تحذيرًا بدرجة الحرارة عند عتبة محددة، يليه إيقاف تشغيل متحكم فيه إذا استمرت درجة الحرارة في الارتفاع. الحد الأقصى للتشغيل هو 45 درجة مئوية محيطة؛ التشغيل المستمر فوق هذا المستوى يقلل من عمر المكونات حتى بدون تشغيل خطأ فوري. بعد إيقاف التشغيل الحراري، اسمح بوقت تبريد كافٍ قبل إعادة التشغيل — إعادة التشغيل فورًا في خزانة لا تزال ساخنة هو خطأ شائع يتسبب في تكرار الأخطاء.

س 5: هل يمكن إصلاح هذه الوحدة بدلاً من استبدالها؟

الإصلاح المتخصص هو خيار راسخ لوحدات SIMODRIVE 611، حيث يقدم العديد من مقدمي الخدمات الأوروبيين وأمريكا الشمالية برامج تبادل مختبرة. يجب أن يشمل الإصلاح عالي الجودة استبدال المكثفات والمكونات السلبية الأخرى الحساسة للعمر — وليس فقط الجزء الفاشل — جنبًا إلى جنب مع اختبار وظيفي كامل في ظل ظروف التحميل. عادةً ما تكون هذه الطريقة أقل تكلفة بكثير من وحدة جديدة مكافئة أو وحدة مجددة عالية الجودة. بالنسبة للآلات التي ستظل منصة SIMODRIVE 611 قيد الخدمة لعدة سنوات أخرى، فإن وجود وحدة احتياطية مختبرة واحدة على الأقل في المخزون هو استراتيجية صيانة عملية نظرًا لحالة توقف خط الإنتاج للمنتج.

يتم توريد 6SN1123-1AB00-0BA1 كوحدة طاقة فقط. يلزم وجود وحدة تحكم SIMODRIVE 611 متوافقة لوظيفة المحرك الكاملة ويجب طلبها بشكل منفصل. ارجع دائمًا إلى دليل نظام Siemens SIMODRIVE 611 لإجراءات التركيب وتعيين المعلمات والتشغيل.
