| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | QBE2002-P25 |

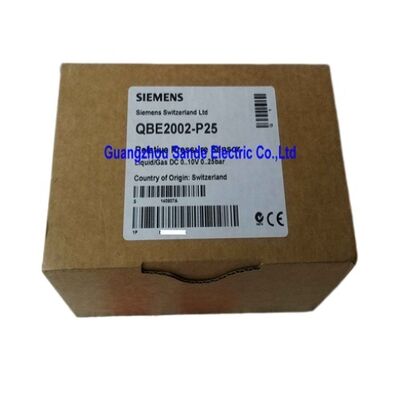

إن سيمنز QBE2002-P25 هو مستشعر ضغط كهروإجهادي من سيمنز لتقنيات المباني، يغطي من 0 إلى 25 بار مع خرج خطي بتيار مستمر 0-10 فولت — وهو العضو الأعلى نطاقًا في سلسلة QBE2002 التي تمتد من 1 إلى 40 بار في متغيرات قياس مميزة.
عند 25 بار (362.6 رطل لكل بوصة مربعة / 2.5 ميجا باسكال)، يخدم هذا المستشعر الطرف الأعلى للضغط في دوائر التدفئة والتهوية وتكييف الهواء الهيدروليكية: شبكات التدفئة المركزية الأولية، ورافعات إمدادات المياه للمباني الشاهقة، وأنظمة البخار، ودوائر المبردات المضغوطة حيث لن تكون متغيرات 10 أو 16 بار كافية.
مبدأ القياس كهروإجهادي مع غشاء سيراميكي — تقنية هجينة سميكة الفيلم حيث يتم طباعة مقاومات استشعار الإجهاد مباشرة على قرص سيراميكي عالي النقاء من Al₂O₃ ويتم حرقه في درجة حرارة عالية.
هذه الطريقة المباشرة للترسيب هي مصدر الاستقرار طويل الأمد لـ QBE2002: لا يوجد رابط لاصق بين عنصر الاستشعار والغشاء يمكن أن يزحف أو يتشقق أو تتغير خصائصه على مدار سنوات من دورات درجة الحرارة.
يؤدي الضغط المقاس إلى انحراف القرص السيراميكي؛ تتغير شبكة المقاومة في المقاومة بشكل متناسب؛ تقوم الإلكترونيات الموجودة على اللوحة بتكييف خرج الجسر إلى إشارة 0-10 فولت.
وصلة الضغط المصنوعة من الفولاذ المقاوم للصدأ 1.4404 (AISI 316L) تقاوم التآكل من وسائط الماء والجليكول والبخار في دوائر التدفئة والتهوية وتكييف الهواء.
يوفر الختم الفلوري من FPM عند واجهة الاتصال مقاومة كيميائية متوافقة مع سوائل عمليات التدفئة والتهوية وتكييف الهواء القياسية. يتصل الكابل المجهز مسبقًا بطول 1.5 متر مباشرة بوحدة التحكم أو الأسلاك الميدانية دون الحاجة إلى أجهزة توصيل إضافية.
| المعلمة | القيمة |
|---|---|
| نطاق القياس | 0-25 بار (0-2.5 ميجا باسكال / 0-362.6 رطل لكل بوصة مربعة) |
| إشارة الخرج | تيار مستمر 0-10 فولت (خطي) |
| مبدأ القياس | كهروإجهادي، غشاء سيراميكي |
| وصلة الضغط | فولاذ مقاوم للصدأ 1.4404 / AISI 316L |
| مانع التسرب | FPM |
| الكابل | مجهز مسبقًا بطول 1.5 متر |
| الوزن (مع التعبئة) | 0.171 كجم |
| الوسائط | السوائل والغازات المحايدة |
إشارة التيار المستمر 0-10 فولت هي تنسيق الإدخال التناظري القياسي لوحدات تحكم التدفئة والتهوية وتكييف الهواء من سيمنز، وأنظمة DDC، ومعظم وحدات التحكم الميدانية لنظام إدارة المباني. يمثل الصفر فولت ضغطًا جويًا (ضغط جوي)؛ يمثل 10 فولت 25 بار.
القياس خطي عبر النطاق، مما يعني أن تكوين برنامج وحدة التحكم يحتاج ببساطة إلى إدخال نطاق القياس (0-25 بار) بجانب نوع الإشارة 0-10 فولت لعرض قيمة الضغط ومعالجتها بشكل صحيح.
في الممارسة العملية، تعمل العديد من دوائر التدفئة والتهوية وتكييف الهواء الهيدروليكية جيدًا أقل من سقف 25 بار — يعمل نظام مياه مبرد نموذجي عند 6-12 بار، باستخدام الجزء السفلي فقط من نطاق خرج المستشعر.
هذا مقايضة شائعة: يوفر نطاق 25 بار هامش أمان ضد الزيادات العرضية في الضغط وهو نفس النطاق المستخدم عبر العديد من أنواع تركيبات التدفئة والتهوية وتكييف الهواء المختلفة، ولكنه يضحي ببعض الدقة عند مدخل وحدة التحكم للأنظمة التي لا تقترب أبدًا من النطاق العلوي.
حيث تكون هناك حاجة إلى دقة أعلى عند الضغوط المنخفضة، يوفر متغير QBE2002-P10 (0-10 بار) نفس نطاق الخرج المعين عبر نصف نطاق الضغط.
تم إيقاف QBE2002-P25. يغطي QBE2003-P25 نفس نطاق 0-25 بار بجهد إمداد متوافق وخرج 0-10 فولت، ولكنه يستخدم غلافًا مختلفًا واتصال قابس DIN EN 175301-803-A بدلاً من الكابل المجهز مسبقًا لـ QBE2002.
تحتاج التركيبات التي يتم تحويلها من QBE2002-P25 إلى QBE2003-P25 إلى معالجة اختلاف إنهاء الأسلاك؛ يسمح توافق القياس وإشارة الخرج بتغيير تكوين وحدة التحكم دون تغيير.
س1: هل يمكن لـ QBE2002-P25 قياس الضغط السلبي (الفراغ)؟
لا. يقيس QBE2002-P25 الضغط النسبي من 0 إلى 25 بار — إنه مستشعر ضغط نسبي مرجعي إلى الضغط الجوي.
يتوافق خرج 0 فولت مع الضغط الجوي (صفر نسبي)، ويتوافق 10 فولت مع 25 بار نسبي. لا يمتد إلى قياس الضغط تحت الجوي (الفراغ).
لمراقبة الفراغ، يلزم وجود مستشعر بنطاق يشمل ضغوطًا نسبية سلبية.
س2: ما هو الحد الأقصى للضغط الزائد الذي يمكن لـ QBE2002-P25 تحمله دون تلف؟
تحدد سيمنز الحد الأقصى للضغط الزائد المسموح به لسلسلة QBE2002 فوق نطاق القياس المقدر. يتم ذكر القيمة الدقيقة في ورقة البيانات الفنية لسيمنز QBE2002-P.
في التركيبات الهيدروليكية والهوائية، من المهم التحقق من أن انتقالات ضغط النظام — أثناء إغلاق الصمامات، وبدء تشغيل المضخات، وتغييرات الحمل — تظل ضمن حد الضغط الزائد هذا، حيث أن التجاوزات المستمرة أو المتكررة فوق الحد الأقصى يمكن أن تسبب تحولًا في إزاحة الصفر أو تلفًا دائمًا للمستشعر.
س3: ما هو جهد الإمداد الذي يتطلبه QBE2002-P25؟
تم تصميم سلسلة QBE2002-P للاستخدام مع وحدات تحكم التدفئة والتهوية وتكييف الهواء من سيمنز ومخرجات الإمداد المساعدة الخاصة بها.
يتم إعطاء مواصفات جهد الإمداد الدقيقة في ورقة بيانات المنتج من سيمنز لـ QBE2002-P25.
يجب تأكيد ذلك قبل التركيب، خاصة عند الترقية من متغيرات QBE2002 إلى QBE2003، حيث قد يكون للسلسلتين مواصفات إمداد مختلفة.
س4: هل QBE2002-P25 قابل للتبديل مع QBE2003-P25؟
نطاق القياس (0-25 بار) وإشارة الخرج (0-10 فولت) متوافقان بين الاثنين، ويُذكر أيضًا أن جهد الإمداد متوافق من قبل الخليفة. ومع ذلك، تختلف أبعاد الغلاف وتنسيق الاتصال الكهربائي — يستخدم QBE2003-P25 قابس DIN EN 175301-803-A بدلاً من الكابل المجهز مسبقًا لـ QBE2002-P25.
لا يُضمن الاستبدال المادي 1:1 دون كابلات محول أو إعادة توصيل إنهاء المجال. تحقق دائمًا من البيانات الفنية للمنتج البديل قبل التركيب.
س5: ما هو ختم FPM، وهل هو مناسب لخلائط مانع التجمد من الجليكول في أنظمة التدفئة والتهوية وتكييف الهواء؟
FPM (فلوروإلاستومر، يباع أيضًا تحت أسماء تجارية مثل Viton) هو مطاط صناعي يتمتع بمقاومة ممتازة للماء، والمحاليل المائية، والبخار، والجليكولات، ومعظم سوائل الهيدروكربون.
إنه مادة الختم القياسية لمستشعرات ضغط التدفئة والتهوية وتكييف الهواء لأنه متوافق مع مخاليط الماء والجليكول المستخدمة في دوائر المياه المبردة والتدفئة عبر نطاق واسع من درجات الحرارة.
FPM غير متوافق مع بعض الكيتونات، والإسترات ذات الوزن الجزيئي المنخفض، والأمينات المحددة — وهي وسائط غير موجودة عادة في أنظمة التدفئة والتهوية وتكييف الهواء القياسية.
