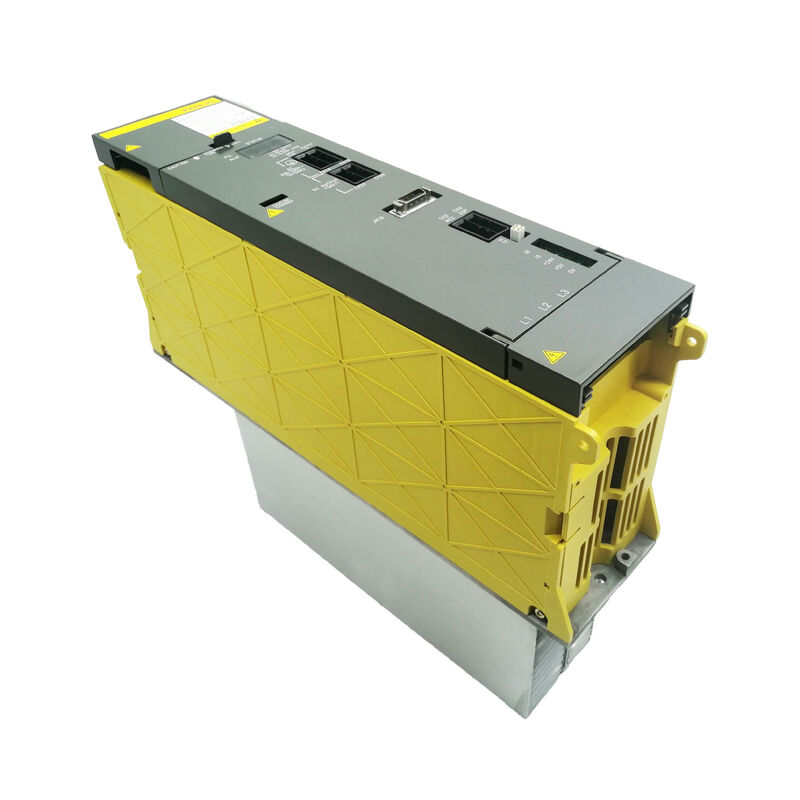

ماكينة إمدادات الطاقة A06B-6077-H111 AO6B-6O77-H111 A06B6077H111

فانوك A06B-6077-H111. ألفا وحدة إمدادات الطاقة PSM-11 ️ 90mm البيت، 13.2 كيلوواط، 150A الترانزستور، CNC وروبوت التطبيقات، اثنين من خيارات الحرارة ️ مواصفات ودليل الشراء

نظرة عامة

الـالمواد المستخدمة في المنتجات المختلفةهي وحدة إمدادات الطاقة من سلسلة ألفا عرضها 90 ملم و 13.2 كيلوواط تعمل بنظم محرك ألفا مضغوطة عبر مجالين تطبيقيين متميزين: أدوات آلة CNC والروبوتات الصناعية Fanuc.

أن البصمة ذات التطبيقين مهمة عند شراء وحدات استبداللأن PSM-11 الذي تم إزالته من مركز معالجة معطل قد يكون قد تراكم تاريخ تشغيلي مختلف تمامًا عن ما تم إزالته من تثبيت الروبوت، أنماط عمل مختلفة، ظروف بيئية مختلفة.

فهم مواصفات الوحدة والمتغيرات المعنية في الحصول على بديل بثقة هو محور هذه المقالة.

يحتوي PSM-11 على وحدة ترانزستور 150A واحدة داخلياً.

هذا هو التفاصيل العملية التي تميزها عن PSM-5.5 الأصغر (A06B-6077-H106) ومن سلسلة A06B-6087 الأكبر التي تبدأ في PSM-15.

ترانزستور 150A يوفر للوحدة مساحة رئيسية للتيار العابر عند مدخل متردد 49A ، يعمل الترانزستور أقل بكثير من طاقته القصوى ،الذي يسهم في حياة الخدمة الجيدة للوحدة بشكل عام في ظل ظروف تشغيل طبيعية.

إن التصنيف المحدد للإنتاج المستمر 13.2 كيلوواط هو ما يمكن أن يتحمله الترانزستور حراريًا ، وليس الحد الكهربائي لجهاز التبديل نفسه.

هناك إصداران من الأجهزة

المراجعة Aيستخدم لوحة الأسلاك A16B-2202-0461.

المراجعة بيستخدم A16B-2202-0661. تستخدم كلتا التنقيحات نفس PCB التحكم (A16B-2202-0420). وظيفيا،الإصلاحان متساويان في الجهاز الفرق في الإصلاح يعكس في المقام الأول تغيير التصميم الداخلي، وليس تمييز التوافق على مستوى النظام.

بالنسبة للمشتري الذي يشتري بديلاً، إما إعادة النظر تعمل في الآلة.المراجعة ذات صلة فقط لأعمال الإصلاح على مستوى اللوحة حيث يجب مطابقة اللوحة البديلة الصحيحة بالوحدة المحددة التي يتم إصلاحها.

جزء من المعلومات التي يتم حذفها في العديد من قوائم المنتجات القياسية ولكنها حاسمة من الناحية التشغيلية:يتم توفير PSM-11 في اثنين من التكوينات المختلفة للمغسلة الحرارية ، وكلاهما متطابقة جسديا خارجيا باستثناء هندسة تركيب المغسلة الحرارية في قاعدة الوحدة.

إذا تم طلب النسخة الخاطئة، فإنه لن يناسب ميكانيكيا ترتيب تركيب الوحدة في الخزانة الكهربائية.

قبل طلب استبدال A06B-6077-H111 ، حدد نوع غسول الحرارة الذي تستخدمه الوحدة الأصلية وتأكد من أن استبدالها متطابق.

المواصفات الرئيسية

محفظة 90 ملم أبعاد مادية في السياق

إن غطاء PSM-11 الذي يبلغ عرضه 90 ملم هو السمة الفيزيائية المحددة عند تركيبه في خزانة كهربائية.

تستخدم PSM-5.5 الأصغر (A06B-6077-H106) هيكل 60 مم. يصل PSM-15 (A06B-6087-H115) إلى 90 مم ، وتستخدم PSM-26 وما فوق 150 مم.

يحتل PSM-11 ، عند 90 مم ، نفس عرض الفتحة مثل PSM-15 في الخزانات التي لم تكن مصممة خصيصًا حول 60 مم PSM-5.5 الضيق.

هذا مهم لقرارات الترقية والترقية.

آلة بنيت في الأصل مع PSM-5.5 لديها خزانة كهربائية مصممة حول فتحة 60mm تعديل إلى هيكل 90mm من PSM-11 قد يكون أو قد لا يكون ممكنا اعتمادا على المكونات المجاورة والمساحة الجانبية المتاحة.

وعلى العكس من ذلك، فإن الآلة المصممة لـ PSM-15 يمكن أن تقبل PSM-11 في نفس الفتحة مع وجود مساحة جانبية إضافية متبقية.

في حالات الترميم اللاحق المحدود في مساحة الخزانة ، غالبًا ما تكون أبعاد الفتحة المادية هي العامل الحاسم بين نماذج PSM المتاحة.

يتبع ارتفاع وعمق الوحدة تنسيق الفا PSM القياسي ، مما يجعل PSM-11 قابلة للتركيب في نفس هياكل الرف المستخدمة من قبل وحدات سلسلة الفا الأخرى.

يمتد حوض التدفئة الخارجي إلى ما وراء جسم الوحدة ‬ والهندسة الدقيقة هي ما يختلف بين نوعي المكعبين المذكورين أعلاه.

الاختلافان في غسالة الحرارة ‬ لماذا يهم هذا قبل الطلب

وجود تكوينينين مختلفتين من الناحية المادية على A06B-6077-H111 غير موثوق به على نطاق واسع في قوائم المنتجات القياسية ،ولكن هذا أمر مهم عملياً لأي شخص يضع بديلاً في آلة.

يعلق المغسلة الحرارية في قاعدة/خلف الوحدة ويتواصل مع هيكل تركيب الخزانة الكهربائية.

يحتوي النوعان على أنماط مختلفة من ثقوب التثبيت أو هندسية التثبيت لا يمكن استبدالها دون تعديل تثبيت الخزانة ، وهو ليس نهجًا مناسبًا للإصلاح.

قبل أن تضع طلبًا على استبدال A06B-6077-H111 ، قم بتصوير هندسة تثبيت حوض الحرارة الأصلي من الخلف والأسفل ، وتزويد المورد بهذه المعلومات.المتخصصين المشهورين في تبادل PSM-11 سيكونون قادرين على تأكيد أي نوع يقدمون.

This step is worth taking even if it adds a day to the process — discovering a dimensional mismatch after the machine has been opened and the original module removed costs far more in downtime than the verification step.

إذا لم يتم تأكيد تكوين غطاء غسيل الحرارة الأصلي (لقد تم بالفعل إزالة الوحدة ولا تتوفر المعلومات)المختص مع وحدة مادية في متناول اليد للمقارنة هو المصدر الأكثر موثوقية.

(بي إس إم 11) مقابل (بي إس إم 5)5: اختيار فئة الطاقة المناسبة

PSM-11 و PSM-5.5 (A06B-6077-H106) يخدمون نفس بنية سلسلة A06B-6077 ونفس فئة حجم الآلة.

يمثل التسمية 5.5 حوالي 5.5 كيلوواط من الطاقة القياسية مقابل 13.2 كيلوواط من PSM-11.

الاختيار بينهما هو حساب طاقة الطاقةليست مسألة توافق وظيفي كلتا الوحدات تنتج نفس الحافلة المتوازية 283 325 فولت ومتوافقة مع نفس أسرة مكبرات الفا SVM و SPM.

يبدأ الحساب بتحديد كل وحدة SVM و SPM على حافلة DC للآلة والعثور على طاقة الخروج المستمرة المسموح بها.

قم بجمع هذه القيم ، ثم قم بتطبيق عامل التزامن ٪ عادة ما يكون من 0.7 إلى 0.8، مما يعكس حقيقة أن جميع المحاور لا تعمل في كامل الحمل في وقت واحد خلال دورات القطع العادية.

إذا كانت النتيجة أقل من 5 كيلوواط تقريبًا ، يتم تحديد حجم PSM-5.5 بشكل مناسب.

إذا كانت بين 5 كيلوواط و 12 كيلوواط ، فإن PSM-11 هو الاختيار الصحيح. إذا تجاوزت 12 كيلوواط ، فإن الآلة تحتاج إلى PSM-15 (A06B-6087-H115) أو أكبر.

الاعتبار الثاني إلى جانب الطاقة المستمرة هو ذروة تيار الحافلة أثناء تسارع المحور في وقت واحد.

ترانزستور 150A من PSM-11 يوفر احتياطي التيار الذروة لهذه العابرات ولكن إذا كان مزيج SVM / SPM للآلة يتطلب التيارات الذروة في وقت واحد عالية جدا لفترات قصيرة،يجب على بنك مكثفات الحافلة في PSM-11 التعامل مع الفجوة بين التسليم المستمر للترانزستور والطلب المؤقت.

نادراً ما تكون هذه مشكلة في تطبيقات PSM-11 من حيث التصميم ، ولكنها تستحق الحساب على الآلات ذات محاور كثيرة عالية الحصانة.

تطبيقات الروبوتات

يتم استخدام A06B-6077-H111 ليس فقط في أدوات الآلات CNC ولكن أيضا في أنظمة روبوتات صناعية Fanuc.تطبيقات الروبوت تفرض ملفًا تشغيليًا مختلفًا تمامًا على PSM-11 مقارنة بمركز معالجة CNC.

حركات ذراع الروبوت تنطوي على تسارع وتباطؤ متكرر لمفاصل متعددة في وقت واحدمع طاقة التجديد من مفاصل التباطؤ التي يتم إعادتها إلى حافلة التيار المباشر وإعادة استخدامها أو إعادتها إلى إمدادات التيار المتردد من خلال الطرف الأمامي النشط لـ PSM.

دورة العمل: جزء من الوقت الذي يعمل فيه النظام تحت الحمل غالبا ما يكون أعلى في تطبيقات الروبوتات من طحن CNC.حيث يمكن الاحتفاظ بالدوار والمحاور في تغذية ثابتة لتمديد الممرات القطعية.

ما الذي يعنيه هذا بالنسبة لـ (بي إس إم-11) مستعمل في سوق السلع اللاحقة: a unit that came from a robot installation in a high-cycle automotive welding or material handling line has likely experienced more thermal cycles and more IPM transistor switching events per unit of elapsed time than an equivalent unit from a low-volume CNC lathe.

كلاهما لديه نفس رقم الجزء، ولكن تاريخ ارتدائهما المتراكم مختلف.سؤال المورد ما إذا كانت الوحدة جاءت من آلة CNC أو تطبيق الروبوت هو سؤال فحص معقول.

من الناحية الوظيفية ، يؤدي نظام PSM-11 في نظام الروبوت نفس دور آلة CNC نفسه ، فزياء حافلة DC هي نفسها ، والأنذارات هي نفسها ، وتكوين اللوحة هو نفسه.سياق التطبيق يؤثر على توقعات عمر الخدمةليس التثبيت أو التشغيل.

التبادل والفائض والإصلاح مقارنة طرق الشراء

التبادل:النموذج الأكثر شيوعًا لخدمة ما بعد السوق لـ PSM-11.

يتم إرسال وحدة معيبة إلى أخصائي؛ يتم إرسال استبدال معتمد ومضمون قبل أو في وقت واحد مع الوحدة المعيبة.يتم صيانة أحواض التبادل من قبل المتخصصين الذين يصلحون الوحدات العاطلة الواردة في المسبح، لذا فإن الدورة تستمر طالما أن هناك نواة قابلة للإصلاح.

التبادل عادة ما يكون أسرع طريق إلى بديل يعمل وأفضل قيمة عندما تكون الوحدة المختبرة والمضمونة هي الأولوية.

ضمانات التبديل لمدة 12 شهرًا هي القياسية؛ بعض المتخصصين يقدمون فترة أطول.

فائض:وحدة تم إزالتها من آلة معطلة وبيعها مع عمل إصلاح محدود أو معدوم.

ويمكن أن تكون الوحدات الزائدة غير مختبرة أو مختبرة فقط أو نظيفة ومختبرة. يختلف وصف الحالة حسب المورد.الفائض هو أقل تكلفة من التبادل ولكن يحمل مخاطر أكبر من الحصول على وحدة التي تحتاج إلى إصلاح قبل أن تعمل بشكل موثوق به.

مفيد عندما تكون نافذة وقت توقف الجهاز ليست عاجلة ويكون الاختبار الوارد متاحاً داخلياً.

إصلاح:يتم إرسال الوحدة الخاطئة الأصلية إلى أخصائي لتشخيص مستوى المكونات وإصلاحها.

تكلفة الإصلاح عادة ما تكون أقل من التبادل ، ولكن وقت التسليم أطول (عادة أيام إلى أسبوع أو أكثر).

الإصلاح هو النهج الصحيح عندما يكون من المعروف أن الوحدة لديها عيب محدد يمكن إصلاحه (مروحة معطلة ، وحدة ترانزستور معطلة معروفة) ويمكن للآلة تحمّل وقت إصلاح الإصلاح.

إن PSM-11 هو وحدة قابلة للإصلاح. وحدة الترانزستور 150A في الداخل متوفرة كجزء احتياطي منفصل ويمكن استبدالها.

المروحة (A90L-0001-0422) قياسية ومتاحة. لا يتم بيع أي من اللوحات الرئيسية بشكل منفصل ، لذلك يتم توجيه إخفاقات مستوى اللوحة إلى التبادل أو إلى أخصائي لديه قدرة على إصلاح اللوحة على مستوى المكونات.

الأسئلة الشائعة

س1: هناك نوعان من أجهزة غسيل الحرارة كيف يمكنني معرفة أي منها لدى آلتي قبل طلب استبدالها؟

النهج الأكثر موثوقية هو تصوير الجزء الخلفي والأسفل من PSM-11 الأصلي بينما لا يزال في الجهاز ، مما يظهر هندسة تركيب المغسلة الحرارية بوضوح.إرسال هذه الصور إلى المورد المقصود الخاص بك واطلب منهم تأكيد التوافق مع الوحدة التي لديهم.

إذا تم إزالة الوحدة بالفعل ولم يكن المقارنة المادية ممكنة، فإن مخطط الكهرباء الأصلي للآلة أو وثائق OEM قد تشير إلى المتغير المحدد.

كملاذ أخير، يمكن أن يوجه أخصائي PSM-11 مع مخزون من كلا النوعين التعرف على الهاتف بناءً على تفاصيل ترتيب الخزانة.

السؤال 2: إن جهاز PSM-11 الأصلي لجهازي هو الإصدار الأول (A16B-2202-0461). هل يمكنني تركيب وحدة الإصدار الثاني (A16B-2202-0661) كبديل دون أي تعديل؟

نعم، إنّ الخروج الوظيفي لكلتا الإصلاحات متطابقة، نفس الجهد، نفس الطاقة، نفس سلوك الإنذار.

يعكس التغيير في المراجعة تحديث التصميم الداخلي لـ Fanuc ، وليس اختلافًا على مستوى النظام يؤثر على التوافق مع وحدات SVM و SPM المتصلة أو جهاز التحكم CNC.يمكن أن تستبدل وحدة PSM-11 Revision B وحدة Revision A دون أي تغييرات في المعلمات أو تعديلات الأسلاك.

هذا التمييز مهم فقط عند إجراء إصلاح على مستوى اللوحة والحاجة إلى الحصول على لوحة الأسلاك البديلة الصحيحة.

س3: تستخدم الآلة PSM-11 لتشغيل SVM1-40 (A06B-6079-H103) و SPM صغير واحد. هل PSM-11 مناسبة الحجم ، أم أن PSM-5.5 كافية؟

يتوافق تيار المحور المسمى لـ SVM1-40 مع حوالي 5.5KW من طاقة محرك الخدمة اعتماداً على المحرك المحدد المرتبط به. إضافة قوة إخراج محور SPM إلى هذا،الحمل المشترك يقترب بالتأكيد من PSM-5.5 ~ 5.5kW في التشغيل في وقت واحد.

إنّ PSM-11 بقدرة 13.2 كيلوواط يغطي هذا المزيج مع مساحة رأسية كبيرة.

سيكون PSM-5.5 أقل حجماً ومن المرجح أن ينتج إنذارات انخفاض الجهد AL04 خلال فترات الحمل الثقيل في وقت واحد. PSM-11 هو الاختيار الصحيح لهذا التكوين.

السؤال 4: هذا الـ PSM-11 يذهب إلى روبوت فانوك، وليس إلى آلة CNC. هل هناك أي اختلافات في التكوين؟

لا، الـ (بي إس إم-11) في تركيب الروبوت يستخدم نفس الأجهزة تماماً، ينتج نفس الحافلة المستمرة، ويعمل بنفس رموز الإنذار كما في تطبيق CNC.

يتفاعل وحدة تحكم الروبوت مع وحدات SVM على الحافلة بدلاً من بطاقة خدمة CNC ، ولكن دور PSM-11 في توفير وتنظيم حافلة DC هو نفسه.

لا توجد قفزات أو مفاتيح أو معايير داخل PSM-11 تختلف بين تطبيقات CNC والروبوت.

السؤال 5: يقدم المورد PSM-11 الذي يوصف بأنه "مختبر ، لا يوجد إنذار". هل هذا ضمان كاف لجهاز الإنتاج؟

"تم اختبارها ، لا يوجد إنذار" عند تشغيل المقعد الثابت هو نقطة بيانات مفيدة ولكن ليس ضمانًا شاملًا.

يؤكد الاختبار الثابت أن الوحدة تعمل دون عيب وأن فولتاج الحافلة يظهر ضمن المواصفات عند عدم وجود حمولة.

إنه لا يتحقق من أداء الترانزستور تحت التيار الفعلي للحمل ، وكفاءة تدفق الهواء للمروحة عند درجة حرارة التشغيل ،أو سلوك الشحن المسبق عبر نطاق درجة الحرارة الكاملة التي ستشاهدها الوحدة في الخدمة.

لآلات الإنتاج حيث الموثوقية حاسمة، source from a supplier who tests under load — ideally on an actual Fanuc alpha drive system with appropriate SVM and motor loads — and offers a meaningful warranty (12 months minimum from time of installationليس فقط من تاريخ الشحن).

الفرق في الأسعار بين وحدة فائض مختبرة بشكل ثابت ووحدة تبادل مختبرة بشكل حمولة حقيقي، ولكن كذلك الفرق في الثقة.
