SPM-26 | واجهة من النوع 1 | مدخل 283-325 فولت تيار مستمر | مخرج 230 فولت تيار متردد / 111 أمبير | محرك دوران ألفا aP40 / موديل 26 | سلسلة 200 فولت | لوحات الدوائر المطبوعة الداخلية: A16B-2202-0432 + A20B-1006-0482
ضمن عائلة وحدات مضخم دوران ألفا FANUC، كل خطوة للأعلى في سلم الطاقة تجلب زيادة قابلة للقياس في التيار الذي يمكن لدوران الآلة تحمله. وحدة A06B-6088-H226#H500 تقع مباشرة فوق SPM-22 في سلسلة A06B-6088، وتحمل نفس واجهة النوع 1 ونفس بنية فئة 200 فولت، ولكنها توفر تيار خرج مقنن 111 أمبير بدلاً من 95 أمبير لوحدة SPM-22. هذه الزيادة بنسبة 17٪ في التيار المتاح هي ما يجعل H226 الوحدة المناسبة للطبقة التالية من محركات دوران ألفا FANUC - تلك التي تتطلب عزم دوران مستمرًا أكبر وقدرة عابرة أعلى مما يمكن أن توفره وحدة SPM-22.
يشير تعيين SPM-26 إلى أن هذه الوحدة هي وحدة متوسطة المدى في عائلة A06B-6088. إنها المحرك الذي يقترن عادةً بمحركات دوران ألفا FANUC موديل 26 و aP40، وكلاهما شائع في مراكز التشغيل الأفقية والرأسية التي تتطلب قدرة إزالة معادن جادة عبر دورات إنتاج ممتدة.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A06B-6088-H226#H500 |
| السلسلة | وحدة مضخم دوران ألفا FANUC SPM (Spindle Amplifier Module) |
| تعيين الموديل | SPM-26 |
| نوع الواجهة | النوع 1 |
| جهد دخل وصلة التيار المستمر | 283-325 فولت تيار مستمر |
| جهد الخرج المتردد (الحد الأقصى) | 230 فولت تيار متردد |
| تيار الخرج المقنن | 111 أمبير |
| المحركات المطبقة | محركات دوران ألفا FANUC موديل 26 / aP40 تيار متردد |
| واجهة التغذية الراجعة | مستشعر ألفا قياسي (مستشعر M / MZ / مستشعر مغناطيسي، مشفر الموضع) |
| لوحة تحكم | A16B-2202-0432 |
| لوحة طاقة | A20B-1006-0482 |
| مروحة تبريد خارجية | A90L-0001-0335/B |
| مروحة تبريد داخلية | A90L-0001-0422 |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +55 درجة مئوية |
| درجة حرارة التخزين | -20 درجة مئوية إلى +60 درجة مئوية |
| دليل المرجع | B-65162 |
| الإصدارات ذات الصلة | #H500, #H501, #500CS (اختلافات البرامج - غير قابلة للتبديل) |
| الوحدة السابقة في السلسلة | A06B-6088-H222 (SPM-22, 95A) |
| الوحدة التالية في السلسلة | A06B-6088-H230 (SPM-30) |
تشترك كل من SPM-22 (A06B-6088-H222) و SPM-26 (A06B-6088-H226) في نفس لوحة التحكم - A16B-2202-0432 - ونفس بنية واجهة النوع 1. تقعان في نفس تنسيق فتحة الخزانة المادية، وتتصلان بحافلة التيار المستمر بنفس الطريقة، وتتواصلان مع CNC عبر نفس الرابط التسلسلي. سيكون الفني المطلع على إحداهما مرتاحًا على الفور مع الأخرى.
الفرق يكمن في مرحلة الطاقة. تستخدم H226 لوحة الطاقة A20B-1006-0482 بدلاً من A20B-1006-0481 الخاصة بـ H222 - وهي مجموعة متشابهة ماديًا ولكنها مختلفة كهربائيًا تدعم تصنيف الخرج الأعلى 111 أمبير المستمر. هذا السقف الأعلى للتيار يعني أن SPM-26 يمكنها تحمل متطلبات عزم الدوران لمحركات دوران ألفا الأكبر دون الوصول إلى الحد الحراري للمضخم أثناء القطع المطول. في الآلات التي تعمل بمقاشط الوجه ذات القطر الكبير، أو عمليات التجويف الثقيلة، أو دورات التثقيب عالية التغذية في المواد الصلبة، فإن هامش التيار الإضافي هذا هو ما يفصل التشغيل المستمر السلس عن إنذارات الحمل الزائد المزعجة.
لا يمكن استبدال الوحدتين ببعضهما البعض دون التحقق من المعلمات وتأكيد توافق المحرك - يجب أن تتطابق معلمات محرك الدوران المخزنة في المحرك مع المحرك المتصل فعليًا، واستخدام SPM-22 بدلاً من SPM-26 سيحد من عزم دوران الدوران المتاح إذا كان المحرك يتطلب تيارًا أعلى.
تم بناء خط إنتاج محركات دوران ألفا FANUC حول مطابقة مراحل طاقة محددة مع أغلفة أداء محركات محددة. وحدة A06B-6088-H226#H500 هي المحرك الصحيح لمحركات دوران ألفا موديل 26 و aP40 - وكلاهما محركات دوران تيار متردد متوسطة المدى ظهرت عبر مجموعة واسعة من مواصفات مصنعي معدات الآلات الأصلية خلال سنوات إنتاج منصة ألفا.
كان aP40 على وجه الخصوص خيارًا شائعًا لمحركات الدوران لمصنعي مراكز التشغيل الذين يبنون آلات في فئة طاقة دوران 15-30 كيلو واط. مزيجها من نطاقات سرعة عزم الدوران الثابت والطاقة الثابتة، وتغذية مستشعر ألفا المدمجة، والتوافق مع نظام وحدات ألفا 200 فولت جعلها اقترانًا قياسيًا في الآلات المباعة لتطبيقات الطيران، والقوالب والقولبة، وورش العمل العامة. حيث يحمل دوران الآلة هذا المحرك، فإن H226#H500 هي الوحدة المحددة.
تدعم واجهة المستشعر من النوع 1 في هذه الوحدة مستشعر M، ومشفر الموضع، والمستشعر المغناطيسي المستخدم لتوجيه الدوران - المجموعة الكاملة من خيارات التغذية الراجعة التي تتوقعها وحدات التحكم CNC FANUC 0، 6، 10، 11، 15، 16i، 18i، و 21i عند الاتصال بتكوينات محركات الدوران هذه.
إحدى ميزات التصميم التي أبرزتها FANUC عبر عائلة وحدات ألفا هي تجديد مصدر الطاقة - القدرة على إعادة طاقة الكبح من محرك الدوران إلى خط إمداد الطاقة بدلاً من تبديدها كحرارة في مقاوم كبح. عندما يتباطأ دوران ذو قصور ذاتي عالٍ من السرعة القصوى إلى التوقف، يجب أن تذهب الطاقة الحركية للمحرك إلى مكان ما. في هياكل المحركات القديمة، أصبحت تلك الطاقة حرارة في مجموعة مقاومات. في نظام وحدات ألفا، تتعامل وحدة إمداد الطاقة (PSM) مع التجديد، وتقوم وحدة مضخم الدوران بتوصيل تيار الكبح مرة أخرى عبر حافلة التيار المستمر إلى PSM، التي تغذيها مرة أخرى إلى إمداد التيار المتردد.
بالنسبة لـ H226، هذه البنية مهمة عمليًا. يحمل محرك الدوران في فئة موديل 26 قصورًا ذاتيًا كبيرًا للدوار. الطاقة المنبعثة أثناء التباطؤ السريع من 8000 دورة في الدقيقة ليست تافهة. بدون تجديد، سيتطلب حمل الطاقة هذا مقاومات كبح كبيرة مخصصة مع إدارتها الحرارية المرتبطة بها. مع بنية PSM المتجددة، تعاد تدوير الطاقة إلى الإمداد، مما يقلل من توليد الحرارة في الخزانة ويخفض استهلاك الطاقة الصافي للآلة على مدار يوم إنتاج كامل.
لا تقوم وحدة H226 نفسها بتجديد الطاقة بشكل مستقل - هذه وظيفة على مستوى النظام موزعة بين SPM و PSM. ضمان أن قدرة التجديد الخاصة بـ PSM مناسبة لمتطلبات السيرفو والدوران المجمعة للآلة هو جزء من تحديد حجم النظام المناسب.

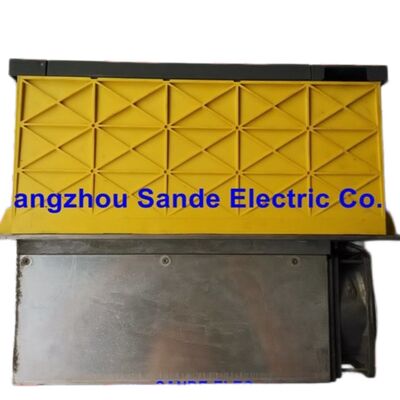

ماديًا، تحتوي وحدة A06B-6088-H226#H500 على لوحتي دوائر رئيسيتين تعملان معًا.
لوحة الطاقة A16B-2202-0432 تتعامل مع كل الذكاء: الاتصال التسلسلي مع CNC عبر رابط دوران FANUC التسلسلي، وتوليد أوامر التيار من مراجع السرعة والموضع، ومراقبة الإنذارات، وتخزين معلمات NVRAM، وشاشة العرض المكونة من 7 أجزاء على اللوحة الأمامية التي توفر رموز الحالة والأعطال لفني الصيانة. عند ظهور إنذارات متعلقة بالاتصال (AL-24، AL-25) أو إنذارات وحدة المعالجة المركزية / الذاكرة (AL-13، AL-16، AL-17، AL-18)، تركز هذه اللوحة على عزل الأعطال.
لوحة الطاقة A20B-1006-0482 تدير التحويل الفعلي لطاقة حافلة التيار المستمر إلى تيار متردد ثلاثي الطور بالسعة والتردد المطلوبين. تحتوي على دوائر قيادة البوابة لترانزستورات IGBT، واستشعار حافلة التيار المستمر، وقياس التيار على مراحل الخرج، ودوائر الحماية المادية التي تكتشف التيار الزائد والجهد الزائد على مستوى السيليكون قبل أن تتلف الترانزستورات. تشير الإنذارات 3، 9، 11، 12، و 30 جميعها إلى مرحلة الطاقة ومكوناتها المرتبطة بها.
لا تباع أي من اللوحتين أو يتم استبدالها كمكون منفصل - يوفر متخصصو FANUC ويخدمون تجميع الوحدة الكامل.

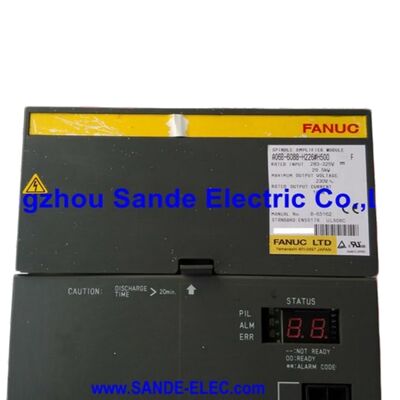

شاشة LED المكونة من 7 أجزاء المزدوجة على اللوحة الأمامية لوحدة H226 تنقل حالة الوحدة في حرفين، متبعة نفس هيكل ترميز الإنذارات مثل بقية عائلة Alpha SPM. الرموز الأكثر شيوعًا في الميدان:
AL-01(ارتفاع درجة حرارة المحرك) - تم تشغيل مفتاح الحرارة الخاص بمحرك الدوران. تحقق من مروحة تبريد المحرك ومسار التهوية قبل الحكم على الوحدة بأنها معطلة.
AL-03(انصهار في وصلة التيار المستمر) - يشير إلى فتيل وصلة التيار المستمر الداخلي لوحدة SPM، والذي يحدث عادة بسبب حدث تيار زائد في مرحلة الطاقة. قم بتشخيص السبب الجذري قبل استبدال الفتيل.
AL-09(ارتفاع درجة حرارة أشباه الموصلات للطاقة) - تجاوزت درجة حرارة مشتت حرارة IGBT الحدود. تحقق من كلتا المروحتين - المروحة الخارجية 12 مم والمروحة الداخلية 60 مم - وتحقق من تدفق الهواء عبر الخزانة.
AL-12(تيار زائد في دائرة الطاقة) - أخطر إنذار، يشير إلى إجهاد IGBT. بروتوكول التشخيص القياسي: قم بإزالة أسلاك المحرك U/V/W وقم بتشغيل الدوران. إذا اختفى AL-12، فإن الخطأ يكمن في لف المحرك أو الكابل. إذا استمر، فإن ترانزستورات مرحلة الطاقة مشكوك فيها.
AL-24 / AL-25(خطأ نقل تسلسلي / توقف) - خطأ اتصال بين CNC و SPM. ابدأ التشخيص عند كابل الرابط التسلسلي والموصلات؛ تقدم إلى لوحة التحكم إذا تم تأكيد سلامة الكابل.
اللاحقة التي تتبع علامة الجنيه في أرقام قطع غيار مضخمات دوران FANUC ليست فكرة لاحقة. بالنسبة لعائلة H226، فإن الإصدارات الموثقة هي #H500 (الإصدار الأصلي)، #H501 (برنامج معدل)، و #500CS (مواصفات خاصة). تحتوي هذه الإصدارات على برامج ثابتة مختلفة على لوحة التحكم A16B-2202-0432، وتؤثر الاختلافات على توافق معلمات الدوران، وسلوك الوظائف، وفي بعض الحالات توفر ميزات دوران معينة.
يؤكد متخصصو FANUC ومراكز إصلاح CNC باستمرار نفس التحذير: يجب أن تتطابق اللاحقة الدقيقة عند البحث عن بديل. تم تكوين آلة تم تشغيلها باستخدام H226#H500 بمعلمات دوران مطابقة لهذا البرنامج الثابت. يؤدي استبدال #H501 إلى خطر عدم تطابق المعلمات الذي قد ينتج عنه سلوك دوران غير متوقع، أو شذوذ في الضبط، أو إنذارات صريحة عند التشغيل الأول بعد التبديل. في سياق الصيانة المخطط لها حيث سيقوم فني مؤهل بالتحقق من معلمات الدوران وإعادة ضبطها، يكون الاستبدال قابلاً للإدارة. في سيناريو عطل طارئ، يعد هذا تعقيدًا يسعى مهندسو صيانة FANUC المهرة إلى تجنبه بشكل خاص عن طريق تخزين وتوريد الإصدار الدقيق لللاحقة.
س 1: ما هو محرك الدوران الذي تم تصميم A06B-6088-H226#H500 لقيادته، وهل يمكن أن يحل محل SPM-22 (H222) في تركيب موجود؟
تم تحديد هذه الوحدة لمحركات دوران ألفا FANUC موديل 26 و aP40، وكلاهما يتطلب تيار الخرج المقنن 111 أمبير الذي توفره هذه الوحدة. استبدال H226 بـ H222 (95 أمبير) في آلة تستخدم محرك aP22 أو أصغر ممكن تقنيًا من الناحية الكهربائية - الوحدة ذات التصنيف الأعلى ستعمل ببساطة عند استخدام أقل - ولكن يتطلب التحقق من المعلمات لضمان تطابق بيانات محرك الدوران المحملة في الوحدة البديلة مع المحرك المتصل فعليًا. الذهاب في الاتجاه المعاكس - وضع H222 حيث تم تحديد H226 - سيحد من تيار الدوران المتاح ولا يُنصح به. قم دائمًا بمطابقة تصنيف SPM مع مواصفات المحرك.
س 2: تستخدم كل من H222 و H226 نفس لوحة التحكم A16B-2202-0432. هل هذا يعني أن الوحدتين قابلتان للتبديل؟
لا. بينما تشتركان في نفس رقم قطعة لوحة التحكم، فإن لوحات الطاقة تختلف (A20B-1006-0481 لـ H222 مقابل A20B-1006-0482 لـ H226)، ومعلمات المحرك المخزنة في NVRAM مطابقة لتصنيفات محركات مختلفة. بالإضافة إلى ذلك، يؤثر إصدار البرنامج الثابت على سلوك وظيفة الدوران. إدخال H222 حيث يلزم H226 سيحد من خرج التيار وقد ينتج عنه إنذارات حمل زائد عند أحمال الدوران العادية. الاستبدال العكسي غير مستحسن بالمثل دون إعادة التحقق الكامل من المعلمات. يجب التعامل مع هذه الوحدات على أنها مجموعات مطابقة للمحرك، وليس كمراحل طاقة قابلة للتبديل.
س 3: ماذا يعني تعيين واجهة النوع 1 من الناحية العملية لتوافق نظام CNC؟
النوع 1 هو مواصفات الواجهة الأساسية في عائلة Alpha SPM، ويدعم وظائف التحكم في الدوران القياسية المستخدمة في الغالبية العظمى من تطبيقات مراكز التشغيل: السرعة المتغيرة، وتوجيه الدوران (M19)، واختيار التروس، والمزامنة الأساسية للدوران، وتغذية السرعة/الموضع إلى CNC. يتواصل عبر رابط دوران FANUC التسلسلي وهو متوافق مع أجيال CNC FANUC 0، 6، 10، 11، 15، 16i، 18i، 21i، و 30i/31i/32i. ما لا يدعمه هو التحكم في محيط Cs (الذي يتطلب النوع 4 ومستشعر عالي الدقة) وبعض أوضاع مزامنة الدوران المتعدد المتقدمة. بالنسبة لمعظم محركات دوران مراكز التشغيل، فإن قدرة النوع 1 هي بالضبط ما يتطلبه التطبيق، وتحديد نوع واجهة أكثر تعقيدًا سيضيف تكلفة دون فائدة وظيفية.
س 4: يظهر باستمرار AL-09 (ارتفاع درجة حرارة أشباه الموصلات للطاقة) على هذه الوحدة. ما الذي يجب فحصه أولاً؟
تعتمد وحدة A06B-6088-H226#H500 على كل من مروحة خارجية 12 مم (A90L-0001-0335/B) ومروحة تبريد داخلية 60 مم (A90L-0001-0422) للحفاظ على مشتت حرارة IGBT ضمن حدود درجة الحرارة. فشل المروحة هو السبب الأكثر شيوعًا لـ AL-09، ويجب فحص كلتا المروحتين على الفور - والتأكد من أنهما تدوران بحرية، وبالسرعة الصحيحة، وأن شفرات المروحة وممرات الهواء غير مسدودة بالرقائق المتراكمة أو بقايا رذاذ سائل التبريد. درجة حرارة محيط الخزانة وتدفق الهواء عبر مكدس المحرك هي فحوصات ثانوية. إذا تم التأكد من تشغيل كلتا المروحتين واستمر الإنذار، فقد يكون السبب هو ارتفاع درجة حرارة المحيط في الخزانة الكهربائية أو حمل قصير جزئيًا يزيد من تبديد الطاقة. الاستبدال الاستباقي للمروحة على أساس مجدول - عادة كل سنتين إلى ثلاث سنوات من التشغيل المكثف - هو صيانة وقائية قياسية لوحدات مضخم دوران ألفا.
س 5: هل إصدار #H500 من H226 متاح جديدًا، أم فقط كوحدات مجددة/مصلحة؟
سلسلة A06B-6088 Alpha هي خط إنتاج ناضج، والإنتاج الجديد في المصنع لـ H226#H500 غير متاح بشكل موثوق عبر قنوات التوزيع العادية. يتكون سوق التوريد من وحدات مجددة تم معالجتها بواسطة مراكز إصلاح متخصصة في FANUC، ووحدات قديمة جديدة من موزعين معتمدين احتفظوا بالمخزون، ووحدات مستعملة تم اختبارها وتمت إزالتها من آلات تم إيقاف تشغيلها. تختبر مراكز إصلاح FANUC ذات السمعة الطيبة هذه الوحدات على محركات دوران FANUC الفعلية ووحدات تحكم CNC - وليس فقط على مزودات طاقة على طاولة الاختبار - للتحقق من الأداء في ظل الظروف الحرارية والكهربائية للتشغيل الحقيقي. عند البحث عن بديل، فإن تأكيد طريقة الاختبار وشروط الضمان من المورد هو العناية الواجبة المناسبة قبل الشراء. تتوفر أيضًا متغيرات #H501 و #500CS في السوق، وتأكيد أن اللاحقة الدقيقة تتطابق مع الأصل قبل قبول التسليم أمر ضروري.
