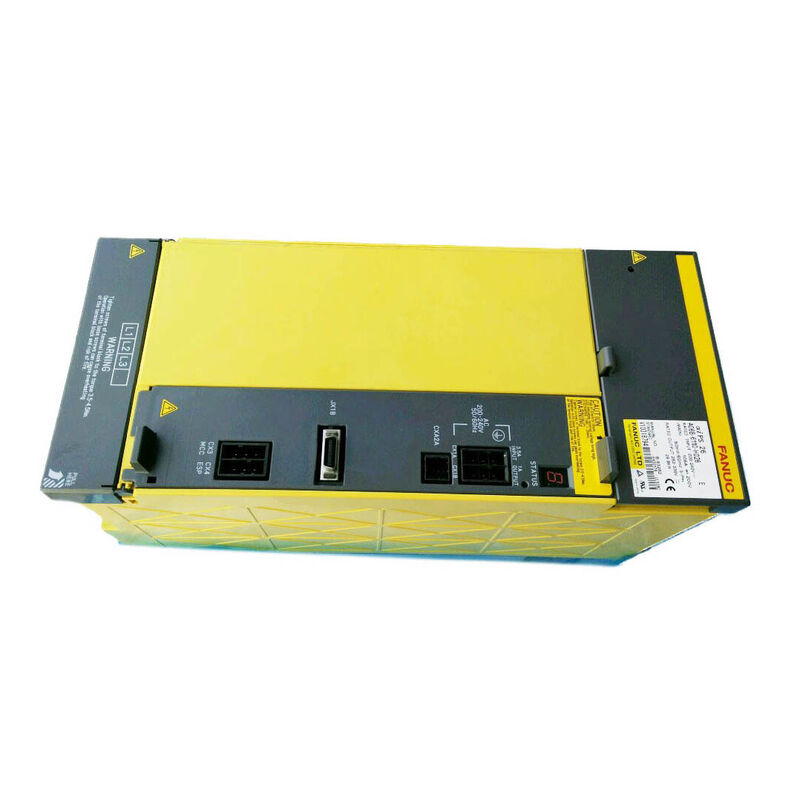

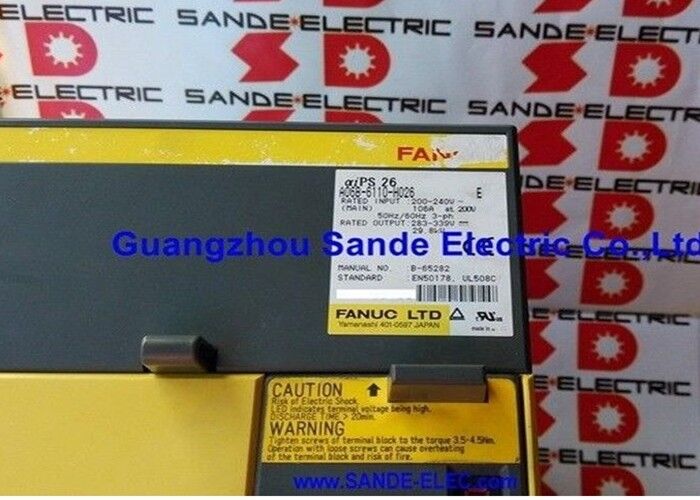

فانوك A06B-6110-H026 ∙ ألفا i وحدة إمدادات الطاقة PSM-26i (aiPS-26) 29،8 كيلوواط، 200،240 فولت AC ثلاثي المراحل، 106A، 283،339 فولت الحافلة المستمرة، التجديد النشط

نظرة عامة

الـالمواد المستخدمة في المنتجات المعدنيةهو PSM-26i وحدات إمدادات الطاقة 29.8kW في فانوك الجيل الأول ألفا i (A06B-6110) سلسلة إمدادات الطاقة.

يحمل نفس الموقف في نظام القيادة ألفا i الذي يحمله PSM-26 (A06B-6087-H126) في نظام ألفا الأصلي:مصدر الطاقة المتوسط الذي يغطي تشكيل الآلة الأكثر شيوعًا، حيث يستمد محور القوة المتوسطة وأحواض الخدمة المتعددة طاقة متزامنة داخل الغلاف المستمر من 29.8 كيلوواط.

التمييز بين سلسلة A06B-6110 ألفا i وسلسلة A06B-6087 ألفا هو الهندسة المعمارية، وليس مجرد الأجيال.هذه العائلتين من وحدات الخدمة أجيال مختلفة أساسا نظام القيادة.

يعمل A06B-6087 PSM-26 على مكبرات الفا SVM الأصلية (A06B-6079 ، سلسلة A06B-6096) ومكبرات الفا SPM الأصلية.

The A06B-6110-H026 PSM-26i powers the alpha i SVM amplifiers (A06B-6114 series) and the alpha i SPM spindle amplifiers (A06B-6120 series) — modules that communicate with 16i/18i/0i CNC controls via the FSSB optical servo bus rather than the older Type A/B electrical interface.

لا يمكن لآلة CNC أن تحل محل مصدر الطاقة لعائلة واحدة للآخر ؛ بنية حافلة DC ودوائر توزيع الطاقة التحكمية مختلفة.

A06B-6110-H026 هو الجيل الأول من مصدر الطاقة ألفا i ، وقد تم استبداله في خط منتجات Fanuc النشط بواسطة A06B-6140-H026 ، وهو ما يعادل الجيل الثاني.كلا الوحدات تخدم نفس نظام القيادة ألفا، توفر نفس فئة الإخراج 29.8 كيلوواط ، والحفاظ على التوافق مع نفس مكبرات A06B-6114 SVM و A06B-6120 SPM.

الانتقال من H026 إلى H140-H026 جلب تصاميم لوحات معدلة وتحسين طول العمر للمكونات ،ولكن الآلات التي تعمل على وحدات A06B-6110-H026 تستمر في العمل بدعم نشط من سوق الخدمات اللاحقة المتخصصة.

المواصفات الرئيسية

الفا i مقابل الفا ‬ ما قدمه تغيير الأجيال

وقد أدى الانتقال من نظام القيادة الأصلي ألفا إلى الجيل ألفا i إلى تحسينات كانت مهمة لبناة الآلات ومشغليها:536 إلى 1,000،000 وفي نهاية المطاف 16000،000 عدد لكل دورة) ، الاتصالات الألياف الضوئية FSSB استبدال واجهات الخدمة الكهربائية القديمة، عرض النطاق الترددي حلقة الخدمة أعلى مما يتيح أداء ضيق بعد الخطأ،وتحسين تكنولوجيا ترانزستور IPM في المضخات.

دور وحدة إمدادات الطاقة في تقديم هذه التحسينات غير مباشر ولكنه ضروري. يوفر A06B-6110-H026 حافلة DC التي يعتمد عليها مكبرات الفا i SVM و SPM المحسنة.

نطاق مخرجات الحافلة المباشرة من 283 ′′ 339 فولت من PSM-26i أوسع قليلاً في الطرف العلوي من 283 ′′ 325 فولت من PSM-26 الأصلي. وهذا يعكس تنظيم إمدادات الطاقة المكرر في الجيل الأول ألفا ،توفير مساحة أكبر لمعالجة الطاقة المتجددة قبل الحماية من الإفراط في الجهد.

تصحيح عامل الطاقة فوق 0.98 هو أيضا تحسين هندسي ذو مغزى ‬ سلسلة ألفا PSM الأصلية تعمل عند عوامل طاقة أقل،ومحتوى التيار الهارموني الذي تم إعادته إلى إمدادات المنشأة كان أعلى.

دائرة PFC في PSM-26i تقدم محمولة عامل طاقة تقريبًا واحد إلى إمدادات ثلاثية المراحل ، مما يقلل من الطلب الظاهري على الطاقة بالنسبة للطاقة الفعلية المستهلكة ،ويقلل من التشوهات الهارمونية على حافلة إمداد المرفق.

مراقبة المروحة المزدوجة AL-2 و AL-A

A06B-6110-H026 هي واحدة من وحدات إمدادات الطاقة القليلة من عائلة ألفا مع رمز إنذار منفصل لمروحة المغسلة الحرارية الخارجية (AL-A) بالإضافة إلى إنذار المروحة الداخلية (AL-2).هذا التمييز مهم بشكل عملي:

AL-2مروحة التبريد الداخلية (A90L-0001-0441#39) أوقفت. المروحة الداخلية تدير تدفق الهواء داخل غطاء الوحدة، وتبريد لوحة التحكم وأجهزة الكترونيات.AL-2 يتطلب استبدال مروحة فورية.

AL-Aتم إيقاف مروحة التبريد الخارجي (A90L-0001-0509). يتم تركيب المروحة الخارجية على حوض الحرارة وتسحب الهواء من خلال الزعانف لإزالة الحرارة من وحدات ترانزستور IGBT. بدون المروحة الخارجية،درجة حرارة المغسلة تتصاعد نحو إيقاف تشغيل AL-3 (الدرجة الحرارية الزائدة).

الـ (الـ (أيه أيه يضمن أيضاً استبدال المروحة فوراً

التمييز بين AL-2 و AL-A على شاشة الوحدة يسمح لفني الصيانة بتحديد المروحة التي تعطلت دون فتح الوحدةAL-A تعني مروحة المكنسة الحرارية الخارجية.

كل من المروحة متوفرة بشكل منفصل كقطع غيار ويمكن استبدالها دون استبدال الوحدة الكاملة.

الكشف عن التسرب وكفاءة التجديد

دائرة الكشف عن التسرب المدمجة تراقب تيار خطأ الأرض في حافلة التيار المباشر the higher encoder resolution and tighter servo performance of A06B-6114 SVM modules means that minor position errors and velocity irregularities caused by motor winding insulation degradation become visible at the CNC before a complete winding failure occurs.

توفر دائرة الكشف عن التسرب الإنذار المبكر لمرحلة الطاقة التي تكمل هذا يكتشف مسار التيار الحالي الذي يتشكل إلى الأرض عند انهيار العزل.

تعني تصحيح عامل الطاقة > 0.98 أن A06B-6110-H026 يستقطب التيار من التيار الثلاثي المرحلي في شكل موجة شبه مجاوري ، يتماشى بشكل وثيق مع فولتاج التيار.من منظور البنية التحتية للطاقة في المنشأةهذا يعني أن الطاقة الظاهرة (kVA) التي تستخدمه PSM-26i قريبة جدًا من الطاقة الحقيقية (kW) التي تستهلكها فعليًا.

هذا مهم بالنسبة للمرافق الصناعية التي تفرض عقوبات على عامل الكهرباء في سعر الكهرباء الخاصة بها، وللمرافق التي تعمل بمولد كهربائي حيث القدرة على التيار التفاعلي محدودة.

الأسئلة الشائعة

السؤال 1: هل يمكن أن يحل A06B-6110-H026 محل A06B-6087-H126 (PSM-26 ، سلسلة ألفا) إذا فشلت الوحدة القديمة؟

لا، وحدات الطاقة ألفا (A06B-6087) و ألفا i (A06B-6110) غير قابلة للتبادل.

تختلف بنية توزيع الطاقة التحكمية وواجهة حافلة التيار المباشر بين PSM ومضخات SVM / SPM بين الأجيال.

تم تصميم A06B-6110-H026 للعمل مع مكبرات A06B-6114 SVM و A06B-6120 SPM ؛ يعمل A06B-6087-H126 مع مكبرات A06B-6079/6096 SVM و A06B-6088/6102 SPM.

يجب أن تستخدم الآلة التي تستخدم مكبرات ألفا الأصلية عائلة ألفا PSM الأصلية.

السؤال 2: تم استبدال A06B-6110-H026 بـ A06B-6140-H026 هل H026 لا يزال كافياً لآلة تشغيلية ، أم يجب ترقيته إلى H140؟

A06B-6110-H026 كافٍ تماماً للآلات التي يخدمها حالياً، يقدم نفس 29.8 كيلوواط من الطاقة،ويدعم نفس أسرة المضخات A06B-6114/A06B-6120 مثل A06B-6140-H026.

H140 هو التسمية الإنتاجية الحالية مع تصميمات لوحات داخلية معدلة لتحسين طول العمر،ولكن هذا ليس تحديثا وظيفيا في أي معنى تشغيلية ذات مغزى لجهاز يعمل بشكل صحيح مع H026.

عندما يحتاج H026 في نهاية المطاف إلى استبدال ، فإن H140 هو الخليفة الطبيعي وهو متوافق مع نفس رف القيادة.

س3: ما هو إنذار CNC يظهر على جهاز التحكم 16i أو 18i عندما يطور PSM-26i خطأ؟

أجهزة إنذار وحدة إمدادات الطاقة ألفا أيه تظهر على شاشة العرض الأمامية للوحدة على شكل AL-1 إلى AL-7 و AL-A ، AL-E. على شاشة CNC ،تعتمد تقديم الإنذار المقابل على ما إذا كان العيب يسبب أيضًا إنذار وحدات SVM أو SPM المتصلة..

إذا انهارت حافلة PSM (AL-4 ، انخفاض في الجهد) أو أغلقت PSM ، all connected servo axes lose power and SV-0401 (servo amplifier disconnect) or SP alarms (spindle disconnect) appear simultaneously for all axes — this pattern of simultaneous alarms across all axes is itself diagnostic of a PSM-level fault rather than an individual axis amplifier fault.

تحقق من الشاشة الأمامية لـ PSM مباشرةً عن رمز إنذار PSM الخاص.

السؤال 4: ما هي المرافق الكهربائية المطلوبة لدخول 106A المسمى من A06B-6110-H026؟

يدخل مستمر بقوة 106A عند 200 فولت يتطلب مفكّك للدوائر بقوة 125-150 فولت، مع خصائص التشغيل التي تستوعب عملية التشغيل دون إزعاج.يجب أن يتوافق قطر الكابل لـ 106A عند درجة حرارة المحيط في المنشأة مع المعايير الكهربائية المعنية.

يوصى بمفاعل التيار المتردد مناسب لهذه الفئة من التيار للحد من حقن التيار الهارموني وتقليل تدفق التشغيل.

يجب أن يكون محول المنشأة الذي يغذي هذه الدائرة لديه قدرة كافية لطلب الطاقة الحقيقي 29.8 كيلوواط بالإضافة إلى الطاقة التفاعلية المستهلكة أثناء التشغيل.

السؤال 5: هل يمكن أن يعمل A06B-6110-H026 على وحدات مكبرات beta i servo (سلسلة A06B-6130) بالإضافة إلى وحدات alpha i SVM؟

Beta i servo amplifier units (A06B-6130 series) have their own self-contained power supplies and do not draw from the main PSM DC bus — they connect directly to an AC supply and generate their own internal DC bus.

الحافلة ألفا i PSM-26i توفر فقط وحدات A06B-6114 ألفا i SVM و A06B-6120 ألفا i SPM.وحدات بيتا i متصلة بسلسلة FSSB CNC جنبا إلى جنب مع مكبرات ألفا i ولكن يتم تشغيلها بشكل مستقل.

A06B-6110-H026 لا يحتاج إلى أن يكون مقاس أو اختيار على أساس أي الطلب على الطاقة من وحدة بيتا i.
