تفاصيل المنتج:
|
| حالة: | ختم المصنع الجديد (NFS) | رقم الصنف: | E3JM-DS70M4T |
|---|---|---|---|
| أصل: | اليابان | ||
| إبراز: | أجهزة استشعار للأتمتة الصناعية الكهربائية,محرك التشغيل الدواري الهوائي SMC الفوتو الكهربائي,أجهزة استشعار الأتمتة الصناعية,photoelectric smc pneumatic rotary actuator,switch industrial automation sensors |
||
العلامة التجارية:أومرون
المسلسل:E3JM

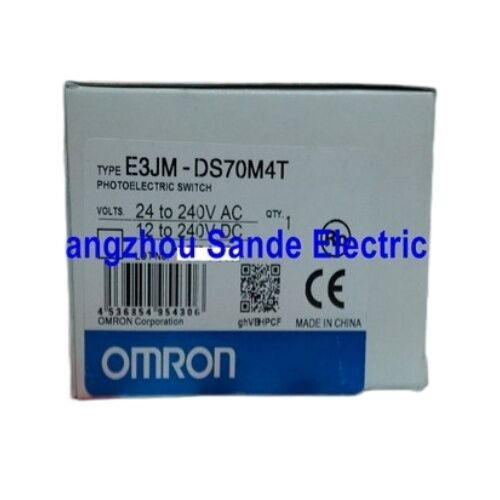

رقم الجزء:E3JM-DS70M4T(المشار إليها أيضًا باسم: E3JMDS70M4T / E3JM-DS7OM4T)
النوع:جهاز استشعار مفتاح الطاقة الكهربائية الضوئية المدمجة
في المخزون التوصيل السريع في جميع أنحاء العالم
معظم أجهزة الاستشعار الفوتو الكهربائية تطلب منك أن تقرر مقدما: AC أو DC؟أومرون E3JM-DS70M4Tليس كذلك، مع مجموعة من إمدادات الطاقة12 إلى 240 فولت DCو24 إلى 240 فولت AC، إنه يربط مباشرة إلى أي لوحة تحكم في أي منشأة تقريباً لا يوجد تطابق في الجهد، لا يوجد مصدر طاقة خاص، لا يوجد أجهزة إضافية.هذه المرونة وحدها تجعلها واحدة من أكثر حلول الاستشعار عملية في عائلة E3JM.
إضافة aنطاق الاستشعار المنعكس المنتشر 700 ملم، مخرج إرسال مدمج، ووظيفة مؤقتة قابلة للاختيار مع تأخير قابل للتعديل، ولديك جهاز استشعار يتعامل مع مجموعة واسعة من مهام الكشف عن الكائنات مباشرة من الصندوق.
جميع البيانات أدناه مأخوذة مباشرة من ورقة بيانات E3JM الرسمية لشركة Omron (CSM_E3JM_DS_E_12_6).
| المعلم | المواصفات |
|---|---|
| طريقة الاستشعار | عاكسة متناثرة |
| استشعار المسافة | 700 ملم (ورقة بيضاء، هدف مرجعية 200 × 200 ملم) |
| مصدر الضوء | مصباح LED بالأشعة تحت الحمراء، طول موجة 940 نانومتر |
| تشغيل الكهرباء | 12 إلى 240 فولت DC ±10٪، موجة (p-p) 10٪ على الأكثر / 24 إلى 240 فولت VAC ±10٪، 50/60 هرتز |
| استهلاك الطاقة | 2 واط كحد أقصى |
| مخرج التحكم | رله (SPDT): 250 فولت، 3A (cosφ=1) max. / 5 فولت، 10 mA min. |
| وضع العمل | إشعال الضوء / إشعال الظلام (بإمكان اختيار المفتاح) |
| وقت الاستجابة | 30 ميس كحد أقصى (تشغيل أو إعادة تعيين) |
| وظيفة توقيت | تأخير تشغيل / تأخير إيقاف / تأخير لقطة واحدة (يمكن اختيار مفتاح DIP) |
| نطاق تأخير جهاز التوقيت | 0.1 إلى 5 ثواني (قابلة للتعديل) |
| رحلة مختلفة | 20٪ كحد أقصى من مسافة الاستشعار |
| الإضاءة المحيطة (المستقبل) | مصباح ساطع: 3000 ليكس |
| درجة حرارة العمل | -25 درجة مئوية إلى 55 درجة مئوية (بدون تجمد أو تجمد) |
| درجة حرارة التخزين | -30°C إلى 70°C |
| رطوبة العمل | 45٪ إلى 85٪ RH (بدون تكثيف) |
| رطوبة التخزين | 35٪ إلى 95٪ RH (بدون تكثيف) |
| مقاومة العزل | 20 MΩ دقيقة عند 500 VDC |
| قوة الكهرباء المضادة | 2،000 VAC، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز (التدمير) | 10 إلى 55 هرتز، 1.5 ملم نطاق مزدوج، ساعتين كل في X/Y/Z |
| مقاومة الصدمات (التدمير) | 500 متر/ثانية، 3 مرات في كل اتجاه X/Y/Z |
| مقاومة الصدمات (عطل) | 100 متر/ثانية، 3 مرات في كل اتجاه X/Y/Z |
| درجة الحماية | IEC 60529:IP66 |
| حياة الإرسال ميكانيكية | 50,0001000 عملية في الدقيقة (18,000 مرة في الساعة) |
| عمر المرور إلكترونية | 1001000 عملية في الدقيقة (1800 مرة في الساعة) |
| طريقة الاتصال | كتلة المحطة |
| حجم خيط القناة | PF 1/2 |
| مادة القضية | الـ ABS |
| مادة العدسة | الراتنج الميثاكريليك |
| مادة الغلاف | البوليكربونات |
| الوزن (معبأة) | حوالي 160 غرام |
| الملحقات المدرجة | دعامة التثبيت (مع المسمار) ، المكسرات، غطاء حماية المحطة، المكسرات توصيل الكابلات، دليل الاستخدام |
"ت" في E3JM-DS70M4T تعني جهاز توقيت مدمج و يستحق الفهم ما الذي يسمح به في الواقع في أرضية المصنع.
هناك ثلاثة أنماط متاحة ، يتم اختيارها بواسطة مفتاح DIP:
تأخير تشغيللا يتم تشغيل الإخراج حتى يكون الكائن موجودًا لفترة التأخير المحددة. مفيد لتحليل الكائنات السريعة الحركة أو الكشف الخاطئ عن الاهتزازات.إذا كان هناك شيء يمر أمام جهاز الاستشعار ويختفي قبل انتهاء التأخير، الخروج لا يطلق النار.
تأخير OFFيظل الإخراج نشطًا لفترة زمنية محددة بعد مغادرة الكائن لمنطقة الاستشعار. شائع في التطبيقات التي تحتاج إلى احتجاز إخراج قصيرإبقاء بوابة أسفل النهر مفتوحة لفترة أطول قليلاً بعد مرور جزء، أو الحفاظ على إشارة إلى آلية رفض.
تأخير لضربة واحدةالنبضات الخارجة لفترة ثابتة بغض النظر عن المدة التي يبقى فيها الكائن في منطقة الاستشعار. مفيدة لتوليد نبضات إخراج متسقة من الأجسام ذات الحجم أو السرعة المختلفة.
وقت التأخير قابل للتعديل بين0. 1 و 5 ثوانيمن خلال مقياس طاقة على جهاز الاستشعار. لاحظ أنه على النماذج المجهزة بوقت زمني ، تكون وظيفة توقيت الساعة نشطة دائمًا لا يمكن تعطيلها.
E3JM-DS70M4T يحملتصنيف IP66 حسب IEC 60529إذا قمنا بتقسيم ذلك: الرقم الأول (6) يعني أن الحجرة مضادة للغبار بالكامل ✓ لا تدخل من الجسيمات من أي حجم.الرقم الثاني (6) يعني أنه يتحمل طائرات الماء القوية من أي اتجاه.
من الناحية العملية، يمكن لهذا المستشعر التعامل مع بيئات الغسيل، والمنشآت الخارجية عرضة للمطر، والقطع الغبارية أو مناطق الطحن،وخطوط معالجة الغذاء حيث أنظمة التنظيف الروتينية للمعدات هي معيار. إنه ليس مؤهلاً للغرق، ولكن للتركيب على السطح في بيئات قاسية، IP66 يغطي الغالبية العظمى من الظروف في العالم الحقيقي.
كل سفن E3JM-DS70M4T مع القدرة على التبديل بينضوء مضاءومشغلة بالظلامالتشغيل عن طريق مفتاح DIP على جسم جهاز الاستشعار. لا حاجة إلى أدوات، لا نموذج منفصل للطلب.
إضاءة تشغيل (L-ON):يتم تشغيل مخرج الإرسال عندما يكتشف المستشعر إشارة عاكسة
تشغيل الظلام (D-ON):إنتاج المرور ينشط عندما تكون الإشارة المنعكسةغائبةعندما لا يتم الكشف عن أي جسم. يستخدم هذا الوضع للكشف عن أجزاء مفقودة، ومراقبة الثغرات أو الانقطاعات في تدفق المواد، أو أي تطبيق حيث غياب كائن هو الحدث المفيد.
يتم إظهار وضع التشغيل الحالي بواسطة الإشارة الحمراء LED على غطاء جهاز الاستشعار.
أمُعدّل الدوران الواحدعلى جسم جهاز الاستشعار يتحكم في حساسية الكشف، مما يسمح بتحسين مسافة الاستشعار ضمن نطاق 700 مم.هذا مفيد عند العمل مع المواد التي لديها انعكاسات منخفضة، الأسطح غير الملموسة، أو المواد الشفافة حيث قد تحتاج إلى زيادة الحساسية الافتراضية.كما يسمح بتقليل مسافة الاستشعار الفعالة عمداً لتجنب الكشف عن الأجسام الخلفية خارج منطقة الكشف المقصودة.
مزيج من الجهد العالمي ، وحماية IP66 ، ومخرجات المرور ، والمؤقت المدمج يجعل E3JM-DS70M4T مناسبة بشكل قوي عبر مجموعة واسعة من التطبيقات:
الكشف عن وجود ناقلات وقطعتأكد من وجود الأجزاء في المحطة قبل بدء خطوة العملية، مع تصفية تأخير ON لتجاهل الاهتزازات البسيطة أو ارتداد الجزء.
استشعار نهاية الرحلة وموقعهايكتشف عندما يصل عنصر الآلة إلى الموقع الأصلي أو الحد، مع خروج الإرسال الموصلة مباشرة إلى دائرة السلامة أو التحكم.
مستوى ملء واكتشاف المواد- مراقبة مستويات ملء الحاوية أو الحافلة للمواد ذات الانعكاسية الكافية، مما يؤدي إلى إطلاق إنذارات أو توقف الناقل عندما تنخفض المستويات خارج النطاق.
خطوط التعبئة والتسمية- اكتشاف الثغرات في المنتج، أو العلامات المفقودة، أو التعبئة الغائبة، مع أوضاع توقيت لتوليد نبضات إخراج متسقة للعدادات أو PLCs في الأسفل.
المنشآت الخارجية والبيئة القاسيةأي آلة في الهواء الطلق أو محطة معدات زراعية أو موقع تركيب مكشوف حيث تعرض الطقس والغبار هي ظروف تشغيل روتينية.
E3JM-DS70M4T يتصل عن طريقالكتلة النهائيةلا تحتاج إلى جهاز توصيل، أومرون توصي بقطع عرضي للمرشد0.3 ملم مربعمع قطر خارجي للكابلات بين 6 و 8 ملم
مخرج الإرسال هوSPDT (رمي مزدوج من قطب واحد)، يوفر كل من الاتصالات المفتوحة بشكل طبيعي (NO) والمغلقة بشكل طبيعي (NC) في وقت واحد. عند استخدام كل من الاتصالات على نفس الحمل مع الأجهزة الحثيثة مثل الاتصالات أو الصمامات الكهربائية ،يجب أن يتم تطبيق جهاز مكافحة التوتر على الحمل لمنع تداخلات اتصال المرور بين جانبي NO و NC أثناء عمليات التحولهذا مذكور صراحة في وثائق تركيب Omron لسلسلة E3JM.
يتوفر E3JM-DS70M4T في ثلاثة أنواع من خيوط القناة لتناسب معايير الأسلاك الإقليمية المختلفة:
| النموذج | خيط القناة | الملاحظات |
|---|---|---|
| E3JM-DS70M4T | PF 1/2 | النموذج الدولي القياسي |
| E3JM-DS70M4T-G | رقم 135 | المنشآت الأوروبية / DIN |
| E3JM-DS70M4T-US | 1/2-14 معاهدة النفط | المنشآت الأمريكية الشمالية المدرجة في قائمة UL |
تتشارك جميع الاختلافات الثلاثة في الاستشعار والمواصفات الكهربائية المتطابقة فقط يختلف تثبيت القناة.
السؤال 1: هل يمكن تشغيل E3JM-DS70M4T بواسطة AC و DC في نفس التركيب؟
نعم هذه هي إحدى الميزات المميزة للمستشعر12 إلى 240 فولت DCو24 إلى 240 فولت ACعلى نفس المحطات، بدون حساسية القطبية على اتصال إمدادات الطاقة.هذا يجعل من المفيد بشكل خاص في المرافق التي تختلف فيها فولتاج اللوحة بين الآلات أو حيث يحتاج نفس نموذج المستشعر إلى التخزين لكل من تطبيقات التيار المتردد والتيار المستمرلا توجد حاجة إلى التبديل الداخلي، ويعالج المستشعر نوعي الجهد بشكل طبيعي.
س2: ما هو الفرق بين E3JM-DS70M4T و E3JM-DS70M4 (بدون T) ؟
الـتوابعيشير إلى إدراجوظيفة توقيت مدمجة. E3JM-DS70M4 (لا T) هو مستشعر موثّق للخروج الإرسالي القياسي بدون قدرة التوقيت. E3JM-DS70M4T يضيف أنماط تأخير ON-delay، OFF-delay، و One-shot delay، قابلة للاختيار بواسطة مفتاح DIP،مع وقت تأخير قابل للتعديل من 0.1 إلى 5 ثواني. على طراز T ، يكون العداد دائمًا نشطًا ، لا يمكن تجاوزه. إذا كان تطبيقك يتطلب استجابة إخراجية فورية وغير متأخرة ، فإن المتغير غير T هو الخيار الصحيح.
السؤال 3: ما هي الأشياء التي يمكن أن يكتشفها E3JM-DS70M4T على مسافة استشعار كاملة تبلغ 700 مم؟
يتم تحديد مسافة الاستشعار 700 ملم ضدالهدف من الورق الأبيض بحجم 200 × 200 ممهذا هو الحالة المرجعية القياسية المستخدمة في ورقة بيانات أومرون الرسمية. بالنسبة للمواد الداكنة أو الأقل انعكاسًا ، ستكون مسافة الاستشعار الفعالة أقصر.موضوع الإستشعار الذي نشرته (أومرون) مقابلتظهر منحنيات المسافة أن أسطح الكربون السوداء و SUS (الصلب المقاوم للصدأ) تقلل من النطاق الفعلي بشكل كبير مقارنة بالورق الأبيض.النطاق الفعلي يقترب أو يتجاوز خط الأساس في الكتاب الأبيضعند الكشف عن الأجسام الداكنة أو المختلطة أو الصغيرة ، يُنصح بتعيين المستشعر أقرب من الحد الأقصى 700 مم واستخدام ضبط الحساسية لتحسين موثوقية الكشف.
السؤال 4: هل يتم الحفاظ على تصنيف IP66 بعد التوصيل إذا استخدمت اتصال كتلة الطرف؟
سلامة IP66 تعتمد على التثبيت السليم. يجب أن يكون مدخل قناة الاستشعار وغطاءمشددة بقوةبعد توصيل الأسلاك للحفاظ على الحجرة المغلقة.أومرون تحدد أن الغطاء يجب أن تكون مثبتة بشكل آمن للحفاظ على تصنيف IP66أومرون توصي أيضا باستخدام كابل قطره الخارجي بين 6 و 8 ملم لضمان الختم السليم في مدخل الكابل.يتم توفير المكسرات في الحزمةلاحظ أن النماذج المدرجة في قائمة UL (-US) لا تشمل هذه المكسرات.
السؤال 5: هل يمكن توصيل مخرج E3JM-DS70M4T مباشرة إلى مدخل PLC؟
E3JM-DS70M4T يستخدممخرج الإرسالبدلاً من إخراج الترانزستور أو SSR. جهات الاتصال بالمركبات هي مقاومة للفولتاجيات ، يمكنها التبديل بين الأحمال المترددة أو المترددة ضمن الحدود المسجلة (250 VAC ، 3A max. / 5 VDC ، 10 mA min).لربطات مدخلات PLC المنفصلة، يمكن توصيل اتصال المرور بالأسلاك في سلسلة مع فولتاج إمدادات مدخل PLC ، مما يوفر إشارة التبديل النظيفة والمعزولة. وقت الاستجابة 30 ميس كاف لمعظم تطبيقات مسح PLC.للتطبيقات التي تتطلب استجابة أسرع، يقدم الاختلاف DC SSR (E3JM-DS70S4T) وقت تشغيل / إعادة ضبط 5ms ويجب النظر بدلاً من ذلك.
