أجهزة استشعار الأتمتة الصناعية
>
|
| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | BENTLY |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 330901-00-05-02-00 |

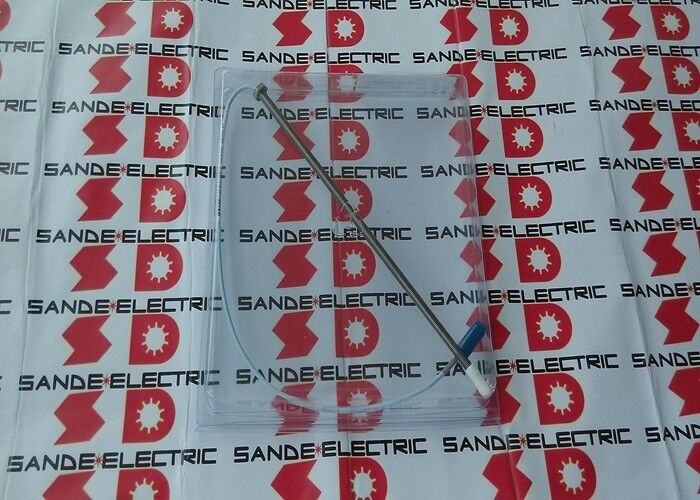

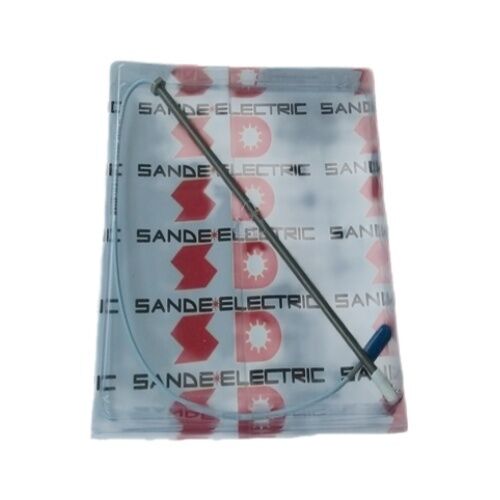

الـبنتلي نيفادا 330901-00-05-02-00هو التكوين المدمج للخزانة القريبة 3300 XL NSv محول تيار الدوران لقياس التنقل الشعاعي للعمود في الآلات الدوارة دون اتصال.
يخلق رأس المسبار حقل كهرومغناطيسي يضطرب من قبل سطح العمود الموصل كهربائيا يمر بالقرب منه؛ هذا الاضطراب، تحويله إلى جهد من قبل 3300 NSv proximeter،يوفر إشارة متواصلة متواصلة متناسبة مع الفجوة بين رأس المسبار والعمود.
نظام 3300 XL NSv هو منصة محول القرب من شركة بنتلي نيفادا، تستخدم في التوربينات، المضغوطات، المضخات، المحركاتوالآلات الدوارة الأخرى التي يتطلب فيها مراقبة اهتزاز العمود ومراقبة الموقف لمراقبة الحالة، الحماية، ومراقبة العملية.
The 330901 base model designates the standard 1/4-28 UNF threaded probe without armored cable — the configuration that fits most standard proximity probe ports machined into turbomachinery casings worldwide.
الطول المدمج للقضية 0.5 بوصة من تكوين -00-05 مخصص خصيصا للتركيبات حيث عمق فتحة التثبيت محدودة,المنشآت ذات الفضاء الشعاعي المقيد حول جسم المسبار ، أو مواقع التجهيز بعد ذلك حيث استخدمت المعدات الأصلية تصميم مسبار أقصر.
يعني القسم غير المتداخل الذي يبلغ طوله 0.0 بوصة (الداخل 00) أن الجزء المتداخل يمتد من طرف المسبار.تعظيم الانخراط في منافذ الخيوط الضحلة دون إضاعة العمق على قسم غير خيوط.
| المعلم | القيمة |
|---|---|
| الخيط | 1/4-28 UNF (بدون درع) |
| الطول غير المتسلسل | 0.0 بوصة |
| طول القضية | 0.5 بوصة |
| المرفق | ميني كوكسيال ClickLoc (كابل قياسي) |
| مادة القضية | الفولاذ المقاوم للصدأ AISI 304 |
| مادة النصائح | PPS (كبريت البوليفينيلين) |
| عائق الكابل | 75 Ω محوري |
| عزل الكابلات | إدارة البيئة |
| الحساسية | 200 ميلو فولت/ميل (7.87 فولت/ملم) |
| استجابة التردد | DC إلى 10 كيلو هرتز |
| درجة حرارة العمل | -52°C إلى +177°C |
| مقاومة التيار المباشر (كابل) | 4.0 ± 0.5 Ω (0.5m) |
| الحد الأقصى لمشاركة الخيوط | 0. 375 بوصة |
| عزم الدوران الموصى به | 5.1 N·m (45 in·lb) |
| نظام متوافق | 3300 XL NSv |
| الموافقات | القياسية (الخيار 00) |
المسبار 330901-00-05-02-00 هو عنصر واحد من نظام محول القرب من ثلاثة مكونات: المسبار نفسه ، كابل تمديد يربط المسبار بالمقرب ،و 3300 XL NSv proximitor (وحدة التكييف).
الجهاز يخلق حقل التيار الدوامي، والكابل الإضافي يحمل إشارة الراديو الراديوي الخامويقوم جهاز القرابة بتحويل إشارة RF المعتمدة على الفجوة إلى مخرج لجهد التيار المتردد معايرة عادة −18 فولت في الفجوة البعيدة المعايرة ويتغير نحو −1 فولت مع اقتراب العمود من طرف المسبار.
هذه الهندسة المعمارية الموزعة تفصل نقطة القياس (المسبار) عن الإلكترونيات (المقرب).
لا يحتوي المسبار على أي أجهزة إلكترونية نشطة فقط لفائف و شبكة ضبط مما يسمح للمسبار بالعمل في نطاق -52 درجة مئوية إلى + 177 درجة مئوية مما يؤدي إلى تلف دوائر أشباه الموصلات.
يتم تركيب الجهاز في مكان أكثر برودة وأكثر سهولة، بعيدا عن البيئة الحرارية والاهتزازات من غلاف الآلة.
نظام "بنتلي نيفادا" 3300 XL NSv متوافق للخلف مع كابلات 3300 XL الممتدةجعل 330901-00-05-02-00 قابلة للتبادل مباشرة مع مسبارات سلسلة 330901 السابقة في المنشآت الحالية.
يطابق رابط ClickLoc الميني المحوري (الخيار 02) رابط الكابل 3300 XL القياسي ، مما يسمح باستبدال المسبار دون تعديل مجموعة كابل الميدان.
يحدد طول القضية 0.5 بوصة عمق المسبار الفيزيائي من سطح غلاف الآلة إلى طرف المسبار. عند التداخل بالكامل في منفذ المسبار مع 1/4-28 UNF الخيط، 0.5 بوصات حالة المواقف نقطة المسبار 0.5 بوصة تحت سطح التثبيت مناسبة لعمق فتحة العمود الذي يتطابق مع هذا البعد.
على عكس الاختلافات الأطول للمسبار المستخدمة للوصول إلى الشهود في أماكن عميقة ، فإن الحالة البالغة 0.5 بوصة هي للقياسات القريبة من سطح الغلاف.
عزم دوران التثبيت الموصى به هو 5.1 N·m (45 in·lb) ، مع الحد الأقصى المطلق لـ 7.3 N·m (65 in·lb).
تجاوز أقصى عزم الدوران يسبب تشوه الخيوط أو تلف رأس مسبار PPS.مهمة بشكل خاص لأن مادة PPS في الطرف ، على الرغم من أنها مقاومة للكيماويات وصلبة ميكانيكياً ، سوف تقطع تحت الحمل التواء المفرط.
يقدم الختم Viton O-ring في جسم المسبار إغلاقًا إيجابيًا ضد الزيت وسوائل العملية في منفذ المسبار. فحص حالة O-ring قبل التثبيت واستبدالها إذا كانت مشقوقة أو مشوهة.
فجوة العمل المثلى بين رأس المسبار والعمود لنظام 3300 NSv حوالي 2mm (80 mils).
في هذه الفجوة ، يعمل النظام بالقرب من وسط نطاق خطي ، مما يوفر أقصى قدر من الدقة وتقليل الحساسية لأخطاء الفجوة من التوسع الحراري أو انحناء العمود.
يتم تعيين الفجوة عن طريق ضبط الموقف المحوري للمسبار في منفذ الخيوط والتحقق من خلال قياس الجهد الخارجي المتردد مع المحور الثابت.
س1: ما هو الفجوة العملية المثلى لل 330901-00-05-02-00، وكيف أضعها؟
يتم معايرة نظام 3300 NSv لفترة اسمية تبلغ حوالي 2 ملم (80 ميل).ضبط المسبار محوريًا حتى يقرأ فولتاج الخروج المباشر من proximitor حوالي −10V (نقطة منتصف النطاق الخطي من −18V إلى −2V لنظام 3300 NSv).
هذا يضع العمود في وسط نطاق القياس الخطي للمسبار.قفل المسبار في هذا الموقف مع المكسرات القفل وتأكيد الفجوة هي ضمن المواصفات باستخدام الجهد الخروج proximitor كمرجع.
السؤال 2: هل يمكن استخدام 330901-00-05-02-00 دون كابلات تمديد متصلة مباشرة بالجهاز القريب؟
يتم توصيل رابط ClickLoc المضغوط المصغّر (الخيار 02) إلى كابل 3300 XL NSv الموسّع القياسي، والذي يتم توصيله بعد ذلك بالجهاز القريب.
على الرغم من أنه من الممكن من الناحية الفيزيائية توصيل المسبار بالجهاز القريب دون كابل تمديد في الاختبار على المقاعد ، إلا أن النظام المعايرة مصمم ويتميز بمعوقات خاصة للكابلات.
استخدام أي كابل تمديد، أو كابل لا يتطابق مع مواصفات 3300 XL بنتلي نيفادا، سوف يؤثر على حساسية النظام والمدى الخطية.استخدم دائما الكابل التمديد الصحيح بنتلي نيفادا 3300 XL للتركيبات الميدانية.
السؤال 3: تم إدراج الموافقات على أنها الخيار 00 (القياسية) هل يمنع هذا التثبيت في المناطق الخطرة؟
الموافقات القياسية (الاختيار 00) تعني أن هذا الاختيار لا يحمل شهادات ATEX أو IECEx أو شهادات المناطق الخطرة الأخرى الإضافية التي يوفرها الاختيار 05.المنشآت في المناطق الخطرة المصنفة (الغلاف الجوي المتفجر)، غازات قابلة للاشتعال أو مناطق الغبار) تتطلب الإصدار المعتمد من الوكالة من المسبار.
بالنسبة لغرف الآلات غير الخطرة، الخيار القياسي 00 مناسب ويغطي الاستخدام الصناعي العام دون قيود.
السؤال 4: هل هناك فرق بين 330901 "NSv" والمسبارات القديمة من سلسلة 330900؟
The 3300 NSv (Non-metallic Sensing surface voltage) designation identifies the probe as part of Bently Nevada's newer series with improved linearity and extended temperature range compared to the earlier 3300 standard probes.
تستخدم سلسلة 330901 NSv نفس خيط 1/4-28 UNF وموصلات ClickLoc مثل سلسلة 330900 ، مما يجعل التحديث المادي بسيطًا ،ولكن يجب استخدام أقرباء نظام NSv وكابلات التمديد مع مسبار NSv للحفاظ على دقة المعايرة.
قد يؤدي خلط مسبارات NSv مع مقربات غير NSv إلى تحويلات في المعايرة.
السؤال 5: ما هي السرعة القصوى لسطح العمود التي يمكن لهذا المسبار قياسها بدقة؟
The 3300 XL NSv proximity system's DC to 10 kHz frequency response means it accurately captures vibration and displacement at frequencies up to 10 kHz — comfortably covering all mechanical vibration frequencies encountered in industrial turbomachinery from sub-synchronous to very high-order harmonics.
لا يحتوي المسبار نفسه على قيود ميكانيكية على السرعة؛ فهو يعمل طالما أن سطح العمود داخل النطاق الخطي للمسبار.
بالنسبة للآلات التي تعمل فوق 10000 دورة في الدقيقة، قد يقترب محتوى تردد إشارات الاهتزاز في أوامر أعلى من عرض النطاق الترددي للنظام.لكن الهارمونيات الأساسية والمنخفضة تبقى تماما داخل نطاق القياس.
