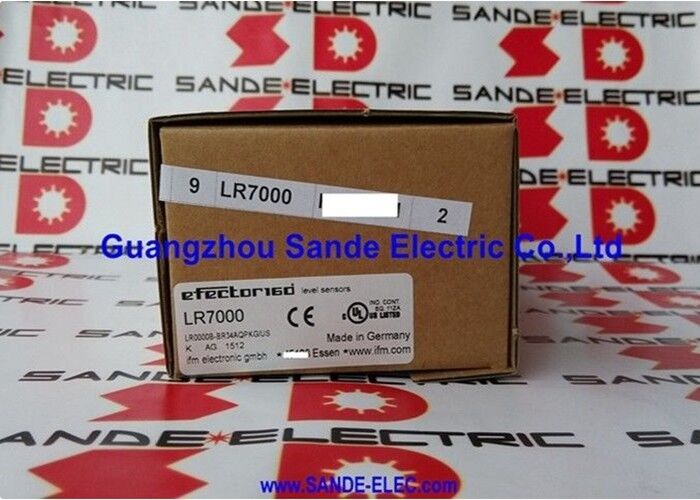

إيفكتور إيف إم LR7000 مستوى جهاز الاستشعار LR7000

IFM Efector LR7000 | مستشعر مستوى مستمر بالرادار الموجّه — 18–30 فولت تيار مستمر، PNP، IP67، G¾"، مسبار يصل إلى 1600 مم، شاشة عرض بأربعة أرقام

نظرة عامة

إن مستشعر المستوى IFM Efector LR7000 هو مستشعر مستوى بالرادار الموجّه (GWR) يغطي قياس المستوى المستمر في الخزانات والحاويات التي تحتوي على الماء والزيوت وسوائل التبريد والسوائل المماثلة.يتكون النظام من وحدة تقييم منفصلة ومسبار مرن يمكن قصه إلى الطول المطلوب للتركيب المحدد في الخزان — أي شيء من 100 مم إلى 1600 مم — مما يمنح المُركِّب عائلة مستشعرات واحدة تناسب مجموعة واسعة من أشكال الخزانات دون الحاجة إلى تخزين أنواع متعددة بأطوال ثابتة.يُعد الرادار الموجّه طريقة قياس مناسبة لأنواع السوائل التي تم تصميم LR7000 لها. على عكس المستشعرات فوق الصوتية التي يمكن أن تتعطل بسبب الرغوة أو البخار أو اضطراب الملء على سطح السائل، يرسل الرادار الموجّه نبضة الميكروويف الخاصة به على طول قضيب مادي أو مسبار كابل يغوص في السائل.

تسافر النبضة على طول المسبار، وتنعكس عن سطح السائل عند نقطة تغير المعاوقة بين الهواء والسائل، وتعود إلى جهاز الإرسال والاستقبال. نظرًا لأن الإشارة تسافر على طول المسبار بدلاً من الهواء فوق السائل، فإن الرغوة والتكثف والبخار بطيء الحركة لها تأثير ضئيل على القياس.

توفر شاشة LED الأبجدية الرقمية ذات الأربعة أرقام لوحدة تقييم LR7000 قراءة مستمرة للمستوى المقاس مباشرة على جسم المستشعر، مما يلغي الحاجة إلى اختراق نظام التحكم للتحقق من مستوى الخزان الفعلي أثناء التشغيل أو استكشاف الأخطاء وإصلاحها.

يمكن برمجة كلا المخرجين التبديلين بشكل مستقل — نقاط الضبط، ونقاط إعادة الضبط، وقطبية NO/NC — من خلال أزرار اللوحة الأمامية، دون الحاجة إلى أدوات برمجة خارجية للتكوين الأساسي.

المواصفات الرئيسية

المعلمة

القيمة

يمتد المسبار إلى أسفل الخزان عبر وصلة العملية G¾".

نظرًا لأنه يمكن قص المجسات إلى الطول الدقيق المطلوب لكل خزان، فلا توجد منطقة ميتة في الأسفل ناتجة عن مسبار طويل جدًا، ولا يوجد انخفاض في نطاق القياس لأن المسبار انتهى مبكرًا جدًا.

النهاية المقطوعة هي نقطة إنهاء الانعكاس؛ القص هو جزء متعمد من إجراء التركيب، وليس تعديلاً. تحدد IFM إجراء القص لضمان نهاية نظيفة لا تُنشئ انعكاسات زائفة.

بالنسبة للتطبيقات التي تتغير فيها أبعاد الخزان — خزان جديد يحل محل خزان قديم، أو يتم نقل المستشعر — يمكن تقصير المسبار أو استبداله دون تغيير وحدة التقييم.

هذه النمطية تقلل التكلفة الإجمالية للتكيف في المنشآت التي يتم فيها مراجعة تكوينات الخزان بشكل دوري.

مخرجان تبديل قابلان للبرمجة

يوفر LR7000 مخرجين تبديل قابلين للتكوين بشكل مستقل. في تركيب نموذجي لمراقبة مستوى الخزان: يُشغّل المخرج 1 إشارة "تشغيل مضخة التعبئة" عندما ينخفض المستوى عن الحد الأدنى (SP1)، ويُشغّل المخرج 2 "تحذير فيضان" عندما يصل المستوى إلى الحد الأقصى (SP2).

يمكن برمجة كلا المخرجين كـ NO أو NC، مما يسمح بمنطق نشط عالي أو نشط منخفض دون إعادة توصيل الأسلاك.

تتصل مخارج التبديل مباشرة ببطاقات الإدخال الرقمي لوحدة التحكم المنطقية القابلة للبرمجة (PLC)، أو وحدات الترحيل، أو مؤشرات التحكم في العمليات عبر موصل M12.

مع سعة تيار خرج تبلغ 250 مللي أمبير (لكل مخرج لتبديل PNP)، يقوم LR7000 بتشغيل أحمال الأتمتة القياسية دون الحاجة إلى مضخم وسيط في معظم التركيبات.

ملاءمة التطبيق: الماء والزيوت وسوائل التبريد

تضع IFM جهاز LR7000 خصيصًا للماء والزيوت وسوائل التبريد في تطبيقات الخزانات والحاويات الصناعية — أنواع السوائل ذات الخصائص العازلة التي يتعامل معها الرادار الموجّه بأكبر قدر من الموثوقية.

السوائل ذات الثوابت العازلة المنخفضة جدًا (أقل من حوالي 1.5) تقلل من سعة الانعكاس على سطح السائل؛ الماء، مياه التبريد، ومعظم الزيوت الصناعية أعلى بكثير من هذا الحد وتنتج انعكاسات قوية على طول المسبار الخاص بـ LR7000.

وصلة العملية G¾" هي السن الذكر القياسي المستخدم في فوهات الخزانات الصناعية ومنافذ زجاج الرؤية. تقبل فوهة ملولبة في الجزء العلوي من الخزان بسن أنثى G¾" متوافق جهاز LR7000 مباشرة، باستخدام شريط PTFE أو مادة مانعة للتسرب مناسبة على الأسنان. تتوفر محولات من IFM للخزانات ذات معايير توصيل مختلفة.

الأسئلة الشائعة

س 1: هل يحتاج مسبار LR7000 إلى إعادة معايرة بعد قصه إلى الطول؟

قص المسبار إلى عمق الخزان المطلوب لا يتطلب إعادة معايرة دوائر الرادار الخاصة بالمستشعر.

يتم برمجة وحدة التقييم بطول المسبار المثبت كمعلمة مرجعية، ويتم حساب قياس المستوى من موضع نقطة الانعكاس بالنسبة لهذا المرجع.

بعد القص والتركيب، أدخل طول المسبار ونقاط ضبط الحد الأدنى/الأقصى للمستوى من خلال اللوحة الأمامية — المعايرة الداخلية للمستشعر مضبوطة في المصنع ولا تحتاج إلى تعديل.

س 2: هل يمكن لـ LR7000 قياس المستوى في الخزانات التي تحتوي على محركات داخلية أو خلاطات مجداف؟

يُعد الرادار الموجّه بشكل عام أكثر مقاومة للاضطراب من مستشعرات المستوى فوق الصوتية، لأن الإشارة تسافر على طول المسبار بدلاً من الهواء. ومع ذلك، يجب تجنب الاتصال الميكانيكي المباشر بين شفرة المحرك الدوارة والمسبار.

ضع المسبار في منطقة من الخزان لا تدخلها شفرات المحرك — عادةً عند جدار الخزان المقابل للمحرك، أو في أنبوب ثابت أو أنبوب توجيه إذا كان شكل الخزان يُنشئ اضطرابًا لا مفر منه في جميع أنحاء الوعاء.

س 3: ما هي درجات حرارة العملية التي يمكن أن يتحملها مسبار LR7000؟

يشير مواصفات درجة حرارة البيئة المحيطة من 0 درجة مئوية إلى +60 درجة مئوية إلى درجة الحرارة عند وحدة التقييم. المسبار نفسه مصنف لدرجات حرارة عملية أعلى — استشر ورقة البيانات الفنية لـ IFM LR7000 لمعرفة الحد الأقصى لدرجة حرارة العملية المحددة، والتي تختلف عن تصنيف البيئة المحيطة. بالنسبة للعمليات ذات درجات الحرارة المرتفعة مثل أنظمة المياه الساخنة، قم بتأكيد درجة حرارة العملية مقابل مواصفات مادة المسبار قبل التركيب.

س 4: كيف يتم تكوين مخرجات التبديل المزدوجة، وهل يمكنها مشاركة نفس نقطة الضبط؟

لكل مخرج نقطة ضبط مستقلة (SP1، SP2) ونقطة إعادة ضبط (rP1، rP2)، قابلة للتكوين في قائمة البرمجة من خلال أزرار اللوحة الأمامية. يمكن ضبطها على نفس القيمة إذا لزم الأمر، على الرغم من أن التطبيق النموذجي يستخدم عتبات مميزة لإجراءات مختلفة (مثل بدء التعبئة وإنذار الفيضان).

كل مخرج قابل للبرمجة بشكل مستقل كـ NO أو NC. تدعم المتغيرات المتوافقة مع IO-Link في سلسلة LR أيضًا المعايرة عن بُعد ونقل قيمة العملية كبيانات تناظرية.

س 5: هل LR7000 متوافق مع نظام IO-Link الخاص بـ IFM للمراقبة عن بُعد؟

يوفر LR7000 الأساسي مخارج تبديل. تتضمن سلسلة LR من IFM متغيرات IO-Link التي تضيف اتصال IO-Link لنقل بيانات المستوى التناظرية في الوقت الفعلي، والمعايرة عن بُعد، والوصول إلى التشخيص عبر ماستر IO-Link.

إذا كان هناك حاجة إلى خرج مستوى تناظري مستمر بدلاً من التبديل المستند إلى نقطة الضبط للتطبيق، فتحقق مما إذا كان رمز طلب LR7000 المحدد يتضمن إمكانية IO-Link، أو ضع في اعتبارك متغير IO-Link من سلسلة LR.
