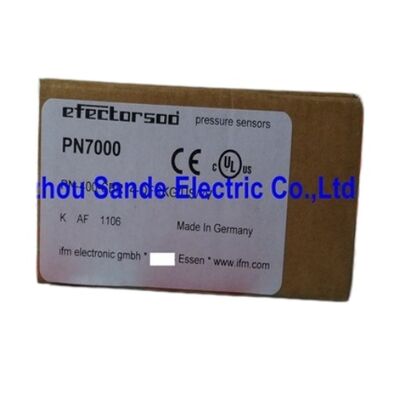

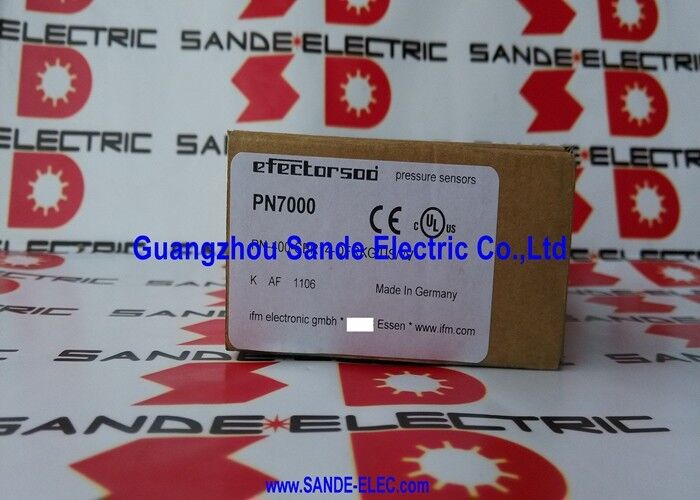

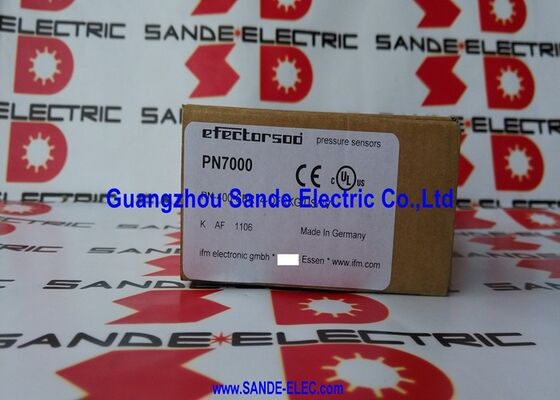

ifm PN7000 مستشعر الضغط G1/4 PN7000 PN7000

36 فولت تيار مستمر، PNP/NPN، G1/4 خارجي، M12، IP67، دقة ±0.25%

نظرة عامة

الأسئلة الشائعةIFM PN7000 هو مستشعر ضغط إلكتروني من 0 إلى 400 بار من سلسلة PN7000 من IFM - العضو عالي الضغط لعائلة تغطي من التفريغ/الأنظمة الهوائية المنخفضة (PN7004's -1 إلى 10 بار) وصولاً إلى الضغوط الهيدروليكية المطلوبة من المكابس، وآلات القولبة بالحقن، ومعدات الصب بالقالب، ووحدات الطاقة الهيدروليكية عالية الضغط. مع شاشة مدمجة، وإخراج قابل للتكوين PNP/NPN، وخيط خارجي G1/4" على جسم مدمج، يتم تركيب PN7000 مباشرة في منافذ الضغط الهيدروليكي القياسية بدون محولات.

أربعمائة بار (5,800 رطل لكل بوصة مربعة) أكثر من كافية لجميع الأنظمة الهيدروليكية الصناعية تقريبًا. تصل الضغوط الهيدروليكية القياسية عالية الضغط في القولبة بالحقن عادةً إلى 200-350 بار أثناء شوط الحقن؛ غالبًا ما تعمل مكابس ختم المعادن عند مستويات مماثلة؛ الضغط الأيزوستاتيكي البارد يرتفع أعلى، لكن نطاق 400 بار الخاص بـ PN7000 يغطي غالبية دوائر الضغط الهيدروليكي لآلات الإنتاج.

المستشعر ليس جهاز إرسال عمليات دقيق مع إخراج 4-20 مللي أمبير للتغذية الراجعة التناظرية - إنه جهاز مراقبة حالة وتبديل، يوفر مخرجات تبديل للإنذارات العالية/المنخفضة للضغط، وقفل الآلة، وتأكيد العملية.

تصنيف الضغط الاسمي البالغ 600 بار وضغط الانفجار الأدنى البالغ 1000 بار يوفران هوامش الأمان الميكانيكية المناسبة للخدمة الهيدروليكية.

تولد الأنظمة الهيدروليكية انتقالات ضغط - يؤدي الإغلاق السريع للصمام إلى حدوث ارتفاعات تعادل ضربة المطر، ويؤدي شحن المجمع إلى إنتاج ذروات ضغط، ولا يكون استجابة صمام تخفيف الضغط فورية. يتحمل غلاف PN7000 هذه الانتقالات أعلى بكثير من نطاق التشغيل العادي دون تلف الغشاء أو انحراف الصفر.

المواصفات الرئيسية

400 بار، 1000 بار انفجار - بنية الأمان الهيدروليكي

تحدد العلاقة بين نطاق القياس والضغط الاسمي وضغط الانفجار بنية أمان المستشعر. نطاق القياس (0-400 بار) هو حيث يكون خرج المستشعر دقيقًا ومعايرًا.

الضغط الاسمي (600 بار) هو أقصى ضغط ثابت يتحمله المستشعر دون تلف أو انحراف في إزاحة الصفر - إنه ضغط الإثبات، وليس حد التشغيل. ضغط الانفجار (1000 بار) هو عتبة الفشل الكارثي - الضغط الذي يفشل فيه غلاف المستشعر ميكانيكيًا.

ضغط الانفجار البالغ 1000 بار هو 2.5 ضعف الضغط الاسمي و 2.5 ضعف نطاق القياس - هامش أمان كبير للتطبيق الهيدروليكي. يمكن أن تتعرض الأنظمة الهيدروليكية عالية الضغط لارتفاعات ضغط فورية أعلى بكثير من ضغط التشغيل المستقر أثناء أحداث رفض الحمل وإغلاق الصمامات المفاجئ.

يضمن ضغط الانفجار الخاص بـ PN7000 بقاء المستشعر سليمًا ميكانيكيًا خلال هذه الأحداث دون خطر الانفجار أو حقن السائل.

مواصفات الدقة - BFSL مقابل LS

الأسئلة الشائعةيزيل BFSL تأثير إزاحة الصفر والمدى ويمثل عدم الخطية الجوهري للمستشعر والتباعد.

مواصفات <±0.5% LS (أقل المربعات) أكثر تحفظًا قليلاً - فهي تشمل تأثيرات تثبيت نقاط النهاية وتمثل الخطأ الذي سيلاحظه المستخدم في تركيب حيث لم يتم ضبط الصفر والمدى بشكل فردي.

الأسئلة الشائعةس1: هل يحتوي PN7000 على مخرج تناظري، أم مخرجات تبديل فقط؟

PN7000 هو مستشعر ضغط تبديل - مخرجاته هي نقاط اتصال تبديل PNP أو NPN يتم تشغيلها أو إيقاف تشغيلها عند نقاط ضبط قابلة للبرمجة، وليس إشارة تناظرية مستمرة (مثل 4-20 مللي أمبير أو 0-10 فولت). تعرض الشاشة قيمة الضغط الحالية رقميًا، ولكن هذه القراءة لا تخرج من المستشعر كإشارة تناظرية مستمرة لمدخل وحدة التحكم.

إذا كانت هناك حاجة لإشارة تغذية راجعة ضغط تناظرية مستمرة للتحكم في PID أو تسجيل البيانات، فإن مستشعرًا مختلفًا مع مخرج تناظري (مثل جهاز إرسال 4-20 مللي أمبير) مطلوب.

س2: ماذا يعني خيط G1/4" خارجي - هل هذا متوافق مع وصلات NPT؟

خيط G1/4" خارجي هو خيط متوازي BSP (أنبوب قياسي بريطاني) مع خيط ذكر على جسم المستشعر. إنه غير متوافق مع خيط NPT (أنبوب قياسي وطني) - BSP متوازي بينما NPT مخروطي، وعلى الرغم من الأبعاد المتشابهة إلا أنهما غير قابلين للتبديل.

يجب أن يحتوي المجمع الهيدروليكي أو وصلة الأنبوب على منفذ خيط أنثى G1/4" BSP لقبول PN7000 مباشرة. إذا كانت الآلة تستخدم خيوط NPT (شائعة في المعدات الأمريكية الشمالية)، فإن محول BSP إلى NPT مطلوب.

س3: كيف أقوم ببرمجة نقاط ضبط التبديل على PN7000؟

يتم إجراء برمجة نقطة الضبط باستخدام الأزرار الموجودة على جسم المستشعر والشاشة المدمجة. تسمح واجهة إدخال المعلمات القياسية لـ IFM بإدخال قيم نقطة الضبط بالبار، أو رطل لكل بوصة مربعة، أو ميجا باسكال. يغطي دليل تشغيل IFM PN7000 إجراء البرمجة الكامل.

لا توجد أدوات خارجية أو كابلات أو برامج مطلوبة لتكوين نقطة الضبط الأساسية؛ تتوفر واجهات IO-Link على بعض متغيرات PN7000 لتهيئة الشبكة.

س4: هل يمكن استخدام PN7000 مع الزيت الهيدروليكي، أم أنه يقتصر على السوائل المائية؟

تم تصميم PN7000 للخدمة الهيدروليكية بما في ذلك الزيت المعدني، والسوائل الهيدروليكية الاصطناعية، وسوائل هيدروليك الماء والجليكول. خلية القياس السيراميكية مقاومة كيميائيًا لهذه الوسائط.

يجب التحقق من مواد الختم والغلاف مقابل أي إضافات سائلة هيدروليكية غير عادية أو أنواع سوائل اصطناعية تقع خارج تكوين الزيت المعدني القياسي - توفر وثائق توافق الوسائط الخاصة بـ IFM لـ PN7000 إرشادات للسوائل المحددة.

س5: ما هو تصنيف IP67 في سياق تركيب الآلات الهيدروليكية؟

IP67 يعني أن المستشعر محكم الغلق تمامًا ضد الغبار ويتحمل الغمر المؤقت حتى عمق 1 متر. في تركيب الآلات الهيدروليكية، يغطي هذا رذاذ الزيت، ورذاذ السائل، والفيضانات العرضية التي تحدث حول المجمعات الهيدروليكية ووصلات الأسطوانات.

يجب أن يكون موصل M12 متزاوجًا بالكامل للحفاظ على تصنيف IP67 عند مدخل الكابل. إذا تُرك الموصل غير متزاوج، فإن المنفذ غير المحكم يقلل من تصنيف IP ويسمح بدخول السائل. قم دائمًا بتزاوج موصل M12 قبل تعرض المستشعر للسوائل.
