| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | IFM |
| رقم الموديل | PN7004 |

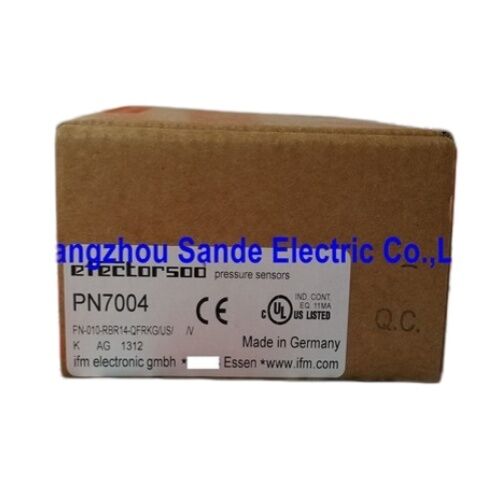

إن IFM PN7004 هو مستشعر ضغط إلكتروني يغطي نطاق -1 إلى 10 بار، مع مخرجين قابلين للبرمجة بشكل مستقل، وشاشة مدمجة أبجدية رقمية من 4 أرقام، واتصال عملية بفتحة أنثى (داخلية) G1/4 بوصة. ضمن سلسلة PN7000 من IFM، يحتل PN7004 طرف الضغط المنخفض جنبًا إلى جنب مع قدرة PN7000 البالغة 400 بار — يخدم هذان المستشعران مساحات تطبيق مختلفة تمامًا على الرغم من مشاركتهما نفس منصة الهيكل وواجهة البرمجة.
نطاق -1 إلى 10 بار هو مجال الأنظمة الهوائية والعمليات ذات الضغط المنخفض.
عادةً ما تعمل إمدادات الهواء المضغوط للآلات الصناعية عند 6-8 بار؛ تعمل قاذفات التفريغ للمقابض الشافطة بين 0 و -1 بار مقياس؛ تعمل دوائر مياه التبريد عند 3-8 بار اعتمادًا على ارتفاع النظام وضغط المضخة.
يتعامل PN7004 مع كل هذه مع نطاق قياس واحد، وتوفر الشاشة المدمجة قراءة ضغط مباشرة عند نقطة الاستشعار دون الحاجة إلى أدوات إضافية.
يعد مخرجا التحويل القابلان للبرمجة الميزة الأكثر قيمة عملية لـ PN7004 مقارنة بمفاتيح الضغط الأبسط ذات المخرج الواحد.
في أي نظام يحتاج إلى نقطة ضبط تحكم ونقطة ضبط إنذار — ضاغط يحمل عند 5 بار وينذر تحت 3 بار، دائرة هيدروليكية تمكن دورة عند 60 بار وتنذر فوق 80 بار — يستبدل PN7004 مستشعرين منفصلين بواحد.
كلا نقطتي الضبط تراقب نفس اتصال الضغط؛ كلاهما يتصل بشكل مستقل بوحدة التحكم المنطقية القابلة للبرمجة PLC؛ كلاهما يتحول عند مستويات العتبة المبرمجة بشكل فردي.
| المعلمة | القيمة |
|---|---|
| نطاق القياس | -1 إلى 10 بار (-0.1 إلى 1.0 ميجا باسكال) |
| ضغط الإثبات | 75 بار |
| ضغط الانهيار | 150 بار |
| جهد الإمداد | 18-36 فولت تيار مستمر |
| المخرجات | 2 × تحويل PNP أو NPN |
| وظيفة OUT1 | مفتاح ضغط |
| وظيفة OUT2 | مفتاح ضغط أو تشخيص |
| الشاشة | أبجدية رقمية 4 أرقام |
| اتصال العملية | فتحة أنثى (داخلية) G1/4 بوصة |
| التوصيل الكهربائي | موصل M12، 4 سنون |
| تصنيف IP | IP65 |
| درجة حرارة التشغيل | -25 درجة مئوية إلى +80 درجة مئوية |
يجعل نطاق القياس الذي يبدأ من -1 بار PN7004 قابلاً للتطبيق مباشرة على تطبيقات التفريغ دون الحاجة إلى مستشعر منفصل. تعمل أنظمة التفريغ الصناعية للمقابض الشافطة، والتشكيل بالتفريغ، وتطبيقات إزالة الغازات عند ضغط يتراوح بين 0 و -0.95 بار مقياس (يقترب من التفريغ الكامل).
يغطي PN7004 هذا النطاق عند الحد الأدنى وإمداد الهواء المضغوط عند الحد الأقصى — مستشعر واحد لكل نقطة مراقبة ضغط للأنظمة التي تستخدم كلاً من التفريغ والضغط الإيجابي في نقاط مختلفة من دورتها.
يغطي الحد الأقصى للنطاق البالغ 10 بار الطيف الكامل لضغط الآلات الهوائية. عادةً ما يكون تسليم الضاغط الصناعي القياسي إلى التوزيع الهوائي 6-8 بار؛ بعد منظمات الضغط والخسائر، يكون ضغط نقطة الاستخدام 4-6 بار؛ تصل تطبيقات الضغط الهوائي العالي (بعض أسطوانات التثبيت، مكابس هوائية) إلى 8-10 بار.
يتعامل PN7004 مع كل هذه دون تجاوز نطاق قياسه.
ضغط إثبات يبلغ سبعين بارًا مقابل نطاق قياس يبلغ 10 بار هو عامل حمل زائد بنسبة 7.5:1.
هذا هو اعتراف IFM بأن حتى أنظمة الضغط المنخفض الهوائية والهيدروليكية تواجه أحداث ضغط عابرة تتجاوز بشكل كبير نطاق التشغيل العادي الخاص بها — بدء تشغيل المضخة، إغلاق الصمام، تفريغ المجمع، وتأثيرات نهاية أسطوانة الهيدروليك تولد جميعها انتقالات قد تتجاوز نقطة الضبط عدة مرات.
يضمن ضغط الإثبات البالغ 75 بار بقاء خلية القياس السيراميكية لـ PN7004 على قيد الحياة في هذه الأحداث دون إزاحة الصفر أو تلف دائم.
س1: ما هو الفرق بين PN7004 و PN7000، وكيف أختار؟
يقيس PN7004 من -1 إلى 10 بار مع تصنيف IP65 وفتحة أنثى (داخلية) G1/4 بوصة، وهو مخصص للأنظمة الهوائية، والهيدروليك منخفض الضغط، وهواء الأجهزة. يقيس PN7000 من 0-400 بار مع تصنيف IP67 وفتحة ذكر (خارجية) G1/4 بوصة، للدوائر الهيدروليكية الرئيسية في الآلات عالية الضغط.
كلاهما لهما نفس جهد الإمداد 18-36 فولت تيار مستمر، ومخرجات PNP/NPN، وموصل M12، وشاشة مدمجة. اختر بناءً على نطاق القياس: إذا كان نظامك يعمل أقل من 10 بار، فاختر PN7004؛ إذا كان أعلى من 10 بار، ففكر في PN7000 أو متغير من سلسلة PN بمدى متوسط.
س2: هل يمكن أن تعمل OUT2 على PN7004 كمفتاح ضغط مستقل ثانٍ؟
نعم. يمكن برمجة OUT2 إما كمخرج تحويل مستقل ثانٍ عند نقطة ضبط مختلفة عن OUT1، أو كمخرج تشخيصي يشير إلى الحالة الداخلية للمستشعر. عند تكوينه كمخرج تحويل ثانٍ، يتحول كلا المخرجين بشكل مستقل عند مستويات العتبة المبرمجة الخاصة بهما، ولكل منهما إعداد تفاوت خاص به.
هذا يجعل PN7004 مكافئًا لمفتاحي ضغط مستقلين بمخرج واحد يشاركان نقطة قياس واحدة.
س3: تم إدراج وصلة G1/4 بوصة كفتحة داخلية — ما هي الأجهزة التي يتصل بها المستشعر؟
فتحة أنثى (داخلية) G1/4 بوصة تعني أن جسم المستشعر يحتوي على مقبس أنثى يتم فيه ربط وصلة ذكر G1/4 بوصة BSP. لتثبيت PN7004، يجب أن تتطابق وصلة ذكر G1/4 بوصة BSP، أو محول، أو وصلة مباشرة من خط ضغط الآلة مع مقبس المستشعر.
توفر العديد من المجمعات الهيدروليكية والهوائية منافذ أنثى G1/4 بوصة — سيتصل PN7000 (فتحة ذكر) بهذه المنافذ مباشرة، ولكن PN7004 (فتحة أنثى) يتطلب وصلة بفتحة ذكر أو محول. تحقق من تنسيق الاتصال عند نقطة ضغط الآلة قبل الطلب.
س4: يحل PN7004 محل PB7024 و PN7024 — هل هذا استبدال مباشر؟
تدرج IFM PN7004 كبديل لهذه الطرازات الأقدم، مع نطاق قياس متوافق، ونوع مخرج، واتصال عملية. تختلف واجهة البرمجة والشاشة عن الطرازات الأقدم.
يجب أن يكون التثبيت الكهربائي والميكانيكي متوافقًا في معظم الحالات. تحقق من تعيين سن موصل M12 للتثبيت الأصلي مقابل تعيين موصل PN7004 قبل التوصيل.
س5: هل تصنيف IP65 كافٍ لبيئات الآلات الهيدروليكية، أم أن IP67 مطلوب؟
يغطي IP65 الحماية الكاملة من الغبار والحماية من نفاثات الماء من أي اتجاه — كافٍ لضباب الزيت، ورذاذ سائل التبريد، والتعرض العرضي للسوائل النموذجي لبيئات الآلات الهيدروليكية.
يلزم IP67 (الغمر المؤقت) عندما قد يتم غمر المستشعر أو تعرضه لفيض سائل عالي الضغط.
بالنسبة لغالبية تركيبات الألواح الهوائية والهيدروليكية حيث يكون المستشعر داخل خزانة الآلة أو على مجمع يمكن الوصول إليه، فإن IP65 كافٍ.
بالنسبة للمستشعرات المثبتة في أحواض التجميع، أو الخنادق، أو المواقع التي يمكن أن يتراكم فيها السائل، يوفر IP67 حماية إضافية.
