| مكان المنشأ | اليابان |
| اسم العلامة التجارية | KEYENCE |
| إصدار الشهادات | CE ROHS |

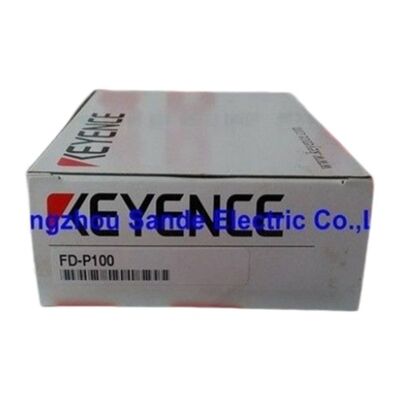

| رقم الموديل | فد-P100 |
الـكينس FD-P100هو عنصر رأس جهاز الاستشعار في نظام مستشعر تدفق Keyence الرقمي ذو مكبر منفصل ، يغطي نطاق تدفق من 10 إلى 100 لتر في الدقيقة في تطبيقات مراقبة السوائل.
يعمل كجزء من نظام متكامل: يتم تثبيت رأس جهاز الاستشعار FD-P100 مباشرة في خط التدفق ،في حين يتم تركيب وحدة مكبر منفصلة (FD-V70A للسكك الحديدية DIN أو FD-V75A لتثبيت اللوحة) في موقع مناسب لوحة التحكم، الحرارة والاهتزاز في نقطة الكشف.
هذه الهندسة المعمارية المنقسمة هي الميزة العملية لتصميم مكبر منفصل.
رأس جهاز الاستشعار نفسه لا يحمل أي أجهزة إلكترونية معرضة للخطر من رش المبرد، درجة حرارة العملية، أو الاهتزاز الميكانيكي. وظيفته هي ميكانيكية سائل بحتة:لتوليد الإشارة التي يعالجها المضخم.
المضخم ، الذي يتم تركيبه في بيئة لوحة خاضعة للسيطرة ، يحتوي على الشاشة ومقارنات الحد ، والمخرجات التناظرية ، وواجهة PLC.
المهندسين على دراية بسلسلة FD من Keyence سوف يدركون أن هذه هي نفس الفلسفة المستخدمة في جميع أنحاء عائلة منتجات FD-Vكل منها محسّنة لبيئات التشغيل الخاصة بها.
في أنظمة التصنيع القائمة على PLC ، يوفر FD-P100 بيانات التدفق التي تستخدمها برامج PLC لمراقبة دائرة التبريد ، تأكيد تدفق المبرد قبل بدء عمليات التصنيع ،تحكم سائل العملية، وتوليد إنذار عند انخفاض التدفق إلى أقل من الحد الأدنى للحدود الآمنة.
إصدارات NPN أو PNP المفتوحة للمضخة (اعتماداً على طراز المضخة) تتصل مباشرةً بوحدة المدخلات الرقمية لجهاز التحكم الآلي دون تكييف إشارة وسيطة.
| المعلم | القيمة |
|---|---|
| نطاق التدفق | 10 إلى 100 لتر/دقيقة |
| النوع | رأس مستشعر مكبر منفصل |
| مكبرات متوافقة | FD-V70A / FD-V70AP / FD-V75A / FD-V75AP |
| فولتاج إمدادات مكبر الصوت | 12 إلى 24 VDC |
| مخرج مكبر | NPN أو PNP مجمع مفتوح ، 50 mA أقصى |
| دقة الإخراج التناظرية | 0.5٪ من F.S. max |
| خيارات وقت الاستجابة | 0.5، 1، 2، 5، 20، 60 ثانية قابلة للاختيار |
| العرض (من خلال مكبر) | مصباح LED مزدوج المستوى ذو ثلاثة أرقام و سبعة أقسام |
| التطبيق | مراقبة تدفق السوائل، أنظمة PLC |
يشكل رأس جهاز الاستشعار FD-P100 ومضخّفها المزدوج نظامًا حيث يكون الفصل المادي بين نقطة الاستشعار وإلكترونيات التحكم هو الميزة الهندسية المحددة.
في بيئات التصنيع حيث يجب وضع جهاز الاستشعار بالقرب من المضخات، داخل غرف الآلات، المجاورة لمصادر الحرارة، أو في أي مكان يخضع الإلكترونيات للضغوط.الهندسة المعمارية المنقسمة تسمح بوضع مستشعر مثالي دون المساس بموثوقية مكبر.
The amplifier's dual-level LED display provides simultaneous visibility of both the current flow value and the programmed threshold — a practical feature during commissioning (setting the threshold accurately) and during routine maintenance checks (confirming the process is operating within specification without stopping the machine).
يُحدث العرض خمس مرات في الثانية في التشغيل الطبيعي، سريع بما فيه الكفاية لرؤية اختلافات التدفق العابرة في الوقت الحقيقي.
إصداران للتحكم من المضخم يوفران مراقبة عتبة مستقلة ، يمكن أن يشير إصدار واحد إلى "تأكيد التدفق الطبيعي" بينما تشير الإشارة الثانية إلى "التدفق منخفض جدًا ، وقف التشغيل".
هذه القدرة على الخروج المزدوج تخدم تطبيقات الاختلاط الأمني حيث يتطلب تأكيد حد الحد الأدنى والحد الأقصى للجريان في منشأة واحدة.
وقت الاستجابة القابل للاختيار (من 0.5 إلى 60 ثانية) ليس قيوداً ، بل هو وظيفة متوسط متعمد يحدد مدى سرعة استجابة القيم المعروضة والمخرجة لتغيرات التدفق.
أوقات استجابة قصيرة (0.5 ∼1 ثانية) مناسبة عند اكتشاف إيقاف سريع للدفق أو الزيادات.
أوقات الاستجابة الأطول (560 ثانية) تعادل التقلبات الناجمة عن الاضطرابات في تطبيقات التدفق الثابت.إنتاج عرض ومخرج ثابت لا يؤدي إلى إنذارات كاذبة من النبضات اللحظية.
الخروج التناظري (عن طريق المضخم) ، بدقة 0.5% في الحجم الكامل عند 20 درجة مئوية/25 درجة مئوية،يحول نطاق التدفق الكامل من 10~100 لتر/دقيقة إلى إشارة كهربائية متناسبة مناسبة لوحدات مدخل PLC التناظرية.
هذه الإشارة المستمرة تسمح لأنظمة الإشراف بتوجه بيانات التدفقات بمرور الوقت،واكتشاف تدهور تدريجي في أداء المضخة أو المرشح كاتجاه تدريجي بدلا من الاستجابة فقط لعبور الحد.
تم تصميم المضخم المزدوج مع FD-P100 من أرض الواقع كجهاز مجال PLC.
يتم استخراج الطاقة من مصدر الطاقة المشترك في المجال 24 فولت من PLC؛ منطق NPN أو PNP الخروج يطابق مباشرة قطبية بطاقة مدخل PLC دون مكيّفات.المخرجات التناظرية تتصل بقنوات الدخول التناظرية القياسية 4 ′′ 20 mA أو الجهد.
لا توجد حاجة إلى محولات إشارات أو واجهات رلاي أو مراحل مكبرة وسيطة بين نظام FD و PLC.
بالنسبة لقطع تأكيد العملية ، حيث لا يمكن أن تبدأ دورة التصنيع حتى يتم التحقق من تدفق التبريد ، يقرأ PLC مخرج حالة التدفق من مكبر FD كمدخل رقمي قياسي.
برنامج الآلة ينتظر "تأكيد التدفق" قبل أن يسمح بالعملية التالية، تماما كما يفعل مع أي مستشعر ميدان آخر.
السؤال 1: يتم وصف FD-P100 بأنه "رأس مستشعر" ما الذي يتكون منه النظام الكامل؟
FD-P100 هو عنصر الاستشعار في الخط فقط. يتطلب نظام تشغيل كامل ربط FD-P100 بمضخم متوافق من سلسلة Keyence FD-V: FD-V70A (DIN rail ، NPN output) ،FD-V70AP (DIN rail)، PNP الخروج) ، FD-V75A (تثبيت لوحة، NPN) ، أو FD-V75AP (تثبيت لوحة، PNP).
يوفر المضخم إمدادات 12V 24V DC ، ويعالج إشارة رأس المستشعر ، ويقود شاشة LED ، ويولد مخرجات التبديل ، ويوفر المخرجات التناظرية.
رأس جهاز الاستشعار وحده لا ينتج أي مخرج قابل للاستخدام.
س2: ما هي السوائل المتوافقة مع FD-P100؟
تم تصميم سلسلة FD لمراقبة تدفق السوائل الصناعية بما في ذلك مياه التبريد وسوائل التبريد للقطع والزيوت الهيدروليكية وسوائل العمليات العامة. التوافق مع مواد كيميائية محددة، المذيبات,أو السوائل عالية درجة الحرارة يجب تأكيدها على بيانات تطابق Keyence للمواد المبللة من سلسلة FD-P قبل التثبيت.
بالنسبة للمواد الكيميائية العدوانية أو السوائل النقية للغاية حيث تلوث المواد يشكل مصدر قلق، تأكيد مواد الجزء المبلل مقابل مواصفات سائل العملية.
س3: كيف يتم تعيين عتبات التدفق على المضخم؟
توفر مكبرات FD-V70A / V75A ضبط عتبة من خلال أزرار اللوحة الأمامية مع مراقبة قيمة التدفق الحالية على شاشة LED.
يمكن تكوين مستويين من الحدود المستقلة (الحد العلوي والحد السفلي) بشكل مستقل.
كما يدعم المضخم التبديل بين البنوك عن طريق المدخلات الخارجية، ويمكن لجهاز التحكم الآلي اختيار ما يصل إلى أربعة مجموعات عتبة مبرمجة مسبقاً عن طريق التبديل بين المدخلات البنكي،يسمح لنفس المستشعر بتوفير خدمات لمنتجات متعددة أو ظروف عملية دون ضبط عتبة يدوية.
السؤال 4: ما هو رقم دقة الإخراج التناظري من 0.5% F.S. المشار إليها؟
يتم تطبيق دقة النطاق الكامل بنسبة 0.5٪ عند درجة حرارة السائل 20 درجة مئوية ودرجة حرارة المحيط 25 درجة مئوية ، وهي الظروف المرجعية القياسية لمواصفات دقة سلسلة FD من Keyence.
في درجات حرارة السوائل أو البيئة الأخرى ، قد يؤدي التأثيرات الحرارية على كل من رأس جهاز الاستشعار وإلكترونيات المضخم إلى تحقيق انحرافات أكبر قليلاً.
بالنسبة لتطبيقات مراقبة التدفق التي تتطلب دقة عبر نطاق درجة حرارة واسع، قم بتقييم مواصفات معامل درجة حرارة المضخم ونطاق درجة حرارة التشغيل المتوقع.
السؤال 5: هل يمكن لجهاز FD-P100 اكتشاف كل من معدل التدفق والضغط في نفس الوقت؟
FD-P100 هو رأس جهاز استشعار التدفق قياس الضغط يتطلب جهاز استشعار ضغط منفصل
يشير تسمية "P100" في نطاق التدفق إلى الحد الأقصى لسرعة التدفق (100 لتر/دقيقة) بدلاً من وظيفة قياس الضغط.
لمراقبة التدفق والضغط في وقت واحد ، فإن جهاز نقل ضغط منفصل أو مفتاح متصل بنفس PLC هو النهج القياسي.
