أومرون D4C-3202 ∙ مفتاح الحد المكسور المدمج ∙ رولر بلنجر، SPDT، 4A/30V DC، IP67 ثلاثي الختم، LED الأحمر، كابل مقاوم للزيت VCTF 3m

نظرة عامة

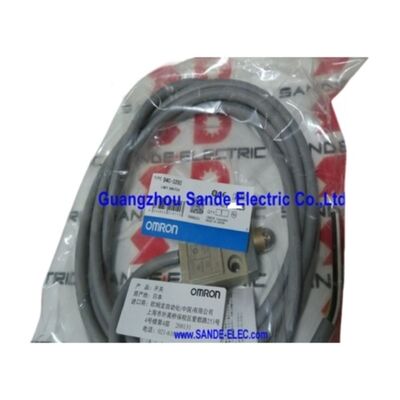

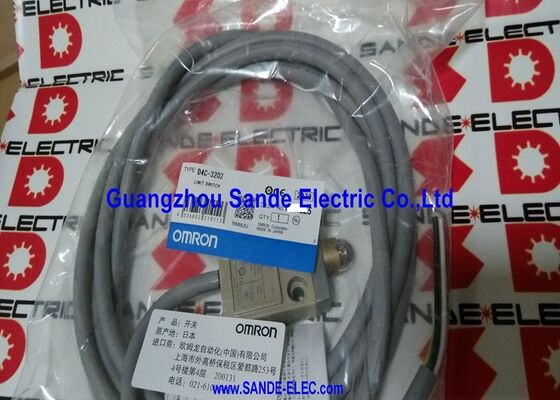

الـأومرون D4C-3202هو مفتاح الحد المكسور المدمج مع محرك البولنجر الدوار، مع تقييم 4A / 30V DC، يحمل حماية IP67 ثلاثية الختم وكابل مقاوم للزيت VCTF 3 أمتار سلكي مسبق.

تكوين اتصال SPDT الخاص به ‬ اتصال واحد مفتوح بشكل عادي و اتصال واحد مغلق بشكل عادي على محطة مشتركة ‬ يسمح له بالخدمة لكل من وظائف الكشف والحماية من جسم مفتاح واحد ،التوصيل إلى أي من الاتصالات حسب المنطق المطلوب من دائرة التحكم.

صغيرة، صلبة، مغلقة: هذه الخصائص الثلاث تحدد سلسلة D4C وتشرح لماذا تظهر على آلات الأدوات، أنظمة النقل، المطبخات الهيدروليكية، آلات التعبئة والتغليف،ومعدات الأتمتة الصناعية عبر التصنيع العالمي.

يتحمل غطاء الألومنيوم المصبوب بالموت البيئة الفيزيائية لتركيبات أدوات الآلات حيث يكون سائل التبريد والشرائح والاهتزازات مستمرة.البناء IP67 ثلاثي الختم يبقي تلك البيئة خارج آلية الاتصال تماما.

و عامل الشكل المدمج يسمح للمفتاح بالاندماج في أماكن آلة ضيقة حيث لا يمكن لفتاتين مغلقة أكبر.

مؤشر تشغيل LED الأحمر هو ميزة عملية بسيطة ولكنها ذات قيمة.

عندما يتم الضغط على المكبس الدوار، يتم الكشف عن الهدف، يتم تبديل الاتصالات، يضيء مصباح LED، مما يؤكد في لمحة أن جهاز التشغيل يتم تشغيله بشكل صحيح.

أثناء إعداد الجهاز وإصلاح الأخطاء ، يحل هذا التأكيد البصري محل الحاجة إلى قراءة متعددة المقاييس منفصلة أو فحص شاشة تشخيص PLC:جسم المفتاح نفسه يشير إلى حالته باستمرار.

المواصفات الرئيسية

IP67 بناء ثلاثي الختم ثلاث حواجز، نتيجة واحدة

الحماية IP67 إقصاء الغبار الكامل بالإضافة إلى مقاومة الغمر المؤقتة تتطلب ثلاثة نقاط ختم منفصلة على مفتاح الحد لأن المقصورة لديها ثلاثة مسارات دخول محتملة:فتحة البولنجر حيث يدخل جهاز التشغيل إلى الجسم، غرفة التبديل الداخلية حيث توجد الاتصالات، ونقطة دخول الكابل.

(أومرون) تعالج كل منها بشكل منفصل في D4C-3202

The plunger section is sealed by a nitrile rubber packing seal and a diaphragm that moves with the actuator while maintaining a continuous fluid barrier — so the plunger can travel its full stroke without breaking the seal at any point.

يتم عزل قسم التبديل بواسطة غطاء مطاطي نيتريل فوق مجموعة الاتصال ، مما يمنع أي سائل يخترق عبر ختم البولنجر من الوصول إلى الاتصالات.

يتم إغلاق مدخل الكابل بواسطة مادة تغليف تملأ الفجوة بين سترة الكابل والبيت بالكامل.

هذا النهج المكون من ثلاث مراحل هو ما يضع تصنيف IP67 على التجميع ككل ، بدلاً من المكونات الفردية.

سوف يفشل المفتاح الذي يغلق نقطتين فقط من نقطتين دخول محتملتين في نهاية المطاف في بيئات الغمر بالماء البارد حتى لو كان يحمل علامة IP65 أو IP66.

بالنسبة لتطبيقات أدوات الآلات حيث يتم غمر المفتاح بانتظام في تجميع المبرد في الجزء السفلي من حجرة التصنيع ، فإن البناء الثلاثي لـ D4C-3202 هو المواصفات المهمة.

محرك المضخة الدوارية ‬ آلية الإفراج الذاتي

يجمع المكبس الدوّار بين حركة المكبس الرأسية ومكبس منخفض الاحتكاك في الطرف الذي يتواصل مع الكاميرا أو الكلب الذي يعمل.

The roller reduces the lateral force transmitted to the actuator during oblique cam approaches — where the cam surface is moving at an angle to the plunger axis — preventing side-loading of the plunger shaft and extending both actuator and guide bearing life.

خصائص التشغيل النوع البولنجر (على عكس محركات الرافعة الدوارة)والتي يمكن الاحتفاظ بها في وضعية التشغيل إلى أجل غير مسمى بواسطة عجلة ثابتة) تعني أن البولنجر يعود إلى وضعيته في الراحة تحت قوة الربيع عندما تتحرك العجلة بعيدا.

قوة التشغيل 11.77N وقوة الإفراج 4.41N تحدد التشنج الميكانيكي ‬ يجب أن تطبق الكاميرا 11.77N على الأقل للتشغيل ،وتعود قوة الربيع المكبس عندما تنخفض قوة العجلة إلى أقل من 4.41N

لتطبيقات دورات عالية تأكيد الموقف في نهاية كل دورة آلة ، تعمل بمئات الدورات في الساعة 10 ،000،000 تصنيف التشغيل الميكانيكي يوفر ضمان حياة الخدمة أن المفتاح سوف يدوم أكثر من فترة الصيانة الرئيسية للآلات دون استبدال مخطط.

الكابل المقاوم للزيت في VCTF 4 نواة، 3 أمتار

سترة الكابل المقاومة للزيت VCTF (Vinyl Cabtire مرنة) توفر مقاومة لزيوت القطع، السوائل الهيدروليكية،ومواد التبريد على أساس الماء التي هي بيئة السوائل العادية في تركيبات آلات الأدوات.

تتحلل كابلات PVC القياسية تدريجياً في الاتصال المستمر بالزيت. ينتقل المرطب في PVC إلى الزيت ، مما يجعل معطف الكابل هشًا ويتشقق في النهاية.

تتحمل مركبات VCTF هذه الهجرة الملمسة ، مما يحافظ على مرونة السترة وسلامتها طوال عمر الجهاز.

أربع نواة في الكابل تتطابق مع تكوين اتصال SPDT في D4C-3202: نواة واحدة لكل من المحطة المشتركة ، والاتصال المفتوح عادة ، والاتصال المغلق عادة ، والدرع / الأرض.

This allows the SPDT contacts to be wired for both the operative switching function (typically the NC contact for safety interlocks) and the feedback signal (typically the NO contact for position confirmation) in parallel، دون تشغيل كابلات منفصلة من موقع المفتاح.

الطول الثابت الذي يبلغ 3 أمتار مناسب لتركيبات أدوات الآلات القياسية حيث يتم تركيب المفتاح على بعد أمتار قليلة من لوحة التحكم.

بالنسبة لمسافات الكابلات الأطول، يحدد Keyence طريقة تمديد الكابلات في وثائق سلسلة D4C.

الأسئلة الشائعة

السؤال 1: D4C-3202 يتم تصنيفها بـ 4A عند 30 فولت DC هل يمكنها تغيير الأحمال التحفيزية مثل لفائف الصمامات الكهربائية مباشرة؟

بالنسبة للحملات المستمرة الحثية ، يجب تخفيض تيار التبديل المسموح به. يتم تطبيق تصنيف 4A على الحملات المقاومة (غير المحفزة) عند 30 فولت DC. بالنسبة للحملات الحثيةلفائف بدء المحرك يقلل من التيار المسموح به عادة بمعامل بناء على ثابت الوقت L / R للحمل.

توضح وثائق سلسلة D4C من Omron مقاييس الحمل الاستقراعي لخصائص الحمل المختلفة.

في حالة التبديل المباشر للمولينويد عند التيارات الكبيرة في الملف، تحقق من تيار الحمل مقابل القياس الاستقرائي؛ في الحالات الحدودية، استخدم رلايًا وسيطًا لحماية جهات اتصال مفتاح الحد.

س2: هل يمكن تركيب D4C-3202 مع مفاتيح D4C الأخرى؟

نعم. تم تصميم طرازات المكبسات من سلسلة D4C للتركيب الجماعي يمكن تركيب عدة مفاتيح جنبا إلى جنب مع المكبسات الخاصة بهم على قاطرة محرك مشتركة ، كل ما يتحول بشكل مستقل."أومرون" توفر أجهزة تركيب لتشكيلات العصابات.

يمكن تركيب ما يصل إلى 6 مفاتيح معًا. يستخدم تركيب العصابة في صفوف الكشف عن المواقع المتعددة حيث تؤكد لوحة تشغيل واحدة في وقت واحد ظروف المواقع المتعددة.

س3: ما هو الفرق بين طرازات D4C-3202 و D4C-2202؟

كلاهما مفاتيح D4C المضغوطة مع كابل مقاوم للزيت VCTF بطول 3 أمتار وحماية IP67. الفرق الرئيسي هو التصنيف الكهربائي:يتم تصنيف D4C-3202 في 4A / 30V DC (لتطبيقات DC الثقيلة)، في حين أن D4C-2202 يتم تصنيفها في 5A/125V AC (لدورات التحكم في التيار المتردد).

ال D4C-3202 هو الخيار الصحيح لدوائر التحكم في 24 فولت DC كما هو موجود في الآلات التي يتم التحكم بها بواسطة PLC ؛ D4C-2202 للأسلاك التحكمية AC 115V أو 230V الشائعة في تصاميم الآلات القديمة.

السؤال 4: القوة التشغيلية محددة بـ 11.77N كيف يتم قياسها؟

قوة التشغيل هي القوة المطبقة عموديا على محور البولنجر (أيالضغط على المكبس مباشرة إلى أسفل) المطلوبة لتشغيل المفتاح من وضعية الراحة إلى النقطة التي تتغير فيها الاتصالاتيتم قياسه في ظروف قياسية وفقا لمواصفات EN60947-5-1.

في تركيبات الآلة الفعلية حيث تقترب الكاميرا من الدوارة بزاوية ، فإن القوة الفعالة المطلوبة لتشغيل المفتاح تعتمد على زاوية الاقتراب عند الزوايا الأكثر شديدة الانحدار ،يتم تقليل مكون القوة على طول محور البولنجر، والتي تتطلب المزيد من القوة الكلية للشفرة لتحقيق المحوري 11.77N.

يجب تصميم الكلب أو الكام لتوفير قوة محورية كافية في جميع سرعات التشغيل المقصودة.

السؤال 5: هل يسحب المصابيح الحمراء التيار من جهات الاتصال في المفتاح؟ هل يؤثر على القيمة الكهربائية؟

مؤشر LED في D4C-3202 يتم تشغيله من اتصالات المفتاح ‬ يتم توصيله بالتوازي مع الحمل على اتصالات NO.

هذا يعني أن LED يسحب تيارًا متواصلًا صغيرًا عند تشغيل المفتاح ، مما يقلل من التيار المتاح للحمل المتصل.أومرون يحدد تيار التسرب الموازي لل LED في وثائق D4C.

بالنسبة لتطبيقات التيار العالي بالقرب من الحد الأقصى لـ 4A ، خصم تيار LED من تيار الحمل المتاح. بالنسبة لأحمال مدخلات PLC القياسية (5 ′′ 15 mA) ، فإن مساهمة LED ضئيلة.
