| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | E2E-X1R5E1 |

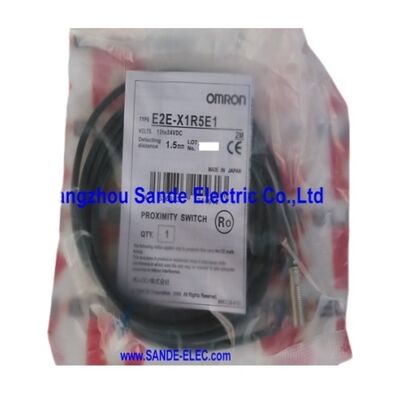

إن Omron E2E-X1R5E1 هو مستشعر قرب حثي محمي M8 يوفر مسافة استشعار اسمية تبلغ 1.5 مم مع خرج NPN مفتوح عادةً بثلاثة أسلاك على مصدر طاقة 12-24 فولت تيار مستمر.
بتردد تبديل يبلغ 2 كيلو هرتز، فإنه يقع في الطرف السريع من نطاق M8 المحمي القياسي E2E - مثالي للتطبيقات التي يتجاوز فيها معدل الكشف ما يمكن أن يتتبعه المستشعر ذو التردد المنخفض بشكل موثوق، مع الحفاظ على الموثوقية المألوفة لسلسلة E2E، وختم IP67 المقاوم للزيت، والتوافق الميكانيكي للتركيب المسطح.
مسافة الاستشعار البالغة 1.5 مم تجعل هذا المستشعر مثاليًا لتأكيد أن الأهداف الصغيرة جدًا موجودة بالضبط حيث يجب أن تكون، أو للكشف عن الميزات الدقيقة (الفتحات، الثقوب، الحواف، المسامير، الشفرات) على المكونات حيث يمكن أن يؤدي نطاق الاستشعار الأطول إلى غموض حول الميزة التي أدت إلى تشغيل الخرج.
| المعلمة | القيمة |
|---|---|
| مسافة الاستشعار | 1.5 مم (±10%) |
| مسافة الضبط | 0-1.2 مم |
| مسافة التفاضل | 10% كحد أقصى من Sn |
| الهيكل | M8 × 1 مم، محمي |
| الخرج | NPN، NO، 3 أسلاك |
| جهد الإمداد | 12-24 فولت تيار مستمر |
| نطاق التشغيل | 10-30 فولت تيار مستمر |
| استهلاك التيار | 13 مللي أمبير كحد أقصى |
| تردد الاستجابة | 2 كيلو هرتز |
| الهدف القياسي | حديد 8 × 8 × 1 مم |
| تصنيف IP | IP67 + مقاوم للزيت |
| نطاق درجة الحرارة | −40 درجة مئوية إلى +85 درجة مئوية |
| الموافقات | CE، CCC |
يعني اثنان كيلو هرتز أن E2E-X1R5E1 يكمل دورة الكشف الكاملة - تشغيل إلى إيقاف ثم العودة إلى تشغيل - في 0.5 مللي ثانية. بالنسبة للتطبيقات عالية السرعة حيث تمر الأهداف بسرعة أمام وجه المستشعر، تحدد سرعة التبديل هذه الحد الأقصى لمعدل مرور الهدف الذي يمكن للمستشعر حله بشكل موثوق.
مثال عملي: ترس ذو 20 سنًا يدور بسرعة 6000 دورة في الدقيقة يولد 100 حدث مرور سن في الثانية (100 هرتز). عند 2 كيلو هرتز، يتعامل E2E-X1R5E1 مع هذا بهامش أمان 20:1. بالنسبة لمعظم تطبيقات أدوات الآلات، يوفر 2 كيلو هرتز هامشًا كافيًا لمعدلات الكشف التي تواجهها في استشعار دوران المغزل، وعد الكاشطات، وردود فعل موضع عمود الكامات.
يركز البناء المحمي لـ E2E-X1R5E1 مجال الاستشعار الكهرومغناطيسي الخاص به إلى الأمام من وجه الاستشعار، مما يقمع امتداد المجال الجانبي من خلال التدريع الداخلي المدمج في هيكل M8.
يسمح هذا بتركيب المستشعر بشكل مسطح في قوس معدني - مستوى الوجه مع المعدن المحيط - دون أن يمتص المعدن المحيط مجال الاستشعار ويقلل من نطاق 1.5 مم. بالنسبة لحجم هيكل M8، فإن التركيب المسطح ذو قيمة خاصة في المواقع الضيقة للآلات حيث يكون قطر المستشعر المدمج البالغ 8 مم جزءًا من قيد التصميم.
يغطي IP67 الاستبعاد الكامل للغبار والغمر المؤقت حتى 1 متر. يؤكد تصنيف Omron الإضافي "المقاوم للزيت" أن مواد الختم مؤهلة للتعرض المستمر لزيت القطع وسائل التبريد، وليس فقط الماء.
يستوعب نطاق درجة حرارة التشغيل من −40 درجة مئوية إلى +85 درجة مئوية ظروف البدء البارد في المرافق غير المدفأة ودرجات الحرارة المحيطة المرتفعة داخل أغلفة الآلات حيث ترفع حرارة سائل التبريد ومحرك المغزل درجة الحرارة المحلية فوق درجة حرارة الغرفة المحيطة.
