| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | E2E-X2D1-N |

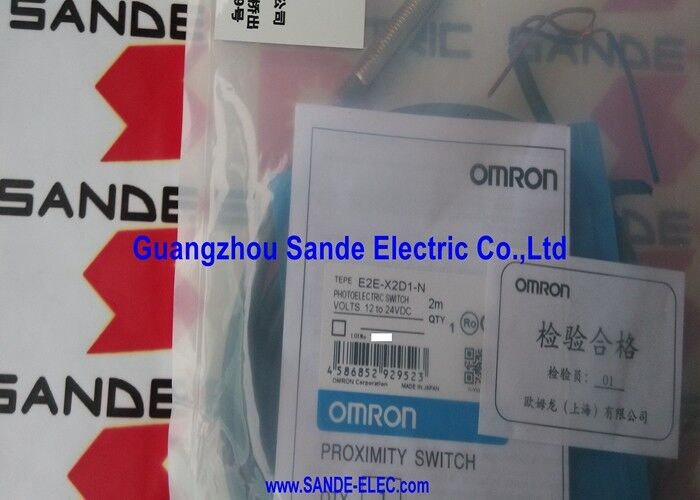

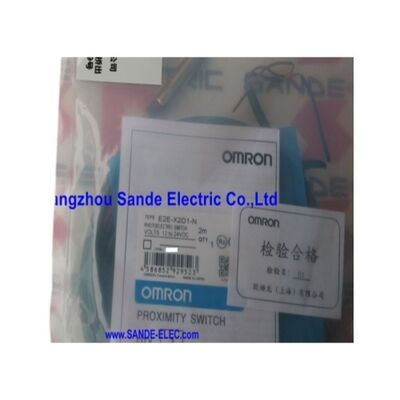

إن مستشعر التقارب الحثي أومرون E2E-X2D1-N هو مستشعر تقارب حثي محمي M8 موصل كسلك مزدوج عادي مفتوح، بمسافة استشعار 2 مم وتردد تبديل 1.5 كيلو هرتز. يعني دائرة السلك المزدوج DC سلكين فقط — يتصل المستشعر بالتوالي مع الحمل بين مصدر DC الموجب والعودة، ولا يتطلب موصل طاقة منفصل. عندما يدخل هدف معدني حديدي مجال الاستشعار البالغ 2 مم، فإن دائرة الخرج الداخلية توصل التيار ويمر التيار عبر الحمل.
تكمن جاذبية مستشعرات السلك المزدوج DC في بساطة تركيبها. في آلة بها العديد من نقاط استشعار الموضع، فإن إزالة السلك الثالث (مصدر الطاقة) من كل مستشعر يوفر تكلفة كابل حقيقية، ويقلل من عدد دبابيس الموصل، ويبسط توصيلات اللوحة.
المقايضة — الحد الأدنى لتيار الحمل البالغ 3 مللي أمبير وتسرب الحالة المغلقة البالغ 0.8 مللي أمبير — يمكن إدارتها في معظم تركيبات الأتمتة.
بطاقات إدخال PLC القياسية بجهد 24 فولت تيار مستمر تسحب أكثر من 3 مللي أمبير في حالة التشغيل، ويتسرب تيار التسرب البالغ 0.8 مللي أمبير أقل بكثير من عتبة تشغيل الإدخال، مما يجعل E2E-X2D1-N بديلاً مباشرًا لمواضع المستشعرات التقليدية في الآلات.
السكن المصنوع من الفولاذ المقاوم للصدأ (SUS303) وسطح الاستشعار المصنوع من PBT المقاوم للزيت ليسا خيارات مواد عشوائية.
في تطبيقات أدوات الآلات حيث يقضي المستشعر حياته محاطًا بسائل التبريد وزيت القطع، يجب أن يقاوم السكن الهجوم الكيميائي الذي يؤدي إلى تآكل أغلفة النحاس أو الزنك التقليدية في غضون أشهر.
بالاقتران مع ختم IP67 + مقاوم للزيت، فإن مواصفات مواد E2E-X2D1-N تتناسب مع البيئة الكيميائية الفعلية لتركيبات أدوات الآلات حيث يتم نشره بشكل شائع.
| المعلمة | القيمة |
|---|---|
| مسافة الاستشعار | 2 مم (±10%) |
| مسافة الضبط | 0-1.6 مم |
| السكن | M8 × 1 مم، محمي، فولاذ مقاوم للصدأ SUS303 |
| الخرج | DC ثنائي السلك، مفتوح عادةً، مع قطبية |
| جهد التزويد | 12-24 فولت تيار مستمر |
| نطاق التشغيل | 10-30 فولت تيار مستمر |
| قدرة التبديل | 3-100 مللي أمبير |
| تيار التسرب | 0.8 مللي أمبير كحد أقصى |
| تردد الاستجابة | 1.5 كيلو هرتز |
| الكابل | 2 متر PVC مقاوم للزيت |
| تصنيف IP | IP67 + مقاوم للزيت |
| مؤشر | LED أحمر |
| المعايير | EN60947-1، EN60947-5-2، CE |
في دائرة السلك المزدوج DC، يقع المستشعر على التوالي بين مصدر الطاقة الموجب والحمل. عندما لا يكون هناك هدف موجود (المستشعر مغلق)، فإن ترانزستور الخرج يمنع — بخلاف تسرب 0.8 مللي أمبير، لا يمر تيار عبر الحمل.
عند اكتشاف الهدف (المستشعر مفتوح)، فإن الترانزستور يوصل ويمر التيار من مصدر الطاقة عبر مرحلة خرج المستشعر، عبر الحمل، ويعود إلى المشترك.
يترتب على هذه الدائرة نتيجتان عمليتان مباشرة.
الحد الأدنى لتيار الحمل البالغ 3 مللي أمبير يعني أن الحمل يجب أن يسحب على الأقل هذا القدر لكي يقوم خرج المستشعر بالتبديل بشكل نظيف — الأحمال ذات المقاومة العالية جدًا أو الأحمال التي تسحب أقل من 3 مللي أمبير ستنتج تبديلًا غير موثوق به أو لا تبديل على الإطلاق.
يجب ألا يتجاوز تسرب 0.8 مللي أمبير عتبة حالة الإغلاق لإدخال PLC المتصل؛ إذا حدث ذلك، فإن الإدخال يقرأ باستمرار في حالة التشغيل بغض النظر عن وجود الهدف. تتعامل مدخلات PLC الصناعية القياسية مع كلتا هاتين القيودين دون مشاكل: الحد الأدنى لتيار التشغيل الخاص بها يتجاوز 3 مللي أمبير وعتبة الإغلاق الخاصة بها تتجاهل بشكل مريح 0.8 مللي أمبير.
يشير تعيين "مع قطبية" إلى أن سلكي المستشعر لهما أدوار موجبة وسالبة محددة — فهما غير قابلين للتبديل. عكس الأسلاك عند التركيب يمنع التشغيل الطبيعي؛ ومع ذلك، فإن مانع الاندفاع داخل دائرة حماية E2E-X2D1-N يمنع التلف الدائم من عكس القطبية لفترة وجيزة، مما يسمح بتصحيح خطأ الأسلاك دون الحاجة إلى استبدال المستشعر.
عند 1.5 كيلو هرتز، يكمل E2E-X2D1-N 1500 دورة كشف كاملة في الثانية. للكشف عن الوجود/الغياب على سيور النقل، وتأكيد موضع نهاية السفر على الأسطوانات، وفحص الأجزاء في التركيبات في محطات التجميع، فإن سرعة الاستجابة هذه أسرع بكثير من أي حدث ميكانيكي يحتاج المستشعر إلى تتبعه.
للتطبيقات التي تتطلب عد النبضات من أسنان التروس الدوارة بسرعة أو أقراص المشفر، يفرض 1.5 كيلو هرتز حدًا عمليًا: يتطلب العد الموثوق به أن يشغل كل حدث هدف فترة تبديل كاملة واحدة على الأقل، والتي عند 1.5 كيلو هرتز تعني أن معدلات مرور الهدف تصل إلى حوالي 750 حدثًا في الثانية يمكن حلها بشكل نظيف.
يركز البناء المحمي المجال الكهرومغناطيسي إلى الأمام من وجه الاستشعار، مما يمنع امتداد المجال الجانبي الذي سيتم امتصاصه بواسطة المعدن المحيط في تركيب مسطح. يتم ربط E2E-X2D1-N في فتحات تركيب M8 × 1 مم القياسية ويتم تثبيته بصواميل القفل M8 المرفقة، مع وجه المستشعر مسطحًا أو غائرًا في القوس المعدني المحيط. هذا يحمي وجه الاستشعار من الاتصال الميكانيكي المباشر في التطبيقات التي تقترب فيها الأهداف من الجانب أو حيث تكون مساحة التركيب محدودة.
س1: كيف يختلف E2E-X2D1-N (مفتوح عادةً) عن الإصدار E2E-X2D2-N (مغلق عادةً)؟
المستشعران متطابقان كهربائيًا في البناء والسكن ومسافة الاستشعار. الفرق هو حالة الخرج عندما لا يكون هناك هدف موجود: متغير D1 (مفتوح عادةً) لديه ترانزستور الخرج مغلق (دائرة مفتوحة) عند عدم النشاط ومفتوح عند اكتشاف الهدف؛ متغير D2 (مغلق عادةً) هو العكس — الخرج موصل عند عدم النشاط ويفتح عند اكتشاف الهدف. اختر مفتوحًا عادةً للوصلات البينية القياسية للكشف عن الوجود حيث "الهدف موجود = الدائرة نشطة"؛ اختر مغلقًا عادةً للتطبيقات الآمنة ضد الفشل أو الدوائر ذات المنطق العكسي حيث "الهدف غائب = الدائرة نشطة".
س2: تيار التسرب هو 0.8 مللي أمبير — هل سيؤدي هذا إلى خرج خاطئ على مدخل PLC الخاص بي؟
بالنسبة للغالبية العظمى من بطاقات إدخال PLC الصناعية، فإن 0.8 مللي أمبير أقل بكثير من الحد الأدنى لتيار حالة التشغيل (عادةً 2-5 مللي أمبير).
يبقى الإدخال في حالة الإغلاق عندما يمر 0.8 مللي أمبير من خلاله دون وجود هدف.
إذا كنت تستخدم إدخالًا حساسًا بشكل غير عادي مع عتبة تشغيل منخفضة جدًا، فإن مقاومة التحويل (5.6 كيلو أوم إلى 10 كيلو أوم) المتصلة بالتوازي مع مدخل PLC ستتحول تيار التسرب وتمنع أي تنشيط خاطئ.
س3: الجسم القياسي للاستشعار هو حديد 12 × 12 × 1 مم — ماذا يحدث مع الأهداف الأصغر؟
يتم توصيف مسافة الاستشعار البالغة 2 مم لوحة الاختبار الحديدية 12 × 12 × 1 مم. تعيد مناطق الأهداف الأصغر تدفقًا مغناطيسيًا أقل إلى ملف المستشعر وتنتج مسافات استشعار فعالة أقصر.
بالنسبة لمستشعرات M8، يجب أن تكون مساحة الهدف مثالية مساوية أو أكبر من مساحة وجه المستشعر (دائرة بقطر 8 مم تقريبًا). هدف حديدي بحجم 6 × 6 مم ينتج حوالي 85٪ من المسافة المقدرة؛ هدف بحجم 4 × 4 مم، حوالي 70٪.
قم دائمًا بقياس نقطة التبديل الفعلية بأبعاد الهدف المحددة في ظروف التركيب قبل تثبيت موضع التركيب الميكانيكي.
س4: هل يمكن تشغيل E2E-X2D1-N على مصدر 12 فولت تيار مستمر؟
نعم. نطاق جهد التشغيل هو 10-30 فولت تيار مستمر، والذي يغطي مصادر 12 فولت و 24 فولت تيار مستمر.
عند مصدر 12 فولت، يقلل الجهد المتبقي لترانزستور الخرج للمستشعر من جهد الحمل الفعال — تأكد من أن الحمل يعمل بشكل موثوق عند هذا الجهد المخفض.
بالنسبة لبطاقات إدخال PLC المصنفة خصيصًا لإدخال 24 فولت، تحقق من أن جهد التزويد المخفض لا يزال يلبي متطلبات جهد التشغيل الأدنى للإدخال عند طرف الإدخال بعد حساب انخفاض الكابل والجهد المتبقي للمستشعر.
س5: تصنيف IP هو IP67 بالإضافة إلى "مقاوم للزيت" — ماذا يضيف تعيين مقاوم للزيت؟
يغطي IP67 حماية ضد دخول الغبار (استبعاد كامل) والغمر المؤقت في الماء (1 متر، 30 دقيقة). يوسع معيار Omron الخاص "بمقاومة الزيت" التحقق من الختم إلى زيوت القطع وزيوت الهيدروليك وسوائل تبريد تشغيل المعادن — سوائل تختلف كيميائيًا عن الماء وتهاجم مواد الختم بشكل مختلف.
السكن المصنوع من الفولاذ المقاوم للصدأ وسطح الاستشعار المصنوع من PBT، جنبًا إلى جنب مع الختم المقاوم للزيت، يؤهل E2E-X2D1-N لبيئات أدوات الآلات حيث يكون التعرض المستمر للزيت هو الشرط الطبيعي طوال عمر خدمة المستشعر.
