| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | E2E-X2D1-NZ |

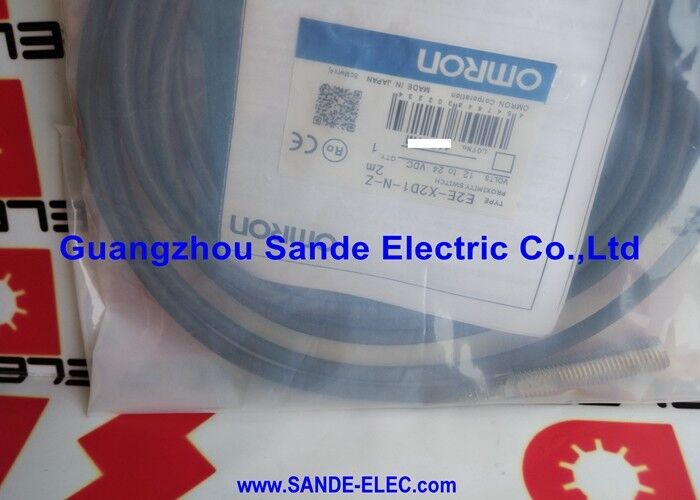

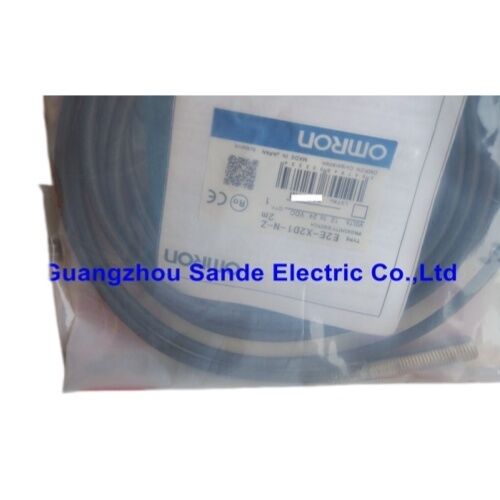

الـأومرون E2E-X2D1-N-Zهو جهاز استشعار مقرب من نوع M8 محمي مع جسم من الفولاذ المقاوم للصدأ ، مسافة استشعار 2 مم ، ومخرج NPN 2-wire مفتوح عادة على كابلات الكابل.
تردد التبديل 1.5 كيلو هرتز المواصفات التي تبرز على الفور يضعها في فئة أداء أعلى من أجهزة استشعار M8 القياسيةمما يجعلها الخيار المناسب عندما يتجاوز معدل الكشف ما يمكن لجهاز استشعار القرب التقليدي تتبع.
صغيرة، سريعة، وغير المقاوم للصدأ.
هذه الخصائص الثلاث تحدد مجال التطبيق الذي يشغله هذا المستشعر.
خيط M8 × 1mm يصلح الثقوب التي لا يمكن لجهاز الاستشعار M12 أو M18 دخولها - أماكن التركيب الضيقة ، السكك الحديدية الضيقة ، الأدوات الروبوتية الصغيرة ، لوحات الأجهزة ذات الفضاء المحدود.جسم الفولاذ المقاوم للصدأ يقاوم البيئات التآكل والكشط حيث يتم نشر أجهزة استشعار أصغر في كثير من الأحيان.
و 1.5kHz يعطي 0.67ms لكل دورة التبديل - سرعة الاستجابة اللازمة عندما سرعة دورة الآلة سوف تتجاوز قدرة جهاز استشعار أبطأ لتتبع الأحداث الفردية.
دائرة NPN ذات السلكين تحمل بساطة التصميم من اتصال سلكي إلى فئة M8: موصلين إلى المستشعر ،متصلة في سلسلة مع الحمل بين الإمدادات الإيجابية والعودة.
لا يوجد موصل طاقة منفصليقدم مؤشر LED تأكيدًا بصريًا لحالة الإخراج في جسم جهاز الاستشعار مساعدة في تشغيل وإصلاح الأخطاء التي تساعد في تأكيد الكشف دون الحاجة إلى جهاز تعدد الكم.
| المعلم | القيمة |
|---|---|
| استشعار المسافة | 2 ملم |
| السكن | M8 × 1mm ، محمي ، الفولاذ المقاوم للصدأ |
| الناتج | NPN ، NO ، سلك 2 |
| فولتاج التغذية | 10 ′′30 فولت DC |
| تردد الاستجابة | 1.5 كيلو هرتز |
| الإنهاء | خطوط الكابلات (Z) |
| تصنيف الملكية الفكرية | IP67 |
| مؤشر | مصباح LED |
| درجة حرارة العمل | -25°C إلى +70°C |
لا توجد غطاء من الفولاذ المقاوم للصدأ في جميع أنحاء العالم في فئة أجهزة الاستشعار M8 ، فالنحاس مع طبقة النيكل أكثر شيوعاً ، ويستخدم بعض أجهزة الاستشعار M8 أجسام بلاستيكية.
جسم الفولاذ المقاوم للصدأ على E2E-X2D1-N-Z يتناول البيئات التي من المرجح أن يتم تركيب أجهزة الاستشعار M8: الأدوات الداخلية والأجهزة التي يتم التعامل معها بشكل متكرر،في المناطق ذات المواد التبريدية الثقيلة، في المعدات المجاورة للأغذية حيث أنظمة التنظيف عدوانية، وفي التطبيقات التي يمكن أن تتصل جسم جهاز الاستشعار من خلال مرور قطع العمل أو تغيير الأدوات.
الهيكل المقاوم للصدأ يحافظ على حالته السطحية تحت التعرض الكيميائي المستمر والاتصال الميكانيكي الذي من شأنه أن يضعف بشكل مرئي كيس النحاس المطلي على مدى أشهر من الخدمة.هذا مهم ليس فقط من الناحية الجمالية ولكن وظيفيا: يمكن أن تؤثر سطح الحجرة المتآكل أو المتخثر في منطقة وجه الاستشعار على توحيد المجال الكهرومغناطيسي ، وفي حالات التدهور القصوى ، مسافة الاستشعار.
يحافظ غطاء الفولاذ المقاوم للصدأ على سلامة الأبعاد والسطح خلال عمر جهاز الاستشعار مع الحد الأدنى من الصيانة.
حماية IP67 عند M8 متسقة مع حالات استخدام المستشعر مسافة الاستشعار 2 ملم تعني أن المستشعر مثبت دائمًا بالقرب جدًا من الهدف ،عادة داخل منطقة عمل الجهاز حيث سائل التبريد، رقائق، وتعرض سائل التنظيف هو واقعية.
أجهزة الاستشعار التحفيزية القياسية M8 تتحول عادةً إلى 200 ∼800 هرتز. معدل 1.5 كيلو هرتز E2E-X2D1-N-Z ∼ دورة التبديل الكاملة كل 0.67ms يسمح بالكشف الموثوق به في التطبيقات التي لا يمكن أن تخدمها أجهزة الاستشعار ذات الترددات المنخفضةمثالين يجعلون هذا ملموساً.
على طاولة مؤشر دوارية مع 48 موقف مؤشر تعمل بـ 20 مؤشر في الثانية الواحدة، يجب أن يتحول جهاز الاستشعار الذي يكتشف كل موقف مؤشر 20 مرة في الثانية الواحدة.في حدود قدرة أي جهاز استشعار.
ولكن إذا استخدمت نفس الآلة للكشف عن الأسنان الفردية على قرص تشفير 200 أسنان على عمود محرك المؤشر ، فإن معدل عبور الأسنان عند السرعة الكاملة هو 200 × (الجدول RPM).
عند 100 دورة في الدقيقة من عمود القيادة، وهذا هو 20،000 حدث للأسنان في الدقيقة 333 حدث في الثانية، أو 333 هرتز. عند 200 دورة في الدقيقة، فإنه يتضاعف إلى 667 هرتز.5kHz تتعامل مع الكشف عن الأسنان 667Hz مع هامش السلامة 2 × وتغطي سرعات عمود القيادة تصل إلى 450 دورة في الدقيقة عند 200 أسنان قبل الاقتراب من حد جهاز الاستشعار.
الحالة الثانية هي جزء صغير يعتمد على ناقلات عالية السرعة ، حيث تمر المكونات الفردية عبر وجه المستشعر بمعدلات يتم قياسها بمئات في الثانية.
هنا مزيج من مسافة الاستشعار 2 ملم 1 مما يعني بقعة استشعار صغيرة جدا التي تلتقط كل عنصر صغير نظيفا دون تداخل 1 و 1.5kHz تردد التبديل يعطي عدد من الأجزاء الفردية موثوقة في معدلات انتاجية أن أجهزة الاستشعار القياسية سوف اندمجت في إشارة متواصلة ON.
السؤال 1: إن المخرج هو "NPN 2-wire" كيف يتم توصيل هذا السلك إلى مدخل PLC؟
NPN ذو سلكين: قم بتوصيل سلك المستشعر الإيجابي إلى إيجابية إمدادات التيار المباشر ، وسلك المستشعر السلبي (المخرج) في سلسلة مع مدخل PLC إلى إمدادات المشتركة. عندما يتم الكشف عن هدف ، يتم تحديد الهدف.جهاز الاستشعار يقود من خلال الحمل (مدخل PLC إلى المشترك).
The sensor will have a small off-state leakage current flowing through the PLC input even when no target is present — confirm that this leakage is below the PLC input's turn-on threshold to prevent false outputsإذا كان التسرب يسبب تشغيل كاذب ، أضف مقاومة موازية عبر مدخل PLC (عادة 5.6 ٪ 10kΩ) لتشغيل تيار التسرب تحت الحد الأدنى.
س2: هل مسافة الاستشعار 2 ملم كافية لتطبيقات الآلة العملية، أم أنها قصيرة جدا؟
تم تصميم 2 مليمتر لسيناريوهات الكشف حيث يجب تثبيت المستشعر في مساحة ميكانيكية ضيقة جدًا والهدف يمر بشكل موثوق في حدود 1 ∼ 1.5 ملم من وجه المستشعر.
الاستخدامات النموذجية تشمل الكشف عن أجزاء معدنية صغيرة في الأجهزة ، وتأكيد وجود أقلام ، أو المسامير ، أو الإدراجات في منصات التجميع ، وكشف عن الخصائص المعدنية الرقيقة (الفتحات والحواف ،الثقوب) على المكونات الدوارة.
مسافة الاستشعار القصيرة جدًا هي ميزة ، وليست قيودًا ، فهي توفر تحولات حادة بين التشغيل والإيقاف مع الحد الأدنى من التشنجات وحدود الكشف المتوقعة في الترتيبات الميكانيكية الضيقة.
السؤال 3: هل يتطلب هيكل الفولاذ المقاوم للصدأ M8 أدوات تركيب خاصة؟
يتم استخدام المكسرات المتوسطة المقياسية M8 × 1mm المقياسية ومكسرات القفل نفس حجم الأداة مثل أي مصراع M8.يوصى بتقديم المكسرات القفل من الفولاذ المقاوم للصدأ لمطابقة مقاومة التآكل في الإسكان وتجنب المشكلات الغلفانية في واجهة الخيوط في البيئات الرطبة.
إضافةً إلى حوالي 1/4 من الدوران مع مفتاح القفل، إضافةً إلى إضافة الضغط المفرط على الخيوط المقاومة للصدأ M8تطبيق المركب المضاد للاستيلاء على الخيوط في المنشآت غير المقاومة للصدأ لمنع غلي الخيوط أثناء إزالتها في المستقبل.
السؤال 4: عند تردد 1.5 كيلو هرتز، ما هي السرعة القصوى للهدف المعدني الذي يمكن لهذا المستشعر اكتشافه بشكل موثوق؟
يعتمد معدل الكشف الأقصى على كل من تردد وحجم الهدف. عند 1.5 كيلو هرتز، يبلغ الحد الأدنى لعرض النبض القابلة للكشف حوالي 0.33 ميس. للكشف عن الهدف بشكل موثوق، يجب أن يكون من الضروري أن يكون من الضروري أن يكون من الضروري أن يكون من الضروري أن يكون من الضروري أن يكون من الضروري أن يكون من الضروري أن يكون من الضروري أن يكون من الضروري أن يكون من الضروري أن يكون من الضروري.يجب أن تبقى داخل مجال الاستشعار لمدة دورة واحدة كاملة على الأقل.
يحتل هدف 2 ملم يمر عبر وجه جهاز الاستشعار بسرعة 1 م / ثانية المجال لمدة 2 ميس تقريبًا في وقت دورة 0.67 ميس. عند 10 م / ثانية ، يحتل هدف 2 ملم المجال لمدة 0.2 ميس ،التي هي أقصر من دورة واحدة قد يفوتها جهاز الاستشعار.
بالنسبة للأهداف الصغيرة ذات الحركة السريعة، تحقق من حجم الهدف وتركيبة السرعة مقابل مواصفات وقت استجابة جهاز الاستشعار قبل الالتزام بالتركيب.
السؤال 5: هل يمكن تركيب E2E-X2D1-N-Z في دعامة من الفولاذ المقاوم للصدأ دون تقليل مسافة الاستشعار؟
كجهاز استشعار محمي، يمكن تركيب جهاز E2E-X2D1-N-Z في دعامة معدنية بما في ذلك الفولاذ المقاوم للصدأ دون أن يقلل المعدن المحيط به من مسافة الاستشعار 2 ملم.الحماية الداخلية تحد من المجال إلى الاتجاه المتجه إلى الأمام.
تأكد من أن محار القفل يشد جهاز الاستشعار بقوة كافية بحيث لا يمكن للتذبذب أثناء تشغيل الجهاز تخفيف الموقف المحوري ، حيث حتى 0.5 ملم من حركة جهاز الاستشعار في مسافة استشعار اسمي 2 ملم تمثل تغيير 25٪ في فجوة الكشف.
