| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE ROHS |

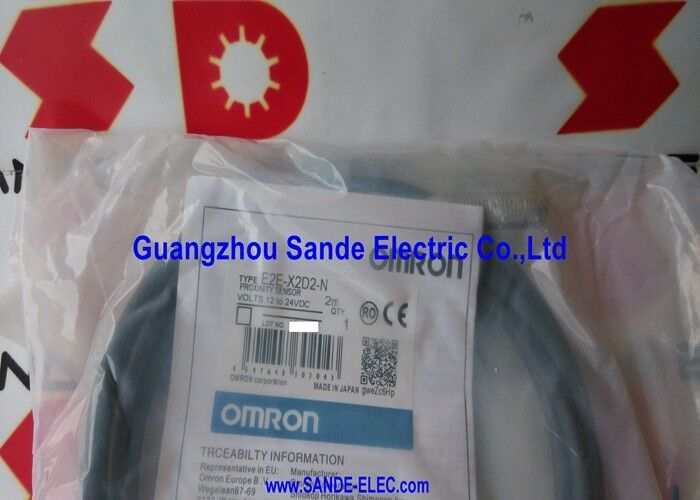

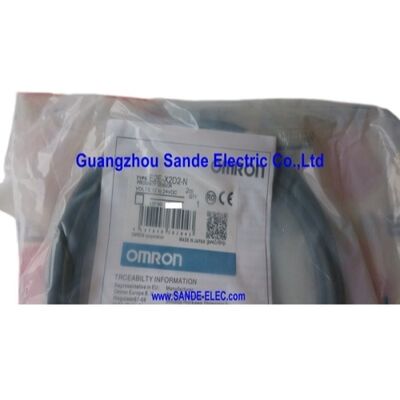

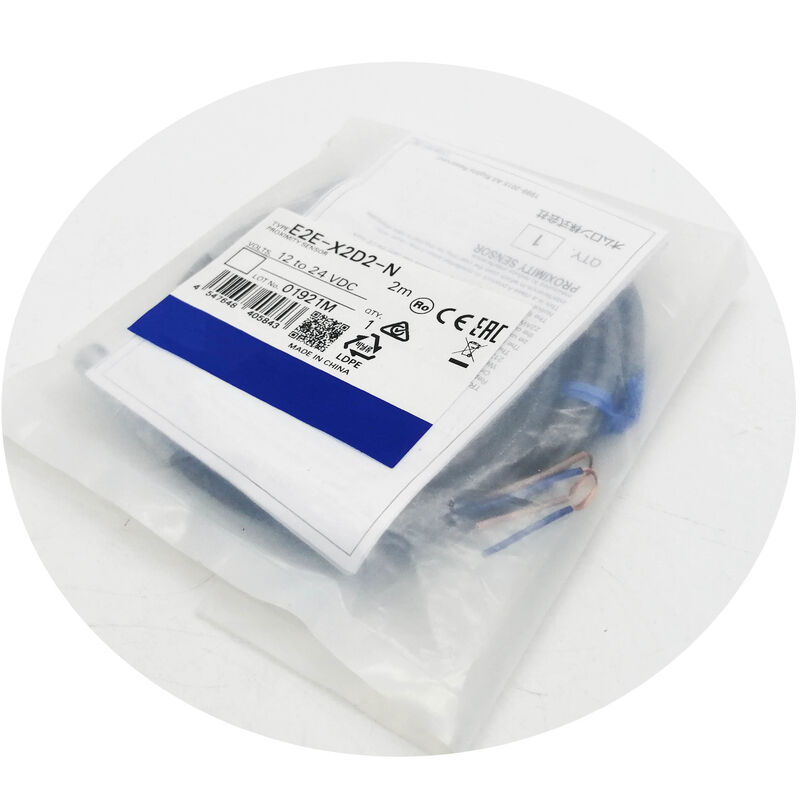

| رقم الموديل | E2E-X2D2-N |
الـأومرون E2E-X2D2-Nهو الاختلاف المغلق عادة من مستشعر E2E M8 المحمي 2mm DC 2-wired ️ التوأم المادي لل E2E-X2D1-N من كل النواحي باستثناء منطق حالة الإخراج.
حيث يفتح الاختلاف D1 دائرته عندما لا يكون هناك هدف ويغلقها عندما يتم الكشف عن هدف ، فإن D2 يقود عندما يكون غير فعال ويفتح عندما يقترب الهدف.
هذا العكس NC بدلاً من NO لا يغير شيئاً عن البناء المادي للمستشعر، أو مسافة الاستشعار، أو مادة الإسكان، أو بصمة التثبيت،ولكنه يغير بشكل أساسي كيفية دمج جهاز الاستشعار في دائرة التحكم.
أجهزة استشعار NC تحمل خصائص محصنة بطبيعتها لا تمتلكها أجهزة استشعار NO. في الدائرة المغلقة العادية ، فإن فشل جهاز الاستشعارفقدان الطاقة يُنتج نفس الإشارة كـ " تم اكتشاف الهدف "تفتح الدائرة
في حالة الحواجز الآمنة ومراقبة الحماية للجهاز، هذا هو السلوك المرغوب فيه: أي حالة خطأ تسبب في أن تظهر للجهاز دائرة مفتوحة.والذي يعامله منطق التحكم كحالة مفتوحة أو غير آمنة ويستجيب بإيقاف الجهاز.
على النقيض من ذلك، فإن الدائرة المفتوحة عادةً تفشل في الحالة المعاكسة، وهي الدائرة المفتوحة التي قد تفسرها الآلة على أنها "لا يوجد هدف، آمن للمواصلة".
في عملية آلة الأدوات ، E2E-X2D2-N مناسبة كلما كان غياب الهدف يجب أن ينتج إشارة خروجي نشطة (مدفوعة بالطاقة): تأكيد مغلق ، اكتشاف غير مقفل ،التحقق من الباب بالكامل، وتأكيد تشغيل ناقل الشريحة عندما يكون المخرج الذي يتم تشغيله هو الحالة الطبيعية ويعطي إشارة عدم الارتباط.
| المعلم | القيمة |
|---|---|
| استشعار المسافة | 2 ملم (±10٪) |
| تحديد المسافة | 0 ¥1.6 ملم |
| السكن | M8 × 1mm ، محمي ، SUS303 الفولاذ المقاوم للصدأ |
| الناتج | أسلاك DC 2 ، NC ، مع القطبية |
| فولتاج التغذية | 1224 فولت DC |
| نطاق العمل | 10 ′′30 فولت DC |
| قدرة التبديل | 3 ‰ 100 mA |
| تيار التسرب | 0.8 mA على الأكثر |
| تردد الاستجابة | 1.5 كيلو هرتز |
| كابل | 2m PVC المقاوم للزيت |
| تصنيف الملكية الفكرية | IP67 + مقاومة للزيت |
| مواد السكن | SUS303 الفولاذ المقاوم للصدأ |
| المعايير | EN60947-1، EN60947-5-2، CE |
الاختيار بين NC و NO هو قرار تصميم التحكم قبل أن يكون قرار اختيار المستشعر. السؤال الذي يجب طرحه هو: ما هي الحالة الفيزيائية التي يجب أن تنتج مخرجًا نشطًا (مفعولًا بالطاقة) ؟
إذا كانت الإجابة هي "هدف موجود = مخرج ON" تأكيد الموقف القياسي ، التحقق من الحضور الجزئي ، الكشف عن نهاية السكتة الدماغية استخدم متغير NO (E2E-X2D1-N). الدوائر مفتوحة بشكل طبيعي ؛الكشف عن الهدف يغلقها ويقوم بتشغيل الحمل.
إذا كانت الإجابة "غائبة الهدف = مخرج ON" مراقبة الباب المغلق ، تأكيد وجود الحارس ، قفل آمن للعمل استخدم المتغير NC (E2E-X2D2-N). الدوائر تعمل بشكل طبيعي ؛الكشف عن الهدف يفتحها و يزيل الطاقة عن الحمل، والتي يفسرها برنامج PLC كتغيير حالة.
في تكوين NC ، يقوم جهاز الاستشعار بعمله الكشفية في الاتجاه المعاكس: عندما يكون الحارس أو الباب في وضع آمن (مغلق / حاضر) ، يكون الهدف (المثبت على الباب / الحارس) في مجال الاستشعار,مخرج E2E-X2D2-N مفتوح، ومدخل PLC يقرأ OFF.
يبدو هذا غير بديهي ولكن هذا هو نهج دائرة السلامة القياسية برنامج PLC يؤكد السلامة من خلال توقع أن المدخل يكون مغلقوأي حالة تفتح الدائرة (بما في ذلك خطأ الكابل) تنتج نفس القراءة OFF.
سقف الصلب المقاوم للصدأ SUS303 من E2E-X2D2-N يقاوم الهجوم الكيميائي المشترك لمواد التبريد القاسية على أساس الماء (التي تهاجم النحاس) ، زيوت القطع النظيفة ،تلوث السوائل الهيدروليكيةومواد التنظيف المستخدمة في صيانة الآلات.
تتحمل غطاء النحاس مع التفريط بالنيكل التعرض قصير الأجل بشكل جيد ولكن يمكن أن يتطور تآكل الحفر في الغمر الطويل الأجل بمواد التبريد ، وخاصة مع المواد التبريدية القلوية عالية التركيز.
الفولاذ المقاوم للصدأ يلغي هذا الوضع الفاشل، وهو أمر مهم في تركيبات أجهزة الاستشعار التي من المتوقع أن تعمل بشكل مستمر لسنوات دون استبدال.
The PBT (polybutylene terephthalate) thermoplastic sensing face provides additional chemical resistance for the sensor's most exposed surface — the face that is directly aimed at the target and receives the highest fluid contact.
يحتفظ PBT باستقرار الأبعاد وسلاسة السطح في الزيوت وسوائل التبريد التي من شأنها تورم أو تدهور البلاستيك الناعم ،الحفاظ على هندسة وجه الاستشعار التي تحدد دقة الفجوة الهوائية للمستشعر على مدى عمر الخدمة.
س1: في تكوين NC، ما الذي يقرأه مدخل PLC عندما يتم تثبيت E2E-X2D2-N وتشغيله ولكن لا يوجد هدف في المدى؟
عندما يتم تشغيله بدون هدف في مجال الاستشعار ، فإن ترانزستور E2E-X2D2-N الخارجي يقود تدفقات التيار الراهن عبر الحمل (مدخل PLC) ويقرأ المدخل ON (منطق 1 ، بافتراض المنطق الإيجابي).
عندما يدخل الهدف مجال الاستشعار 2 ملم ، يفتح المخرج ٪ يتراجع التيار إلى مستوى تسرب 0.8 mA ويقرأ مدخل PLC OFF (منطق 0). هذا هو سلوك مخرج NC: التوصيل عند التوقف عن العمل ،يفتح عند الكشف.
السؤال 2: E2E-X2D2-N لديه مخرج NC هل يهم أي سلك إيجابي وأي سلك سلبي في التثبيت؟
نعم، هذا مهم، دائرة الأسلاك المشتركة ذات الأسلاك الثنائية مستقطبة، والجهاز الإستشعاعي يحدد الطرفين الإيجابي والسلبي على الرغم من وجود أسلاك اثنين فقط.
عكس الاتصالات يمنع التشغيل الطبيعي. رمز لون الأسلاك القياسية لـ Omron لأجهزة استشعار DC 2-wire هو: الأسلاك البنية = إمدادات إيجابية (توصيل إلى + 24V DC) ،السلك الأزرق = الحمل/المخرج (الربط في سلسلة مع الحمل إلى التغذية المشتركة).
يحول حماية قاطع الطفرات دون الأضرار الدائمة من عكس القطبية لفترة وجيزة ، ولكن هناك حاجة إلى الأسلاك الصحيحة للعمل.
السؤال الثالث: هل يمكن لجهاز E2E-X2D2-N أن يشعر من خلال غطاء معدني غير حديدي رقيق للكشف عن هدف حديدي خلفه؟
مجال الاستشعار E2E-X2D2-N يخترق المواد غير المعدنية (غطاء البلاستيك، الزجاج، الطلاء) مع تأثير ضئيل.
أوراق المعادن غير الحديدية بين جهاز الاستشعار والهدف أكثر تعقيداً: thin aluminium or brass sheets reduce the field somewhat but may allow the ferrous target to still be detected if the combined gap (sheet thickness + air gap to target) remains within the effective sensing range.
الدرع الغير حديدية سميكة تمتص الحقل بشكل أكبر.
الاختبار مع المواد المحددة في المنشأة الفعلية هو الطريقة الوحيدة الموثوقة لتأكيد قدرة الكشف من خلال طبقة غير حديدية وسيطة.
السؤال 4: عند تردد 1.5 كيلو هرتز، ما هو أسرع حركة للهدف يمكن أن تتبعها E2E-X2D2-N بشكل موثوق؟
عند تردد التبديل 1.5kHz ، تستغرق كل دورة ON-OFF-ON 0.67ms. للتتبع الموثوق به ، يجب أن يبقى الهدف داخل مجال الاستشعار لمدة دورة كاملة واحدة على الأقل.
يمر هدف 2 ملم يمر بسرعة 3 م/ث يقطع منطقة استشعار المستشعر في حوالي 0.67 ميس مباشرة عند حد تتبع المستشعر.
للكشف الموثوق به، يجب أن يكون الهدف أكبر من 2 ملم أو يتحرك ببطء أكثر من 3 م/ث.
بالنسبة لحساب الطلبات مع الأهداف سريعة الحركة، يجب حساب وقت عبور الهدف على هذا الحد من التردد مع هامش السلامة.
س5: هل هناك أي إعداد أو معايرة مطلوبة بعد تثبيت E2E-X2D2-N؟
ليس هناك حاجة للتعديل، E2E-X2D2-N معدل من المصنع لمسافة الاستشعار 2 ملم.
يتضمن التثبيت إدخال جهاز الاستشعار في فتحة M8 في فجوة الاستشعار الصحيحة (في حدود مسافة ضبط 0 ′′ 1.6mm) ، وتثبيت مع المكسرات القفل، وربط الأسلاك اثنين،والتحقق من التشغيل الصحيح من خلال تأكيد تغيرات حالة الإخراج عندما يدخل الهدف الحديدي و يخرج من مجال الاستشعار.
مؤشر LED يؤكد حالة الإخراج في جسم جهاز الاستشعار. لا يلزم قياس الطاقة أو زر التدريس أو المعلمات البرمجية للعمل القياسي.
