| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | E2E-X3D1 |

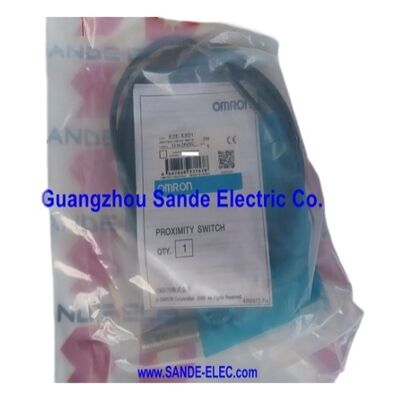

الـأومرون E2E-X3D1هو جهاز استشعار مقربة استحواضي محمي من طراز M12 مع مسافة استشعار 3 مم ومخرج مفتوح عادةً من الأسلاك الثنائية المترددة. يؤدي الارتقاء من جسم M8 إلى M12 إلى ميزتين:الخيط الأكبر يوفر تركيبًا ميكانيكيًا أكثر أمانًا في بيئات الآلات عالية الاهتزاز, and the larger sensing face area generates a stronger electromagnetic field — which is why the E2E-X3D1 achieves 3mm sensing from a shielded M12 body when an M8 shielded sensor of the same type reaches only 2mm.
يمنح مسافة الاستشعار 3 ملم ومدى ضبط 0 ∼ 2.4 ملم المثبت مساحة عمل أكبر بين وجه المستشعر والهدف مما تسمح به أجهزة الاستشعار M8 الأصغر.
هذا التسامح الإضافي يمتص عدم التوجيه أثناء الاقتراب من الهدف، والتكسير الميكانيكي في آلية التشغيل،وتوسع الحرارية من المكونات الهيكلية التي تحمل جهاز الاستشعار والهدف كل ما يغير الفجوة الفعالة على مدار دورة تشغيل الآلة.
في حين أن جهاز استشعار M8 الذي تم تعيينه على 1.5 مليمتر قد يقترب من حد عمله مع تسخين الآلة وتوسيع الهياكل ، فإن جهاز E2E-X3D1 الذي تم تعيينه على 2 مليمتر يجلس بشكل مريح ضمن حدوده 2.نطاق تعيين 4 ملم عبر النطاق الحراري الكامل.
متوفرة في العديد من أنواع الاتصال ️ كابل PVC مقاوم للزيت 2m أو 5m مسبقًا (E2E-X3D1-N) ، رابط M12 (E2E-X3D1-M1) ،أو M12 وصلة ترتيب IEC (E2E-X3D1-M1G) E2E-X3D1 تناسب معيار سلكية الآلة في المنشأة دون أجهزة محول.
| المعلم | القيمة |
|---|---|
| استشعار المسافة | 3 ملم (±10٪) |
| تحديد المسافة | 0 2.4 ملم |
| السكن | M12 × 1mm ، محمي |
| الناتج | سلك DC 2 ، NO ، مع القطبية |
| فولتاج التغذية | 1224 فولت DC |
| نطاق العمل | 10 ′′30 فولت DC |
| قدرة التبديل | 3 ‰ 100 mA |
| تيار التسرب | 0.8 mA على الأكثر |
| تردد الاستجابة | 1 كيلو هرتز |
| الهدف القياسي | الحديد 12 × 12 × 1 ملم |
| تصنيف الملكية الفكرية | IP67 + مقاومة للزيت |
| مواد السكن | النحاس المصفوف بالنيكل |
| المؤشرات | مصباح LED أحمر (خروج) + مصباح LED أخضر (مدى الإعداد) |
| المعايير | EN60947-1، EN60947-5-2، CE |
يحتوي E2E-X3D1 على مؤشرات LED اثنين تخدم وظائف تشغيل وتشغيل متميزة ، وهي خطوة إلى الأمام من تصاميم LED الواحدة الموجودة على أجهزة الاستشعار M8 الأصغر.
الـمصباح ليد أحمريعكس حالة الإخراج: يضيء عندما يكون الإخراج موصلًا (تم اكتشاف الهدف ، تعمل الدائرة) وينطفئ عندما يكون الإخراج مفتوحًا (لا يوجد هدف). أثناء مراقبة الإنتاج ، the red LED provides continuous visual confirmation of each detection event — particularly useful for verifying that a conveyor is counting parts correctly or that a cylinder is reaching its end position on every cycle.
الـمصباح LED أخضرهو مؤشر نطاق الإعداد: يضيء عندما يكون الهدف ضمن نطاق إعداد 0 2.4 ملم المنطقة التي يكون فيها الكشف موثوقًا ومستقرًا. أثناء التثبيت،مع الجهاز المثبت والهدف في موقعه المقصود، يجب أن يضيء المصابيح الخضراء بشكل ثابت.
إذا كان مصباح LED الأخضر يلمع أو لا يضيء عندما يكون الهدف في الموقف المقصود ، فإن المستشعر يعمل بالقرب من نطاق الإعداد الموثوق به أو خارج نطاقه ويجب ضبط الفجوة.هذا المؤشر يزيل الحاجة إلى جهاز متعدد المقاييس منفصل أو شاشة تشخيص أثناء الإعداد الأولي.
معيار الخيوط M12 هو الشكل الميكانيكي المهيمن لأجهزة استشعار القرب الصناعية في تصميم الآلات الأوروبية والعالمية.
يوفر القسم العرضي الأكبر للخيوط (12 ملم في القطر مقابل 8 ملم في M8) قدرة أكبر على عزم الدوران في محار القفل ، مما يقلل من خطر تدوير المستشعر تحت الاهتزاز.
في التطبيقات على طاولات الآلات الدورية، أو مطبعات الدورة العالية، أو المعدات الخاضعة للهزات الميكانيكية المستمرة،خيط M12 يحافظ على موقف جهاز الاستشعار بشكل أكثر موثوقية بكثير من M8 على مدى فترات الخدمة الممتدة.
النحاس المعلب بالنيكل هو المواد القياسية للمستشعرات M12 E2E.
توفر الصفائح النيكل مقاومة للتآكل ضد سائل التبريد والزيوت القطع التي تواجه في بيئات أدوات الآلات،في حين أن النحاس الأساسي يوفر القدرة على العمل الجيدة ودقة الأبعاد للخيط الدقيق.
للتطبيقات التي تتطلب أقصى قدر من مقاومة التآكل مواد التبريد العدوانية بشكل خاص أو بيئات غسل متغيرات غطاء الفولاذ المقاوم للصدأ من سلسلة E2E M12 متوفرة.
ثلاثة مليمترات من مسافة الاستشعار في جسم M12 محمي هو المواصفات التي تغطي أكبر حصة من الاستشعار الموقع الأداة الآلية العامة: نهاية الرحلة على الأسطوانات الهوائية،تأكيد جزء موجود في الأجهزة، الكشف عن موقع المنصات على أنظمة النقل، ومراقبة حراس السلامة.
The wider sensing range of M12 sensors (relative to M8) also makes them appropriate for detecting targets with surface variation — cast or formed parts where the presented surface is not perfectly flat or consistent، والتي تتطلب نطاق الاستشعار الذي يحافظ على الكشف الموثوق به عبر اختلاف السطح.
تسمح أشكال الاتصال بتثبيت نفس مواصفات الاستشعار E2E-X3D1 مع معيار الأسلاك للآلة:الممرات المتغيرة من نوع N 2M المجهزة مسبقاً مباشرة إلى شريط الطرف دون أي توصيلات ميدانيةتتزاوج إصدارات M1 و M1G مع مجموعات كابلات الميدان M12 من Omron ، مما يسمح باستبدال المستشعر دون إزعاج حزام الأسلاك في الآلة.
س1: ما هو الفرق بين E2E-X3D1 (M12) و E2E-X2D1 (M8) في التطبيق العملي؟
كلاهما أجهزة استشعار DC NO ذات سلك 2 مع خصائص دائرة مماثلة. الاختلافات الرئيسية هي الحجم المادي (M12 مقابل M8) ، مسافة الاستشعار (3mm مقابل 2mm) ، وتردد الاستجابة (1kHz مقابل 1.5kHz) ،وحجم الهدف القياسي (12 × 12mm مقابل 8 × 8mm).
اختر M8 للمساحات الضيقة للتثبيت أو حيث يتم اكتشاف هدف صغير فقط. اختر M12 لمسافة استشعار أعلى ، واستقرار أفضل في مواقع عرضة للتذبذب ،أو عند اكتشاف ملامح الهدف الكبيرة.
يحتوي جسم M12 أيضًا على مؤشر LED مزدوج غير متوفر على المتغير M8.
السؤال 2: مسافة الإعداد هي 0 ∼2.4 ملم على جهاز استشعار مقياس 3 ملم لماذا يكون نطاق الإعداد أقل من مسافة الاستشعار الاسمية؟
تقدّر شركة أومرون مسافة الاستشعار الاسمية عند 3 ملم على أنها المسافة التي يكتشف فيها المستشعر هدف الاختبار القياسي بشكل موثوق به في ظل ظروف مختبرية محددة.
نطاق الإعداد (0 ∼ 2.4 ملم ، حوالي 80 ٪ من الاسمية) هو منطقة العمل العملية التي تعتبر متغيرات العالم الحقيقي: تسامح التصنيع (± 10 ٪ من Sn) ،تأثيرات درجة الحرارة (± 10% فوق -25°C إلى +70°C)، وتغيرات الجهد (± 1٪ على نطاق الجهد الاسمي) ، وتغيرات السطح المستهدف.
يقدم الإعداد ضمن نطاق 0 ∼ 2.4 ملم هامشًا ضد جميع هذه المتغيرات في وقت واحد ، مما يضمن التبديل الموثوق به عبر مجموعة كاملة من ظروف التشغيل.
السؤال 3: الهدف القياسي هو الحديد 12 × 12 × 1 ملم ماذا لو كانت المادة المستهدفة الفعلية هي الفولاذ المقاوم للصدأ؟
الفولاذ المقاوم للصدأ (الصفات الأوستنيتية غير المغناطيسية مثل 304 أو 316) لديه عامل تصحيح يبلغ حوالي 0.6 × 0.75 × بالنسبة للمستشعرات المحمية E2E. بالنسبة إلى E2E-X3D1 ،هذا يترجم إلى مسافة استشعار فعالة من حوالي 1.8 ∙ 2.25 ملم لضربة من فولاذ المقاوم للصدأ بنفس حجم لوحة الاختبار المعيارية من الحديد
حدد فجوة التثبيت ضمن النطاق الفعلي المحسوب للصدأ، وتحقق من نقطة التبديل الفعلية قبل إتمام التثبيت الميكانيكي.
الدرجات المغناطيسية من الفولاذ المقاوم للصدأ (مثل 430) تتصرف أقرب إلى الحديد ويمكن أن تنتج مسافات قريبة من التصنيف الاسمي.
السؤال 4: هل يمكن تركيب أجهزة استشعار E2E-X3D1 متعددة جنبا إلى جنب دون التدخل مع بعضها البعض؟
التداخل المتبادل بين أجهزة الاستشعار التحفيزية المحمية ممكن عندما يتم تركيب أجهزة استشعار اثنين تواجه بعضها البعض مع تداخل حقول الاستشعار الخاصة بهم ،أو عندما تكون مثبتة جنبا إلى جنب على مسافة قريبة جدا.
أومرون تحدد الحد الأدنى للمسافات وجهاً لوجه وجانباً لسلسلة E2E M12 لمنع التداخل المتبادل.
بالنسبة لنماذج الترددات القياسية في المسافة الجانبية ، يكون الحد الأدنى للفصل عادةً في نطاق 30 × 40 مم بين وجوه المستشعر.
بالنسبة للتطبيقات التي تتطلب مسافة أقرب ، فإن المتغيرات ذات الترددات المختلفة (سلسلة E2E-X3D15) تسمح للمستشعرات المجاورة بالعمل على ترددات ترددات مختلفة ،تمكين تركيب أقرب بكثير.
السؤال 5: يتم سرد E2E-X3D1 دون حلقة خلفية محددة للكابل ما هي خيارات الاتصال المتاحة؟
E2E-X3D1 يشير إلى مواصفات نواة المستشعر (3mm ، محمي ، M12 ، DC 2-wire ، NO). تشمل متغيرات الاتصال: E2E-X3D1-N 2M أو 5M (كابل PVC مقاوم للزيت مسبقًا ، أسلاك نهاية عارية ،2 أو 5 أمتار)؛ E2E-X3D1-M1 (M12 وصلة سلكية مسبقة، ترتيب دبوس قياسي) ؛ E2E-X3D1-M1G (M12 وصلة، ترتيب دبوس IEC).
جميع الاختلافات توفر أداء استشعار متطابقة النوع الوحيد من الاتصال هو الفرق.الاختيار على أساس البنية التحتية الكابلات M12 الحالية للجهاز أو ما إذا كان يتم تفضيل تركيب الأسلاك المباشرة دون وصلات الميدان.
